Beschreibung

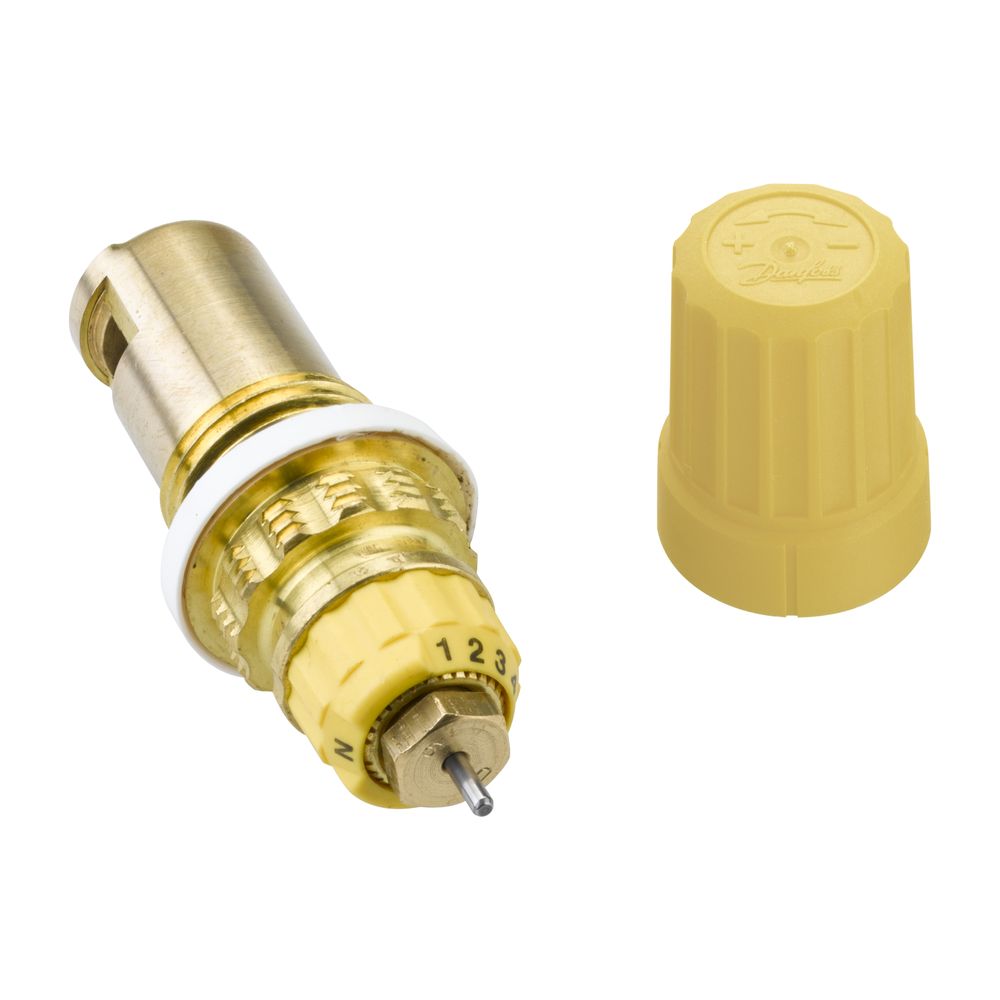

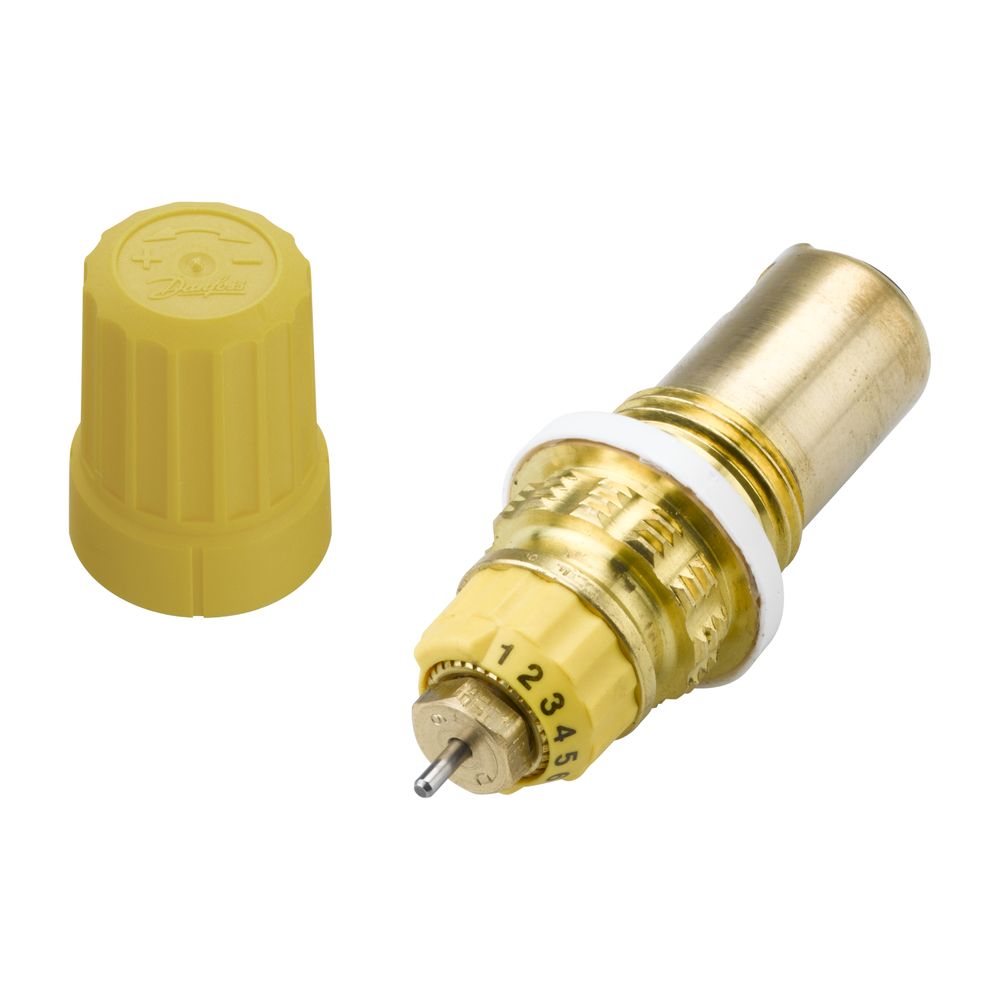

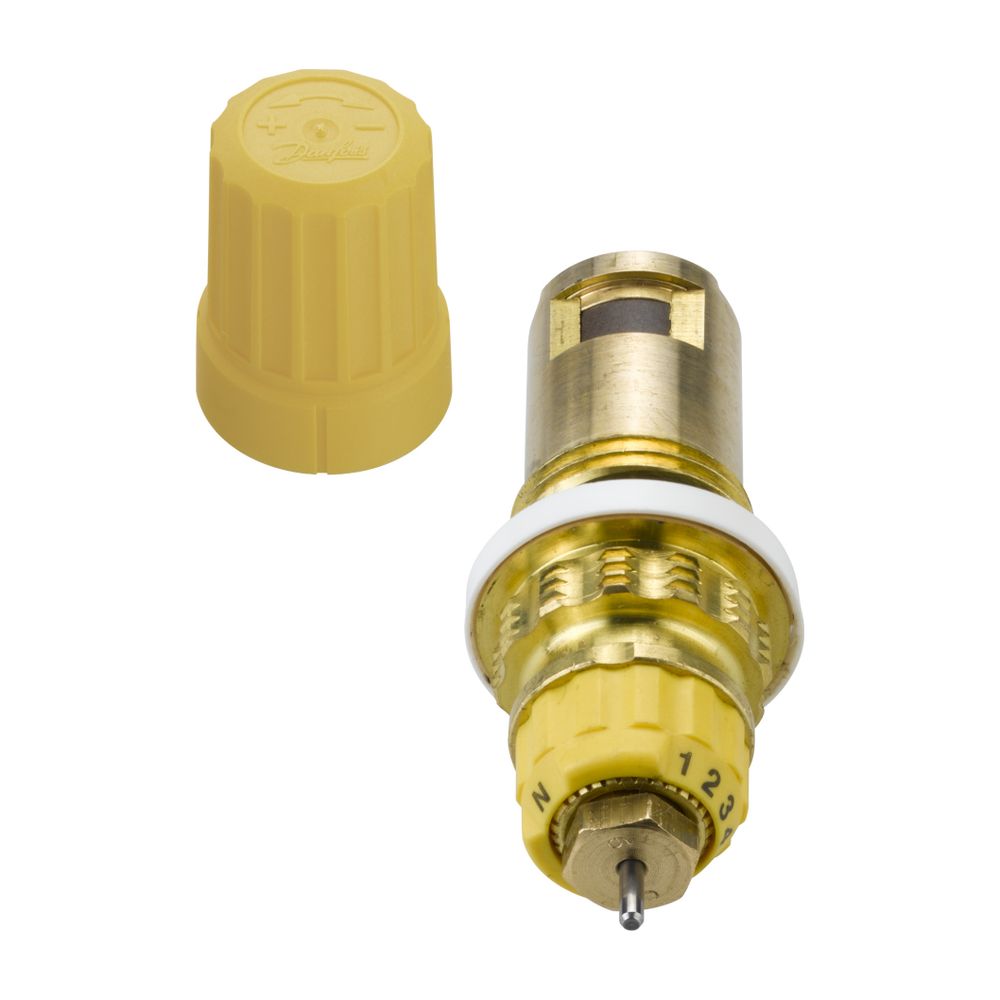

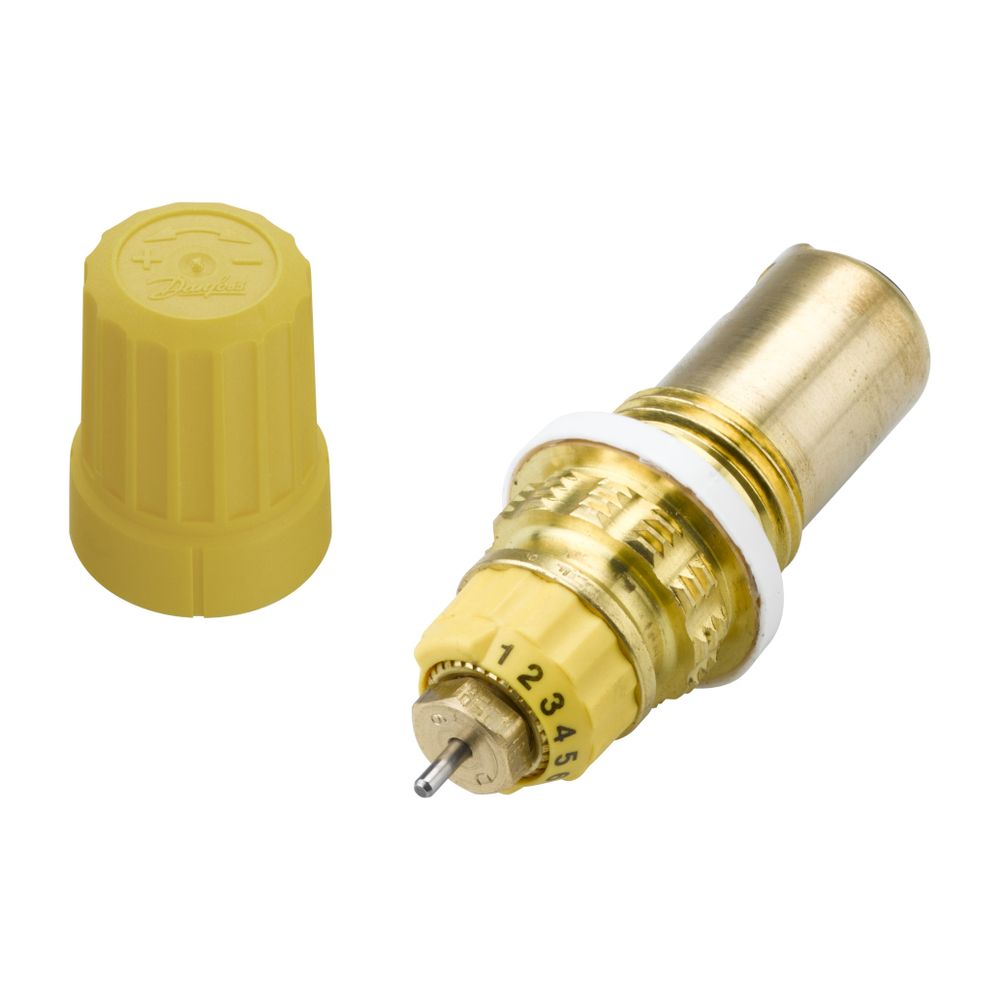

Danfoss Einbauventil Serie 3 RA-U G 1/2" AG, für Diatherm, HM-Galant, Arbonia
Das Danfoss Einbauventil Serie 3 RA-U G 1/2" AG ist ein präzises Heizkörperventil aus Messing, das speziell für den Einbau in Ventil- und Universalheizkörper der Hersteller Diatherm, HM-Galant und Arbonia konzipiert wurde. Es verfügt über eine Feinstvoreinstellung mit optischer Einstellkontrolle und gelber Voreinstellkrone, die eine präzise Anpassung des Volumenstroms ermöglicht. Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und eine Vorlauftemperatur von bis zu 120 °C ausgelegt.
Wie ist das Danfoss Einbauventil konstruiert und welche Materialien werden verwendet?
Der Ventilkörper besteht aus Messing MS 58, was zu einer hohen Korrosionsbeständigkeit und Langlebigkeit beiträgt. Die Oberfläche ist ebenfalls aus Messing. Die O-Ring-Stopfbuchse ist ohne Entleerung der Anlage austauschbar, was Wartungsarbeiten erleichtert. Die Sitzabdichtung erfolgt axial, wodurch eine zuverlässige Dichtfunktion erreicht wird.
Welche technischen Eigenschaften und Einstellmöglichkeiten bietet das Ventil?
Das Einbauventil verfügt über eine Feinstvoreinstellung, die über eine Kulisse mit optischer Einstellkontrolle und eine gelbe Voreinstellkrone erfolgt. Der Kvs-Wert beträgt 0.55 m3/h, und der Kv-Bereich bei einem Proportionalbereich von 0,5-2K (ohne Heizkörper) liegt zwischen 0.04 und 0.34 m3/h. Das Ventil ist für einen maximalen Differenzdruck von 0,6 bar ausgelegt.
Für welche Anwendungen ist das Danfoss Einbauventil geeignet?
Dieses Einbauventil ist für den Einbau in Heizkörper der Marken Diatherm, HM-Galant und Arbonia vorgesehen. Das Einschraubgewinde G 1/2" AG ermöglicht eine sichere und standardisierte Verbindung mit dem Heizkörper. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig.
Technische Daten
- Bedienung: thermostatisch
- Einstecklänge: 37
- Größe Heizkörperanschluss: 1/2 Zoll
- Kvs-Wert: 0.55 m3/h
- Kv-Bereich (xp = 0,5-2K, ohne HK): 0.04 - 0.34 m3/h
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Sitzabdichtung: axial
- Werkstoff: Messing
Das Danfoss Einbauventil Serie 3 RA-U bietet eine präzise und zuverlässige Temperaturregelung für kompatible Heizkörpersysteme. Mit seinem robusten Messing-Ventilkörper, einer maximalen Vorlauftemperatur von 120 °C und einem Kvs-Wert von 0.55 m3/h stellt es eine langlebige Komponente für effiziente Heizungsanlagen dar.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Einbauventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | Einbauventile |
| Hersteller-Artikelnummer | 013G7391 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G7391 |
| Bedienung | thermostatisch |
| EAN-13 | 5702420025735 |
| Einstecklänge | 37 |
| Gewicht | 0,102 kg |
| Größe Heizkörperanschluss | 1/2 Zoll |
| KV-Wert | 0,04 - 0,24 |
| Kvs-Wert | 0,55 |
| Mit Blindstopfen | nein |
| Sitzabdichtung | axial |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff | Messing |
| WEEE-Nr. | 66490570 |
