Beschreibung

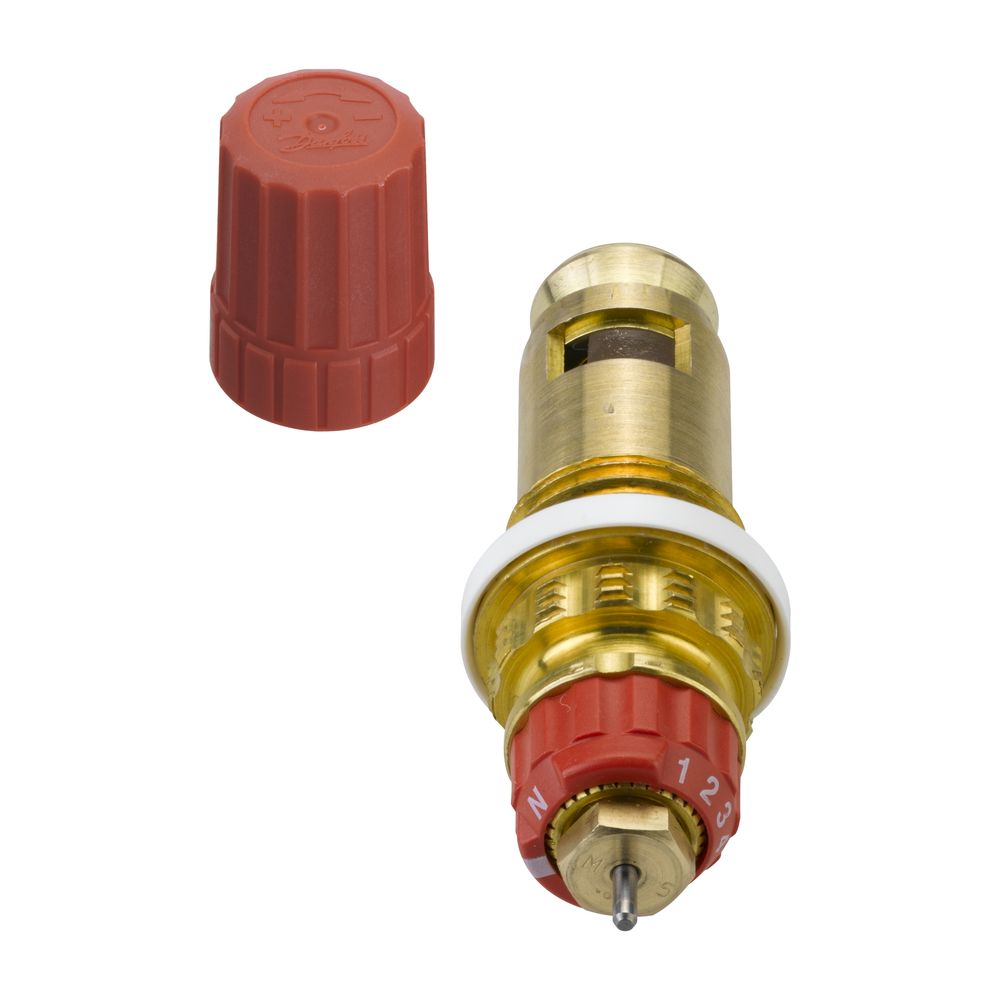

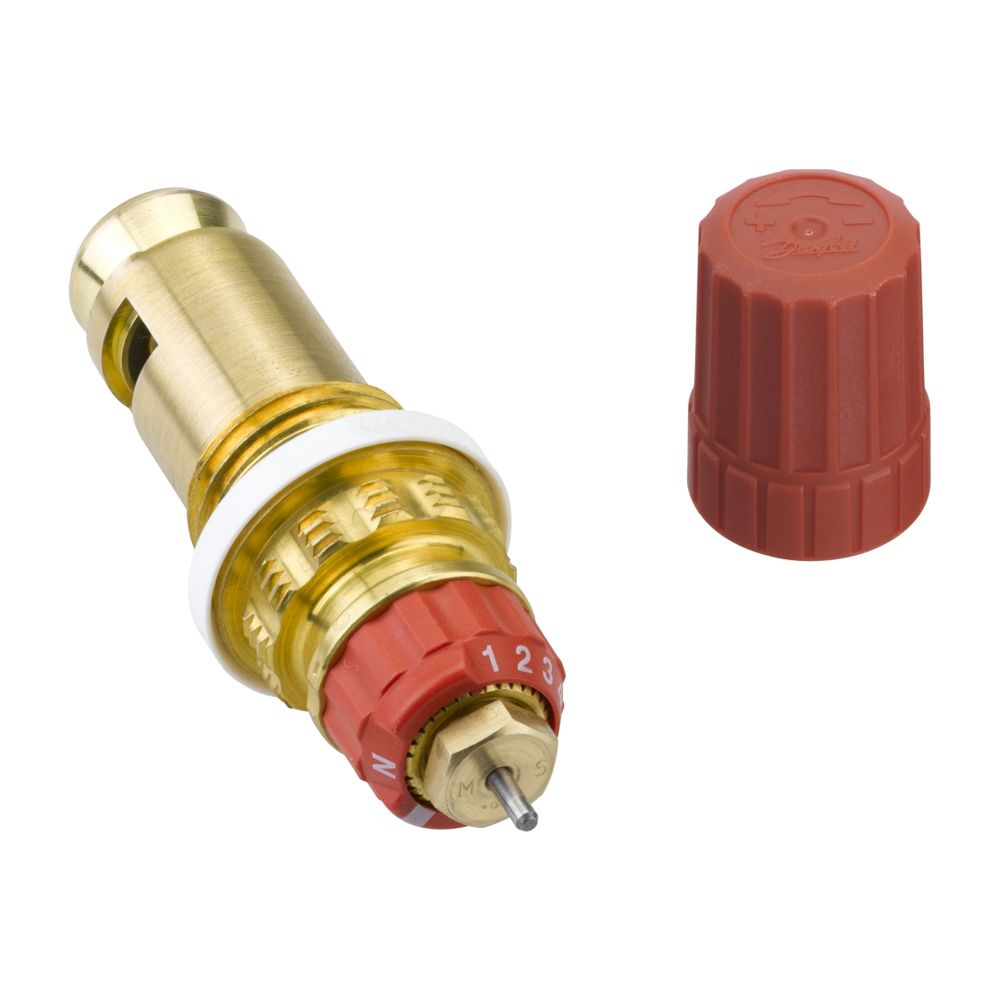

Danfoss Einbauventil Serie 3 RA-NI G 1/2" AG, ohne Stopfen, für Schäfer-Heizörper
Das Danfoss Einbauventil Serie 3 RA-NI G 1/2" AG ist speziell für den Einbau in Schäfer Universalheizkörper konzipiert. Es ermöglicht eine präzise Voreinstellung und ist aus robustem Messing gefertigt. Dieses Ventil ist für den Einsatz in Heizungsanlagen mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C geeignet.
Wie ist das Danfoss Einbauventil konstruiert?
Der Ventilkörper besteht aus Messing MS 58 und verfügt über ein Einschraubgewinde G 1/2" AG. Die Oberfläche ist ebenfalls aus Messing gefertigt. Eine innenliegende O-Ring-Abdichtung ist für den Einbau in Schäfer Universalheizkörper vorgesehen. Die O-Ring-Stopfbuchse ist ohne Anlagenentleerung austauschbar, was die Wartung vereinfacht. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Welche Funktionen bietet die Voreinstellung?

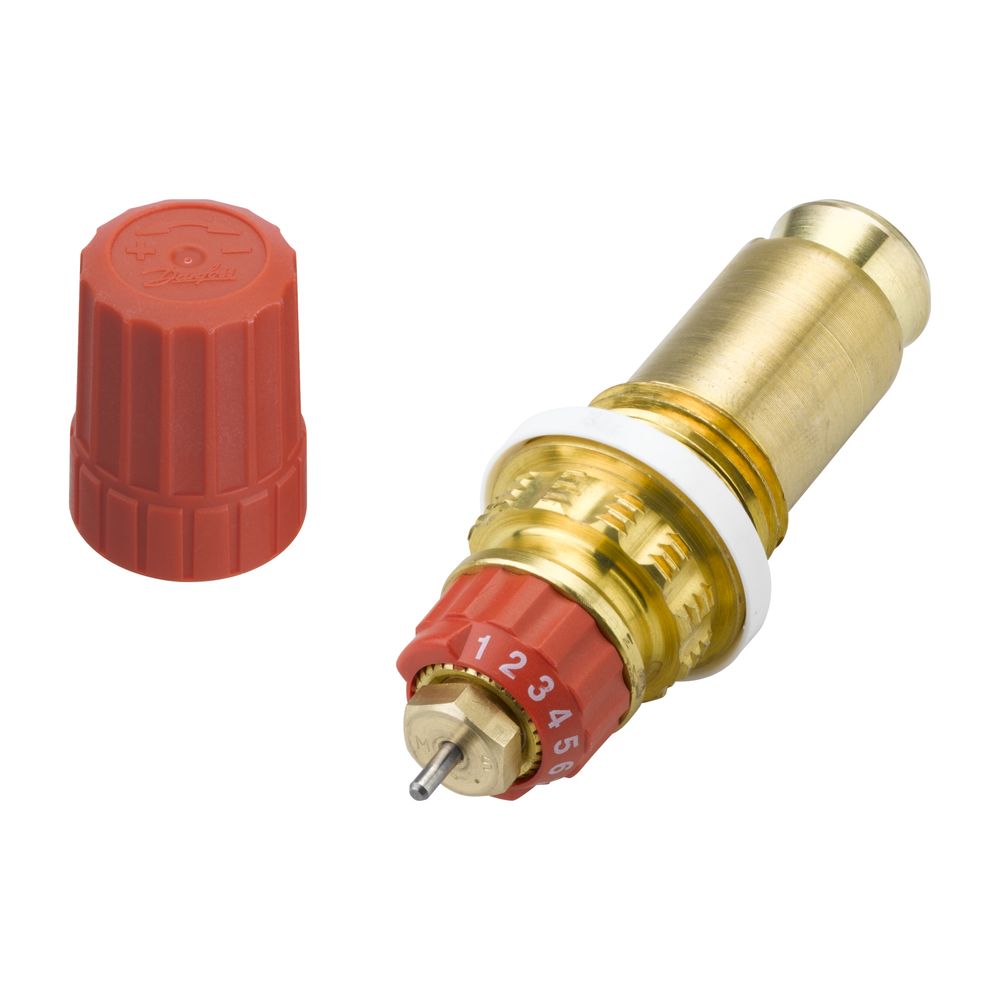

Die Voreinstellung des Ventils erfolgt über eine Kulisse mit optischer Einstellkontrolle und einer roten Voreinstellkrone. Dies ermöglicht eine einfache und präzise Einstellung des Durchflusses. Die Voreinstellung ist ohne Schlagdämpfer ausgeführt.
Welche hydraulischen Kennwerte sind relevant?
Das Ventil weist einen Kvs-Wert von 1,05 m³/h auf. Der Kv-Bereich bei einem proportionalen Band (xp) von 0,5 bis 2 Kelvin (ohne Heizkörper) liegt zwischen 0,14 und 0,87 m³/h. Diese Werte sind entscheidend für die hydraulische Abstimmung der Heizungsanlage.
Für welche Einsatzbedingungen ist das Ventil geeignet?
Das Einbauventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Es ist für den Einsatz in Heizungsanlagen mit thermostatischer Bedienung vorgesehen und passt an Heizkörperanschlüsse der Größe 1/2 Zoll.
Technische Daten
- Bedienung: thermostatisch
- Einschraubgewinde: G 1/2" AG
- Werkstoff: Messing MS 58
- Oberfläche: Messing
- Kvs-Wert: 1,05 m³/h
- Kv-Bereich (xp = 0,5-2K, ohne HK): 0,14 - 0,87 m³/h
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- Einstecklänge: 40,5
- Sitzabdichtung: innenseitig
Das Danfoss Einbauventil Serie 3 RA-NI bietet eine zuverlässige und wartungsfreundliche Lösung für Schäfer Universalheizkörper. Mit seiner präzisen Voreinstellung, dem robusten Messing-Ventilkörper und einer maximalen Vorlauftemperatur von 120 °C stellt es eine effiziente Komponente für moderne Heizungsanlagen dar. Das Ventil ist für einen Betriebsdruck von bis zu 10 bar ausgelegt und verfügt über ein G 1/2" AG Einschraubgewinde.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Einbauventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | Einbauventile |
| Hersteller-Artikelnummer | 013G7380 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G7380 |
| Bedienung | thermostatisch |
| EAN-13 | 5702420037905 |
| Einstecklänge | 40,5 |
| Gewicht | 0,094 kg |
| Größe Heizkörperanschluss | 1/2 Zoll |
| KV-Wert | 0,14 - 0,73 |
| Kvs-Wert | 1,05 |
| Mit Blindstopfen | nein |
| Sitzabdichtung | innenseitig |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff | Messing |
| WEEE-Nr. | 66490570 |
