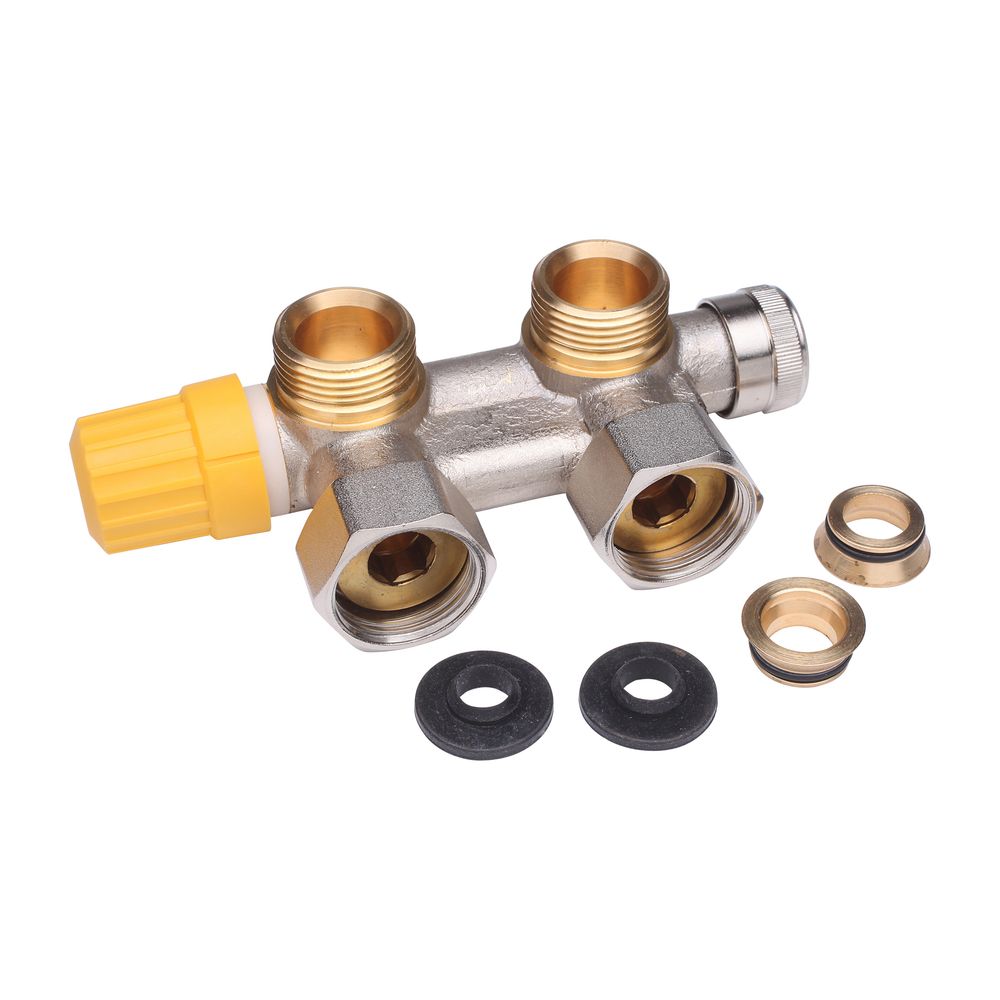

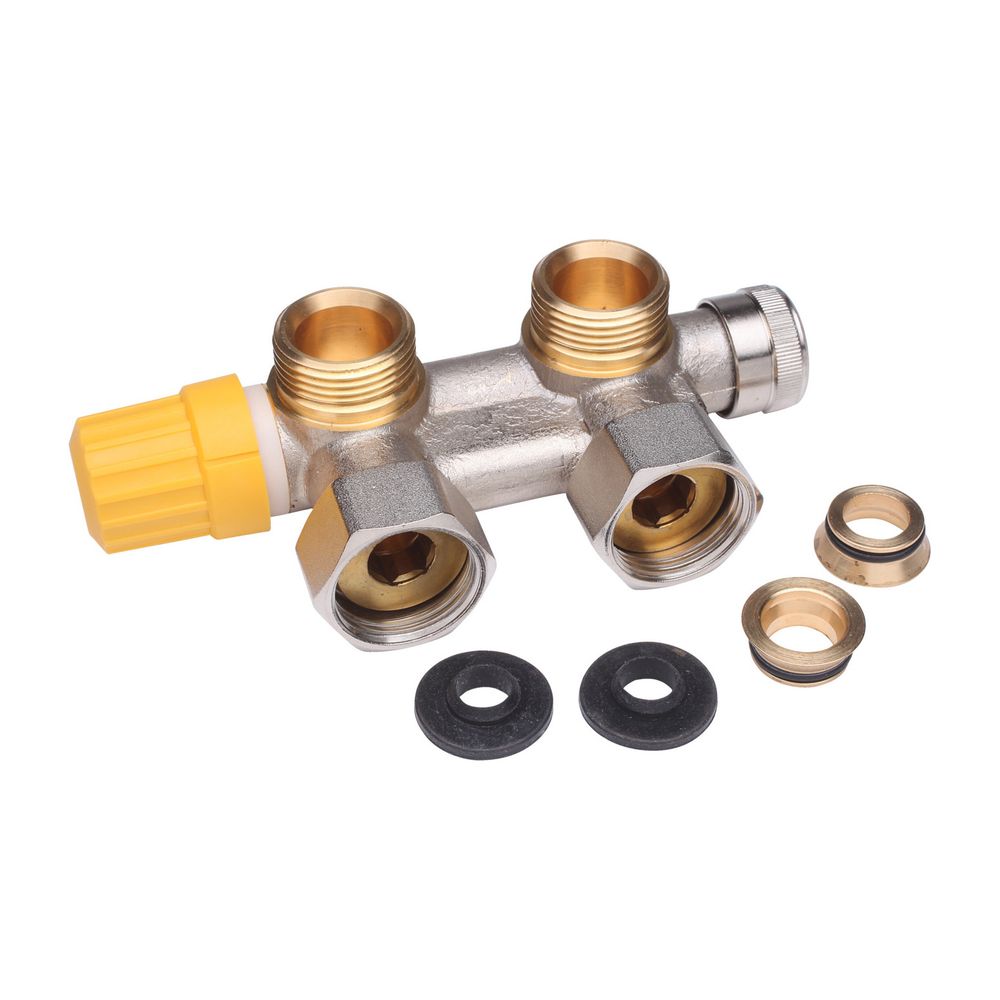

Danfoss Anschlussarmatur VHS-UN Heizkörper G 3/4", Eckausführung, vernickelt

Die Danfoss Anschlussarmatur VHS-UN ist eine vernickelte Eckausführung mit G 3/4" Anschluss, konzipiert für Zweirohrsysteme. Sie verfügt über ein integriertes, voreinstellbares Ventil und ist absperrbar, mit einer Anschlussmöglichkeit für eine Füll- und Entleerungsarmatur. Diese Armatur ist ideal für Heizkörper mit einem unteren Anschluss von 50 mm Mittenabstand, wie sie häufig in Bad- und Designheizkörpern zum Einsatz kommen.

Für welche Heizkörpertypen und Systeme ist die VHS-UN Anschlussarmatur geeignet?

Die Danfoss Anschlussarmatur VHS-UN ist speziell für Heizkörper mit einem unteren Anschluss von 50 mm Mittenabstand in Zweirohrsystemen entwickelt worden. Sie findet ihren Einsatz insbesondere bei Bad- und Designheizkörpern. Die Armatur ist vielseitig kombinierbar mit Danfoss Fühlerelementen wie RA-, RAX-, RAW-, living eco®-, living connect®- und RAW-Fühlern sowie Ferneinstellelementen oder elektrischen Stellantrieben der Serie TWA. Für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) ist die Armatur in Kombination mit Danfoss Fühlerelementen geeignet. Eine alternative Anwendung ist die Nutzung in Verbindung mit einem RTX als Rücklauftemperaturbegrenzer.

Welche Funktionen und Eigenschaften bietet die Anschlussarmatur?

Die Anschlussarmatur VHS-UN von Danfoss zeichnet sich durch ein integriertes, voreinstellbares Ventil aus, das eine präzise Anpassung des Heizwasserdurchflusses ermöglicht. Sie ist absperrbar und bietet Anschlussverschraubungen mit entleerbarer Absperrung, was die Wartung vereinfacht. Die Bedienung erfolgt thermostatisch mit einem Knopf. Das Gehäuse besteht aus robustem Messing und ist vernickelt, was einen effektiven Oberflächenschutz bietet. Eine Staubkappe ist ebenfalls vorhanden. Der Thermostatanschluss ist als Klick 22 ausgeführt, und die Armatur besitzt eine rechtwinklige Form mit einer Bauhöhe von 64.

Wie erfolgt die Installation und welche Hinweise sind zu beachten?

Die Installation der Danfoss Anschlussarmatur VHS-UN ist schnell und unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind. Der Anschluss an Kupfer-, Weichstahl-, Aluminiumverbund- und VPE-Kunststoffrohre erfolgt mittels Danfoss Klemmverbindern. Als Zubehör sind Kunststoff-Abdeckungen in Chrom und RAL 9016 (Verkehrsweiß) erhältlich, um eine optisch saubere Anbindung am Heizkörper zu ermöglichen. Die Ausführung in RAL 9016 ist nasslackierbar. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.

Technische Daten

• Anschluss: G 3/4 Eck
• Mittenabstand: 50 mm
• Kvs-Wert mit Stellantrieb: 0,02-0,55
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,31/0,48
• Bauhöhe: 64
• Thermostatanschluss: Klick 22
• Oberflächenschutz: vernickelt
• Form: rechtwinklig
• Bedienung: thermostatisch mit Knopf
• Werkstoff des Gehäuses: Messing

Die Danfoss Anschlussarmatur VHS-UN bietet eine zuverlässige und flexible Lösung für die Anbindung von Heizkörpern in Zweirohrsystemen. Mit ihrem integrierten, voreinstellbaren Ventil und der absperrbaren Funktion ermöglicht sie eine effiziente Regelung und einfache Wartung. Die robuste Messingkonstruktion mit vernickeltem Oberflächenschutz und die Kompatibilität mit verschiedenen Danfoss Fühlerelementen machen diese Armatur zu einer vielseitigen Komponente für moderne Heizungsanlagen mit G 3/4 Eckanschluss und 50 mm Mittenabstand.
