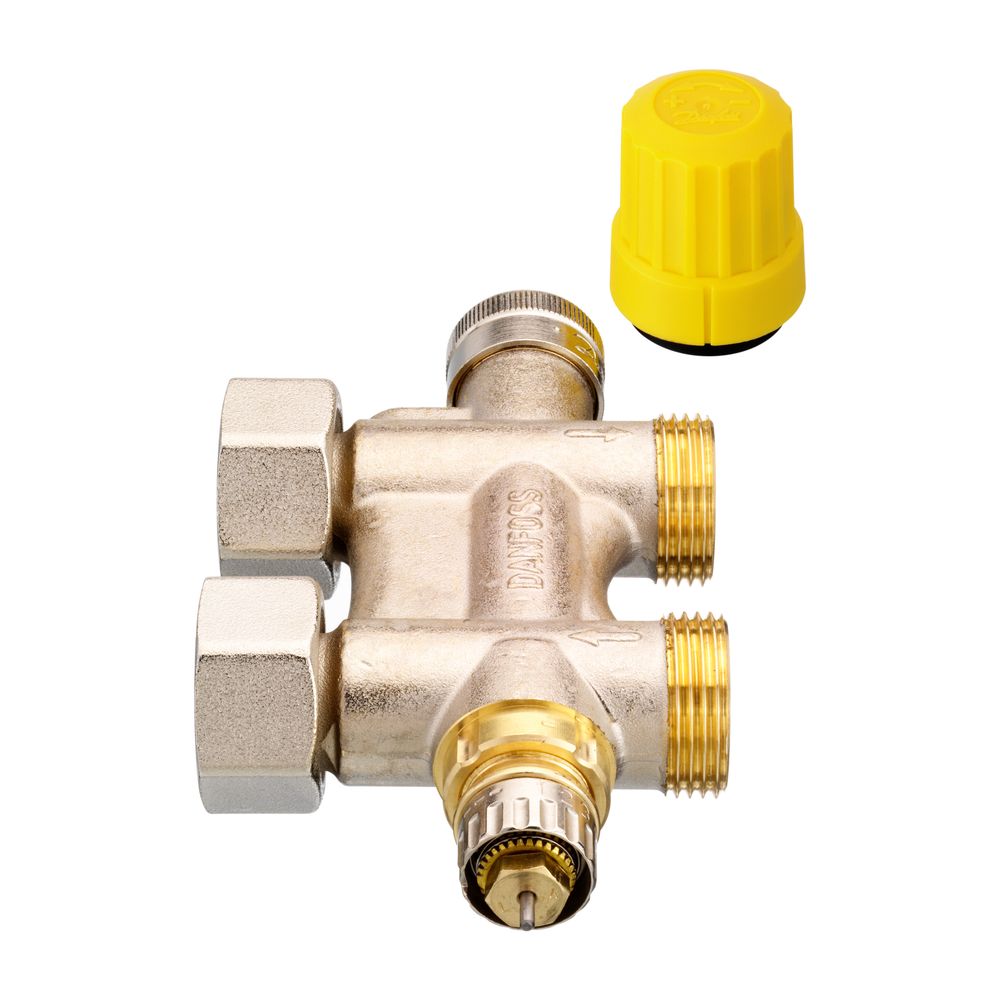

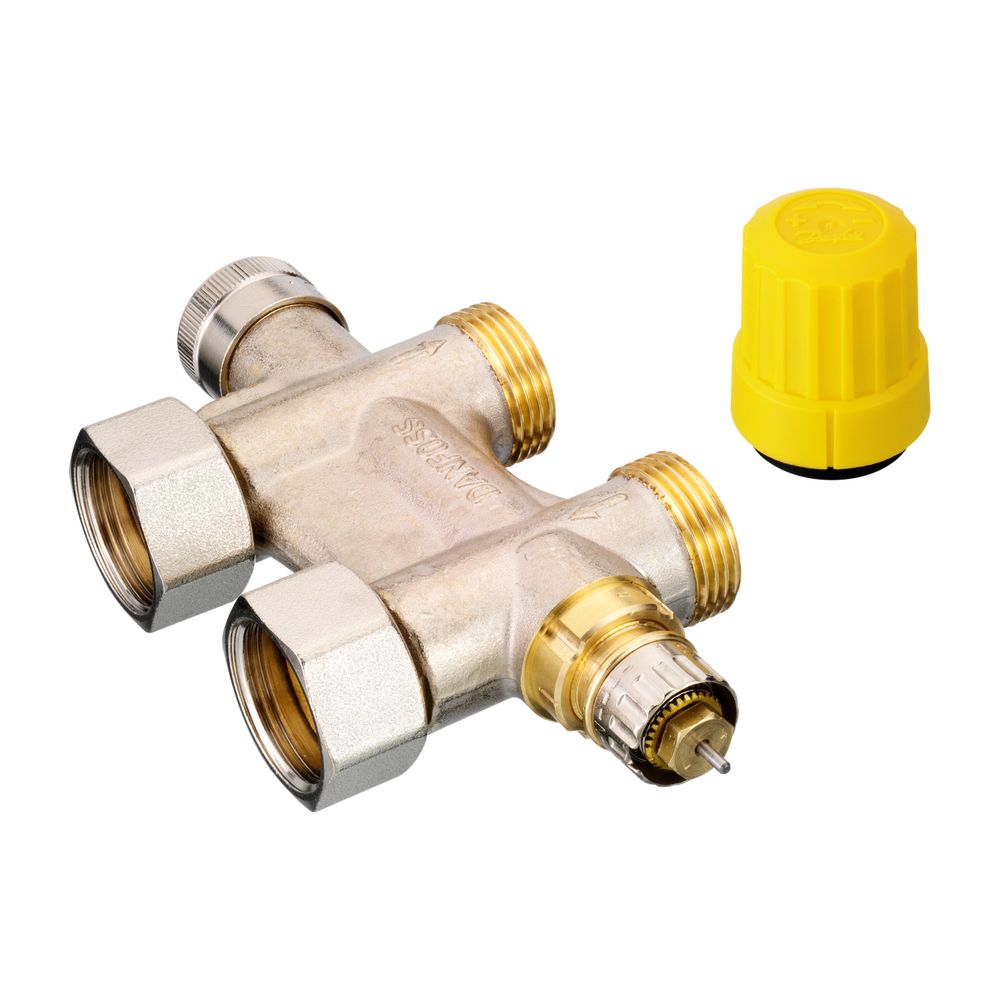

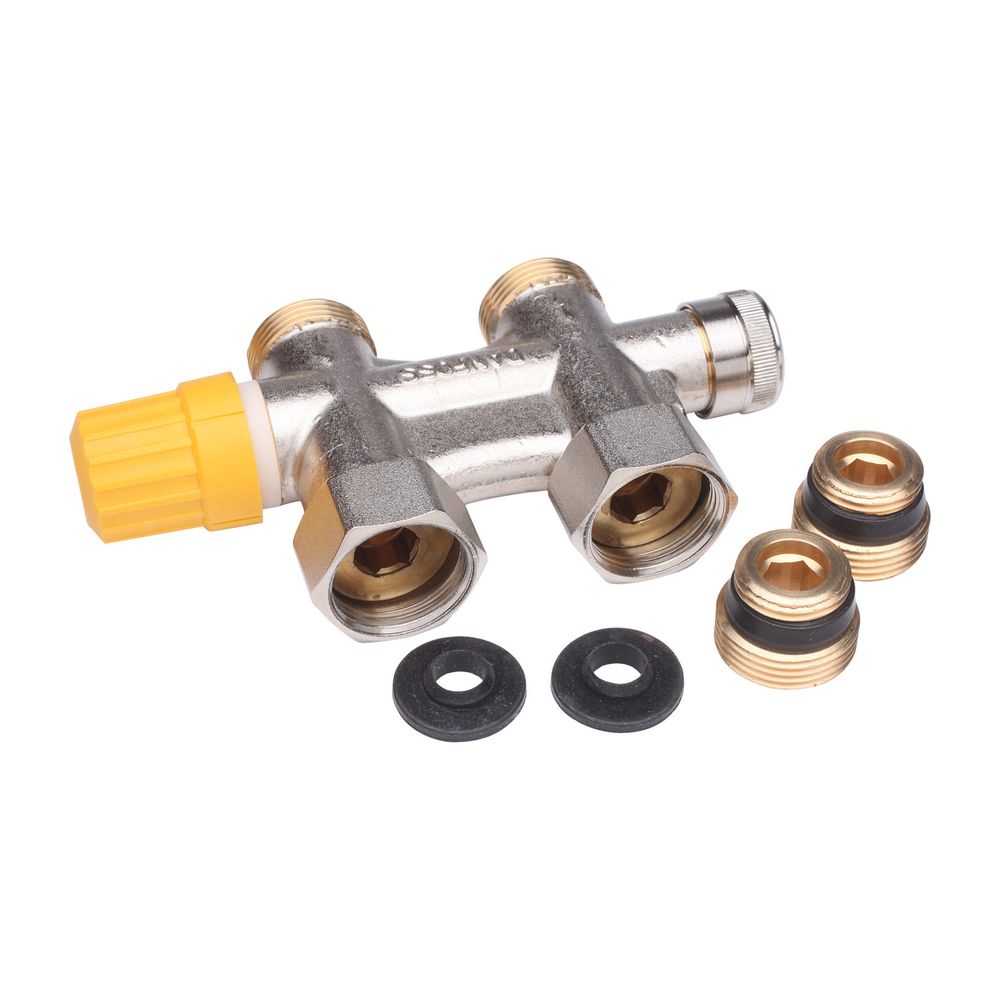

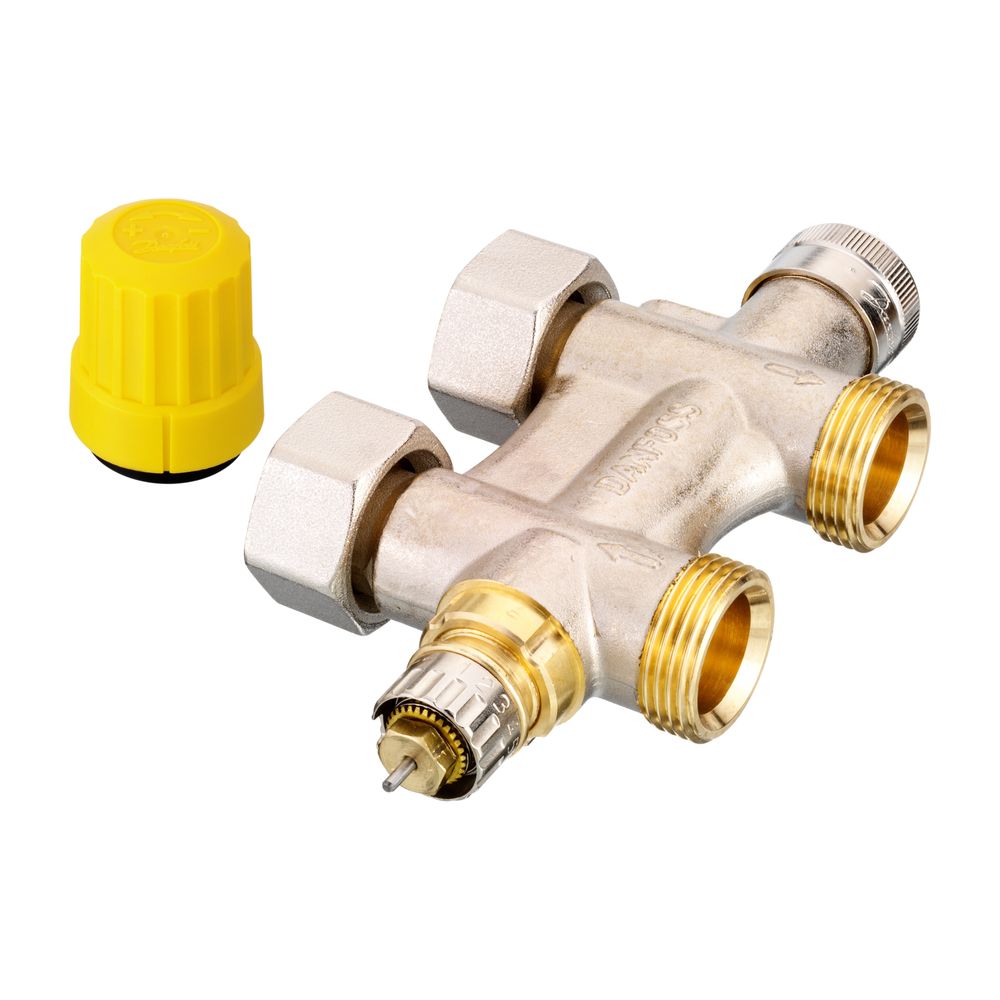

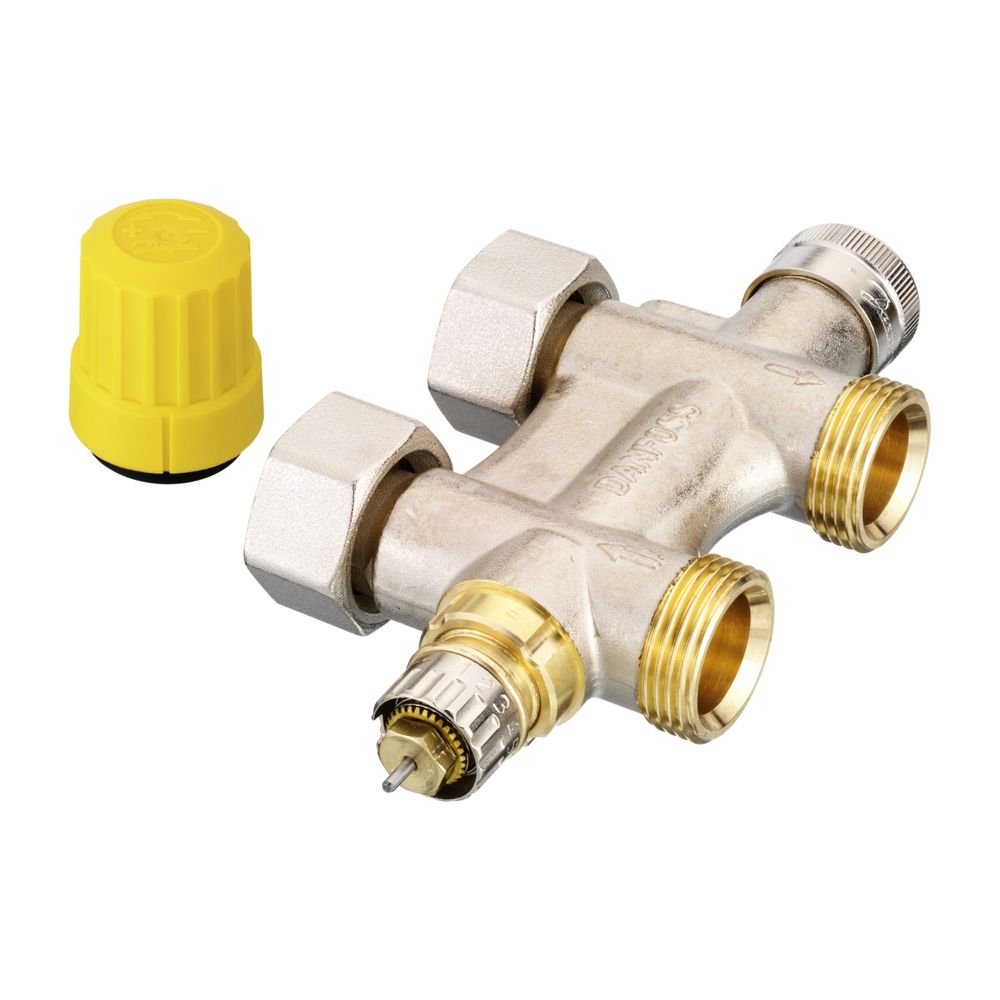

Danfoss Anschlussarmatur VHS-UN Heizkörper R 1/2", Durchgangsausführung, vernickelt

Die Danfoss Anschlussarmatur VHS-UN ist eine vernickelte Universal-Anschlussarmatur in Durchgangsausführung, speziell konzipiert für Zweirohrsysteme. Sie eignet sich ideal für Heizkörper mit einem unteren Anschluss von 50 mm Mittenabstand, wie sie häufig bei Bad- und Designheizkörpern zu finden sind. Die Armatur verfügt über ein integriertes, voreinstellbares Ventil, ist absperrbar und bietet eine Anschlussmöglichkeit für Füll- und Entleerungsarmaturen, was die Installation und Wartung erleichtert.

Für welche Heizkörpersysteme ist die VHS-UN Anschlussarmatur geeignet?

Die VHS-UN Anschlussarmatur ist ausschließlich für den Einsatz in Zweirohrsystemen konzipiert. Sie kann mit verschiedenen Danfoss Fühlern wie RA-, RAX-, RAW-, living eco®-, living connect®- und RAW-Fühlern kombiniert werden. Ebenso ist die Verwendung mit Ferneinstellelementen oder elektrischen Stellantrieben vom Typ TWA möglich. In Kombination mit Danfoss Fühlerelementen sind VHS Ventile für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Welche Funktionen und Eigenschaften bietet die Anschlussarmatur?

Die Armatur ist mit einem integrierten, voreinstellbaren Ventil ausgestattet, das eine präzise Durchflussregelung ermöglicht. Sie ist absperrbar und verfügt über Anschlussverschraubungen mit entleerbarer Absperrung, was eine einfache Installation und Wartung unterstützt. Die Bedienung erfolgt thermostatisch über einen Knopf. Die Armatur ist gerade ausgeführt, mit einem Mittenabstand von 50 mm und einem Rohranschluss von 3/4 Zoll Eurokonus. Das Gehäuse besteht aus Messing und ist vernickelt, was einen effektiven Oberflächenschutz bietet.

Wie erfolgt die Installation und welche Zubehörteile sind verfügbar?

Die VHS-UN Anschlussarmatur ist einfach und schnell zu installieren, ohne dass spezielle Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Der Anschluss an Kupfer-, Weichstahl-, Alu-Verbund- und VPE-Kunststoffrohre erfolgt mittels Danfoss Klemmverbindern. Als Zubehör ist eine Füll- und Entleerungsarmatur erhältlich, die an die Anschlussarmatur angebracht werden kann. Für eine optisch ansprechende Anbindung am Heizkörper sind Kunststoff-Abdeckungen in den Farben Chrom und RAL 9016 (Verkehrsweiß) verfügbar, wobei die Ausführung in RAL 9016 nasslackierbar ist.

Welche Anforderungen bestehen an das Heizwasser?

Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen. Dies trägt zur Langlebigkeit und Funktionstüchtigkeit der Anschlussarmatur bei.

Technische Daten

• Typ: VHS-UN
• Heizkörperanschluss: R 1/2 Zoll
• Anschluss an Anlage: G 3/4 Zoll
• Mittenabstand: 50 mm
• Kvs-Wert: 0,57
• Kvs-Wert mit Stellantrieb: 0,02 bis 0,55
• Kv-Wert bei Druckdifferenzbereich 1/2K mit RA-Fühler: 0,31 / 0,48
• Rohranschluss: 3/4 Zoll Eurokonus
• Thermostatische Bedienung: mit Knopf
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff Gehäuse: Messing
• Voreinstellung: ja, ohne Schlagdämpfer
• Geeignet für: Zweirohrsysteme

Die Danfoss Anschlussarmatur VHS-UN bietet eine zuverlässige und flexible Lösung für moderne Heizsysteme. Mit ihrem integrierten, voreinstellbaren Ventil und der Absperrfunktion ermöglicht sie eine effiziente Regelung und einfache Wartung. Die robuste Messingkonstruktion und die vernickelte Oberfläche tragen zur Langlebigkeit und einer ansprechenden Optik bei, während der 50 mm Mittenabstand die Kompatibilität mit gängigen Bad- und Designheizkörpern sicherstellt.
