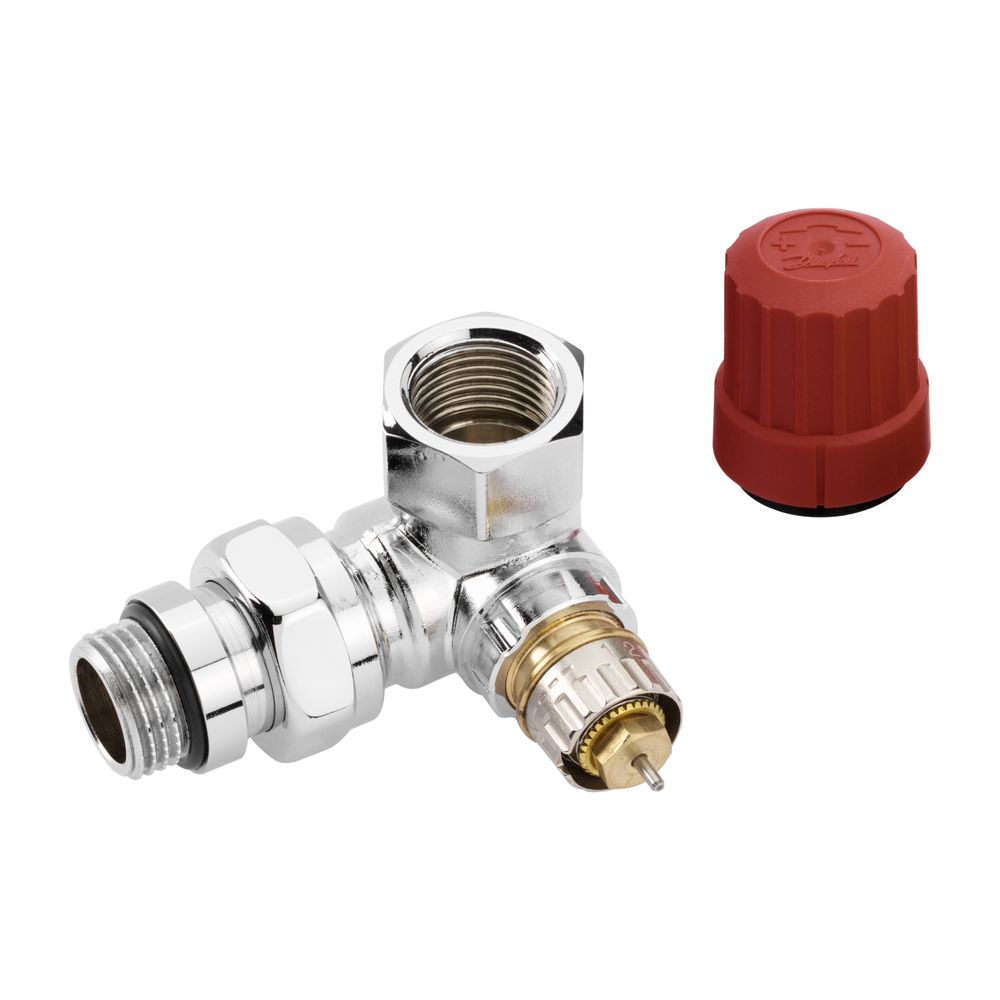

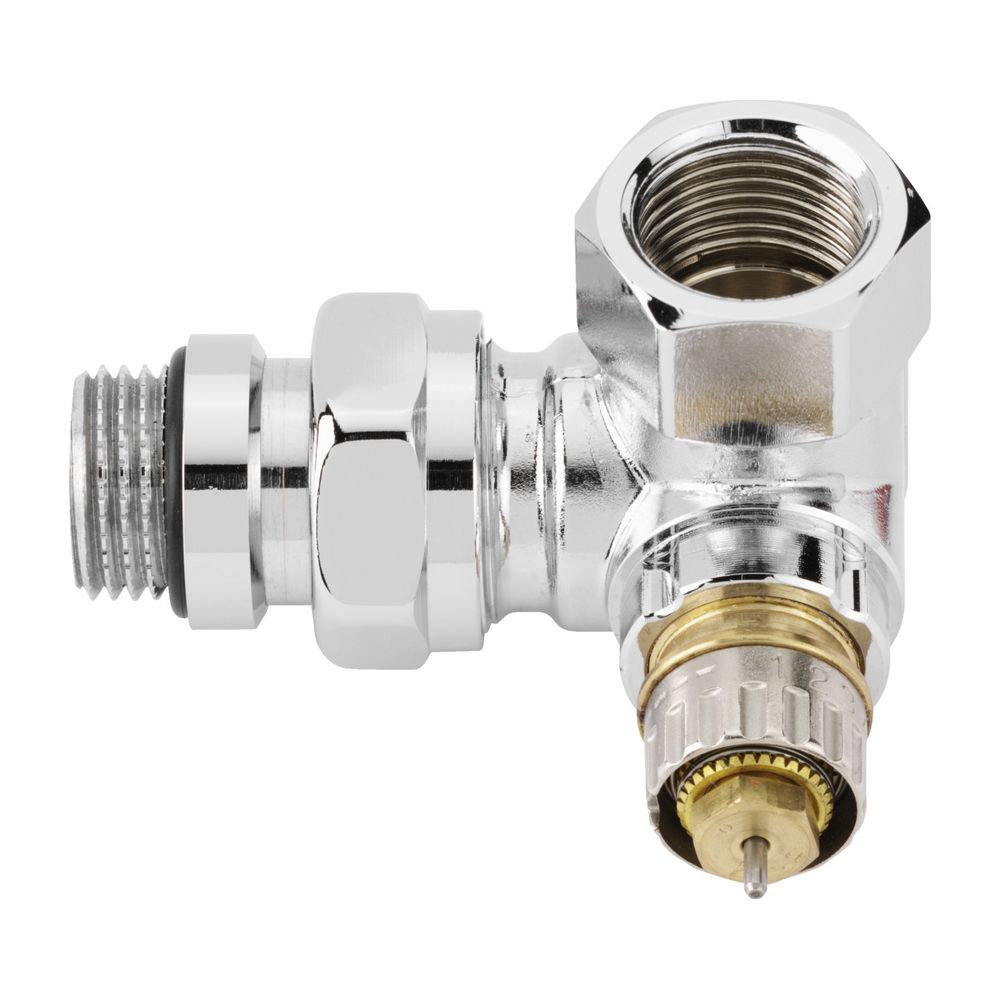

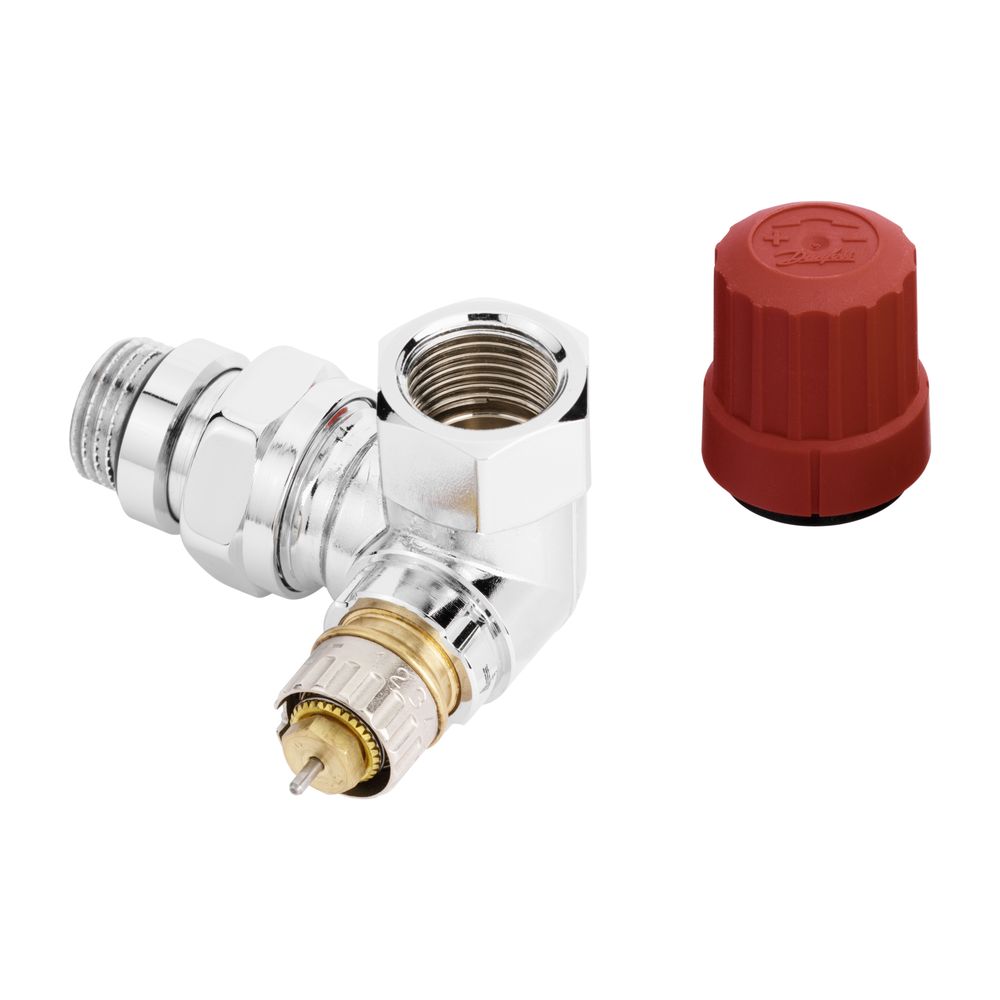

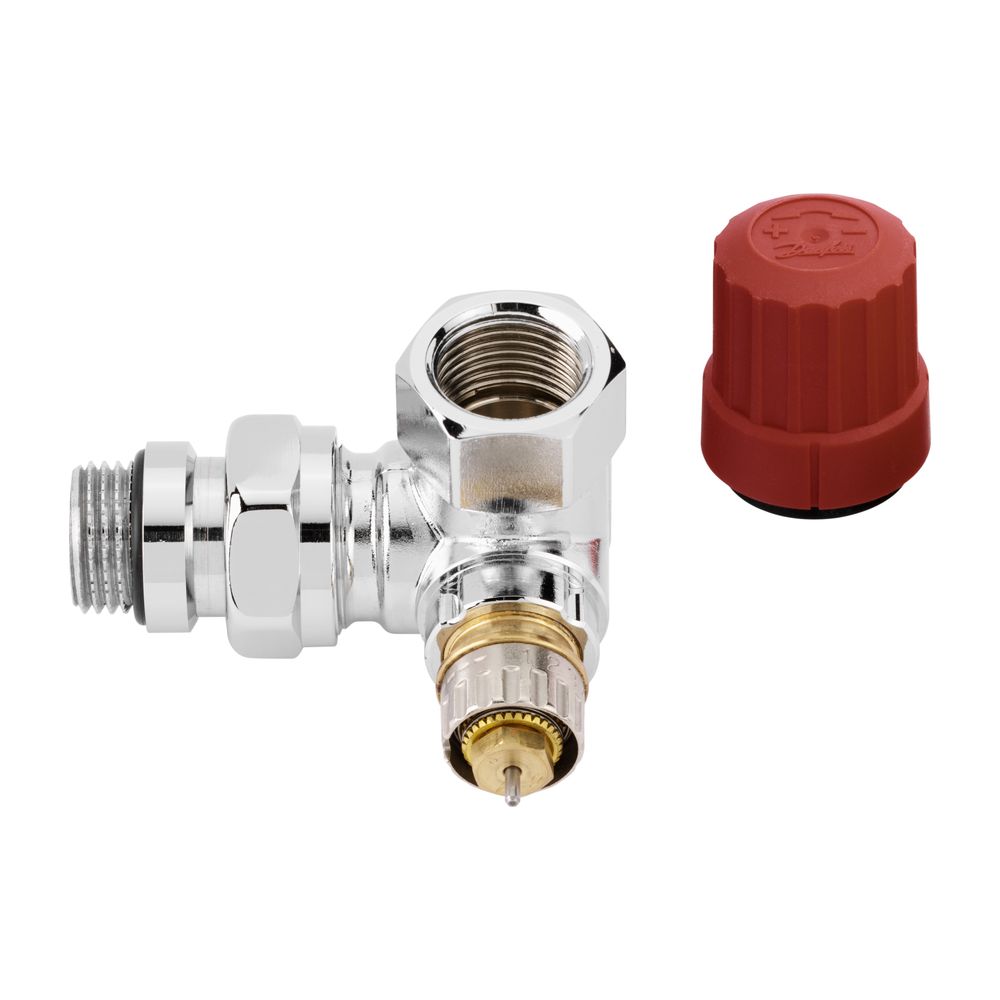

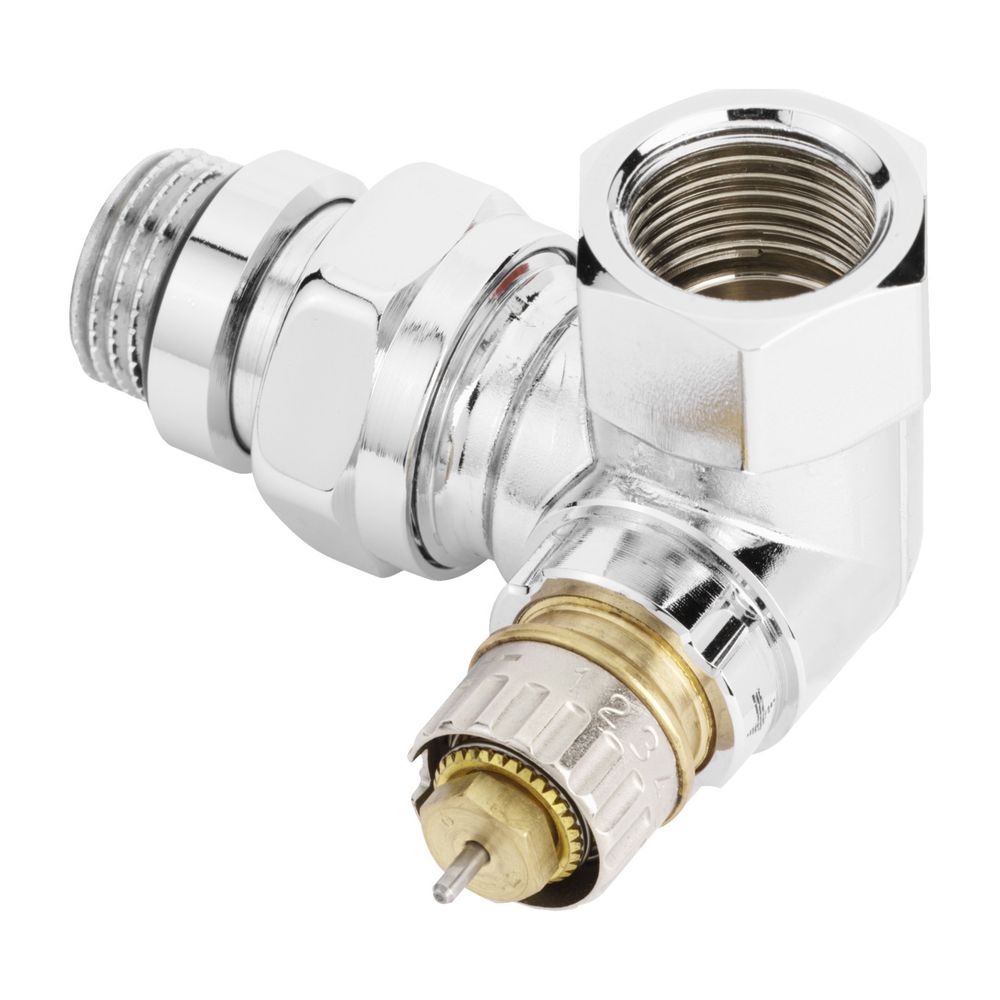

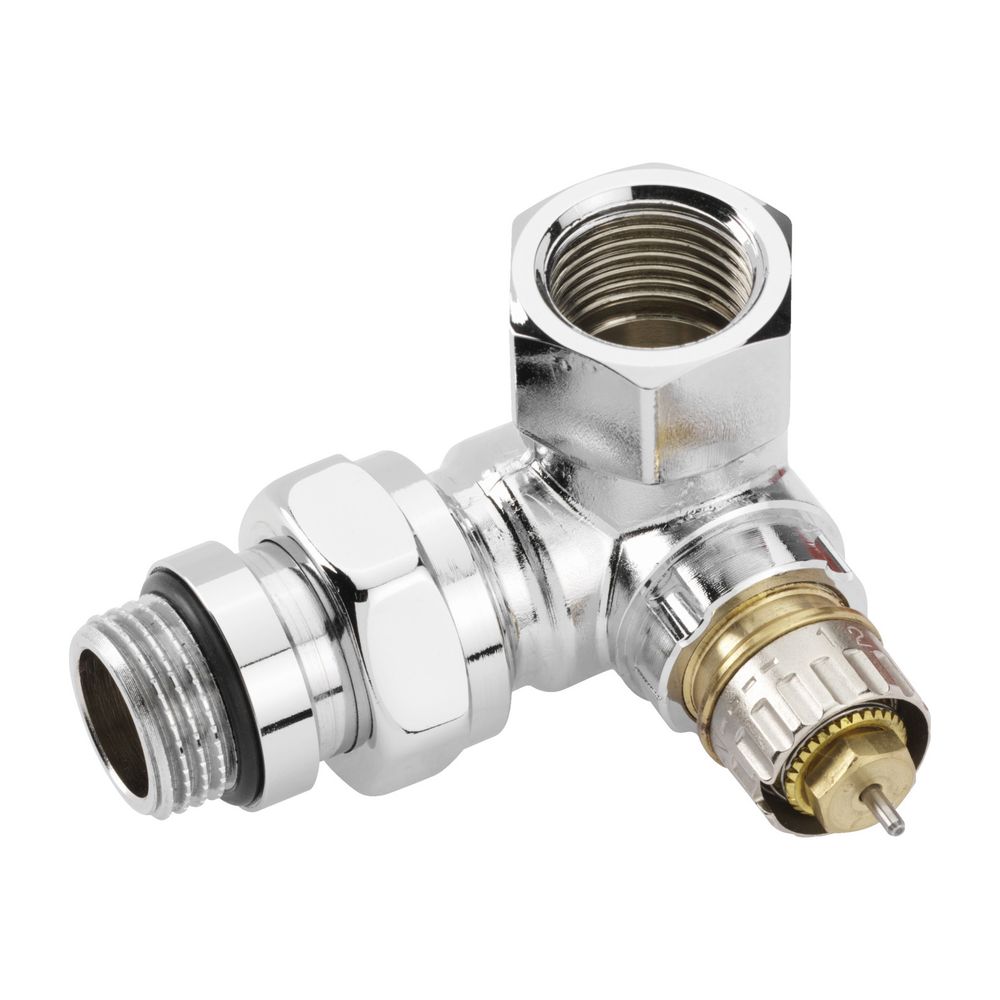

Danfoss Ventilgehäuse RA-NCX 15 R 1/2", Winkelausführung links, verchromt

Das Danfoss Ventilgehäuse RA-NCX 15 R 1/2" in Winkelausführung links mit verchromter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, RA PLUS, RAW sowie den Designfühlern RAX und thermischen Stellantrieben TWA. Die technischen Daten entsprechen in Kombination mit Danfoss RA 2000 und RAW Fühlern den Anforderungen der Euronorm EN 215 und unterstützen Planungen nach DIN V 4701/10. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden.

Für welche Heizungsanlagen ist das Ventilgehäuse geeignet?

Das Danfoss Ventilgehäuse RA-NCX 15 ist optimal für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen ausgelegt und nicht für Einrohrsysteme geeignet. Es lässt sich mit Danfoss Fühlerelementen wie RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA kombinieren. Die verchromte Ausführung des RA-NCX 15 ist besonders für Design-Heizkörper geeignet.

Welche Merkmale und Funktionen bietet das Danfoss Ventilgehäuse?

Das Gehäuse des Ventilgehäuses besteht aus robustem Messing MS 58 und ist verchromt. Es verfügt über eine Voreinstellung durch Kulisse mit optischer Einstellkontrolle, die eine präzise Anpassung ermöglicht. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Eine Bauschutzkappe mit roter Stellschraube schützt das Ventil während der Bauphase. Das Ventilgehäuse ist thermostatisch vorbereitet und mit einer Staubkappe versehen. Die Bedienung erfolgt thermostatisch mit einem weißen Knopf. Die Bauhöhe beträgt 91. Die Ausführung als Doppelwinkel links mit Innengewinde und die Voreinstellung ohne Schlagdämpfer runden die Ausstattung ab. Eine automatische Durchflussregelung ist nicht integriert.

Welche Betriebsparameter sind zu beachten?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,43/0,73 m³/h. Die Durchsatzkapazität liegt bei einem Mindestdruck von 10 kPa zwischen 13 und 285 und bei 15 kPa zwischen 15 und 349.

Wie erfolgt die Installation und Wartung?

Das Ventilgehäuse verfügt über einen Heizkörperanschluss der Größe R 1/2 Zoll (DN 15) und ist als Doppelwinkel links ausgeführt. Die O-Ring-Stopfbuchse kann ohne Anlagenentleerung ausgetauscht werden, was Wartungsarbeiten erleichtert. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Typ: RA-NCX 15
• Heizkörperanschluss: R 1/2 Zoll (DN 15)
• Oberfläche: verchromt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Bauhöhe: 91
• Abmessung Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-NCX 15 bietet eine zuverlässige und präzise Lösung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner voreinstellbaren Funktion, dem robusten Messinggehäuse und der verchromten Oberfläche stellt es eine langlebige Komponente für Heizsysteme dar. Die Konformität mit wichtigen Normen wie EN 215 und die Eignung für Planungen nach DIN V 4701/10 unterstreichen die hohe Qualität und Funktionalität des R 1/2" Ventilgehäuses, das für einen maximalen Betriebsdruck von 10 bar und eine Vorlauftemperatur von bis zu 120 °C ausgelegt ist.
