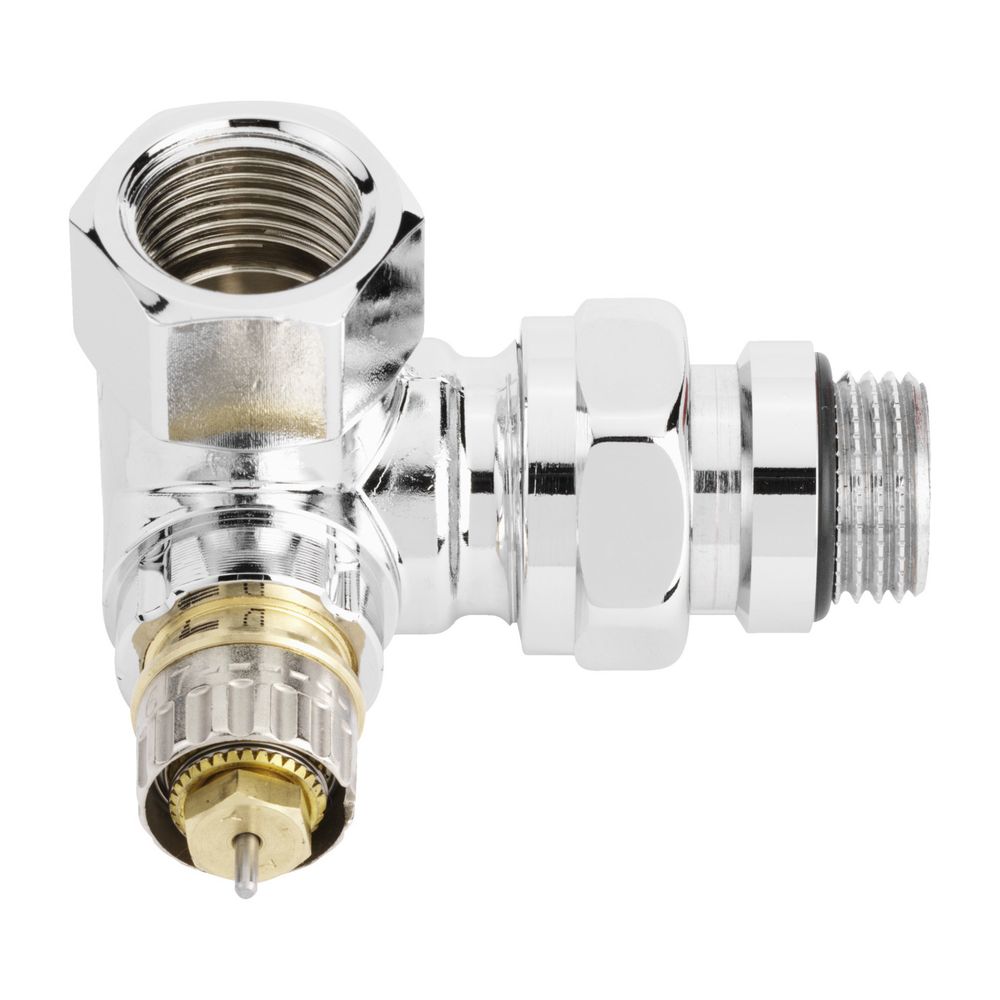

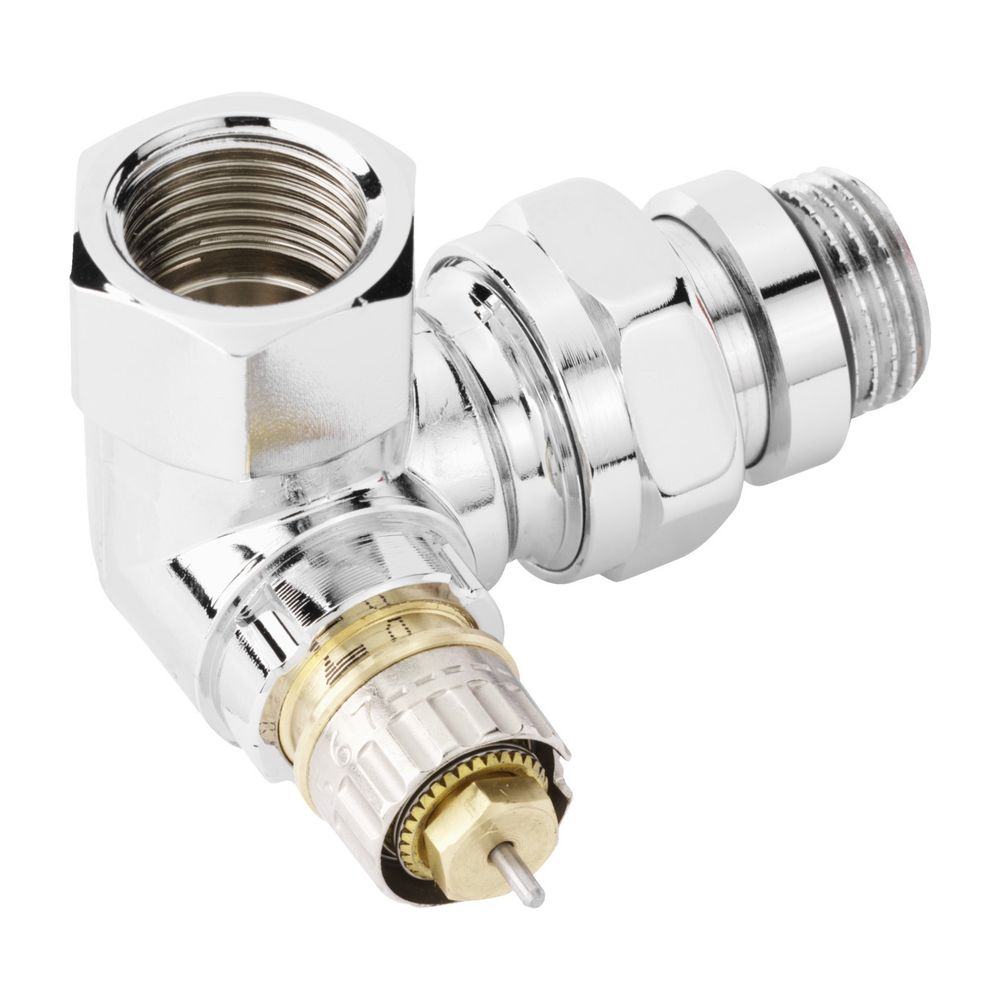

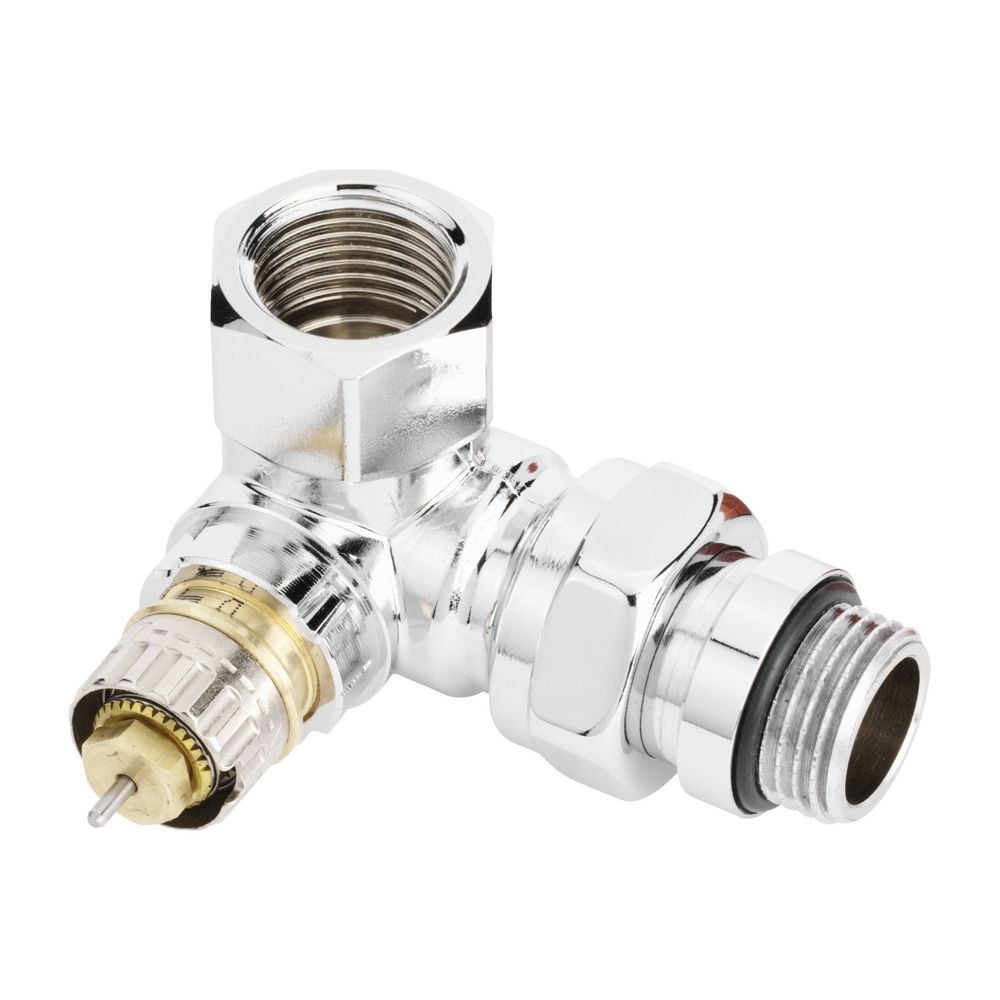

Danfoss Ventilgehäuse RA-NCX 15 R 1/2", Winkelausführung rechts, verchromt

Das Danfoss Ventilgehäuse RA-NCX 15 R 1/2" in Winkelausführung rechts und verchromter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es bietet eine funktionale und optisch ansprechende Lösung für Design-Heizkörper und ist kompatibel mit verschiedenen Danfoss Fühlerelementen sowie thermischen Stellantrieben.

Für welche Heizsysteme und Komponenten ist das Ventilgehäuse geeignet?

Das Danfoss Ventilgehäuse RA-NCX 15 ist primär für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Es ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, RA PLUS und RAW. Zudem lässt es sich mit den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA von Danfoss kombinieren. In Verbindung mit Danfoss Fühlerelementen erfüllt das Ventil die Anforderungen der Euronorm EN 215 und eignet sich für Planungen nach DIN V 4701/10 sowie im AP-Bereich kleiner oder gleich 1K (EnEV). Zur Vorbeugung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Welche technischen Eigenschaften und Funktionen bietet das Ventilgehäuse?

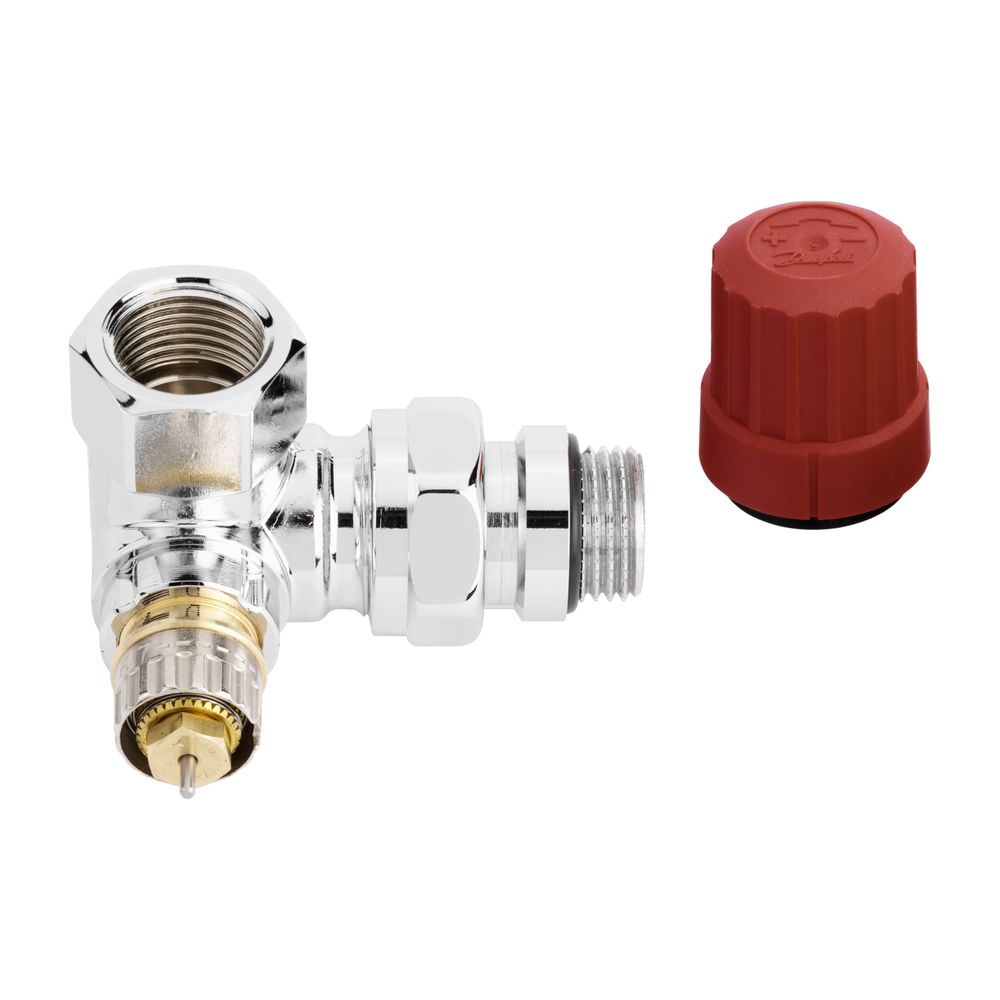

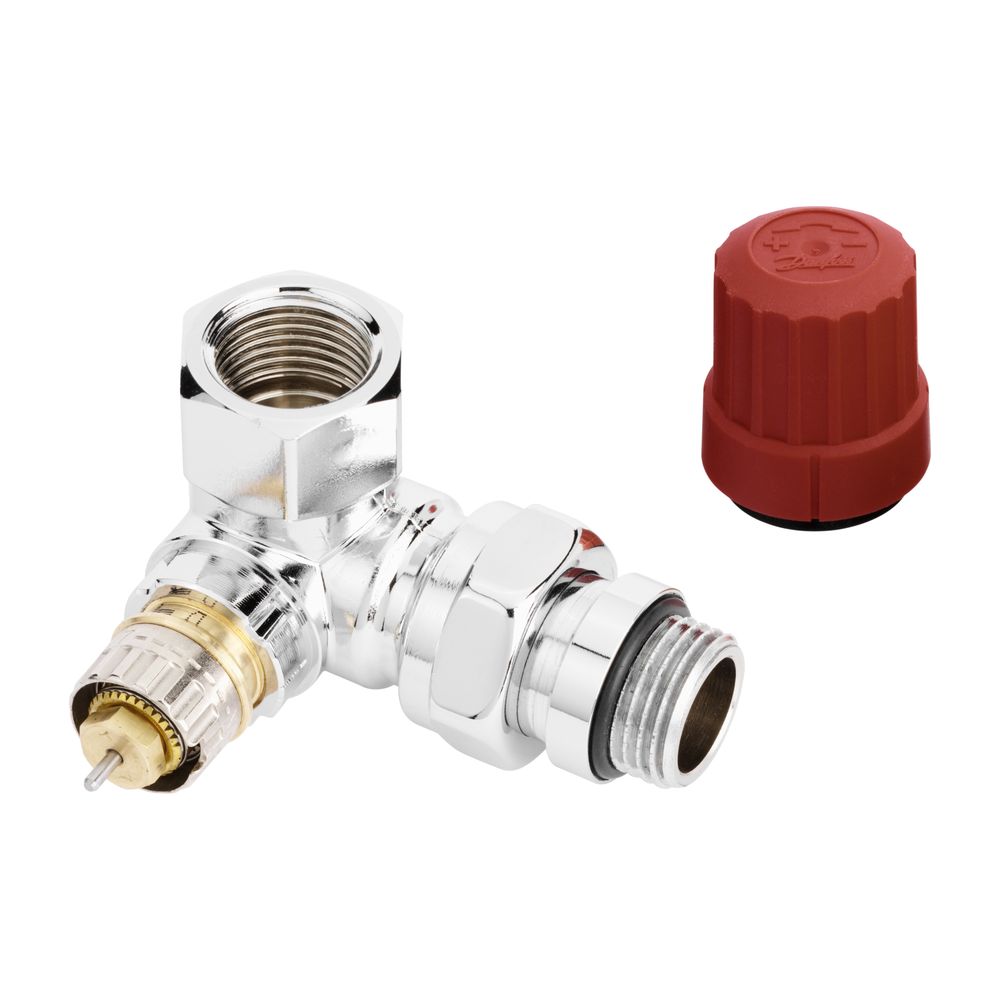

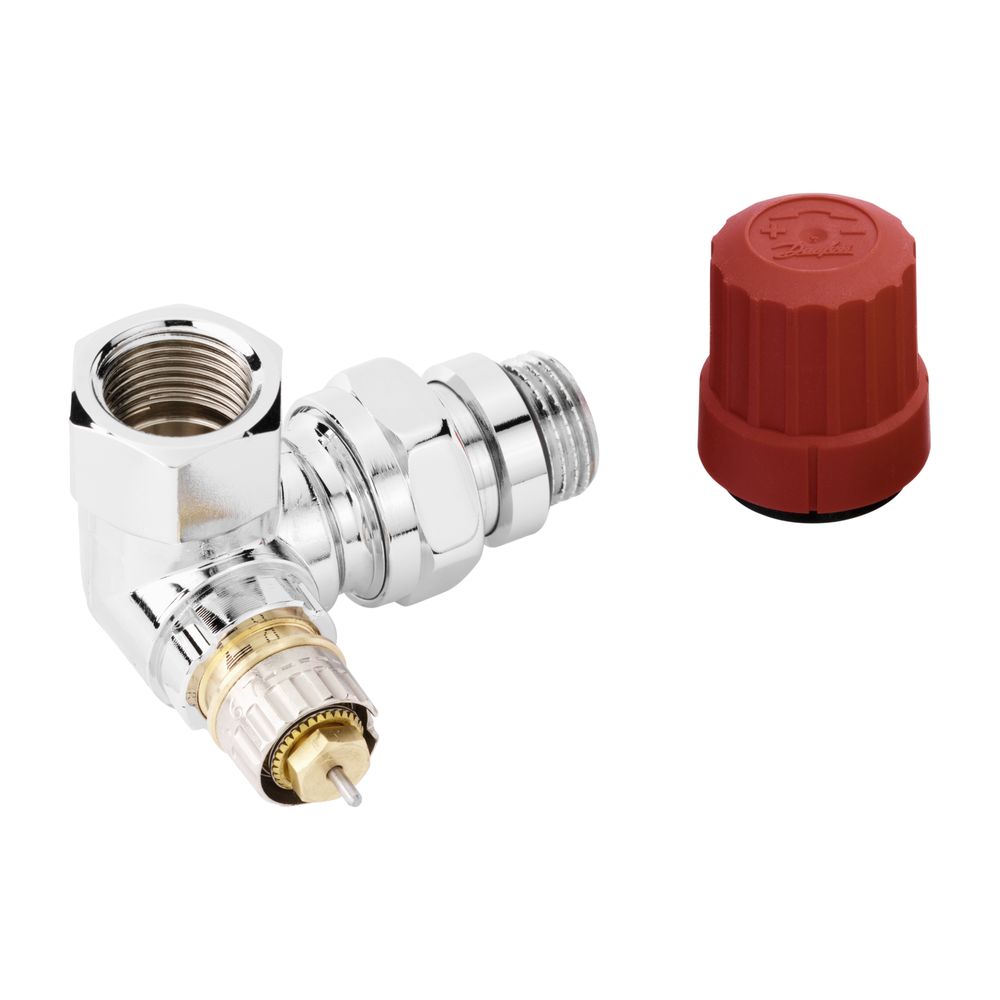

Das Gehäuse des Ventilgehäuses besteht aus robustem Messing MS 58 und ist mit einer verchromten Oberfläche versehen. Es verfügt über eine präzise Voreinstellung mittels Kulisse und eine optische Einstellkontrolle. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgetauscht werden, was die Wartung vereinfacht. Eine Bauschutzkappe mit roter Stellschraube schützt das Ventil während der Bauphase. Das Ventil ist thermostatisch vorbereitet und für eine thermostatische Bedienung mit einem weißen Knopf ausgelegt. Der Thermostatanschluss ist als Klick 22 ausgeführt. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar und die maximale Vorlauftemperatur 120 °C.

Wie sind die Durchflusswerte und Anschlussdetails definiert?

Das Ventilgehäuse ist für einen Heizkörperanschluss von R 1/2 (DN 15) ausgelegt und in Doppelwinkel rechts Ausführung erhältlich. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,43/0,73 m³/h. Die Durchsatzkapazität bei einem Mindestdruck von 10 kPa liegt zwischen 13 und 285, bei 15 kPa zwischen 15 und 349. Eine automatische Durchflussregelung ist nicht integriert, jedoch ist das Ventil vorab einstellbar.

Technische Daten

• Typ: RA-NCX 15
• Anschlussgröße Heizkörper: R 1/2 (DN 15)
• Ausführung: Doppelwinkel rechts
• Oberfläche: verchromt
• Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
• Kv-Wert (AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Bauhöhe: 91

Das Danfoss Ventilgehäuse RA-NCX 15 bietet eine präzise und zuverlässige Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner verchromten Oberfläche, der Voreinstellung und der Kompatibilität zu verschiedenen Fühlerelementen stellt es eine flexible Lösung für Design-Heizkörper dar. Die technischen Eigenschaften wie der Kvs-Wert von 0,04-0,90 m³/h und die hohe Temperatur- und Druckbeständigkeit bis 120 °C und 10 bar Betriebsdruck tragen zu einer effizienten und langlebigen Nutzung bei.
