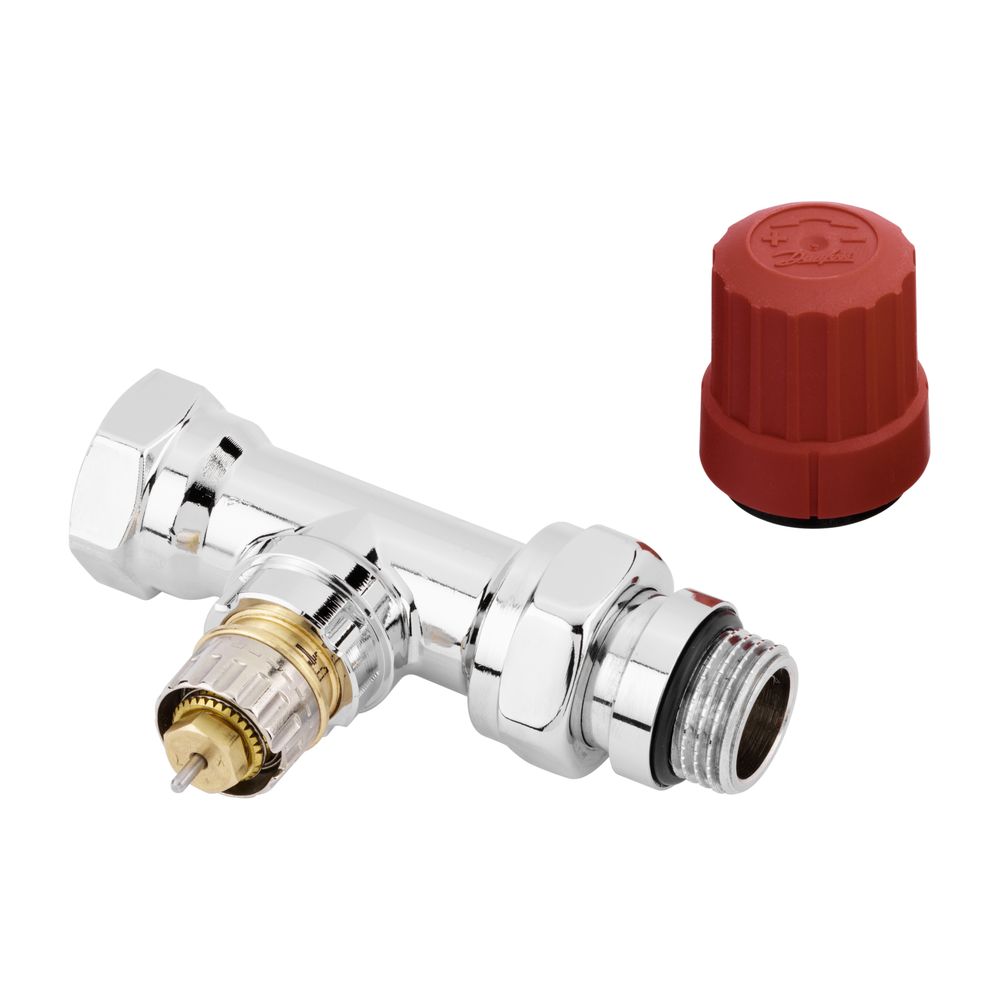

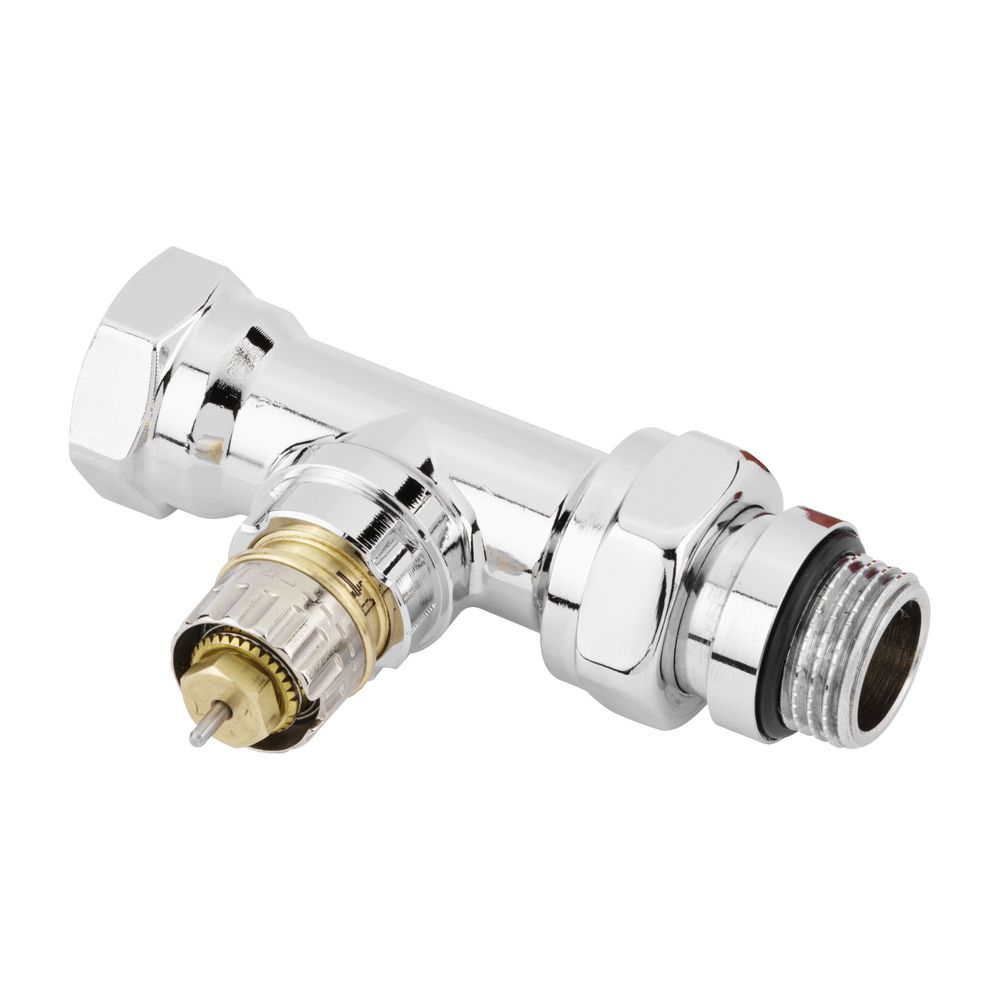

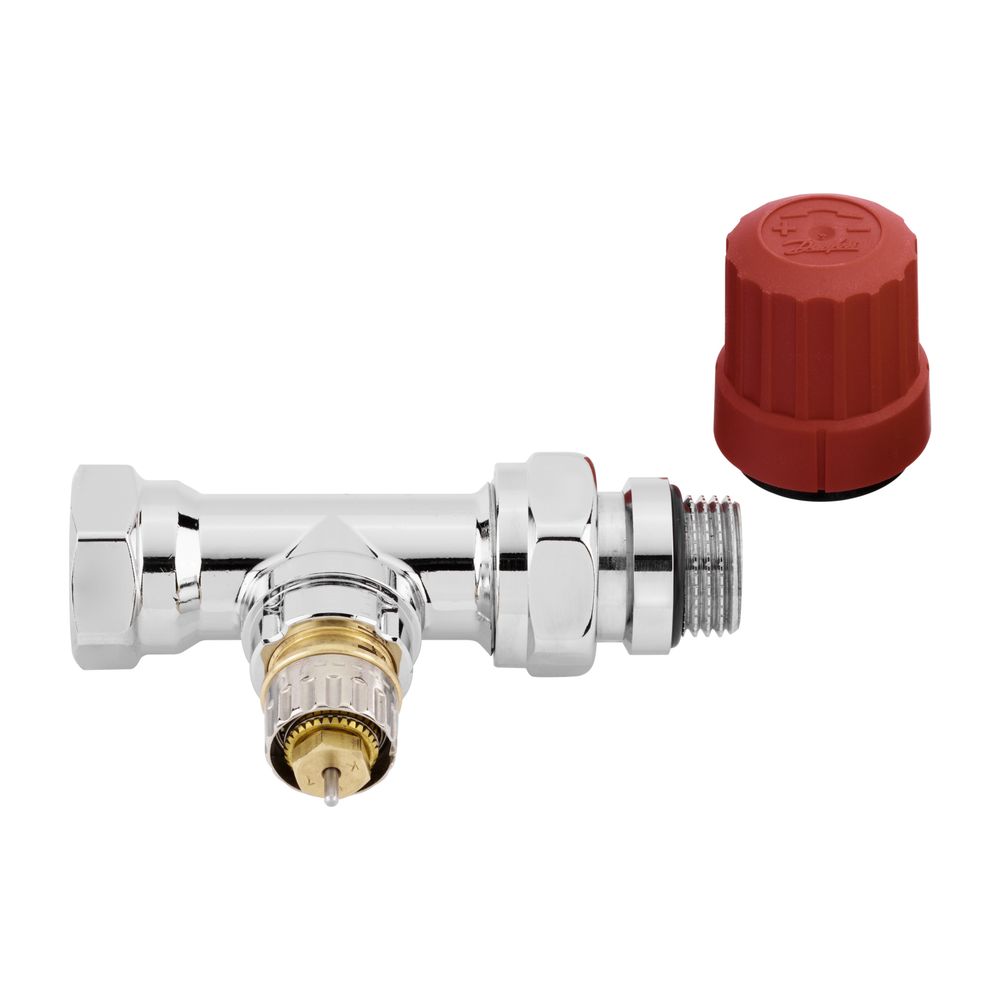

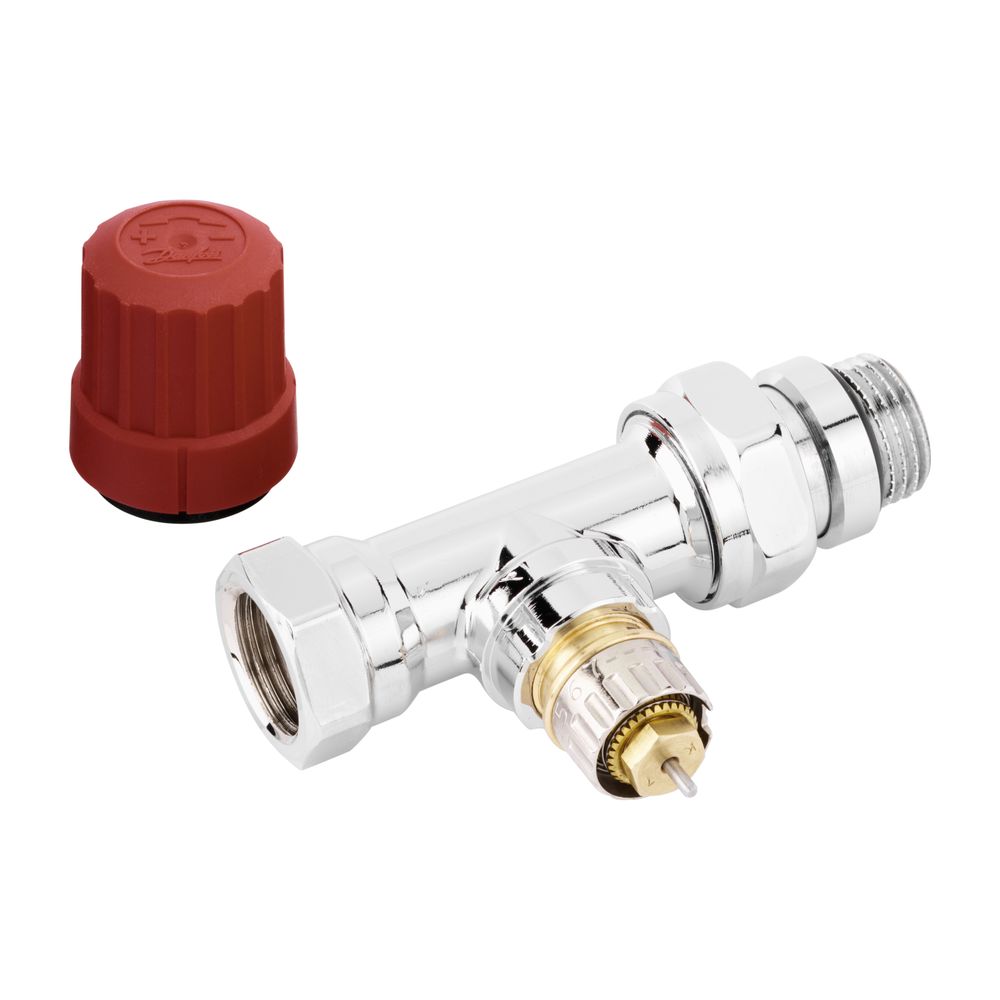

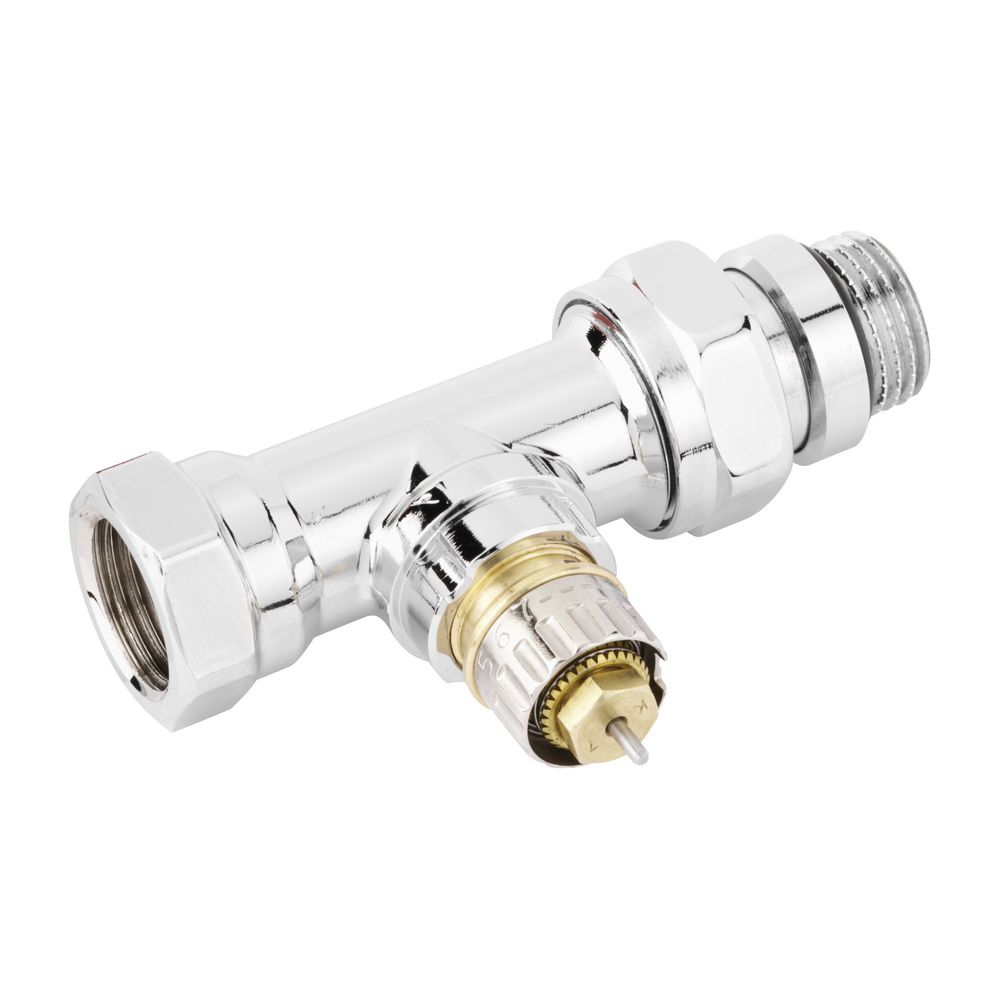

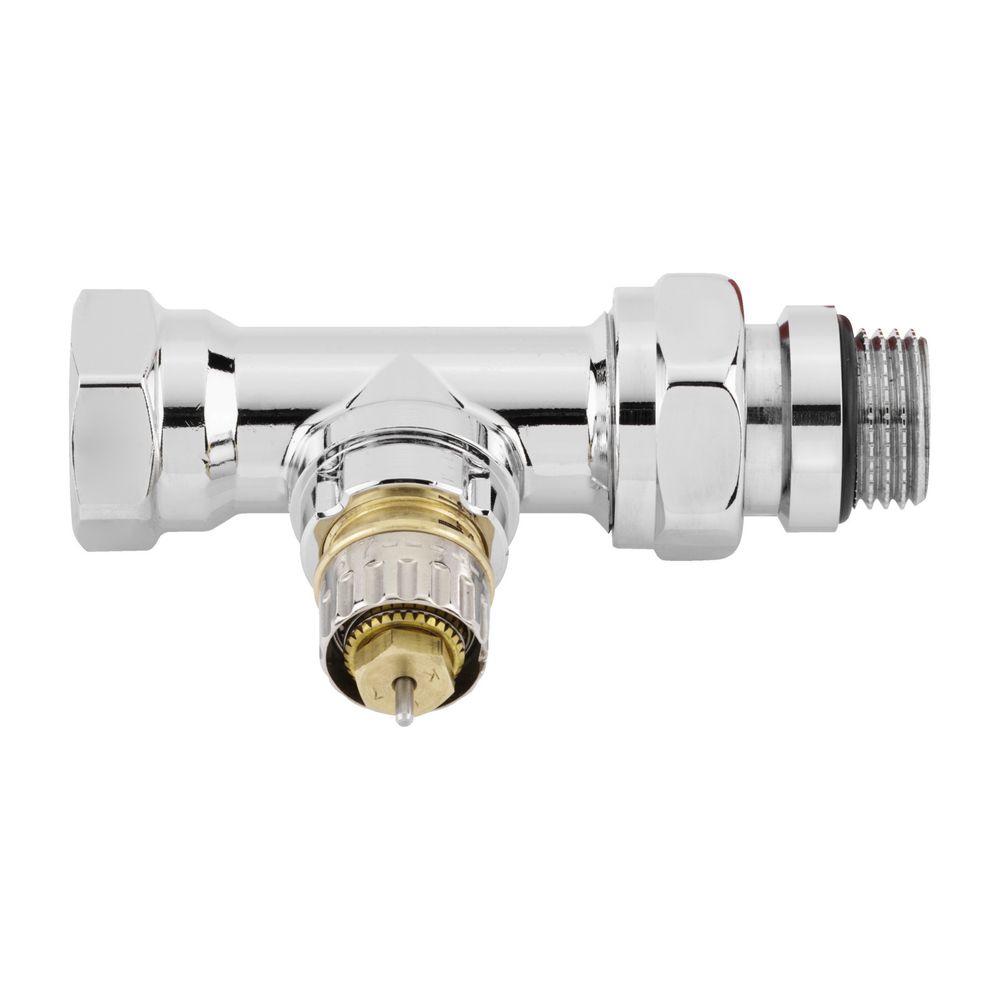

Danfoss Ventilgehäuse RA-NCX 15 R 1/2", Durchgangsausführung, verchromt

Das Danfoss Ventilgehäuse RA-NCX 15 R 1/2" in Durchgangsausführung und verchromter Oberfläche ist ein voreinstellbares Bauteil, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es ermöglicht eine präzise Heizwasserverteilung und ist kompatibel mit verschiedenen Danfoss Fühlerelementen sowie thermischen Stellantrieben. Dieses Ventilgehäuse bietet eine präzise Voreinstellung und erfüllt die Anforderungen der Euronorm EN 215.

Welche Eigenschaften zeichnen das Danfoss Ventilgehäuse RA-NCX 15 aus?

Das Danfoss Ventilgehäuse RA-NCX 15 ist aus Messing MS 58 gefertigt und verfügt über eine verchromte Oberfläche. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle, was eine präzise Anpassung ermöglicht. Eine Besonderheit ist die O-Ring-Stopfbuchse, die sich unter Anlagendruck ohne Entleerung des Systems auswechseln lässt. Eine Staubkappe (Bauschutzkappe) mit roter Stellschraube ist vorhanden. Die Ausführung ist als Schlussstück/Innengewinde mit einem Heizkörperanschluss von R 1/2 Zoll (15) ausgeführt.

Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-NCX 15 geeignet?

Das RA-NCX 15 Ventilgehäuse ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert. Es ist kompatibel mit einer Reihe von Danfoss Fühlerelementen, darunter RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection. Auch die Kombination mit thermischen Stellantrieben TWA ist möglich. Die technischen Daten des Ventilgehäuses in Verbindung mit Danfoss RA 2000 und RAW Fühlern erfüllen die Anforderungen der Euronorm EN 215. Zudem ist es für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Welche technischen Leistungsdaten bietet das Ventilgehäuse?

Das Danfoss Ventilgehäuse RA-NCX 15 ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,43/0,73 m³/h. Eine Messmöglichkeit des Differenzdruckes ist gegeben.

Technische Daten

• Typ: RA-NCX 15
• Anschlussgröße Heizkörper: 1/2 Zoll (DN 15)
• Oberfläche: verchromt
• Material Gehäuse: Messing MS 58
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (bei AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Abmessung Thermostatanschluss: Klick 22
• Voreinstellung: ohne Schlagdämpfer

Das Danfoss Ventilgehäuse RA-NCX 15 bietet eine zuverlässige und präzise Regelung für Zweirohr-Heizungsanlagen. Mit seiner voreinstellbaren Funktion, der robusten Messing MS 58 Konstruktion und der verchromten Oberfläche ist es eine langlebige Lösung. Die Kompatibilität mit verschiedenen Danfoss Fühlerelementen und die Einhaltung relevanter Normen wie EN 215 unterstreichen die Qualität und Flexibilität dieses Ventilgehäuses, das für Drücke bis 10 bar und Temperaturen bis 120 °C ausgelegt ist.
