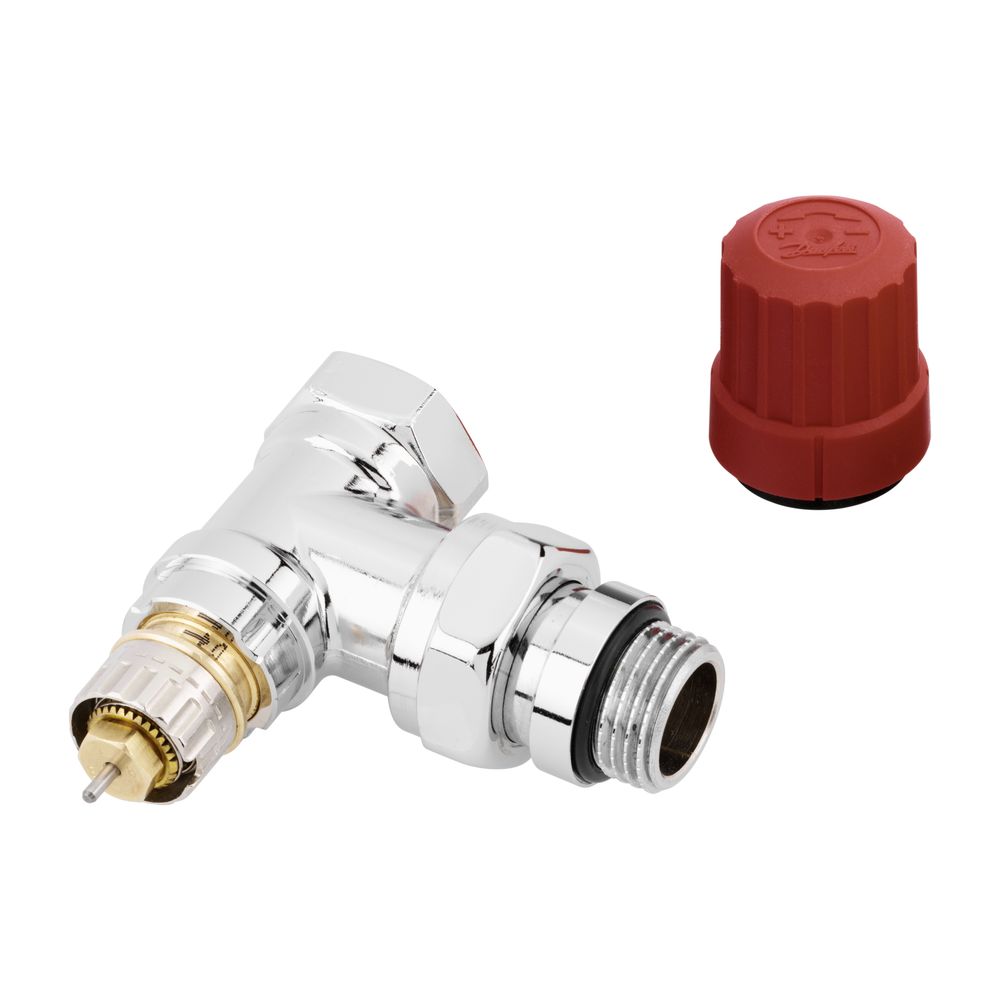

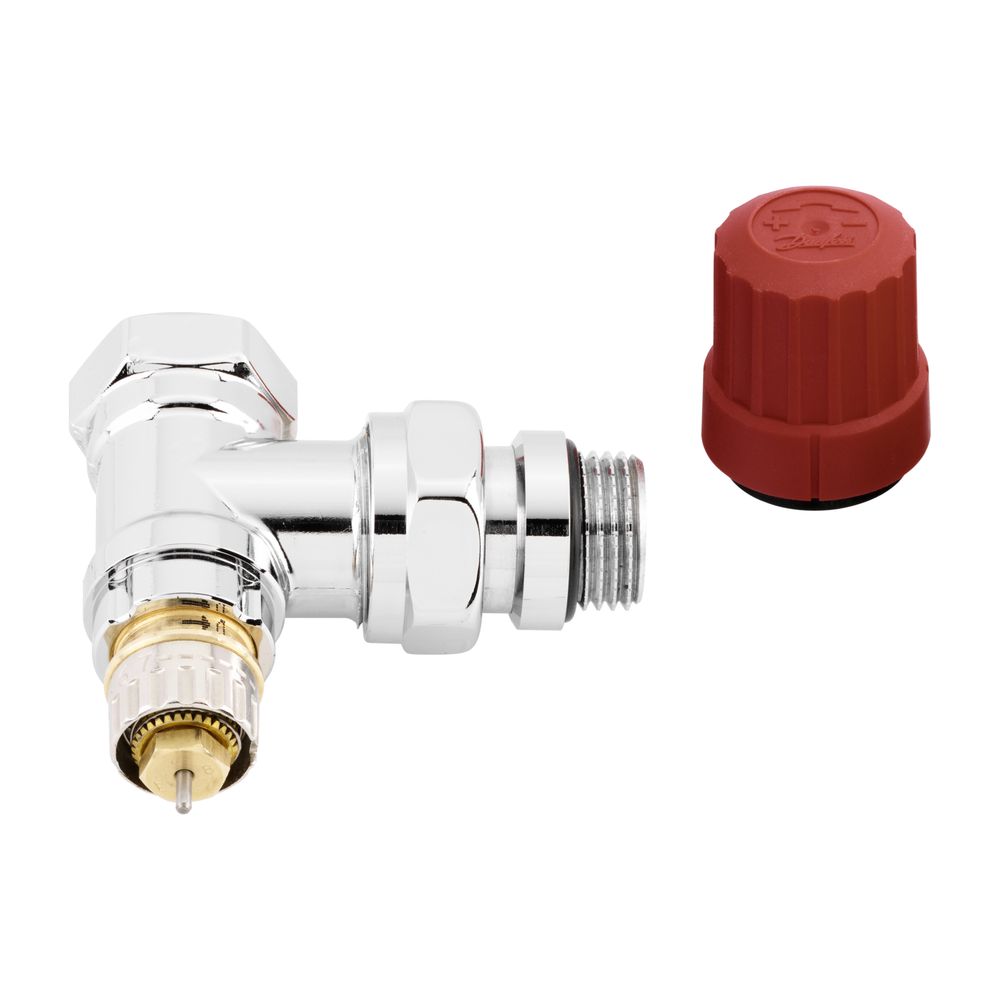

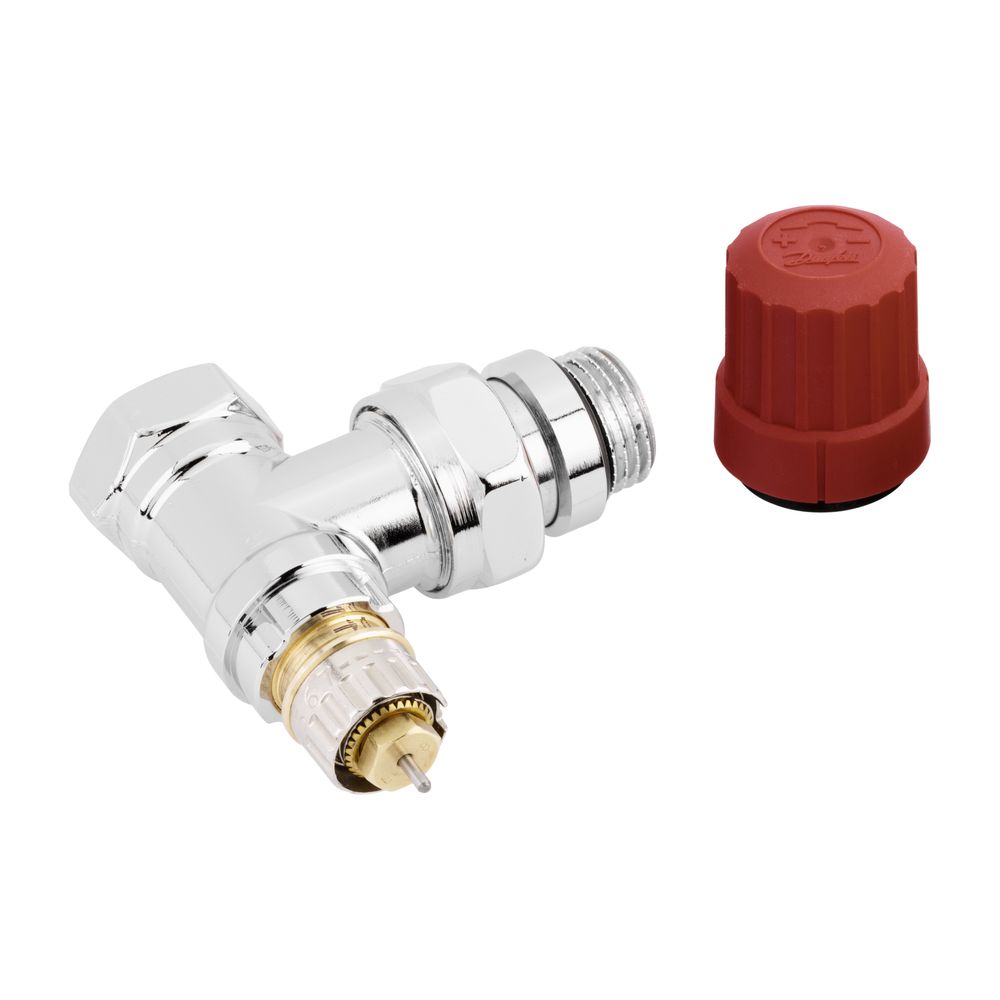

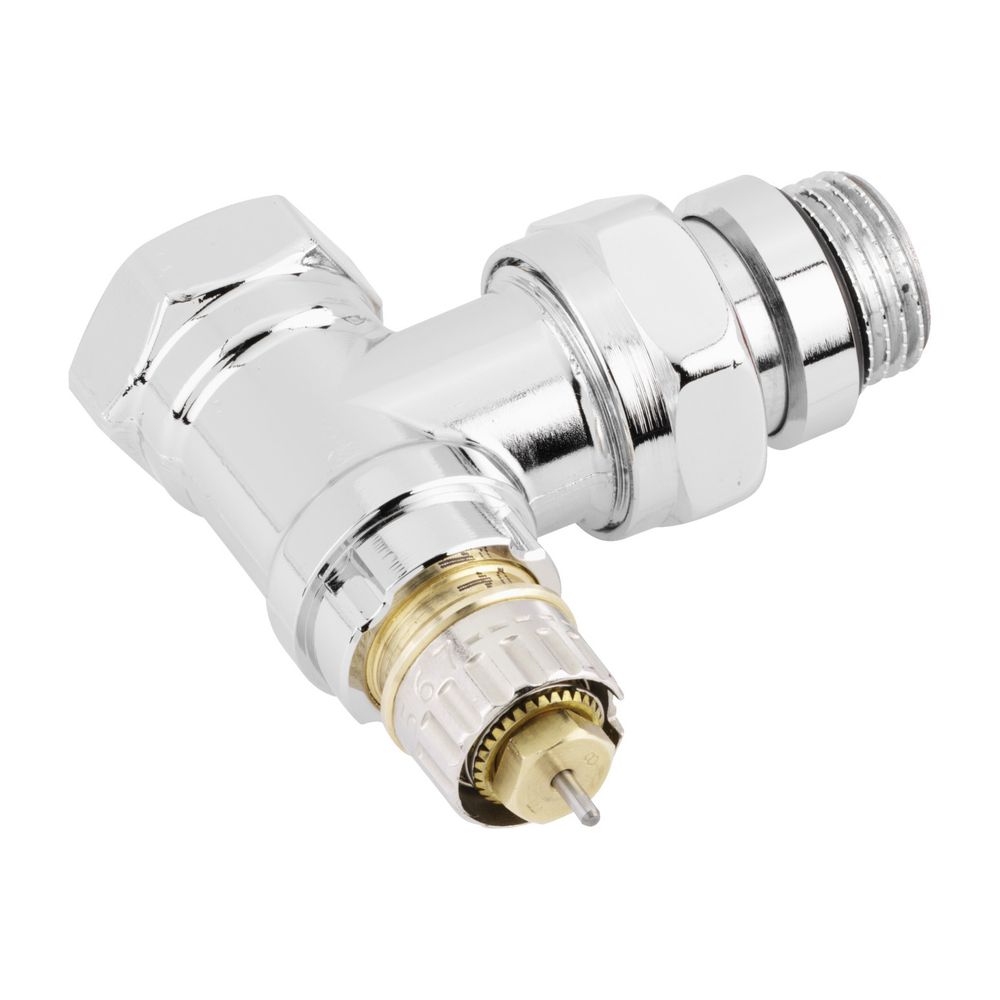

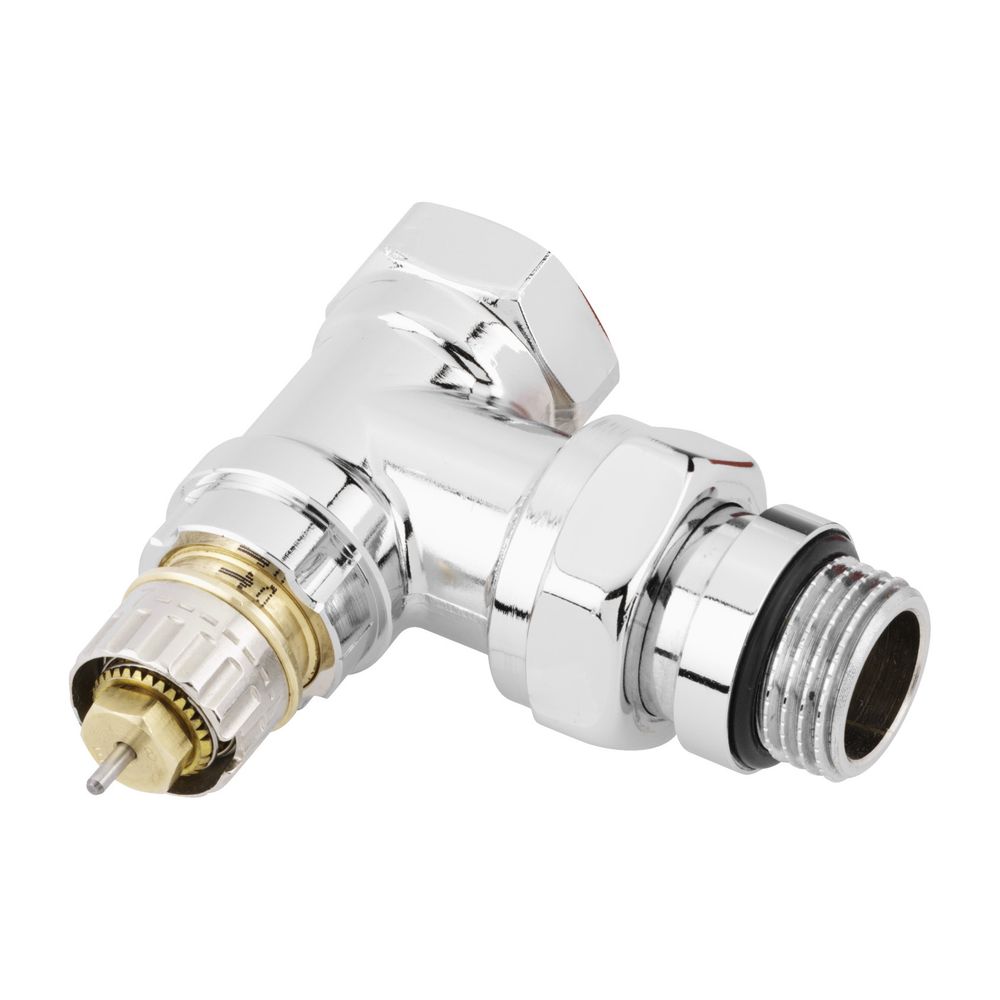

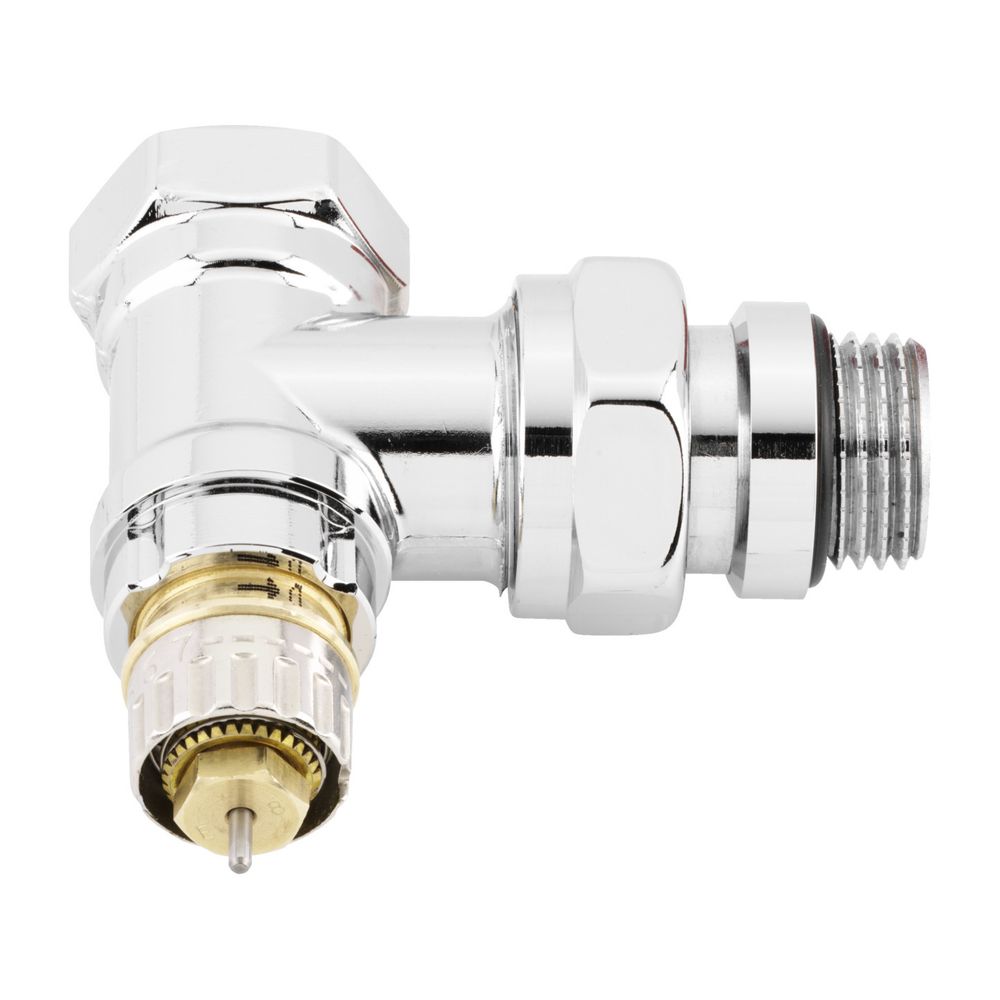

Danfoss Ventilgehäuse RA-NCX 15 R 1/2", Eckausführung, verchromt

Das Danfoss Ventilgehäuse RA-NCX 15 R 1/2" in Eckausführung und verchromter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es ermöglicht eine präzise Regelung der Heizkörpertemperatur und erfüllt die Anforderungen der Euronorm EN 215. Die verchromte Ausführung bietet eine ansprechende Optik und Schutz gegen Korrosion.

Für welche Heizsysteme ist das Ventilgehäuse geeignet?

Das Ventilgehäuse RA-NCX 15 ist primär für Zweirohr-Pumpenwarmwasseranlagen ausgelegt. Es ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, RA PLUS und RAW. Zudem lässt es sich mit den Designfühlern RAX aus der X-tra Collection sowie thermischen Stellantrieben der TWA-Serie kombinieren. Diese Vielseitigkeit ermöglicht flexible Lösungen für unterschiedliche Heizungsinstallationen und entspricht den Planungen nach DIN V 4701/10 sowie dem AP-Bereich ≤ 1K (EnEV).

Welche Funktionen bietet die Voreinstellung?

Das Danfoss Ventilgehäuse RA-NCX 15 verfügt über eine präzise Voreinstellung mittels Kulisse und optischer Einstellkontrolle. Diese Funktion ermöglicht eine genaue Anpassung an die jeweiligen Systemanforderungen und trägt zur Energieeffizienz der Heizungsanlage bei. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Die Voreinstellung ist ohne Schlagdämpfer ausgeführt und ermöglicht eine zuverlässige Funktion.

Aus welchen Materialien besteht das Ventilgehäuse und wie ist die Wartung?

Das Gehäuse des Danfoss Ventilgehäuses besteht aus robustem Messing MS 58. Die Oberfläche ist verchromt, was zusätzlichen Korrosionsschutz bietet. Eine besondere Eigenschaft ist die O-Ring Stopfbuchse, die sich bei Bedarf unter Anlagendruck auswechseln lässt, ohne dass die gesamte Anlage entleert werden muss. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden. Für eine optimale Funktion wird empfohlen, die Zusammensetzung des Heizwassers gemäß der VDI Richtlinie 2035 zu beachten, um Steinbildung und Korrosion vorzubeugen.

Welche technischen Leistungsdaten sind relevant?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,04 bis 0,90 m³/h. Für den AP-Bereich 1/2K mit RA-Fühler werden Kv-Werte von 0,43 m³/h und 0,73 m³/h angegeben. Der allgemeine Kv-Wert liegt zwischen 0,04 und 0,51 m³/h. Der Heizkörperanschluss ist R 1/2 Zoll (DN 15) und der Thermostatanschluss ist als Klick 22 ausgeführt. Die Bauhöhe beträgt 47 mm, und das Ventilgehäuse ist als rechtwinklige Eckausführung mit Innengewinde konzipiert.

Wie erfolgt die Montage und Bedienung?

Für die Montage des Ventilgehäuses sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Die Bedienung erfolgt thermostatisch über einen weißen Knopf. Das Ventilgehäuse ist vorab einstellbar und verfügt über eine thermostatische Vorbereitung.

Technische Daten

• Typ: RA-NCX 15
• Anschlussgröße Heizkörper: R 1/2 Zoll (DN 15)
• Oberfläche: verchromt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert (mit Stellantrieb): 0,04-0,90 m³/h
• Kv-Wert (AP Bereich 1/2K mit RA-Fühler): 0,43/0,73 m³/h
• Bauhöhe: 47 mm
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-NCX 15 bietet eine zuverlässige und präzise Regelung für Zweirohr-Heizungsanlagen. Mit seiner robusten Messingkonstruktion, der verchromten Oberfläche und der Möglichkeit zum Austausch der O-Ring Stopfbuchse unter Anlagendruck stellt es eine langlebige Lösung dar. Es ist für einen maximalen Betriebsdruck von 10 bar und eine Vorlauftemperatur von bis zu 120 °C ausgelegt und erfüllt die Anforderungen der Euronorm EN 215.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-NCX 15
• 1x Staubkappe
