Beschreibung

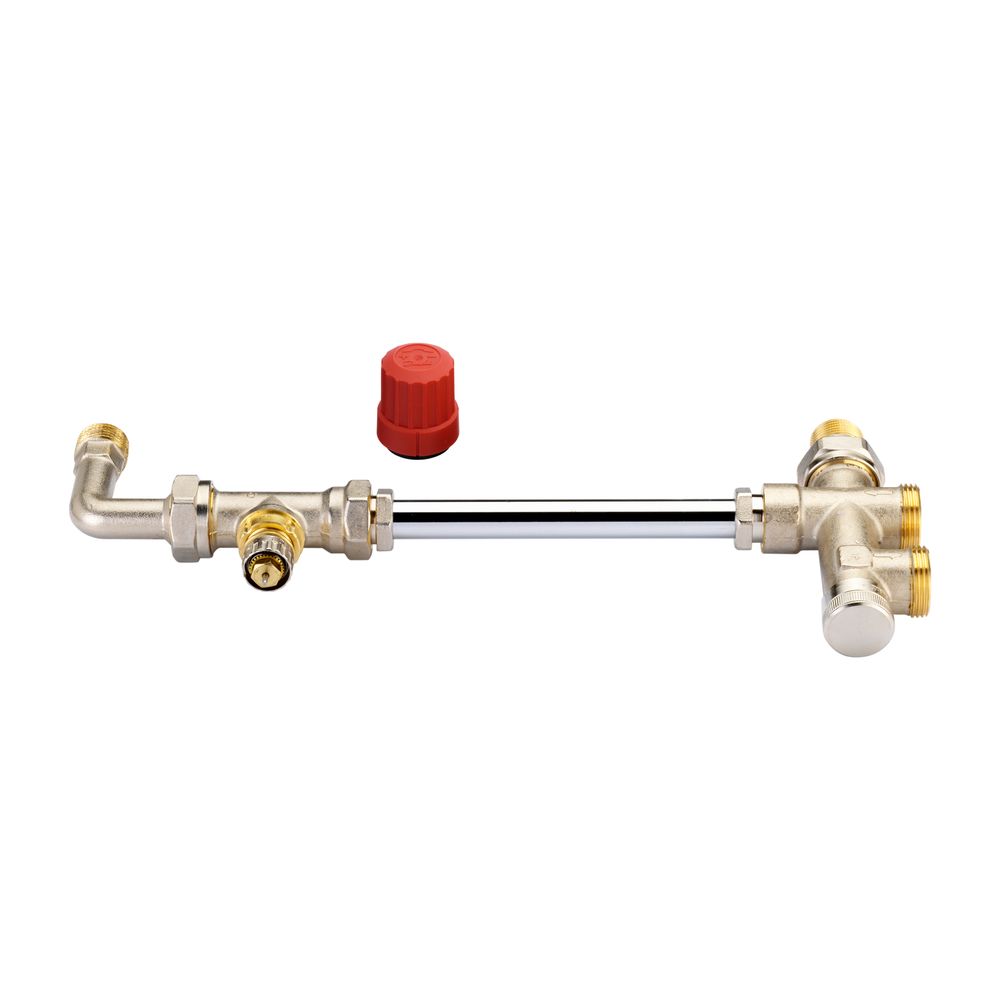

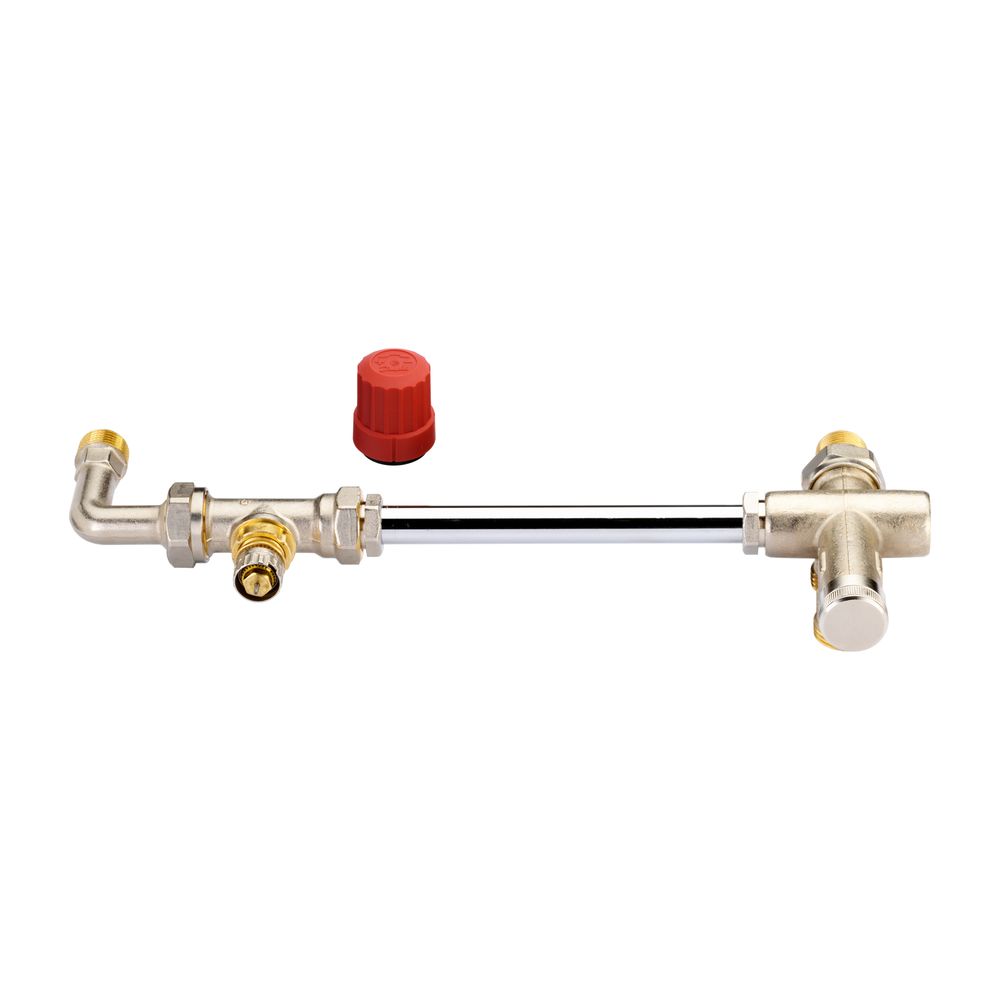

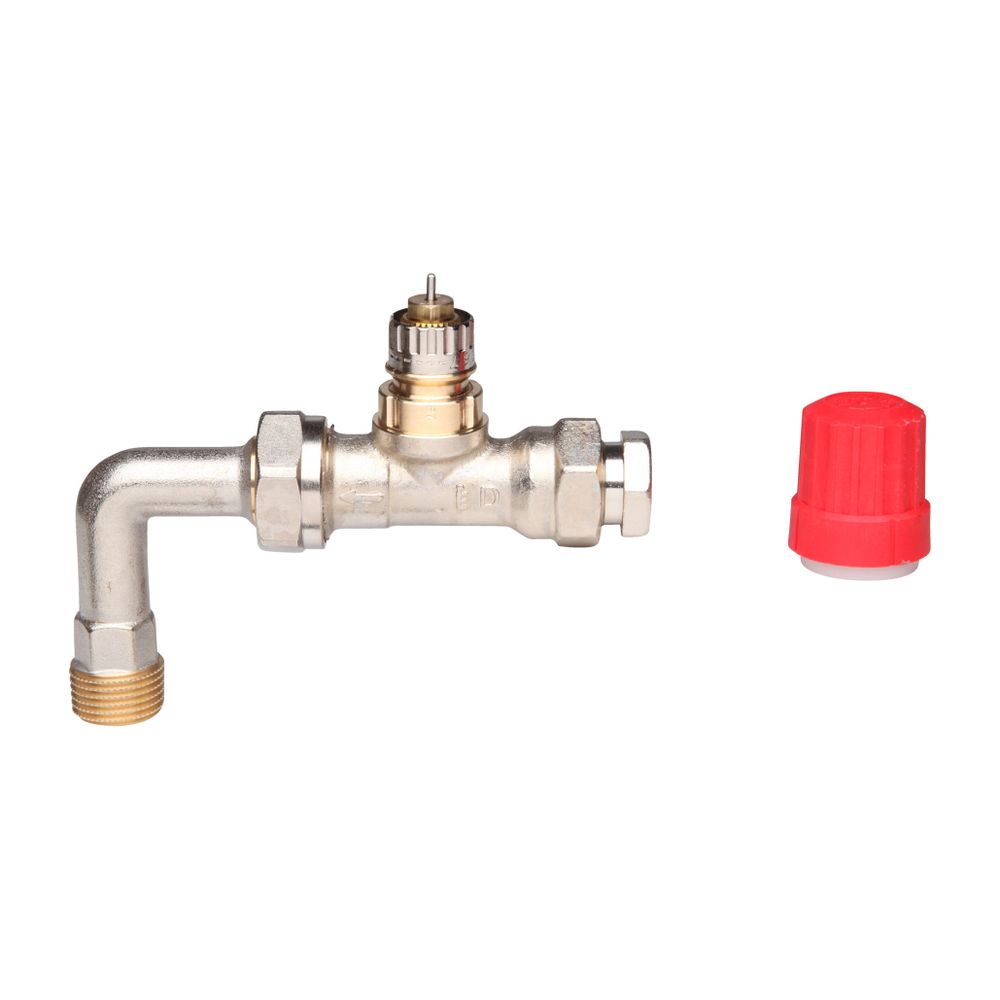

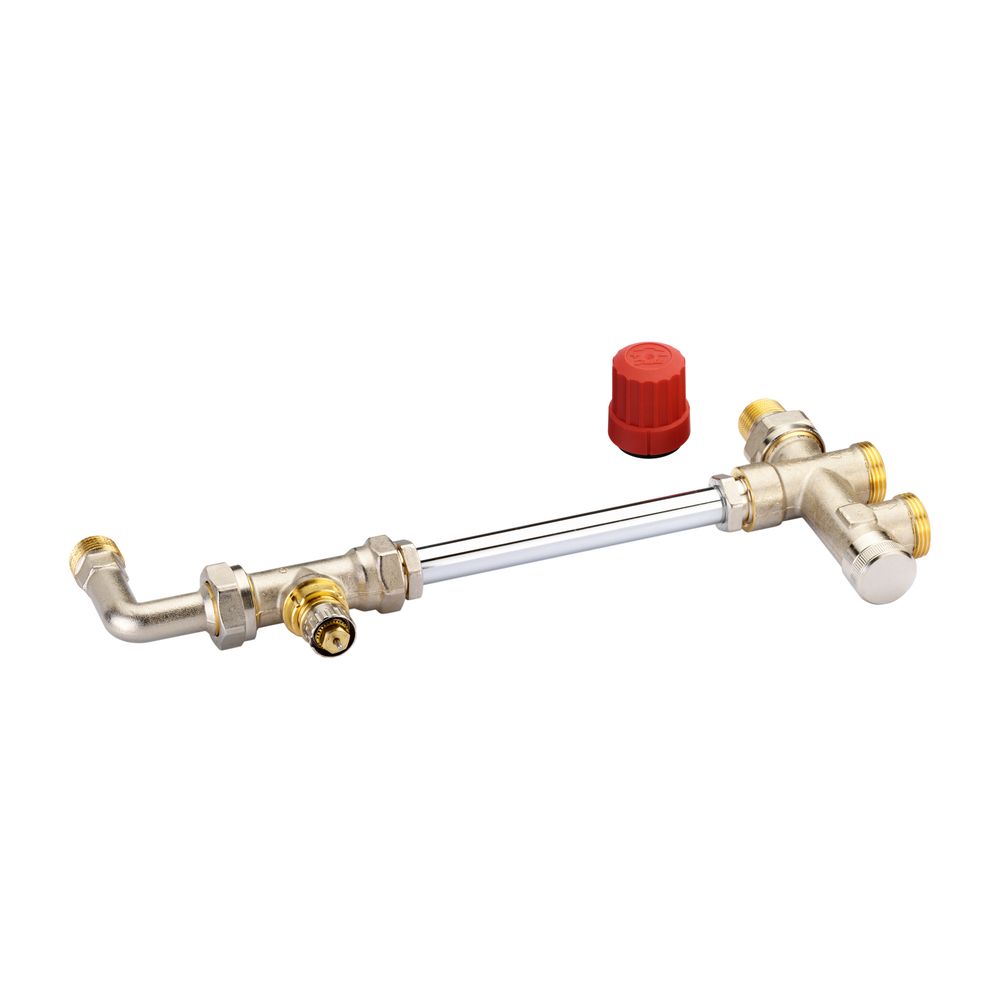

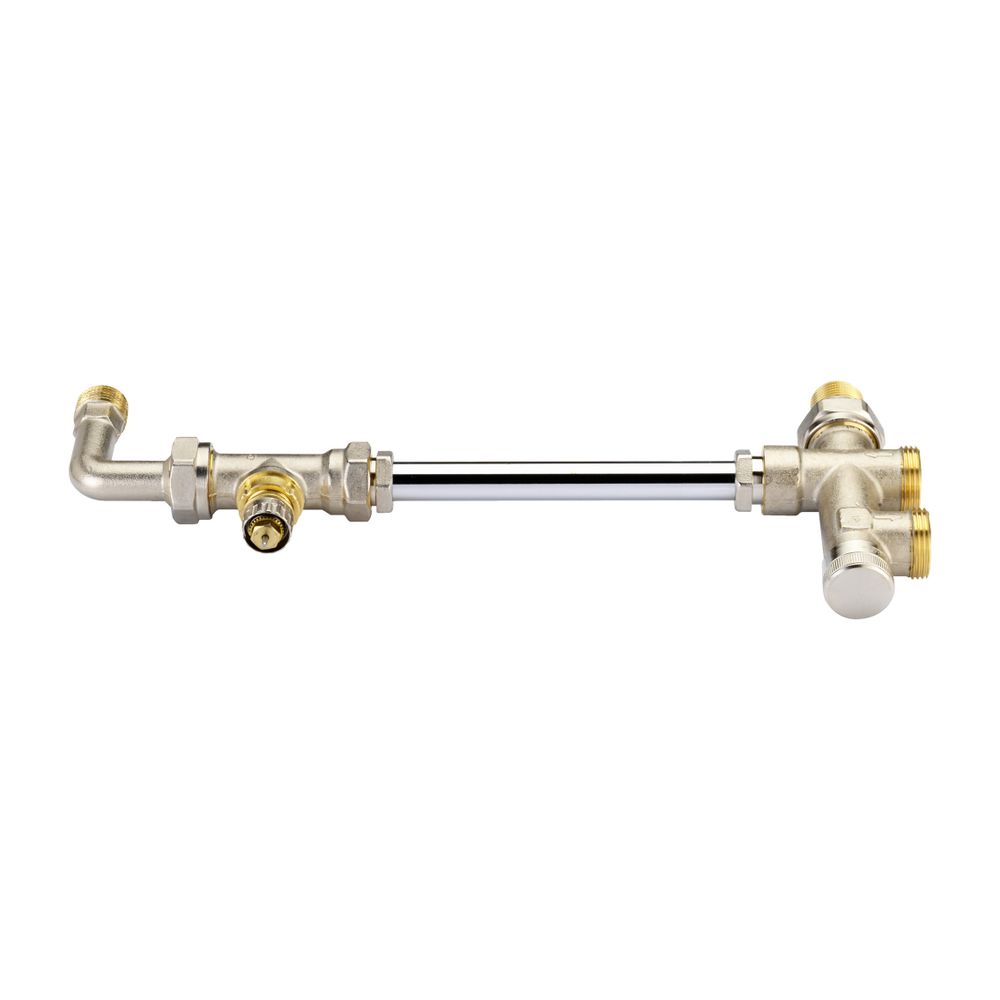

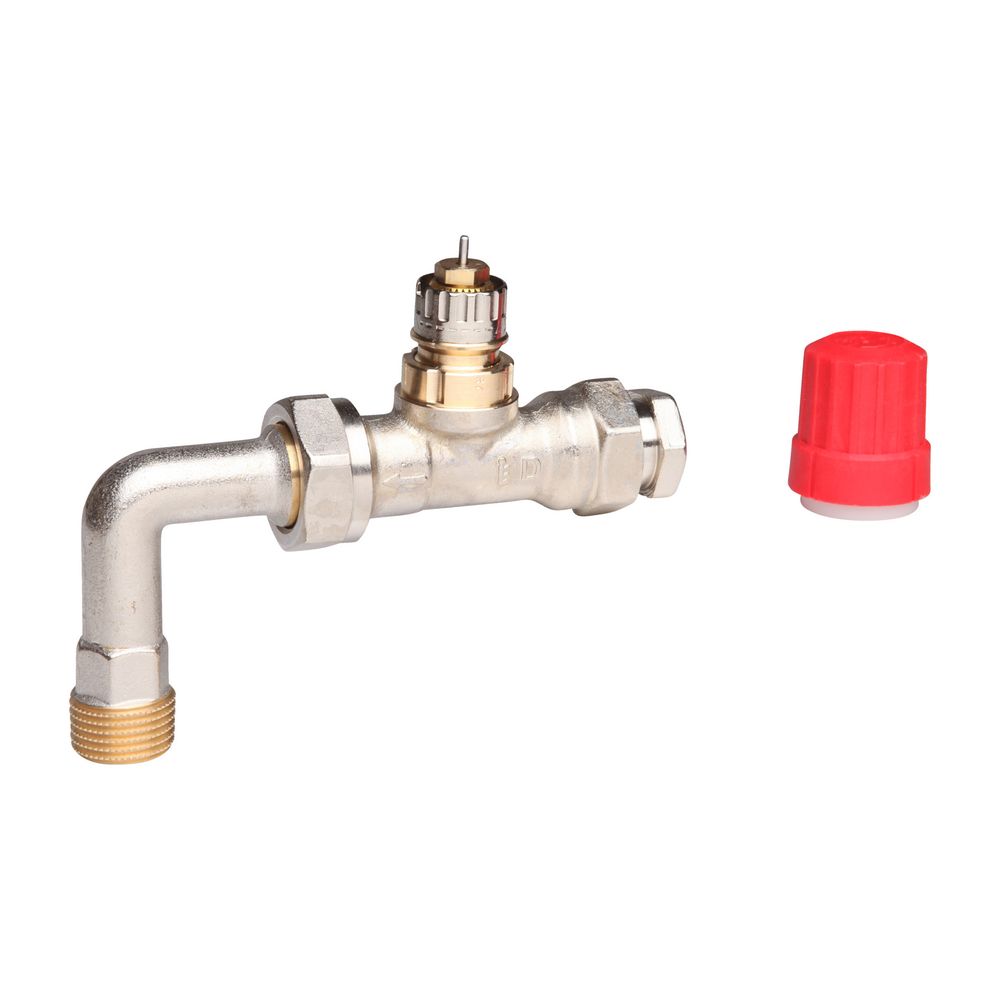

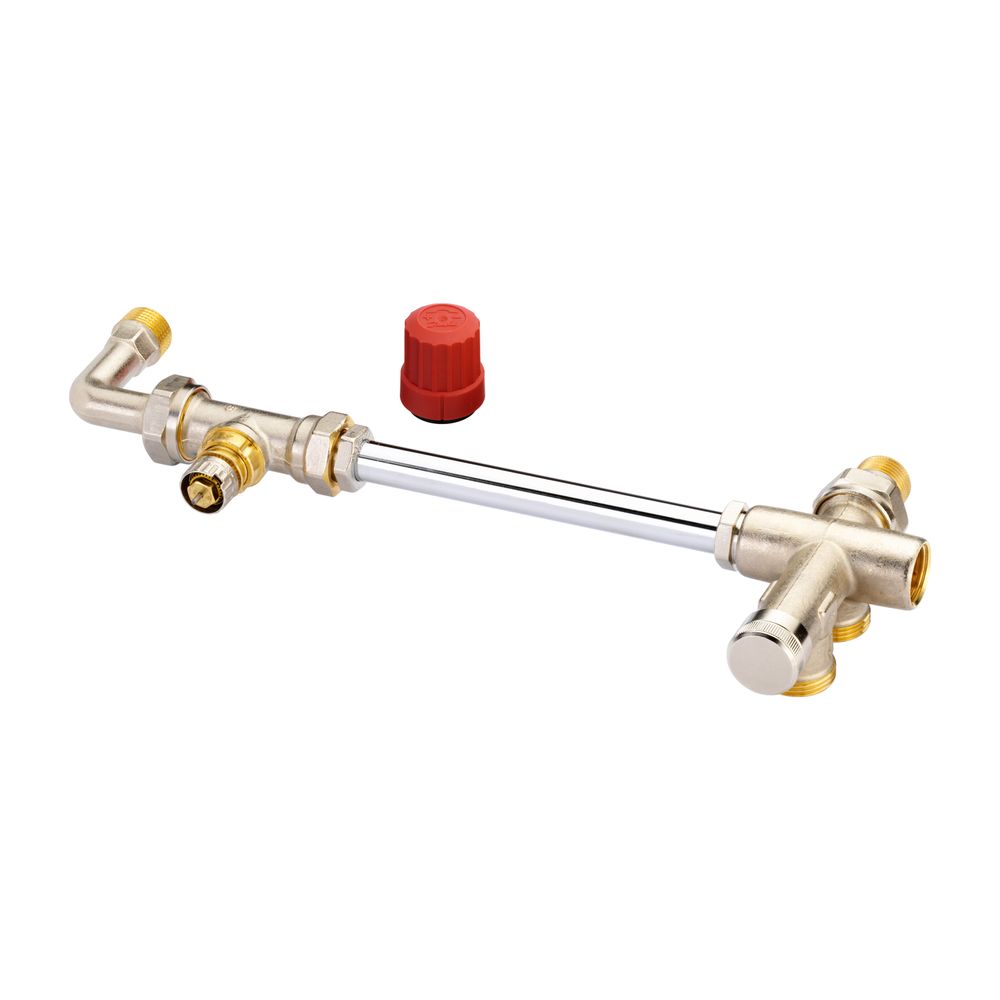

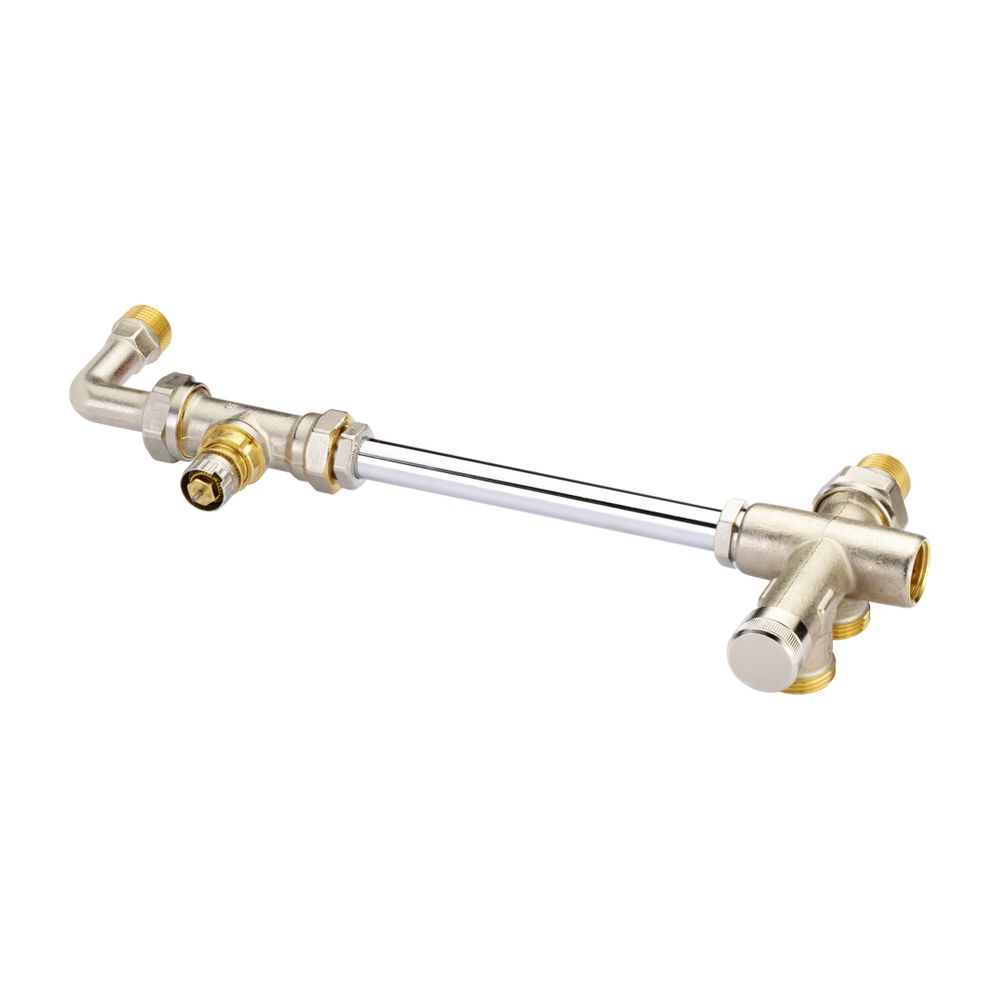

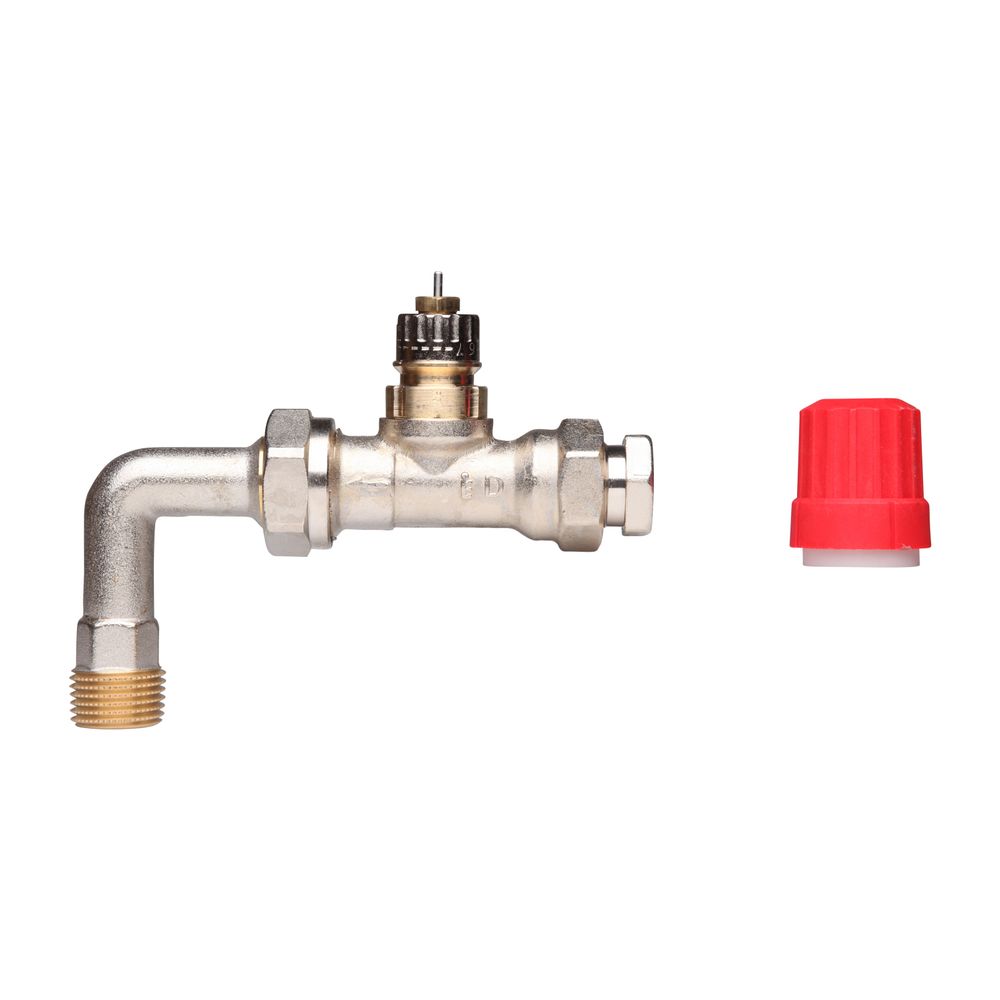

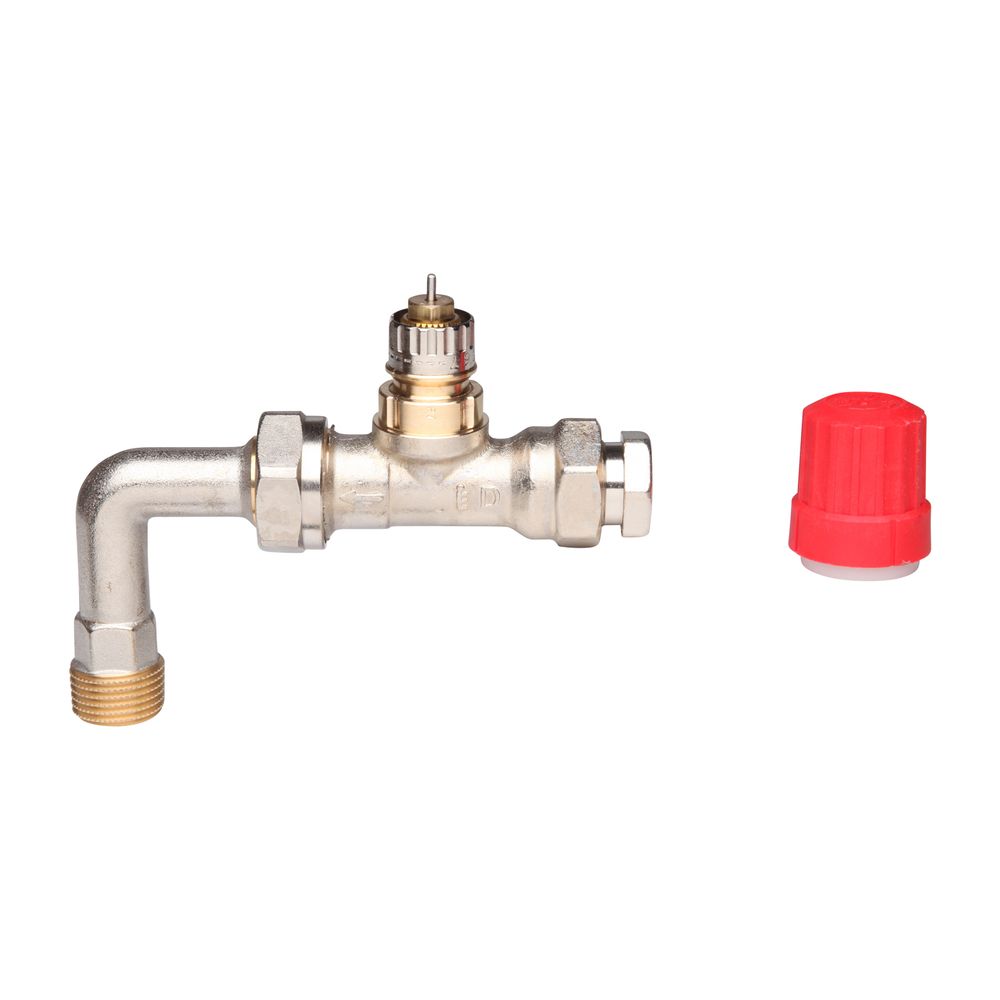

Danfoss Ventilgehäuse RA-K Durchgangsausführung mit Bogen, R 1/2", Kvs: 2,5
Das Danfoss Ventilgehäuse RA-K in Durchgangsausführung mit Bogen ist eine absperrbare Anschlussgarnitur für Heizkörper in Zweirohranlagen. Es ist für den Bodenanschluss konzipiert und verfügt über eine integrierte Voreinstellung zur Mengenbegrenzung. Mit einem Heizkörperanschluss von R 1/2 Zoll und einem Kvs-Wert von 2,5 m³/h ermöglicht es eine präzise Regelung der Wassermenge.
Wie ist das Danfoss Ventilgehäuse RA-K aufgebaut und wofür wird es verwendet?

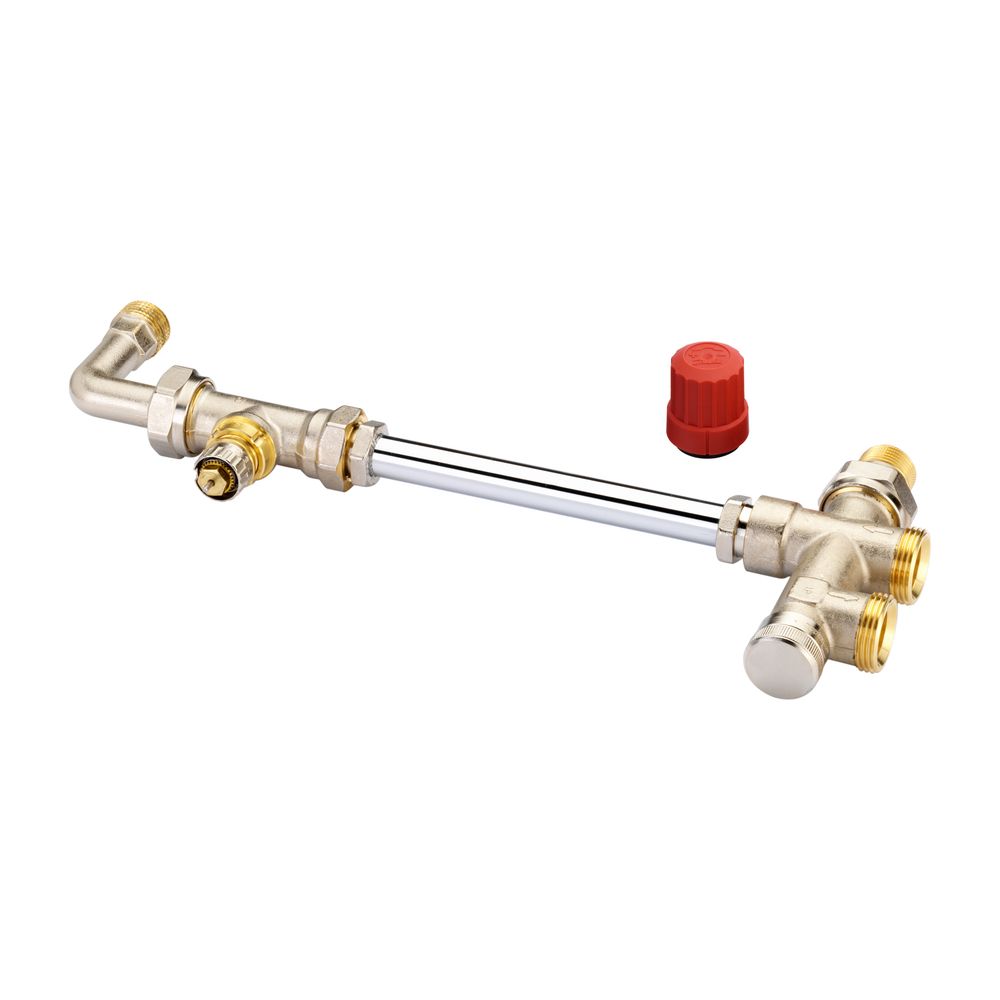

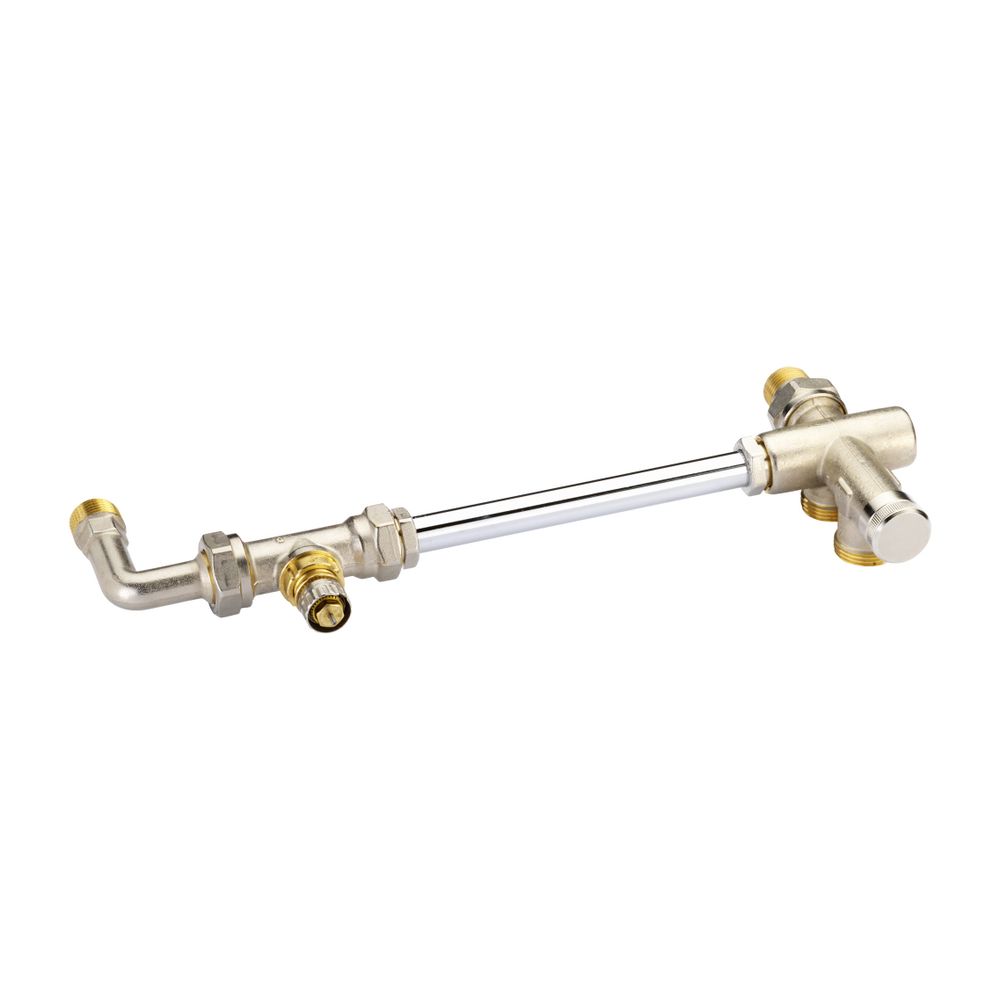

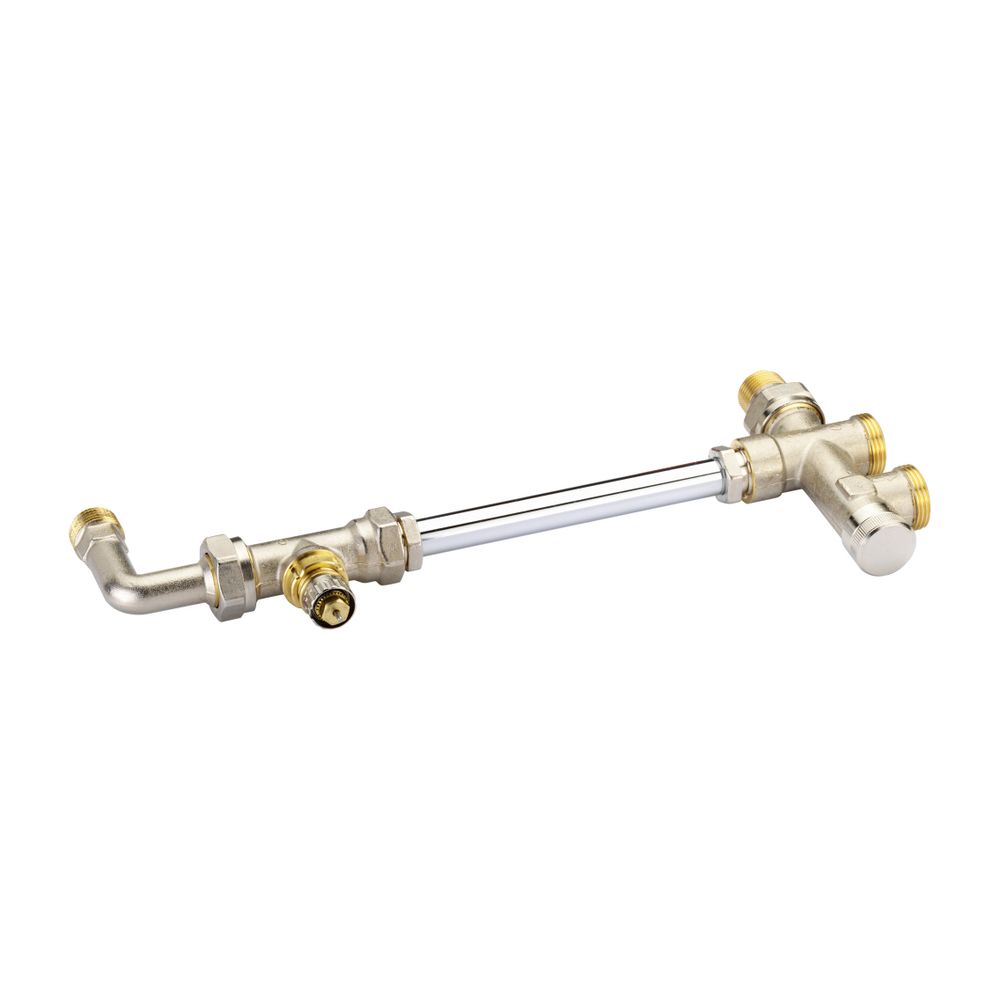

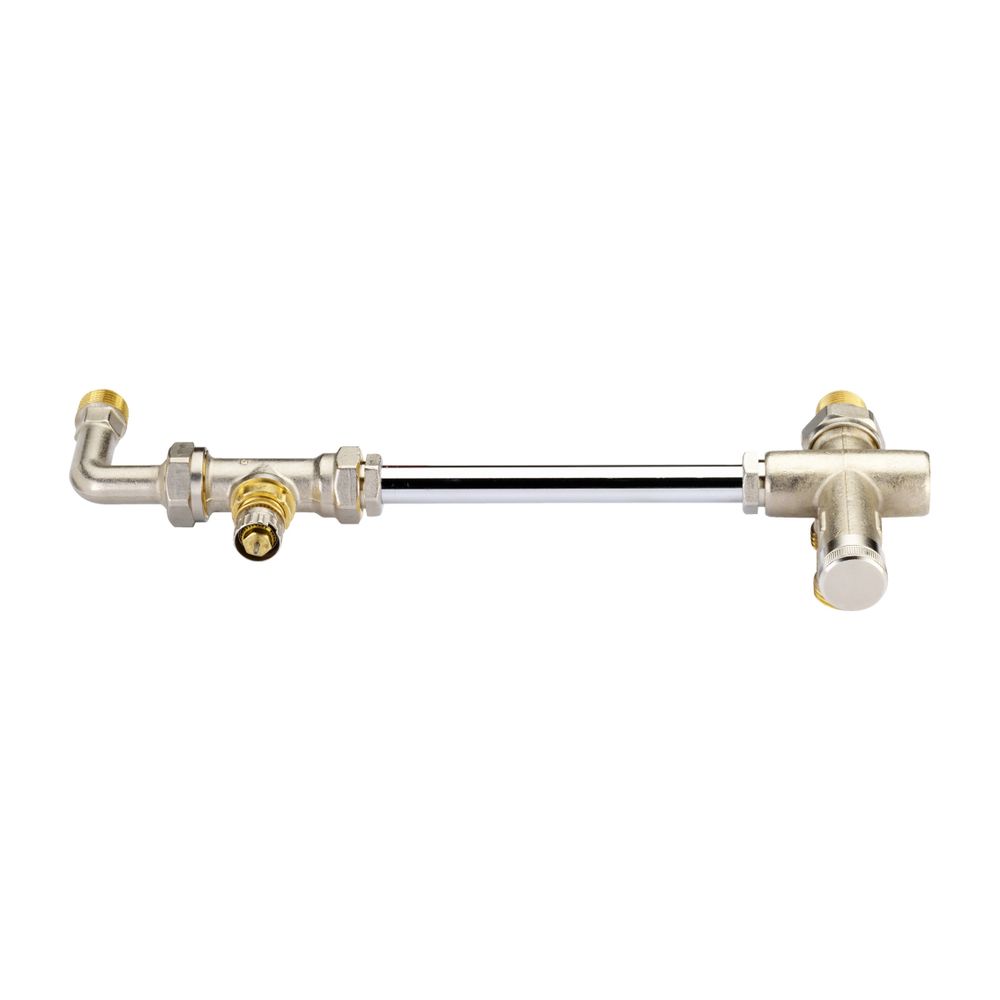

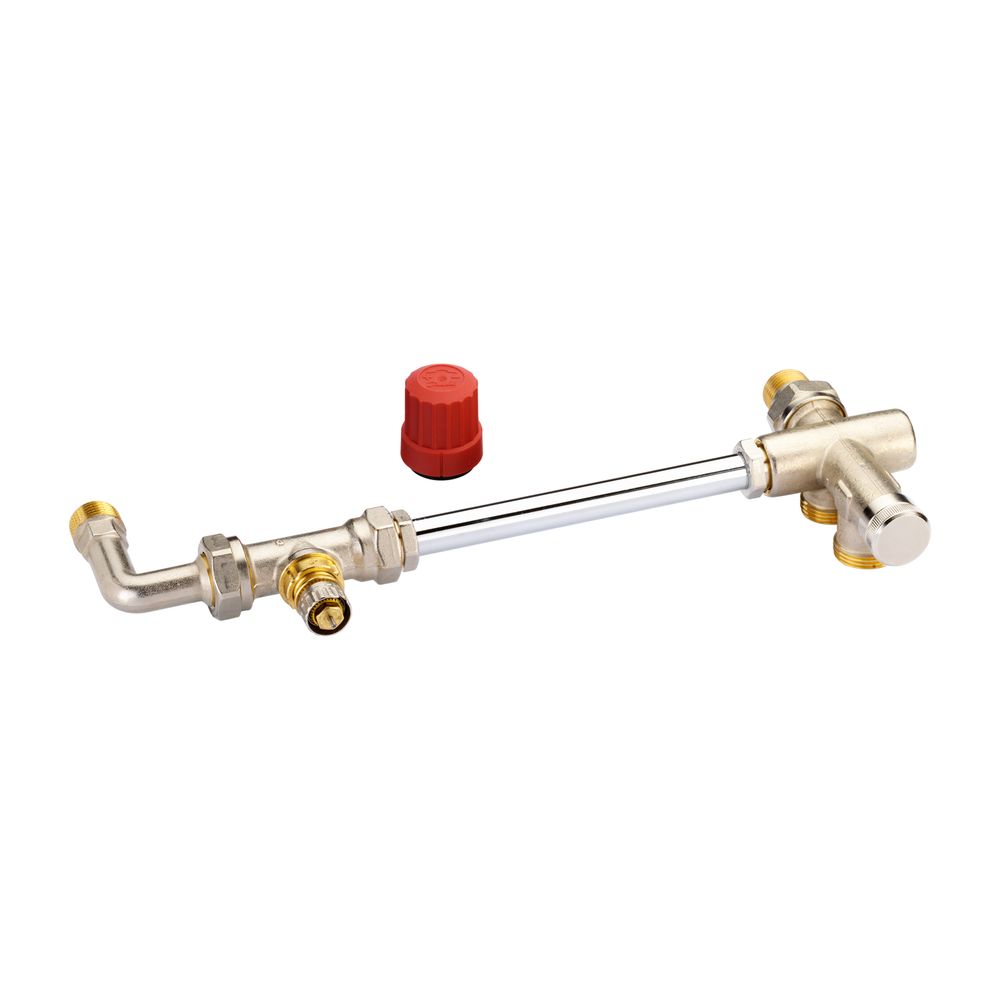

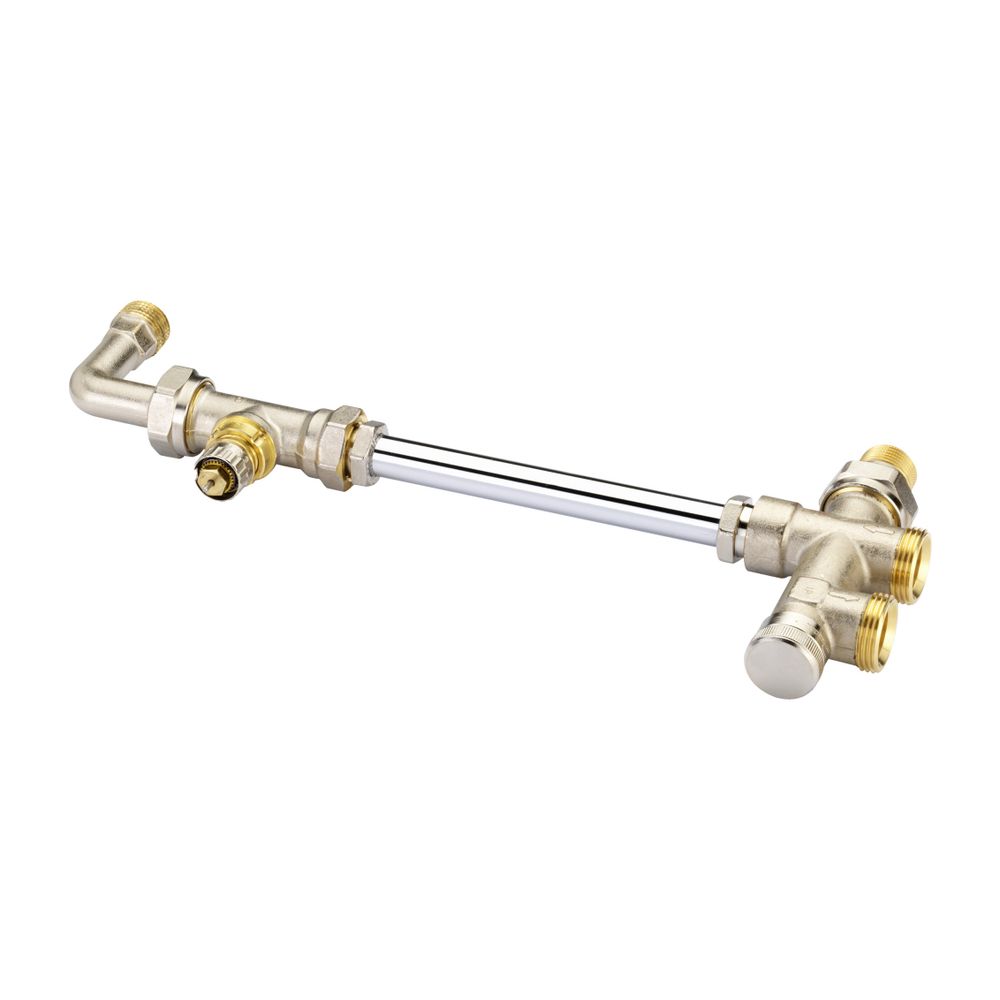

Das Ventilgehäuse RA-K ist eine universell einsetzbare Anschlussgarnitur für Heizkörper. Es besteht aus einem absperrbaren Kupplungsgehäuse, einem Verbindungsrohr sowie einem Ventilgehäuse. Dieses Steigrohrventil ist speziell für Zweirohranlagen mit Pumpe ausgelegt und dient der Begrenzung der Wassermenge durch seine integrierte Voreinstellung. Die Ausführung Typ RA-K ist für den Bodenanschluss vorgesehen.
Welche technischen Merkmale und Kompatibilitäten bietet das Ventilgehäuse?
Das Ventilgehäuse ist thermostatisch vorbereitet und passt zu Danfoss Fühlerelementen der Serien RA 2000, living eco, living connect und RAW sowie den thermischen Stellantrieben Typ TWA. In Kombination mit diesen Fühlerelementen ist das Steigrohrventil für Planungen nach DIN V 4701/10 und einem AP-Bereich kleiner oder gleich 1K (EnEV) geeignet. Es ist vernickelt und verfügt über ein gebogenes Schlussstück mit Innengewinde. Eine Vorabeinstellung ist möglich.
Was ist bei der Installation und dem Betrieb zu beachten?
Für eine rationelle Montage bei im Fußboden verlegten Anbindungsrohren steht eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer-, Verbund- und VPE-Kunststoffrohre zur Verfügung. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.
Technische Daten
- Heizkörperanschluss: R 1/2 Zoll (15)
- Kvs-Wert: 2,5 m³/h
- Bauhöhe: 97
- Abmessung Thermostatanschluss: Klick 22
- Ausführung: Schlussstück/Innengewinde
- Geeignet für: Zweirohrsystem
- Oberflächenschutz: vernickelt
- Vorab einstellbar: ja
- Mit gebogenem Schlussstück: ja
- Mit Staubkappe: ja
Das Danfoss Ventilgehäuse RA-K bietet eine zuverlässige und effiziente Lösung für die Heizungsinstallation in Zweirohranlagen. Mit seinem Kvs-Wert von 2,5 m³/h und der integrierten Voreinstellung zur Mengenbegrenzung ermöglicht es eine präzise Steuerung der Wassermenge am Heizkörper. Die robuste Bauweise und die Kompatibilität mit Danfoss Fühlerelementen sichern eine langlebige und funktionale Heizungsregelung.
Lieferumfang
- 1x Danfoss Ventilgehäuse RA-K
- 1x Klemmverbinder für Steigrohr
- 1x Quetschset
- 1x Staubkappe
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Verteilergruppen |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-K/KW |
| Hersteller-Artikelnummer | 013G3363 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G3363 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 97 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 13 - 285 |
| Durchsatzkapazität (min 15 kPa) | 15 - 349 |
| EAN-13 | 5702420031798 |
| Farbe des Knopfes | weiß |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,332 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| KV-2-Wert | 0,73 |
| KV-Wert | 0,04 - 0,51 |
| Kvs-Wert | 0,9 |
| Mit gebogenem Schlussstück | ja |
| Mit Quetschset | ja |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne |
| WEEE-Nr. | 66490570 |
