Danfoss Steigrohrventil für 2-Rohranlagen Set RA-K, Heizkörper R 1/2", Anlage: G 3/4" AG

Das Danfoss Steigrohrventil Set RA-K ist eine universell einsetzbare Anschlussgarnitur für Heizkörper in Zweirohranlagen mit Pumpe. Es ist speziell für den Bodenanschluss konzipiert und verfügt über eine integrierte Voreinstellung zur Mengenbegrenzung. Das Set ist absperrbar und für Heizkörper mit R 1/2 Zoll Anschluss sowie für die Anlage mit G 3/4 Zoll AG Anschluss geeignet. Typische Einsatzbereiche sind Heizungsanlagen, die eine präzise Regelung und Absperrung der Heizkörperzufuhr erfordern.

Wofür ist das Danfoss Steigrohrventil RA-K geeignet?

Das Danfoss Steigrohrventil RA-K ist für den Einsatz in Zweirohranlagen mit Pumpe vorgesehen. Es dient als Anschlussgarnitur für Heizkörper und ermöglicht eine effiziente Regelung des Heizwasserdurchflusses. Die integrierte Voreinstellung unterstützt die hydraulische Abstimmung des Heizungssystems, während die Absperrfunktion Wartungsarbeiten am Heizkörper erleichtert. Es ist universell einsetzbar und für Planungen nach DIN V 4701/10 sowie einen AP-Bereich kleiner oder gleich 1K (EnEV) geeignet.

Welche Komponenten umfasst das Steigrohrventil?

Ein Danfoss Steigrohrventil besteht aus einem absperrbaren Kupplungsgehäuse, einem Verbindungsrohr und einem Ventilgehäuse. Das Set RA-K für den Bodenanschluss beinhaltet ein Durchgangsventil mit Bogen und Verschraubung, ein Kupplungsgehäuse mit Absperrung für den Bodenanschluss inklusive Verschraubung sowie zwei Klemmverschraubungen. Die Ausführung ist matt vernickelt.

Mit welchen Systemen ist das Ventil kompatibel?

Das Steigrohrventil RA-K ist thermostatisch vorbereitet und passt zu Danfoss Fühlerelementen wie RA 2000, living eco®, living connect® und RAW. Ebenso ist es mit thermischen Stellantrieben vom Typ TWA kompatibel. Eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer-, Verbund- und VPE-Kunststoffrohre ermöglicht eine rationelle Montage bei im Fußboden verlegten Anbindungsrohren.

Wie erfolgt die Installation des Steigrohrventils?

Für die Installation des Danfoss Steigrohrventils RA-K ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich. Es ist wichtig, dass die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entspricht, um Steinbildung und Korrosion vorzubeugen. Die Anschlussrichtung der Leitungen ist zum Boden/Durchgang, und das Heizungsventil ist in gerader Ausführung mit Bogen ausgeführt.

Technische Daten

• Typ: RA-K
• Anschluss Heizkörper: R 1/2 Zoll
• Anschluss Anlage: G 3/4 Zoll AG
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Anschlussrichtung Leitungen: zum Boden/Durchgang
• Ausführung Heizungsventil: gerade mit Bogen
• Bedienung: ohne
• kv-Wert bei Xp= 2K: 0,04-0,73 m³/h
• Thermostatische Vorbereitung: ja
• Unterblock abschließbar: ja
• Unterblock einstellbar: ja
• Voreinstellung: integriert zur Mengenbegrenzung

Das Danfoss Steigrohrventil Set RA-K bietet eine zuverlässige und flexible Lösung für die Heizkörperanbindung in Zweirohranlagen. Mit seiner absperrbaren Funktion, der integrierten Voreinstellung zur Mengenbegrenzung und der Kompatibilität mit verschiedenen Danfoss Fühlerelementen ermöglicht es eine präzise Regelung und einfache Wartung. Die robuste Ausführung mit matt vernickelter Oberfläche und die einfache Montage machen es zu einer praktischen Wahl für moderne Heizungssysteme, unterstützt durch technische Eigenschaften wie den kv-Wert bei Xp= 2K von 0,04 bis 0,73 m³/h und die Anschlussmaße R 1/2 Zoll sowie G 3/4 Zoll AG.

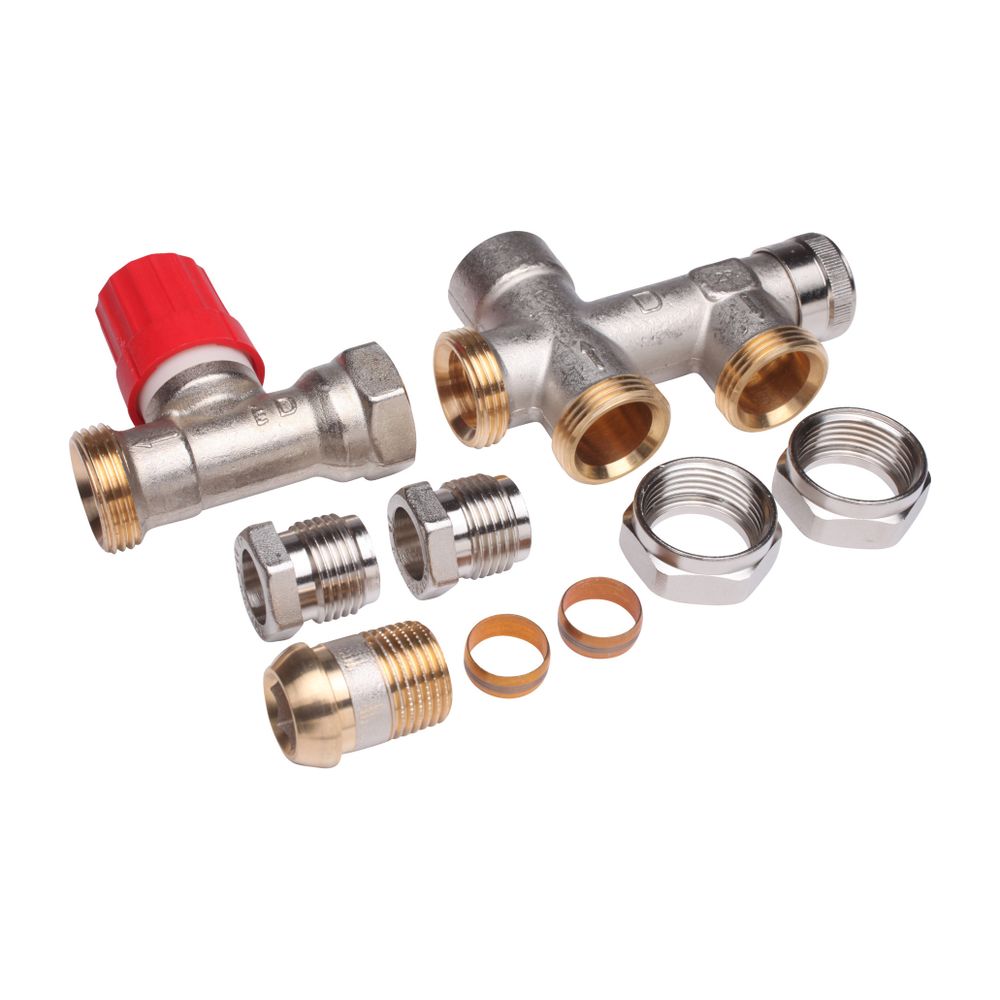

Lieferumfang

• 1x Durchgangsventil mit Bogen und Verschraubung
• 1x Kupplungsgehäuse mit Absperrung für Bodenanschluss inklusive Verschraubung
• 2x Klemmverschraubungen
