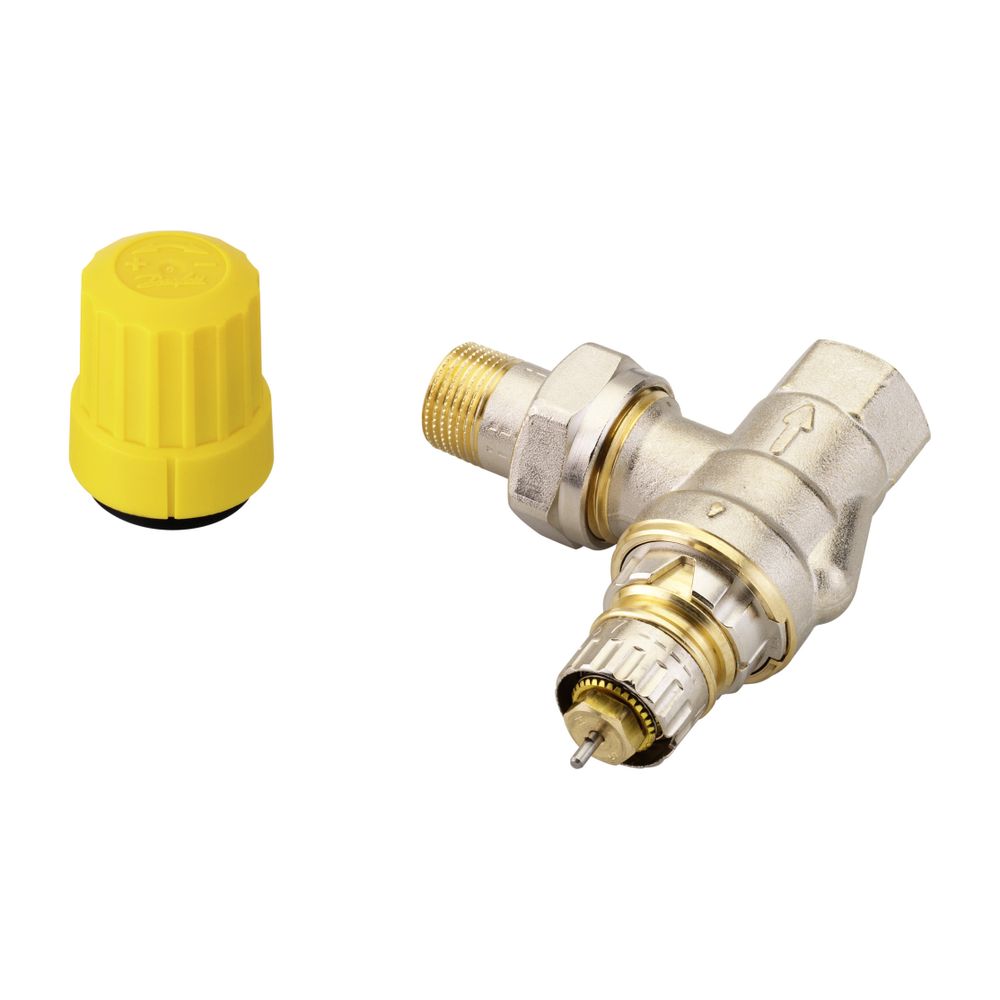

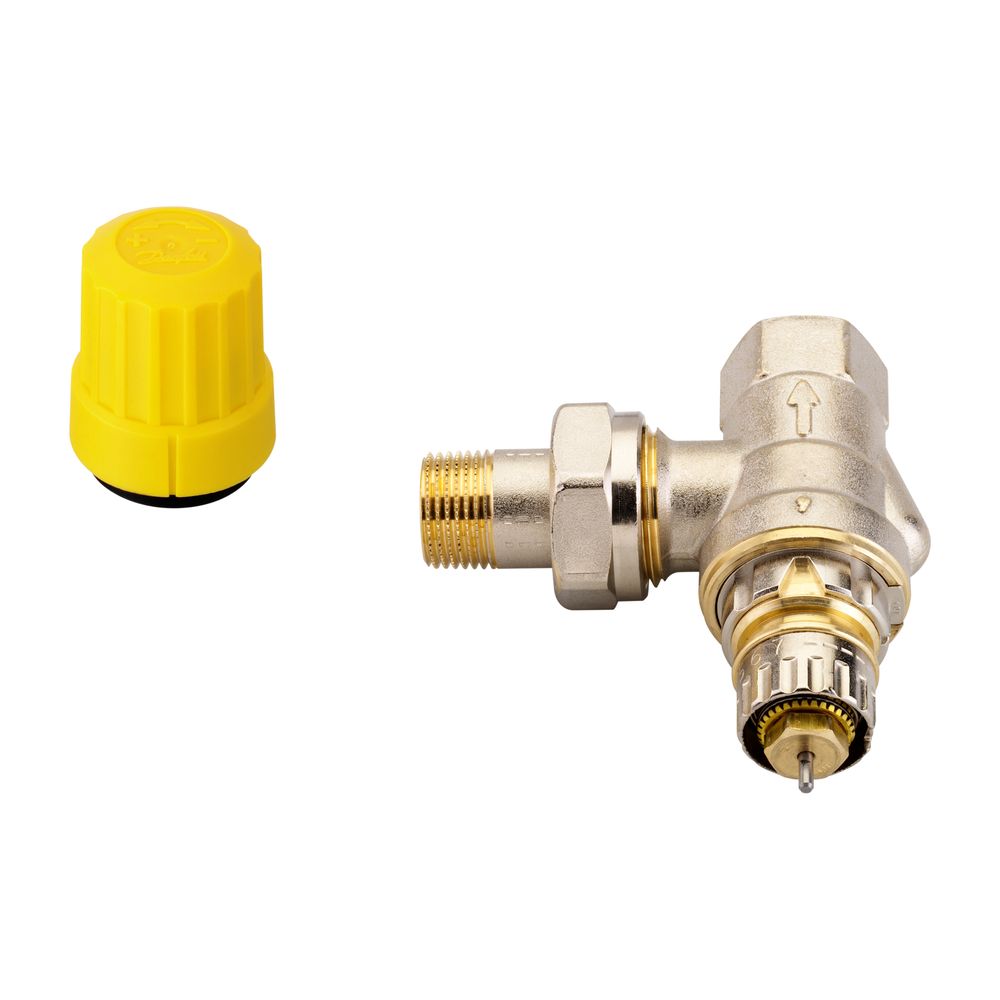

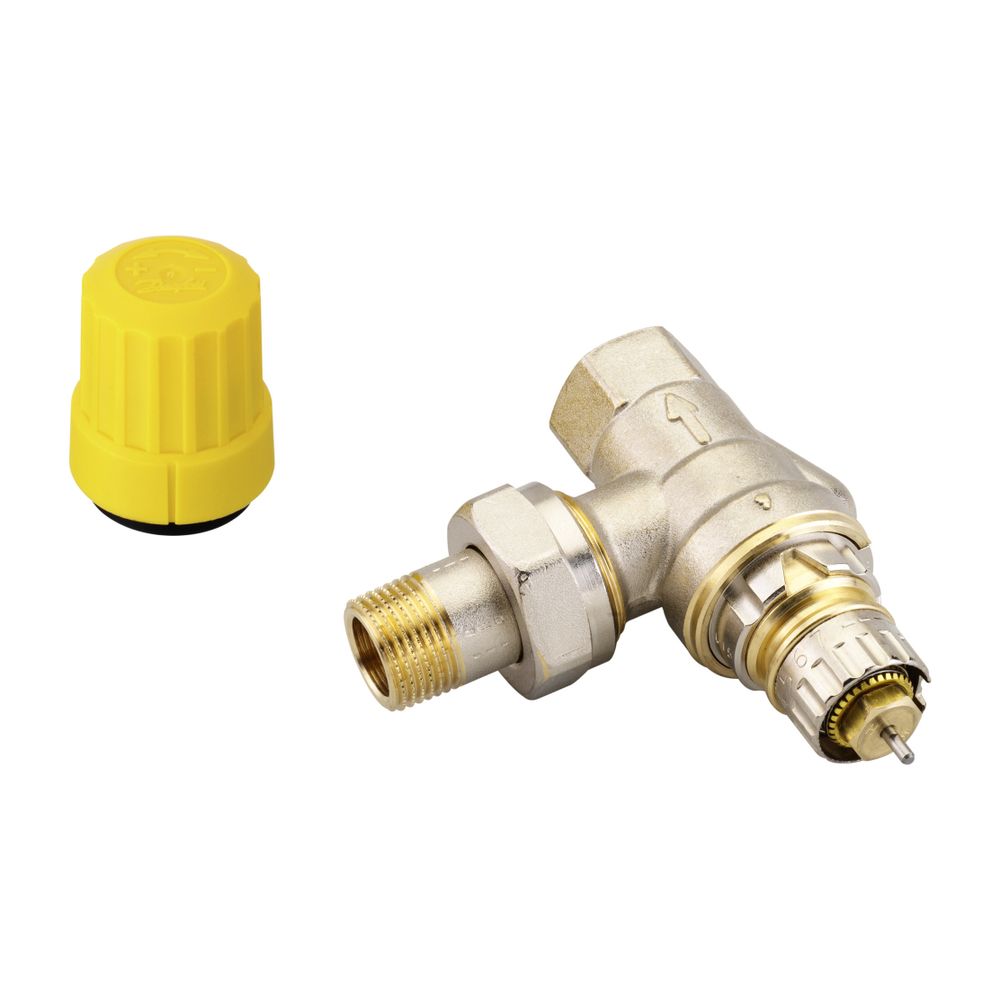

Danfoss Ventilgehäuse RA-UR 10 R 3/8", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-UR 10 in matt vernickelter Eckausführung mit R 3/8" Anschluss ist speziell für den Einbau in den Rücklauf von Heizungsanlagen konzipiert. Es ermöglicht eine präzise Feinstvoreinstellung und ist ideal für Zweirohrsysteme sowie als Austauschventil bei vertauschtem Vor- und Rücklauf.

Wofür ist das Danfoss Ventilgehäuse RA-UR 10 konzipiert?

Dieses Ventilgehäuse ist für die Montage im Rücklauf von Heizkörpern vorgesehen. Es eignet sich hervorragend als Austauschventil für bestehende Rücklauftemperaturbegrenzer oder für den Einbau in Systemen mit vertauschtem Vor- und Rücklauf, um eine effiziente Heizleistung sicherzustellen. Das RA-UR 10 ist kompatibel mit Danfoss Fühlerelementen wie RA 2000, living eco®, living connect® und RAW sowie mit thermischen Stellantrieben des Typs TWA. Die technischen Spezifikationen entsprechen der Euronorm EN 215 und sind für Planungen nach DIN V 4701/10 sowie für den AP Bereich kleiner oder gleich 1K (EnEV) geeignet. Es ist ausschließlich für Zweirohrsysteme ausgelegt.

Welche Vorteile bietet die Feinstvoreinstellung?

Das Danfoss Ventilgehäuse RA-UR 10 verfügt über eine litergenaue Feinstvoreinstellung, die mittels einer Kulisse mit optischer Einstellkontrolle präzise vorgenommen werden kann. Diese Funktion ist besonders vorteilhaft für hochgespreizte Anlagen, wie sie häufig in Fernwärmesystemen zum Einsatz kommen. Die Baumaße können teilweise von der DIN EN 215 HD 1215-2 abweichen. Der Kvs-Wert mit Stellantrieb liegt zwischen 0,03 und 0,53, während der Kv-Wert im AP Bereich 1/2K mit RA 0,30/0,47 beträgt.

Wie ist das Ventilgehäuse konstruiert und welche technischen Merkmale besitzt es?

Das Gehäuse des Ventils ist aus robustem Messing MS 58 gefertigt und matt vernickelt, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Eckausführung ermöglicht eine flexible Installation. Eine besondere Eigenschaft ist die O-Ring-Stopfbuchse, die bei Bedarf unter Anlagendruck ausgetauscht werden kann, ohne dass die Heizungsanlage entleert werden muss. Zur einfachen Unterscheidung von anderen Danfoss Ventilgehäusen ist das RA-UR Ventil mit einer gelben Bauschutzkappe versehen. Ein klar erkennbarer Durchflussrichtungspfeil auf dem Gehäuse kennzeichnet die korrekte Fließrichtung. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 1 bar und die maximale Vorlauftemperatur liegt bei 120 °C. Der Anschluss des Ventilgehäuses ist R 3/8 Eck, das Überwurfgewinde R 5/8 wird mit Nippel und Überwurfmutter geliefert. Die Bauhöhe beträgt 92.

Technische Daten

• Typ: RA-UR 10
• Anschluss: R 3/8 Eck
• Überwurfgewinde: R 5/8
• Material Gehäuse: Messing MS 58
• Oberflächenschutz: vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 1 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,03-0,53
• Geeignet für: Zweirohrsysteme
• Bauhöhe: 92

Das Danfoss Ventilgehäuse RA-UR 10 bietet eine zuverlässige und präzise Lösung für die Heizungsinstallation, insbesondere in Zweirohrsystemen und bei der Anpassung an spezifische Anlagenkonfigurationen. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C ist es für anspruchsvolle Anwendungen ausgelegt. Die litergenaue Feinstvoreinstellung und die einfache Wartung der O-Ring-Stopfbuchse unterstreichen die Funktionalität und Langlebigkeit dieses matt vernickelten Ventilgehäuses.
