Beschreibung

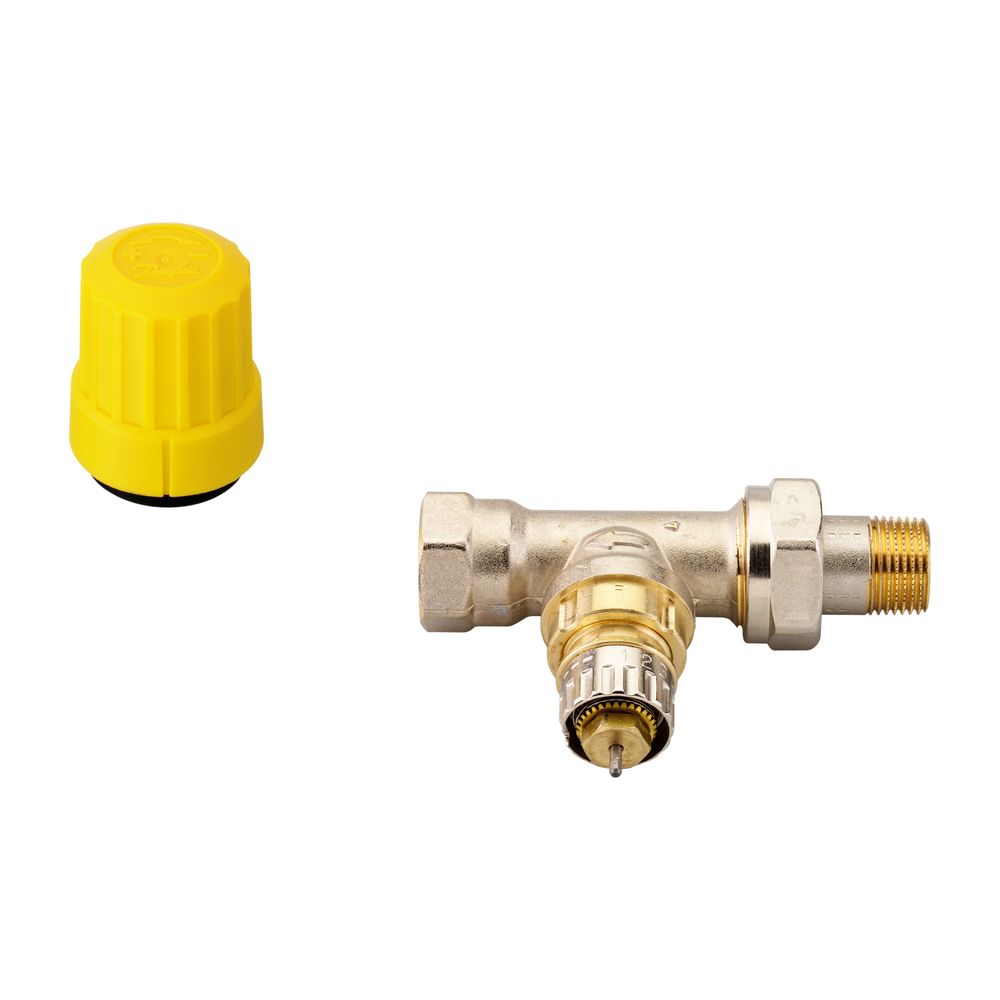

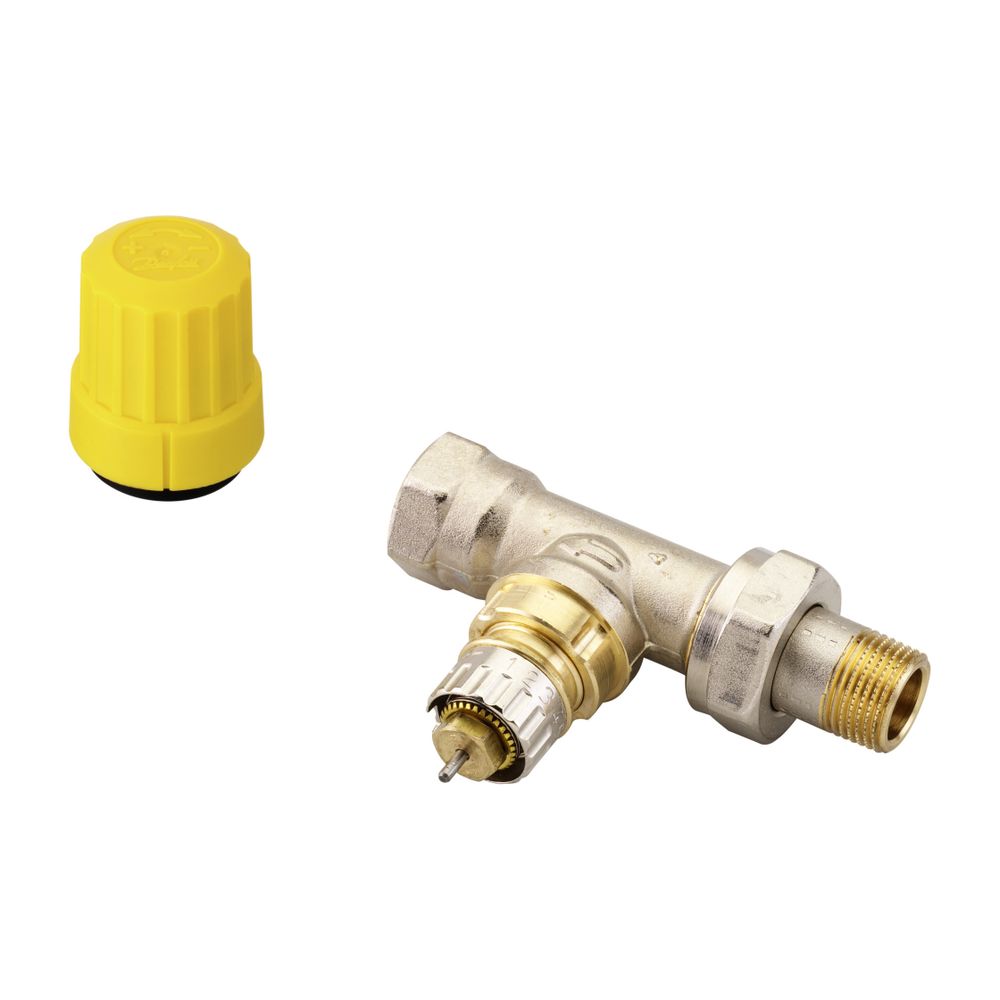

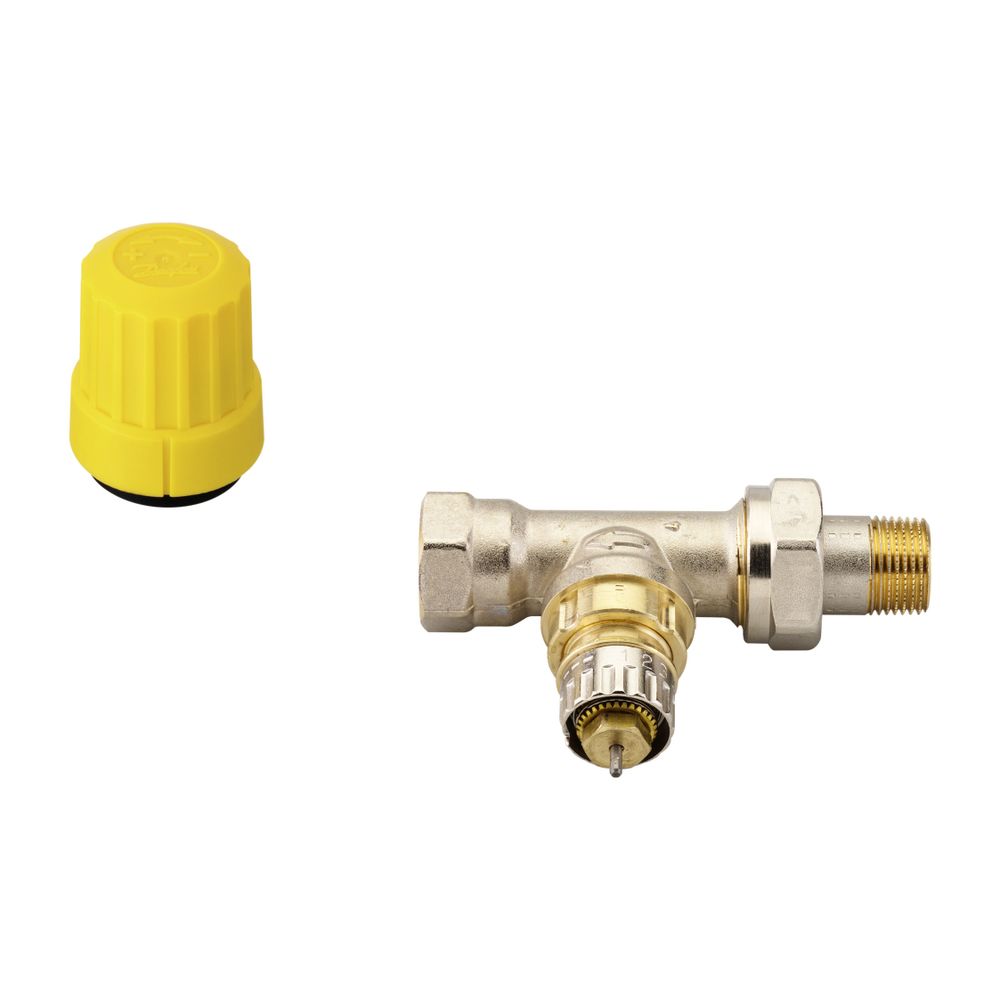

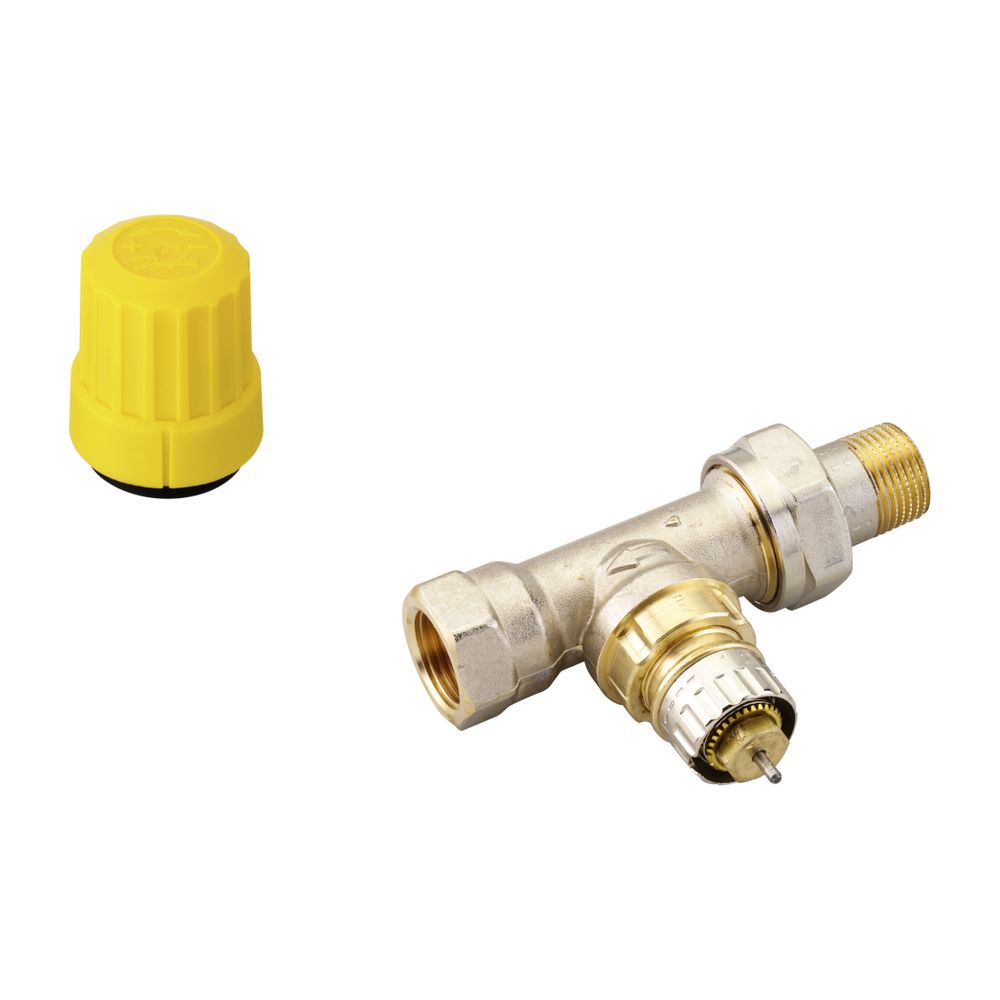

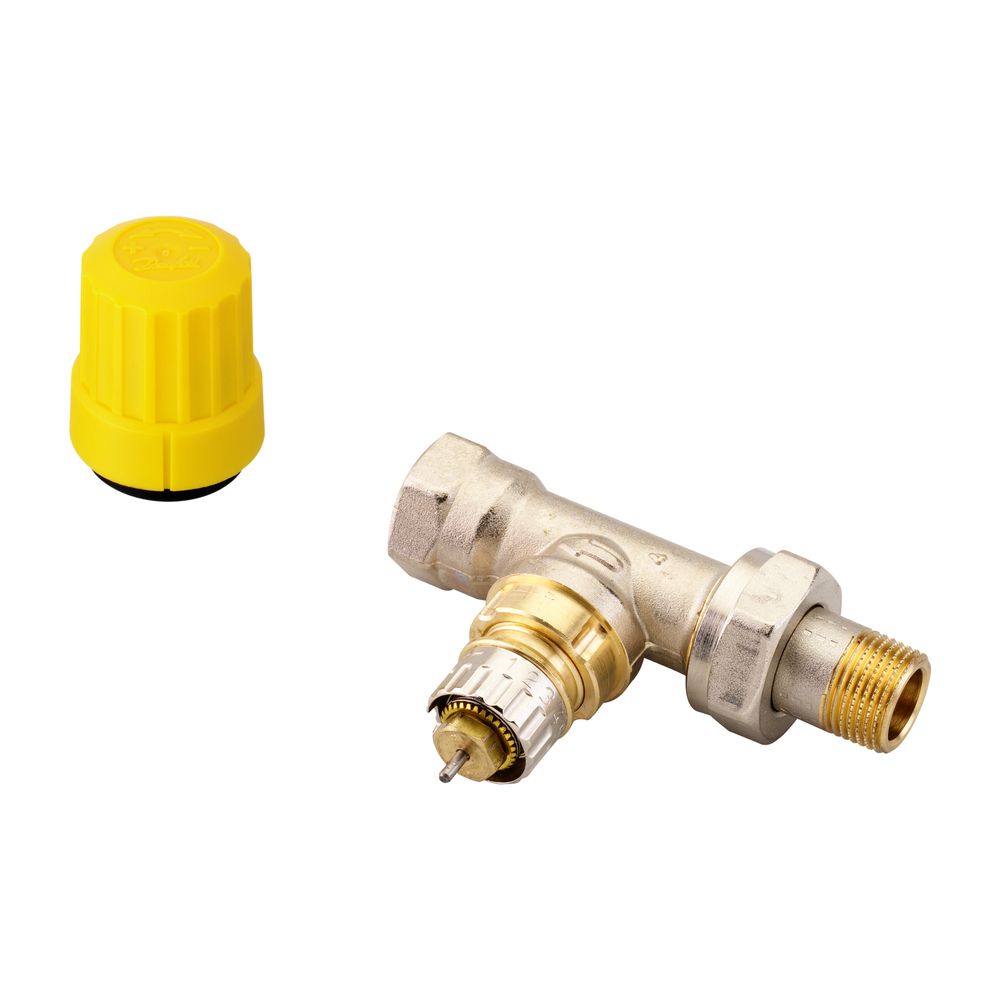

Danfoss Ventilgehäuse RA-UR 10 R 3/8", Durchgangsausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-UR 10 R 3/8" ist eine matt vernickelte Durchgangsausführung, speziell für den Einbau in den Rücklauf von Heizungsanlagen konzipiert. Es bietet eine litergenaue Feinstvoreinstellung mit optischer Einstellkontrolle und ist ideal für hochgespreizte Anlagen wie Fernwärme. Dieses Ventilgehäuse eignet sich als Austauschventil für Rücklauftemperaturbegrenzer oder bei vertauschtem Vor- und Rücklauf.
Wie integriert sich das Ventilgehäuse in Heizsysteme?
Das Danfoss Ventilgehäuse RA-UR 10 ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, living eco, living connect und RAW sowie thermischen Stellantrieben des Typs TWA. Es ist für den Einsatz in Zweirohrsystemen geeignet und wird im Rücklauf montiert. Die technischen Daten in Kombination mit Danfoss Fühlerelementen entsprechen den Anforderungen der Euronorm EN 215 und sind für Planungen nach DIN V 4701/10 mit einem Differenzdruckbereich kleiner oder gleich 1 Kelvin (EnEV) geeignet. Ein Durchflussrichtungspfeil auf dem Gehäuse kennzeichnet die Fließrichtung.
Welche Vorteile bietet die präzise Feinstvoreinstellung?
Eine Besonderheit des Ventilgehäuses ist die litergenaue Feinstvoreinstellung, die über eine Kulisse mit optischer Einstellkontrolle erfolgt. Diese Funktion ist besonders vorteilhaft für hochgespreizte Anlagen, wie sie häufig in der Fernwärme vorkommen, und ermöglicht eine präzise hydraulische Abstimmung. Die Baumaße weichen teilweise von der DIN EN 215 HD 1215-2 ab. Das Ventilgehäuse ist vorab einstellbar und verfügt über eine Feinstvoreinstellung ohne Schlagdämpfer.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventilgehäuse aus?
Das Gehäuse besteht aus vernickeltem Messing MS 58 und ist für eine lange Lebensdauer ausgelegt. Eine integrierte O-Ring-Stopfbuchse kann bei Bedarf unter Anlagendruck ausgewechselt werden, was die Wartung erheblich vereinfacht und eine Anlagenentleerung überflüssig macht. Zur Differenzierung von anderen Danfoss Ventilgehäusen ist das RA-UR Ventil mit einer gelben Bauschutzkappe versehen.
Was ist bei Installation und Wartung zu beachten?
Für die Montage des Ventilgehäuses sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgewechselt werden. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Es ist zu beachten, dass bei vertauschtem Vor- und Rücklauf von Heizkörpern Minderleistungen auftreten können.
Technische Daten
- Typ: RA-UR 10
- Anschluss: R 3/8" Durchgang
- Überwurfgewinde: R 5/8" mit Nippel und Überwurfmutter
- Material: Messing MS 58, vernickelt
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 1 bar
- Max. Vorlauftemperatur: 120 °C
- Kvs-Wert: 0,53
- Kv-2-Wert: 0,03
- Geeignet für: Zweirohrsysteme
Das Danfoss Ventilgehäuse RA-UR 10 bietet eine zuverlässige und präzise Lösung für die Rücklaufmontage in Heizungsanlagen. Mit seiner Feinstvoreinstellung, der robusten Messingkonstruktion und der Möglichkeit zum Austausch der Stopfbuchse unter Anlagendruck stellt es eine langlebige Komponente dar. Die maximale Betriebstemperatur von 120 °C und ein Betriebsdruck von bis zu 10 bar unterstreichen die Leistungsfähigkeit dieses matt vernickelten Ventilgehäuses.
Lieferumfang
- 1x Danfoss Ventilgehäuse RA-UR 10
- 1x Nippel
- 1x Überwurfmutter
- 1x Bauschutzkappe (gelb)
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-UR |
| Hersteller-Artikelnummer | 013G3298 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G3298 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 32 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 0,53 |
| Durchsatzkapazität (min 15 kPa) | 0,53 |
| EAN-13 | 5702420003955 |
| Form | gerade |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,22 kg |
| KV-2-Wert | 0,03 |
| Kvs-Wert | 0,53 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| WEEE-Nr. | 66490570 |
