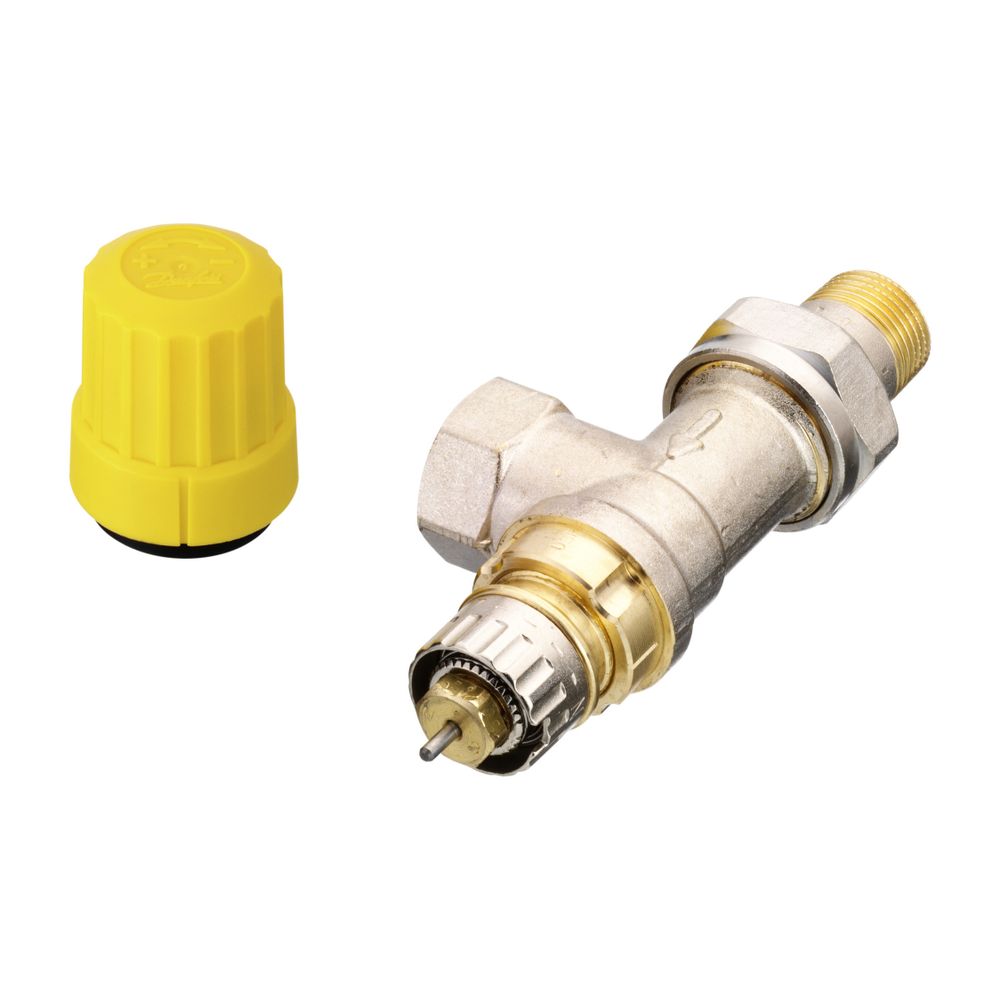

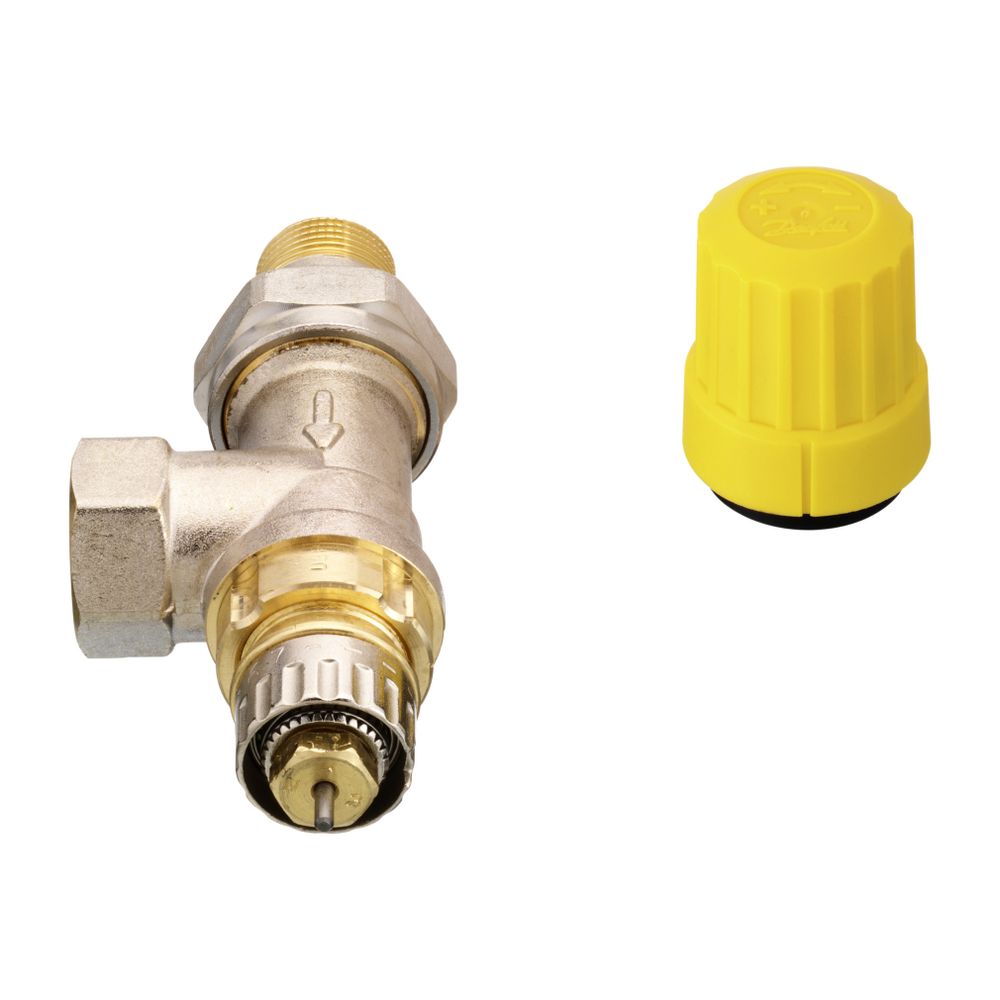

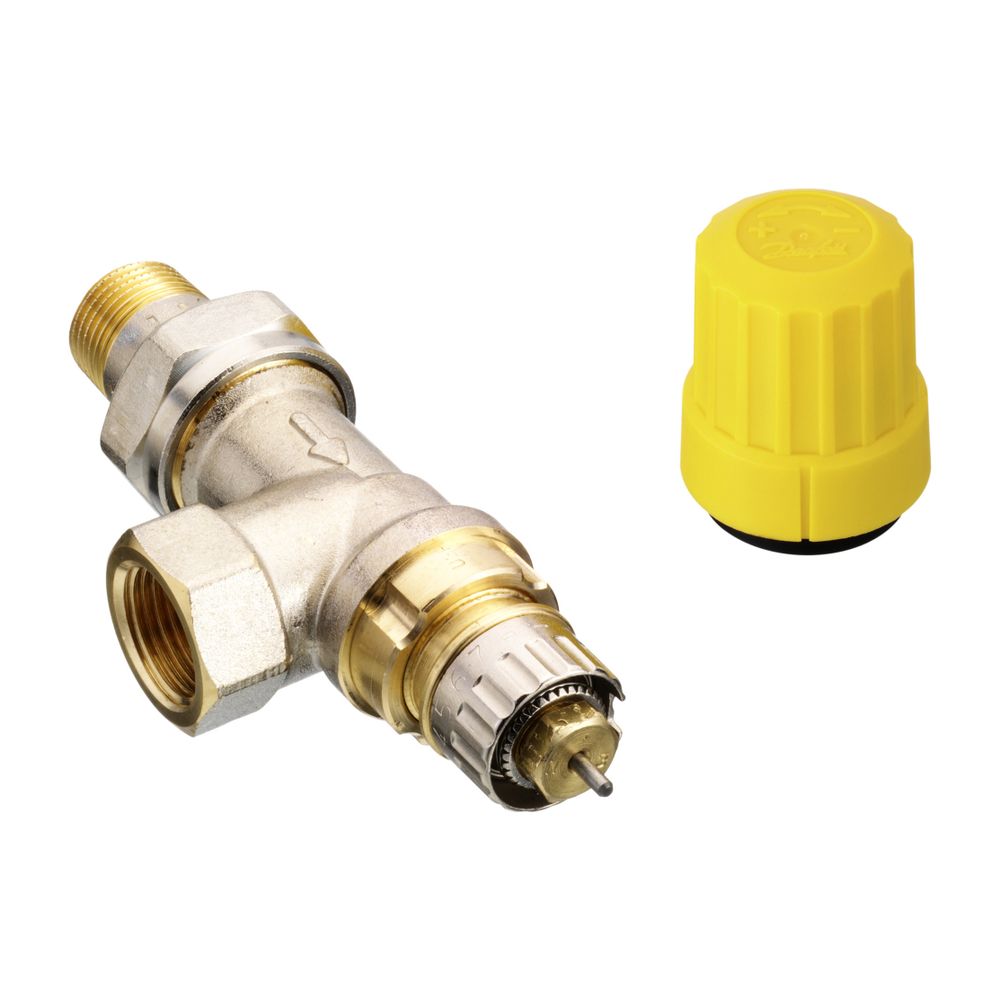

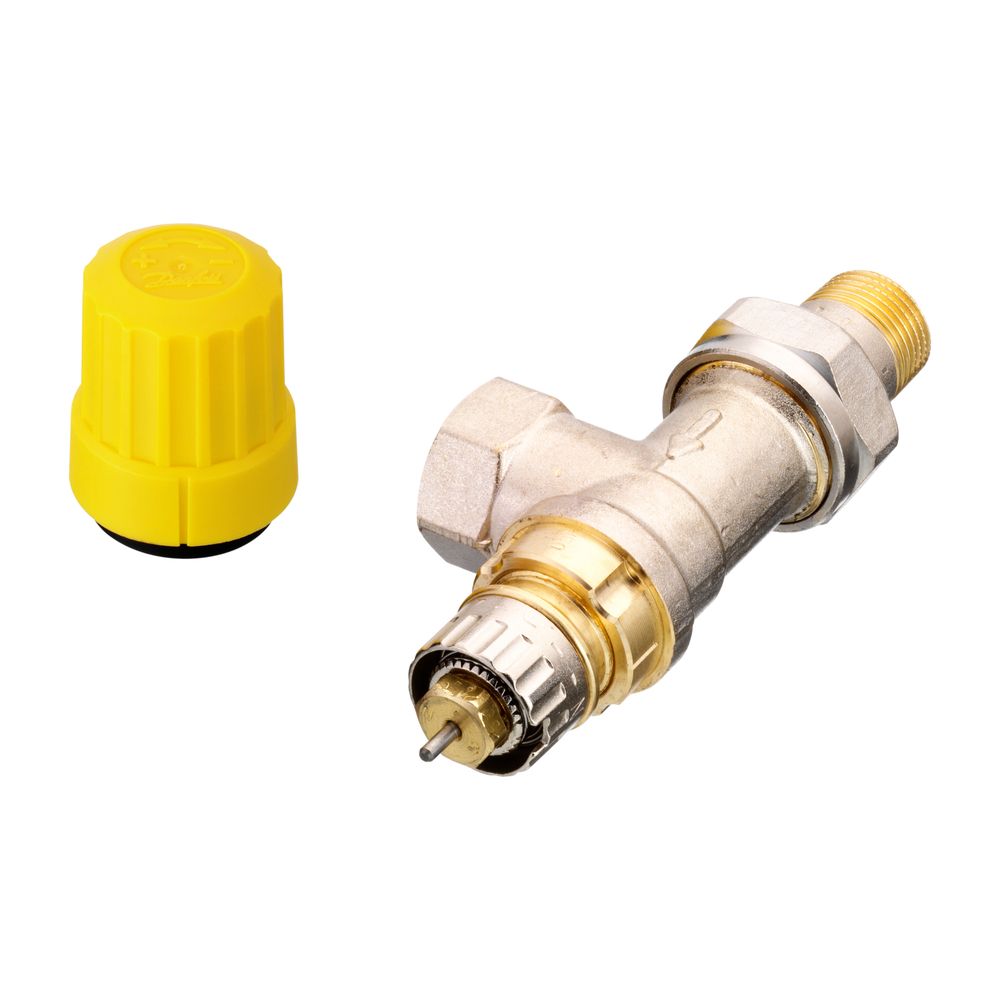

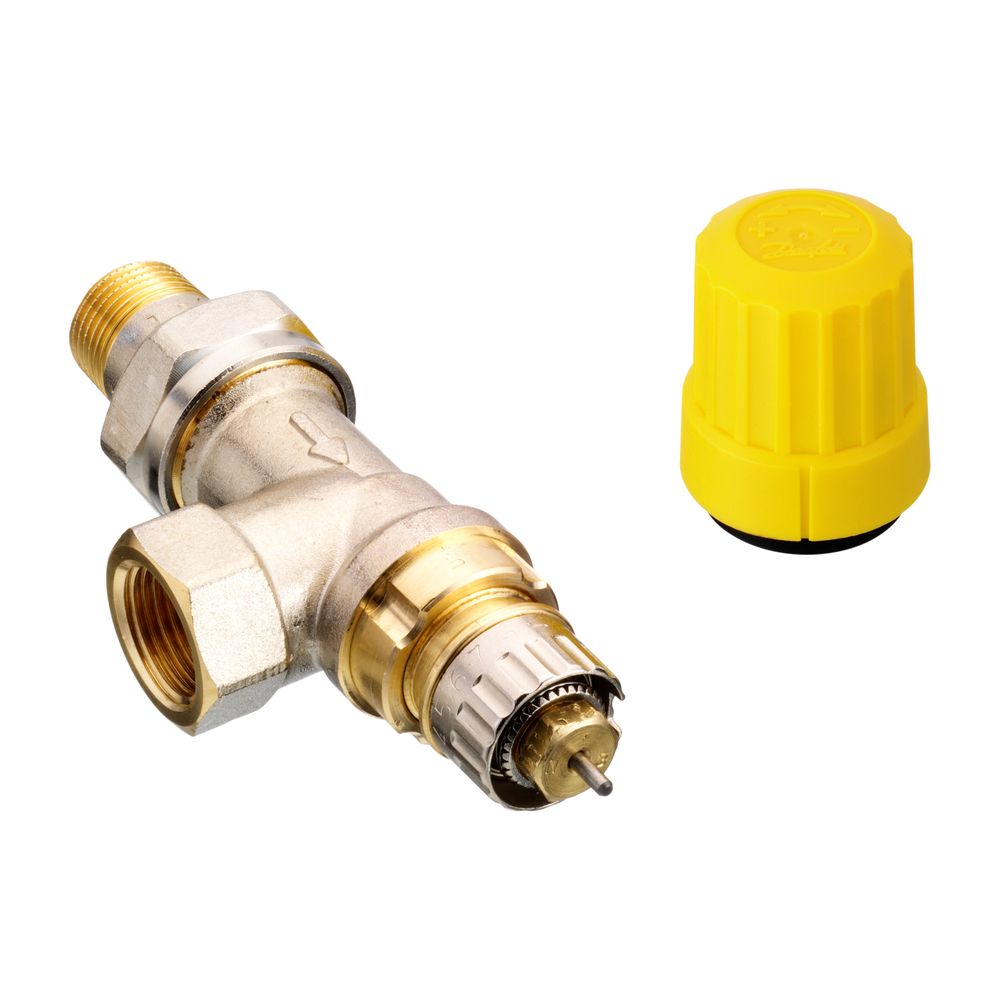

Danfoss Ventilgehäuse RA-UR 10 R 3/8", Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-UR 10 R 3/8" Axial (UK) in matt vernickelter Ausführung ist speziell für den Einbau in den Rücklauf von Heizkörpern konzipiert. Es eignet sich für den Einsatz in Zweirohrsystemen und ist kompatibel mit verschiedenen Danfoss Fühlerelementen wie RA 2000, living eco®, living connect® und RAW sowie thermischen Stellantrieben des Typs TWA. Das Ventilgehäuse ist mit einer gelben Bauschutzkappe zur Unterscheidung von anderen Modellen ausgestattet und bietet eine präzise Feinstvoreinstellung für hochgespreizte Anlagen, beispielsweise im Fernwärmebereich.

Was zeichnet das Danfoss Ventilgehäuse RA-UR 10 aus?

Das Danfoss Ventilgehäuse RA-UR 10 ist aus vernickeltem Messing MS 58 gefertigt und bietet eine robuste sowie langlebige Lösung für Heizungsinstallationen. Die matt vernickelte Oberfläche sorgt für einen ansprechenden Oberflächenschutz. Zur einfachen Unterscheidung ist das RA-UR Ventilgehäuse mit einer gelben Bauschutzkappe versehen. Es ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, living eco®, living connect® und RAW sowie mit thermischen Stellantrieben des Typs TWA.

Welche technischen Besonderheiten bietet das Ventilgehäuse?

Das Ventilgehäuse verfügt über eine O-Ring-Stopfbuchse, die ohne Anlagenentleerung unter Anlagendruck ausgewechselt werden kann. Ein Durchflussrichtungspfeil auf dem Gehäuse kennzeichnet die korrekte Fließrichtung. Die litergenaue Feinstvoreinstellung erfolgt durch eine Kulisse mit optischer Einstellkontrolle. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 1 bar und die maximale Vorlauftemperatur 120 °C. Der Kvs-Wert mit Stellantrieb liegt in einem Bereich von 0,03 bis 0,53.

Für welche Anwendungen ist das Ventilgehäuse geeignet?

Das Danfoss Ventilgehäuse RA-UR 10 ist für den Einbau in den Rücklauf vorgesehen und eignet sich besonders für Zweirohrsysteme. Es kann als Austauschventil für bestehende Rücklauftemperaturbegrenzer oder bei Installationen mit vertauschtem Vor- und Rücklauf eingesetzt werden. Die technischen Daten in Kombination mit Danfoss Fühlerelementen entsprechen den Anforderungen der Euronorm EN 215 und sind für Planungen nach DIN V 4701/10 sowie für den AP Bereich kleiner oder gleich 1K (EnEV) geeignet. Die Baumaße können teilweise von DIN EN 215 HD 1215-2 abweichen. Für eine optimale Funktion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Wie erfolgt die Installation und Bedienung?

Das Ventilgehäuse besitzt ein Anschlussgewinde R 3/8 UK und ein Überwurfgewinde R 5/8 mit Nippel und Überwurfmutter. Die Bedienung erfolgt thermostatisch mit einem Knopf. Das Ventilgehäuse ist vorab einstellbar und verfügt über eine Voreinstellung ohne Schlagdämpfer. Für die Montage und Einstellung sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Typ: RA-UR 10
• Anschluss: R 3/8 UK (Axial)
• Überwurfgewinde: R 5/8
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 1 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert: 0,53
• KV-2-Wert: 0,03
• Bedienung: thermostatisch mit Knopf
• Voreinstellung: ohne Schlagdämpfer

Das Danfoss Ventilgehäuse RA-UR 10 bietet eine präzise und zuverlässige Lösung für den Einbau in den Rücklauf von Heizkörpern. Mit seiner Feinstvoreinstellung, der robusten vernickelten Messingausführung und der Möglichkeit, die O-Ring-Stopfbuchse unter Druck zu wechseln, erfüllt es die Anforderungen moderner Heizungsanlagen und unterstützt eine effiziente Wärmeverteilung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C.
