Beschreibung

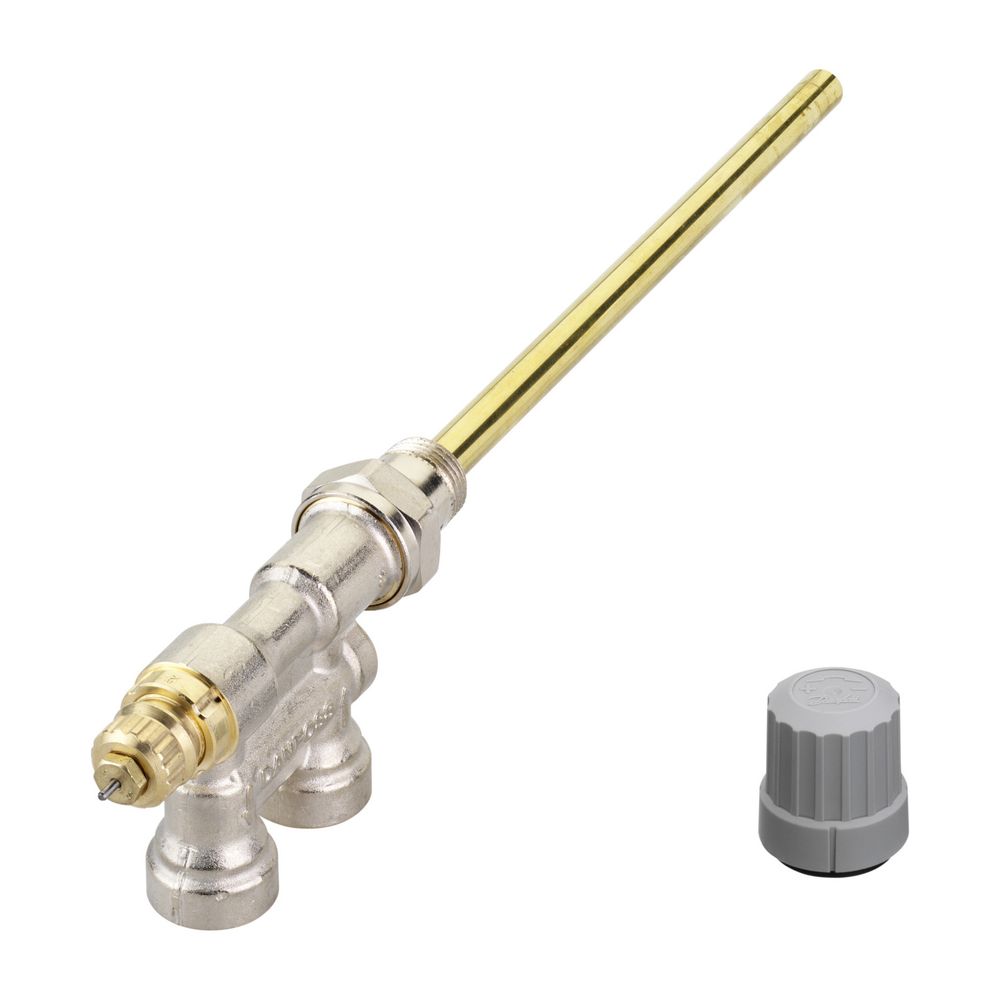

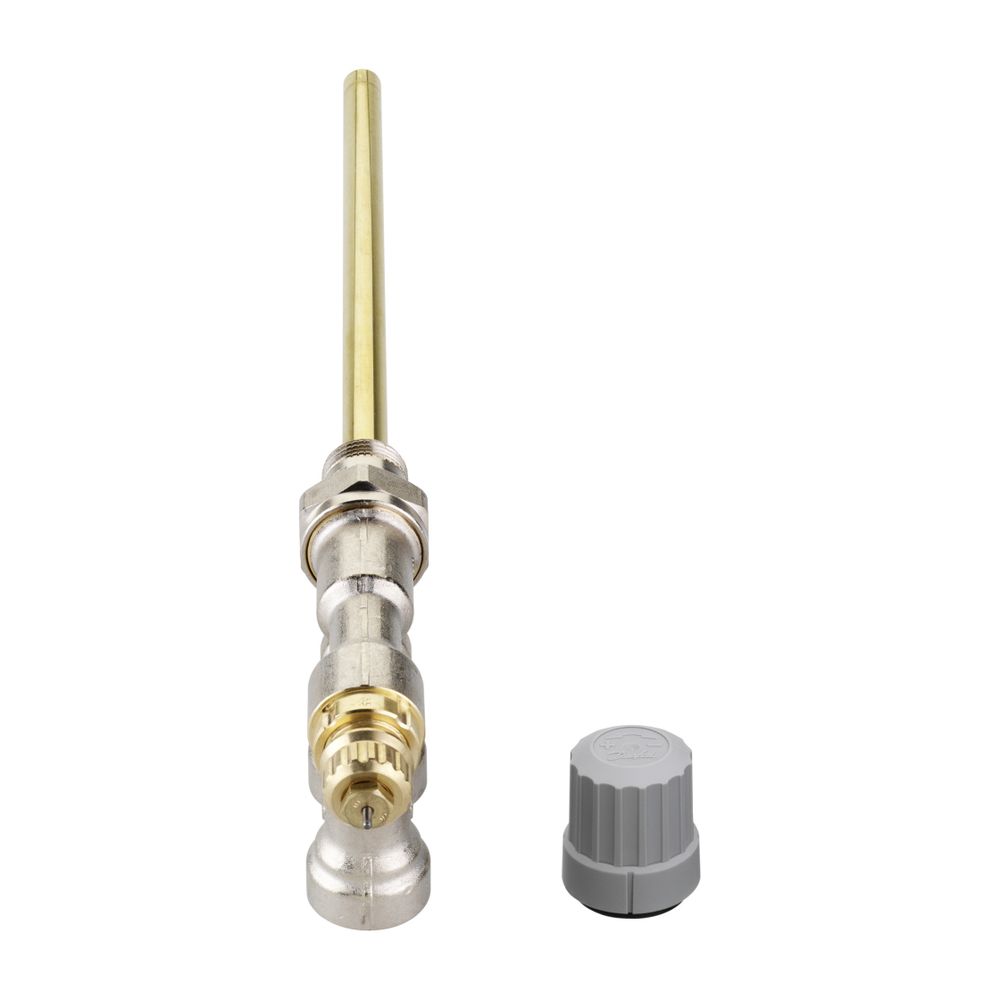

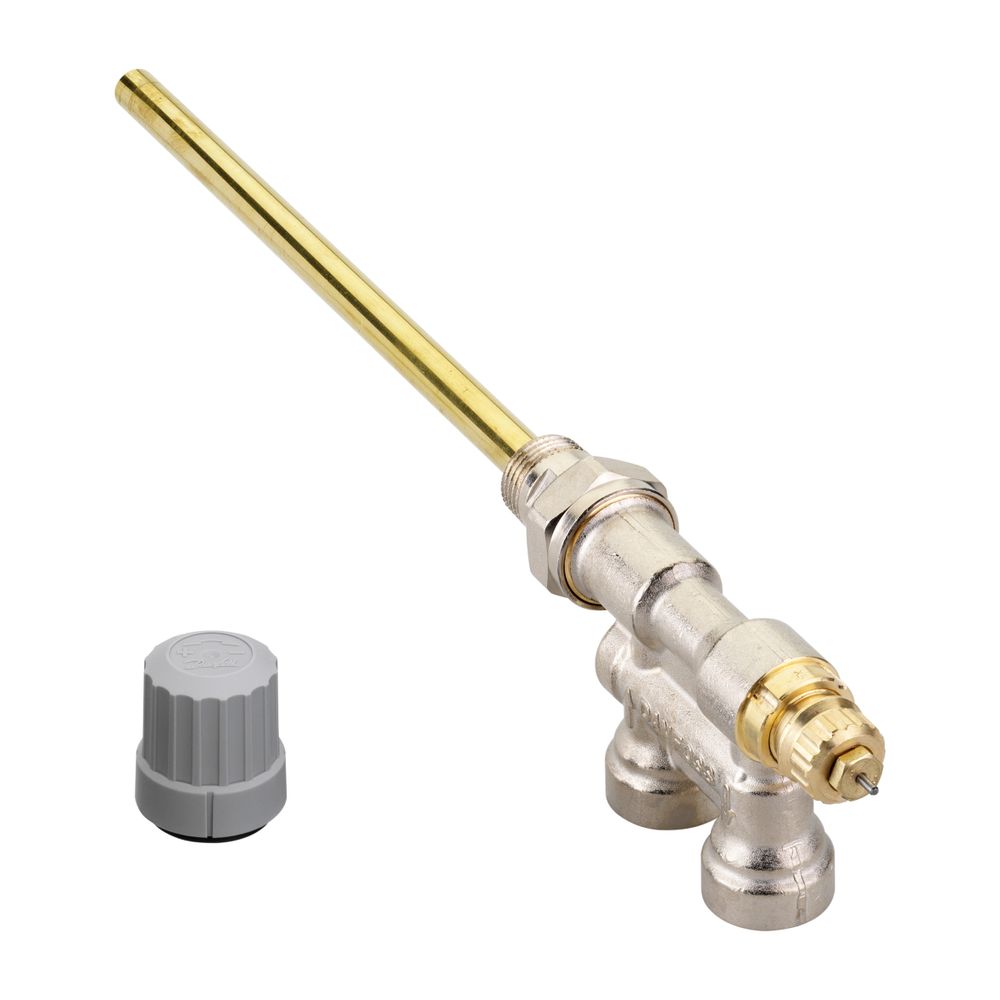

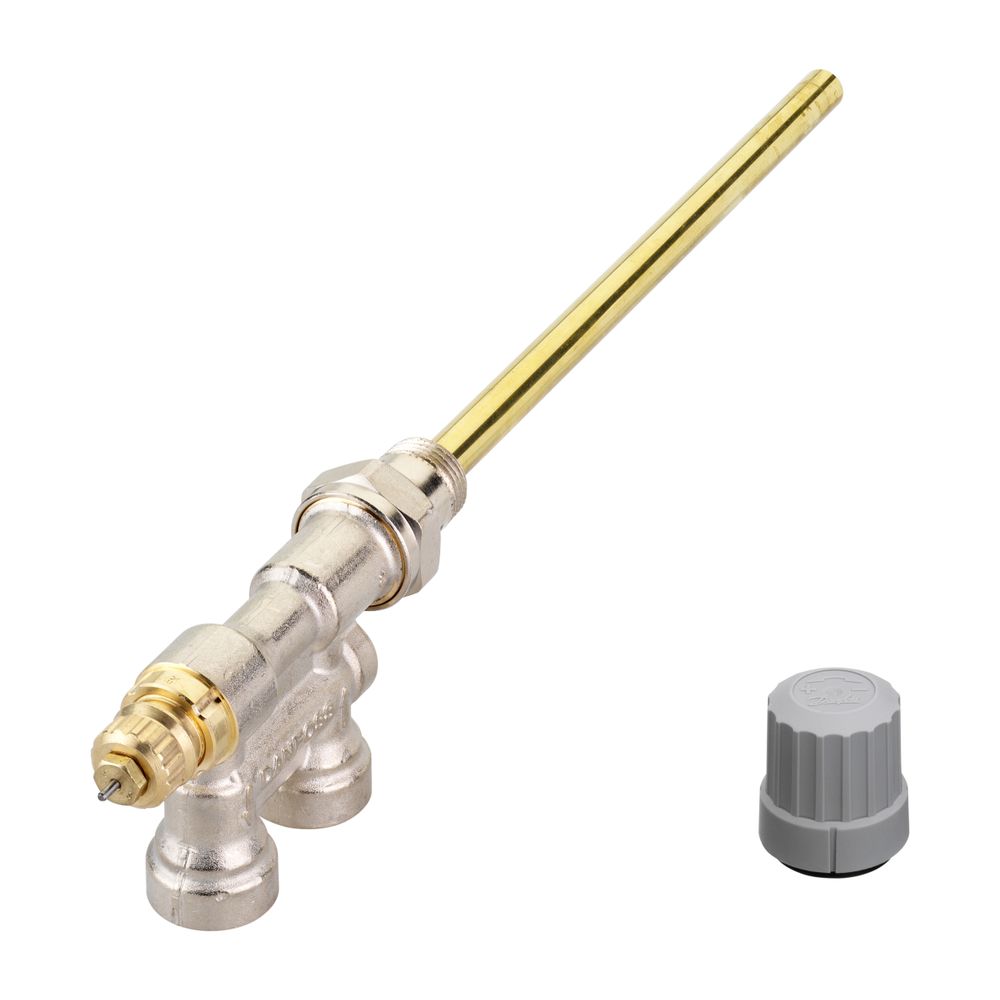

Danfoss Lanzenventil RA 15/6T, Rp 1/2", seitlicher Anschluss, 013G3270
Das Danfoss Lanzenventil RA 15/6T ist ein thermostatisch vorbereitetes Ventilgehäuse, das speziell für den Anschluss von Heizkörpern in Einrohranlagen konzipiert wurde. Es ermöglicht einen Heizkörperanschluss an nur einem Anschlusspunkt, wahlweise seitlich oder unter dem Heizkörper. Das Ventil ist für eine einfache Montage ausgelegt und verfügt über einen festen kv-Wert.
Wofür ist das Danfoss Lanzenventil RA 15/6T geeignet?
Das Lanzenventil RA 15/6T ist primär für den Einsatz in Einrohranlagen vorgesehen und nicht für Zweirohranlagen geeignet. Es ermöglicht den Heizkörperanschluss an einem einzigen Punkt, entweder seitlich oder unter dem Heizkörper. Im Einrohrbetrieb wird die umgewälzte Wassermenge teilweise durch den Heizkörper und teilweise durch den integrierten Bypass des Ventilgehäuses geleitet. Das Ventil ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, living eco, living connect und RAW sowie den thermischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB.
Welche technischen Merkmale zeichnen das Ventil aus?
Das Ventilgehäuse besteht aus matt vernickeltem Messing (MS 58) und ist mit einem Bypass sowie einer geteilten Lanze ausgestattet. Eine O-Ring-Stopfbuchse ist ohne Anlagenentleerung auswechselbar. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar und die maximale Vorlauftemperatur 120 °C. Der kv-Wert bei Xp = 2 K liegt bei 2,0 m³/h, mit einem Verteilerverhältnis von 35 %. Der Mittenabstand beträgt 40 mm. Der Anschluss an die Anlage erfolgt über ein R 1/2 Innengewinde. Das Ventil ist vorab einstellbar und verfügt über eine thermostatische Vorbereitung ohne Schlagdämpfer.
Was ist bei der Installation und dem Betrieb zu beachten?
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Je nach Heizkörpertyp können passende Stauscheiben oder spezielle Anschlussstücke erforderlich sein. Es ist zu beachten, dass nicht alle Heizkörper bei Anschluss mit einem Lanzenventil die im Katalog angegebenen Leistungen abgeben. Auch bei der Kombination unterschiedlicher Heizkörper können Leistungsschwankungen auftreten.
Technische Daten
- Anschluss Anlage: R 1/2 IG
- Ausführung: seitlicher Anschluss
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz: vernickelt
- max. Betriebsdruck: 10 bar
- max. Vorlauftemperatur: 120 °C
- kv-Wert bei Xp = 2 K: 2,0 m³/h
- Mittenabstand: 40 mm
- Geeignet für Einrohrsystem: ja
- Thermostatische Vorbereitung: ja
Das Danfoss Lanzenventil RA 15/6T bietet eine zuverlässige Lösung für den Heizkörperanschluss in Einrohranlagen. Mit seinem robusten Messinggehäuse, der vernickelten Oberfläche und den präzisen technischen Werten wie einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C, stellt es eine langlebige Komponente für Heizsysteme dar. Die thermostatische Vorbereitung und der feste kv-Wert von 2,0 m³/h tragen zur effizienten Funktion bei.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Lanzenventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA 15/6T |
| Hersteller-Artikelnummer | 013G3270 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G3270 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 38 |
| Bedienung | thermostatisch ohne Knopf |
| Durchsatzkapazität (min 10 kPa) | 2 |
| Durchsatzkapazität (min 15 kPa) | 2 |
| EAN-13 | 5702420003993 |
| Geeignet für Einrohrsystem | ja |
| Geeignet für Zweirohrsystem | nein |
| Gewicht | 0,542 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| Kvs-Wert | 2 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | nein |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
