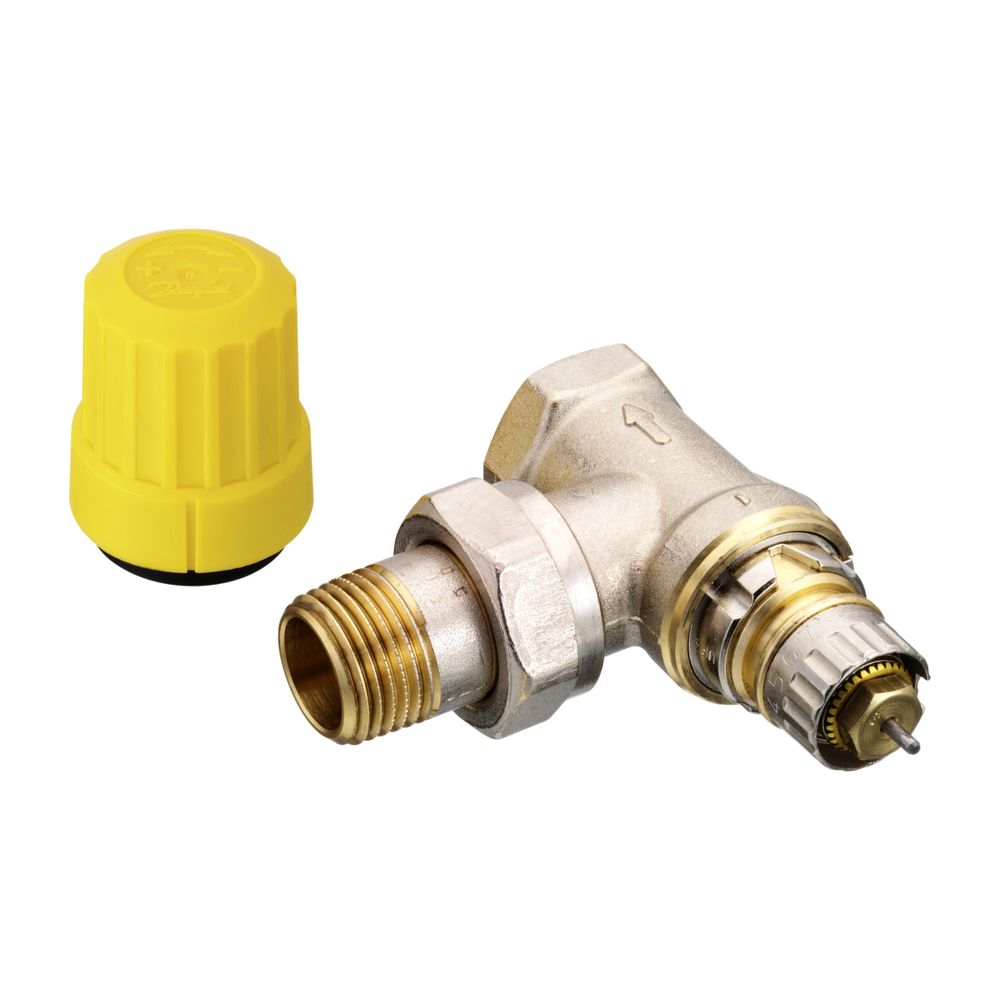

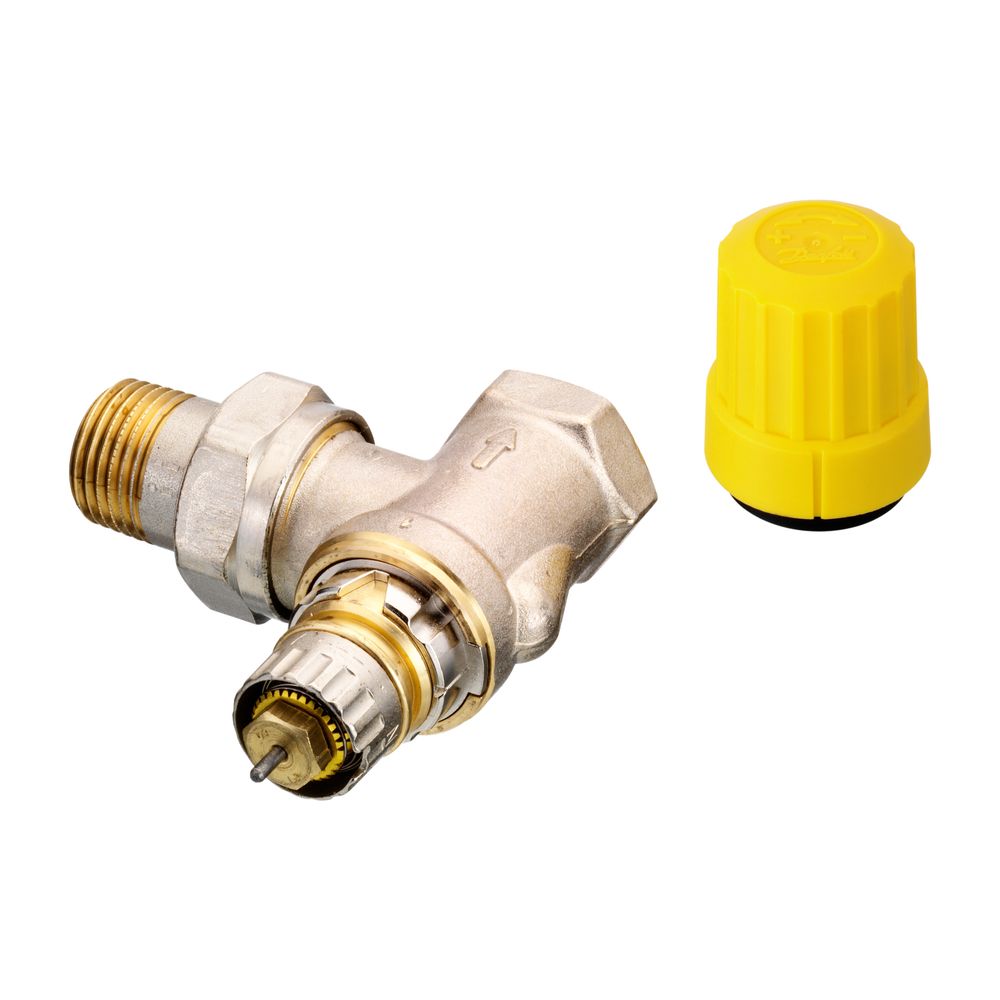

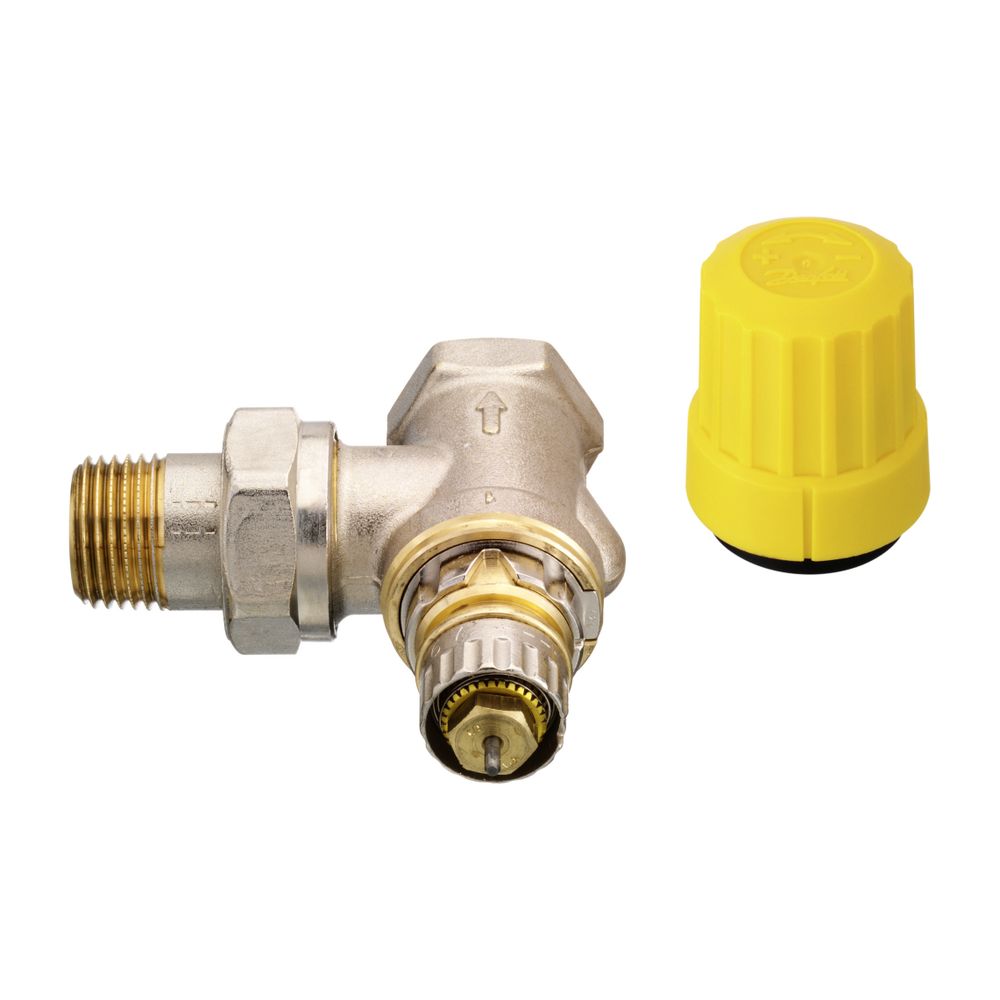

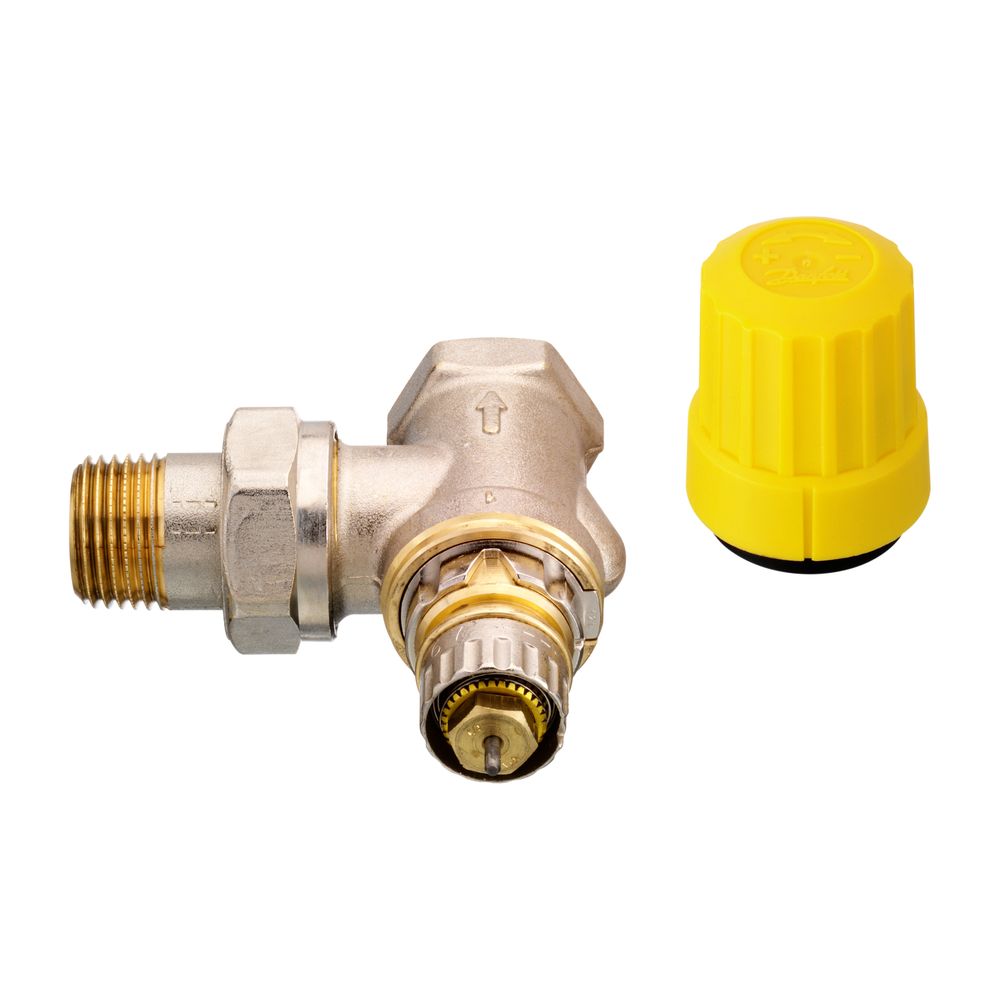

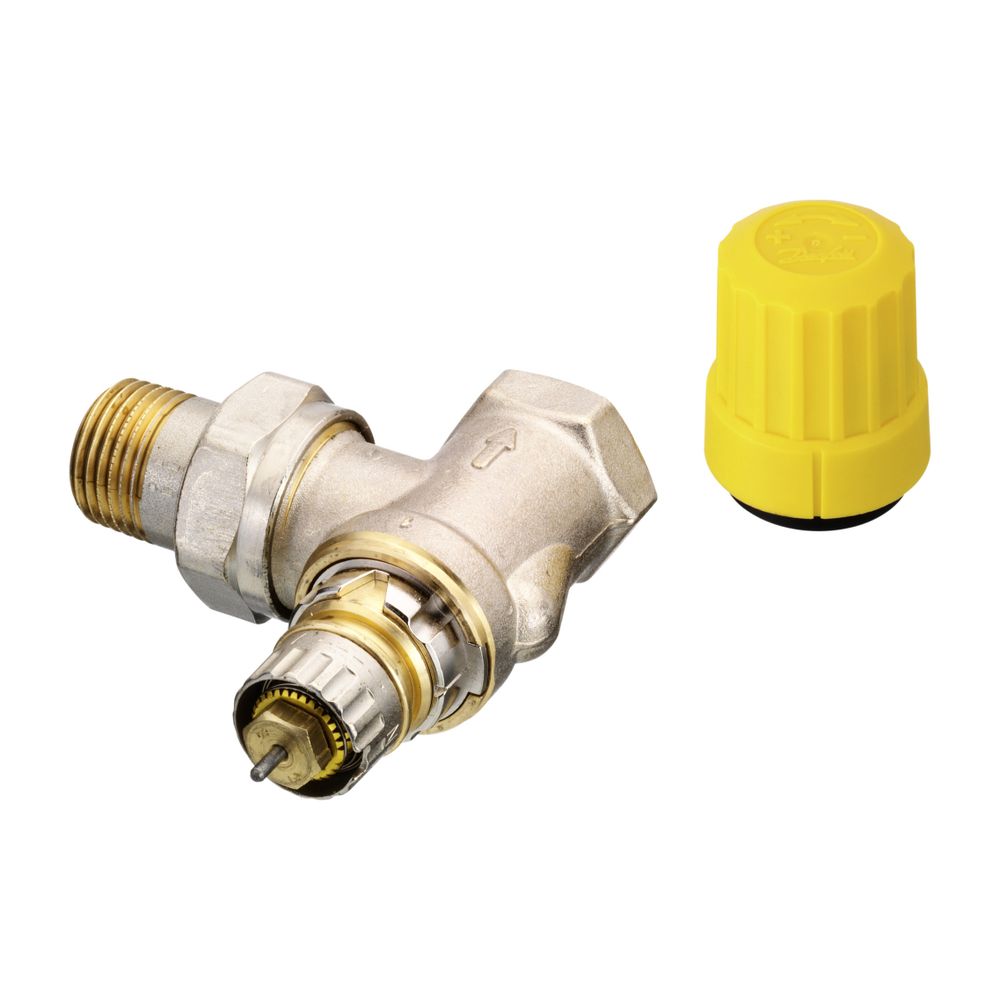

Danfoss Ventilgehäuse RA-UR 15 R 1/2", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-UR 15 in Eckausführung ist matt vernickelt und für den Einbau in den Rücklauf von Heizungsanlagen konzipiert. Es ist kompatibel mit Danfoss Fühlerelementen und thermischen Stellantrieben und eignet sich ideal als Austauschventil oder für den Einsatz bei vertauschtem Vor- und Rücklauf in Zweirohrsystemen. Eine präzise Feinstvoreinstellung ermöglicht eine optimierte Wärmeabgabe.

Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-UR 15 geeignet?

Das Ventilgehäuse RA-UR 15 ist speziell für die Montage im Rücklauf von Heizkörpern vorgesehen. Es kann als Austauschventil für bereits installierte Rücklauftemperaturbegrenzer verwendet werden oder bei vertauschtem Vor- und Rücklauf eingebaut werden. Die Montage im Rücklauf ermöglicht den Einsatz in Zweirohrsystemen, während es für Einrohrsysteme nicht geeignet ist. Die Fließrichtung ist durch einen Pfeil auf dem Gehäuse gekennzeichnet.

Welche Einstellmöglichkeiten bietet das Ventilgehäuse?

Das Ventilgehäuse RA-UR 15 ermöglicht eine litergenaue Feinstvoreinstellung durch eine Kulisse mit optischer Einstellkontrolle. Diese Funktion ist besonders vorteilhaft für hochgespreizte Anlagen, wie sie beispielsweise in der Fernwärmeversorgung zum Einsatz kommen. Die Voreinstellung ist vorab möglich und erfolgt ohne Schlagdämpfer. Die Bedienung erfolgt thermostatisch mit einem Knopf.

Aus welchen Materialien besteht das Ventilgehäuse und wie ist es konstruiert?

Das Gehäuse des Danfoss Ventilgehäuses RA-UR 15 besteht aus Messing MS 58 und ist matt vernickelt. Eine Besonderheit ist die O-Ring-Stopfbuchse, die bei Bedarf unter Anlagendruck ausgewechselt werden kann, ohne dass eine Anlagenentleerung erforderlich ist. Zur optischen Unterscheidung ist das RA-UR Ventil mit einer gelben Bauschutzkappe versehen.

Welche technischen Spezifikationen und Normen erfüllt das Ventilgehäuse?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 1 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Diese Werte entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen ist es für Planungen nach DIN V 4701/10 und einen AP Bereich kleiner oder gleich 1 Kelvin (EnEV) geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Der Kvs-Wert des Ventilgehäuses liegt bei 0,53, mit Stellantrieb beträgt der Kvs-Wert 0,03 bis 0,53. Die Durchsatzkapazität bei einem Mindestdruck von 10 kPa und 15 kPa beträgt jeweils 0,53.

Welche Anschluss- und Installationsdetails sind zu beachten?

Das Ventilgehäuse hat eine Bauhöhe von 38 mm und ist rechtwinklig ausgeführt. Der Heizkörperanschluss hat die Größe 1/2 Zoll (15 mm). Das Überwurfgewinde ist R 5/8 und wird mit Nippel und Überwurfmutter geliefert. Der Thermostatanschluss ist vom Typ Klick 22. Es ist kein spezielles Werkzeug oder eine besondere Verarbeitungstechnik für die Montage erforderlich.

Technische Daten

• Typ: RA-UR 15
• Anschlussgröße Heizkörper: 1/2 Zoll (15 mm)
• Form: Eckausführung
• Oberflächenschutz: matt vernickelt
• Gehäusematerial: Messing MS 58
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 1 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert: 0,53
• Bauhöhe: 38 mm

Das Danfoss Ventilgehäuse RA-UR 15 bietet eine zuverlässige und präzise Lösung für die Temperaturregelung in Heizungsanlagen. Mit seiner robusten, matt vernickelten Messingausführung, der Feinstvoreinstellung und der Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Anlagendruck, ist es eine effiziente Komponente für Zweirohrsysteme mit einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C.
