Beschreibung

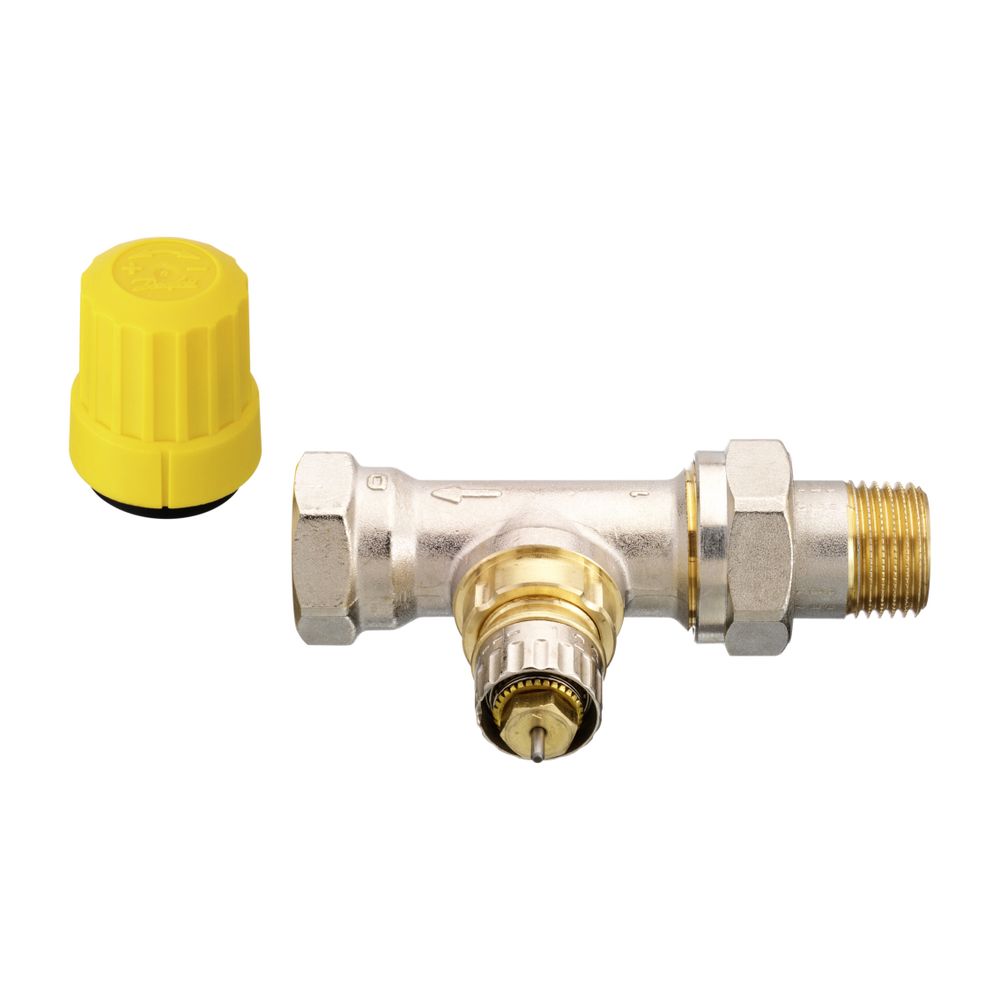

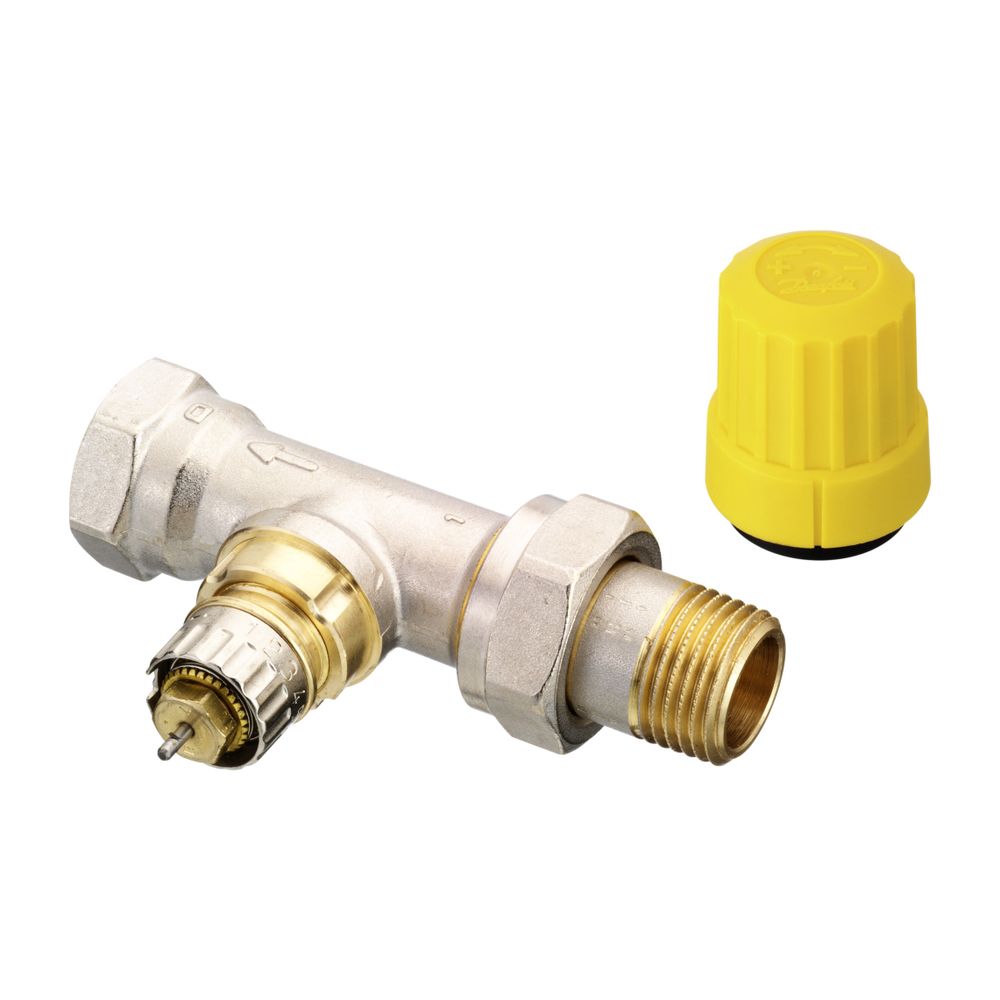

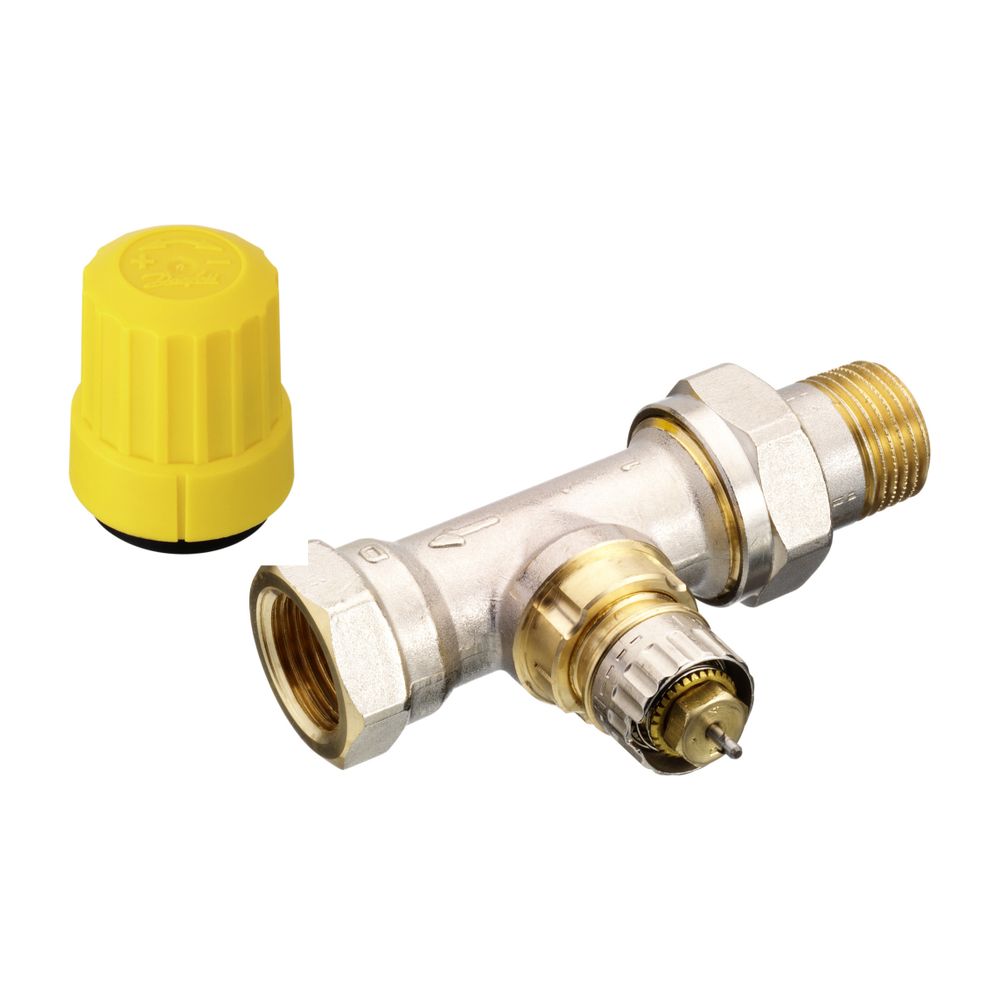

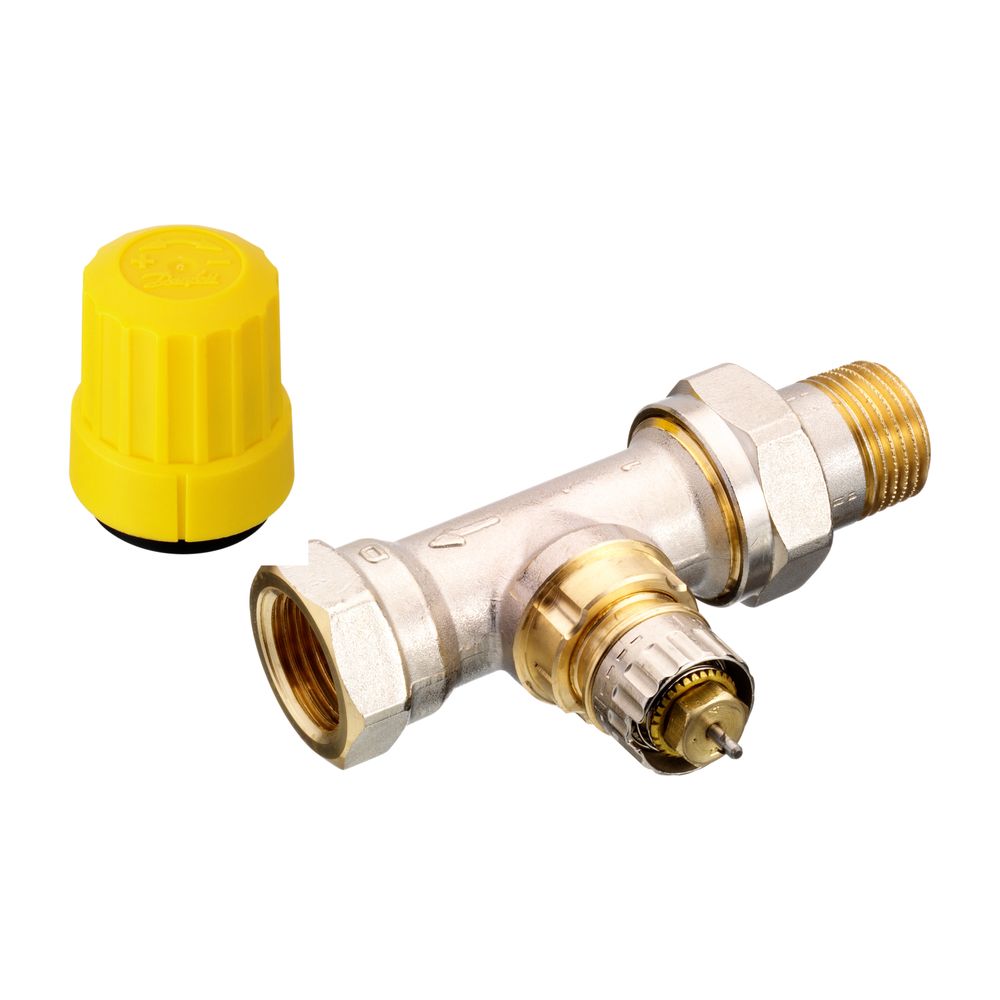

Danfoss Ventilgehäuse RA-UR 15 R 1/2", Durchgangsausführung, matt vernickelt
Das Danfoss Ventilgehäuse RA-UR 15 R 1/2" ist eine matt vernickelte Durchgangsausführung, die speziell für den Einbau in den Rücklauf von Heizungsanlagen konzipiert wurde. Es ermöglicht eine präzise Feinstvoreinstellung und ist eine ideale Lösung für den Austausch bestehender Rücklauftemperaturbegrenzer oder bei vertauschtem Vor- und Rücklauf in Heizkörpern. Das Ventilgehäuse ist für den Einsatz in Zweirohrsystemen vorgesehen und bietet eine hohe Kompatibilität mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben.
Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-UR 15 geeignet?
Das Ventilgehäuse vom Typ RA-UR 15 ist für die Montage im Rücklauf von Heizungsanlagen vorgesehen. Es dient als Austauschventil für bereits installierte Rücklauftemperaturbegrenzer oder für den Einbau in Systemen mit vertauschtem Vor- und Rücklauf. Bei einem Betrieb von Heizkörpern mit vertauschtem Vor- und Rücklauf können Minderleistungen auftreten, denen mit diesem Ventil entgegengewirkt werden kann. Das Ventil ist speziell für den Einsatz in Zweirohrsystemen ausgelegt und nicht für Einrohrsysteme geeignet.
Welche Konstruktionsmerkmale bietet das Ventilgehäuse?
Das Gehäuse besteht aus robustem Messing MS 58 und ist matt vernickelt, was einen effektiven Oberflächenschutz bietet. Es verfügt über eine Feinstvoreinstellung, die eine litergenaue Anpassung durch eine Kulisse mit optischer Einstellkontrolle ermöglicht. Dies ist besonders vorteilhaft für hochgespreizte Anlagen wie Fernwärmesysteme. Die O-Ring-Stopfbuchse kann bei Bedarf unter Anlagendruck ausgewechselt werden, was die Wartung erleichtert. Ein Durchflussrichtungspfeil auf dem Gehäuse kennzeichnet die korrekte Fließrichtung. Zur einfachen Differenzierung ist das RA-UR Ventil mit einer gelben Bauschutzkappe versehen.
Welche Kompatibilität und Normen sind zu beachten?
Das Danfoss Ventilgehäuse RA-UR 15 ist kompatibel mit einer Reihe von Danfoss Fühlerelementen, darunter die Typen RA 2000, living eco, living connect und RAW. Darüber hinaus kann es mit den thermischen Stellantrieben vom Typ TWA kombiniert werden, um eine präzise Temperaturregelung zu ermöglichen. Die technischen Daten des Ventilgehäuses in Kombination mit RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. Für Planungen nach DIN V 4701/10 und im AP Bereich kleiner oder gleich 1K (EnEV) ist das Ventilgehäuse ebenfalls geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
- Typ: RA-UR 15
- Anschlussgröße Ventilgehäuse: R 1/2"
- Ausführung: Durchgang
- Oberflächenschutz: vernickelt
- Gehäusematerial: Messing MS 58
- Maximaler Betriebsdruck: 10 bar
- Maximaler Differenzdruck: 1 bar
- Maximale Vorlauftemperatur: 120 °C
- Kvs-Wert: 0,53
- Kv-2-Wert: 0,03
- Bauhöhe: 37 mm
- Bedienung: thermostatisch mit Knopf
- Voreinstellung: vorab einstellbar ohne Schlagdämpfer
- Geeignet für: Zweirohrsystem
Das Danfoss Ventilgehäuse RA-UR 15 bietet eine zuverlässige und präzise Lösung für die Temperaturregelung in Heizungsanlagen, insbesondere bei der Montage im Rücklauf oder bei vertauschtem Vor- und Rücklauf. Mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C ist es für anspruchsvolle Anwendungen geeignet. Die Feinstvoreinstellung und die Kompatibilität mit verschiedenen Danfoss Fühlerelementen tragen zu einer effizienten und anpassungsfähigen Heizungssteuerung bei.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Ventilgehäuse |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA-UR |
| Hersteller-Artikelnummer | 013G3228 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G3228 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 37 |
| Bedienung | thermostatisch mit Knopf |
| Durchsatzkapazität (min 10 kPa) | 0,53 |
| Durchsatzkapazität (min 15 kPa) | 0,53 |
| EAN-13 | 5702420032467 |
| Form | gerade |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,278 kg |
| KV-2-Wert | 0,03 |
| Kvs-Wert | 0,53 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| WEEE-Nr. | 66490570 |
