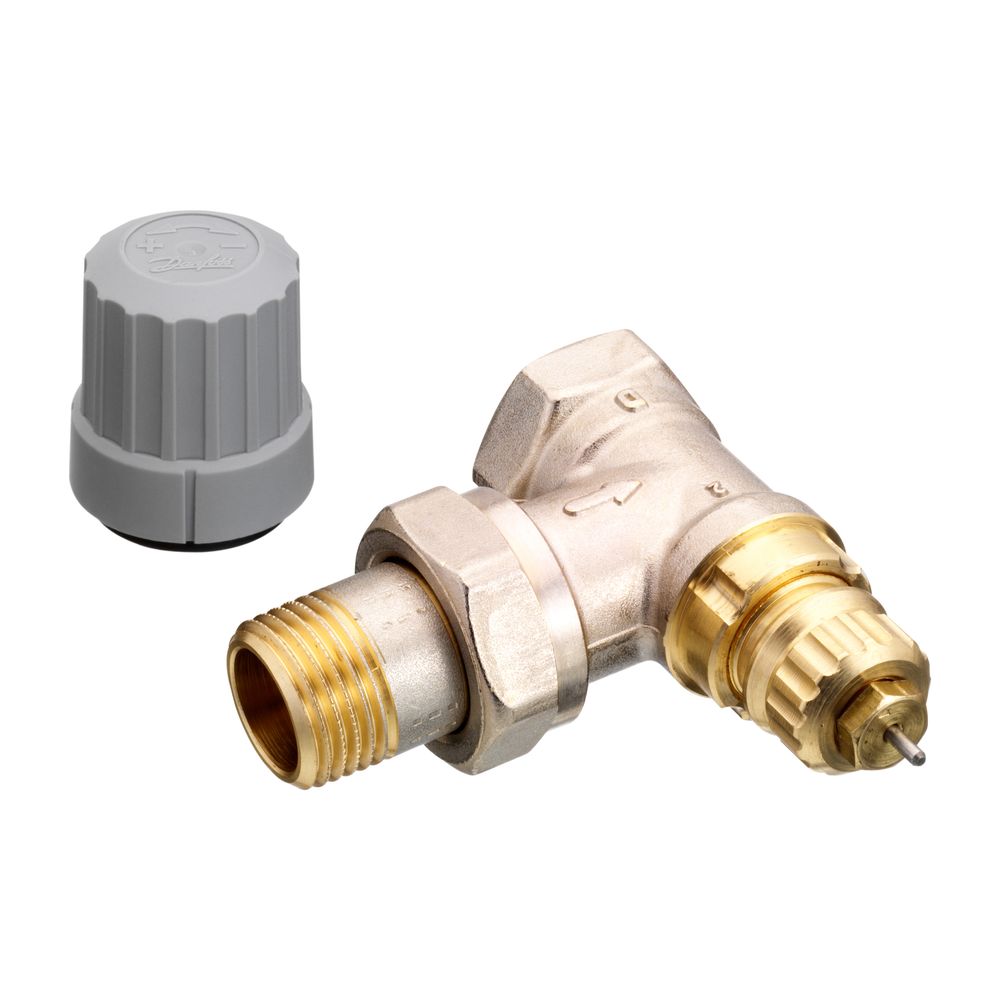

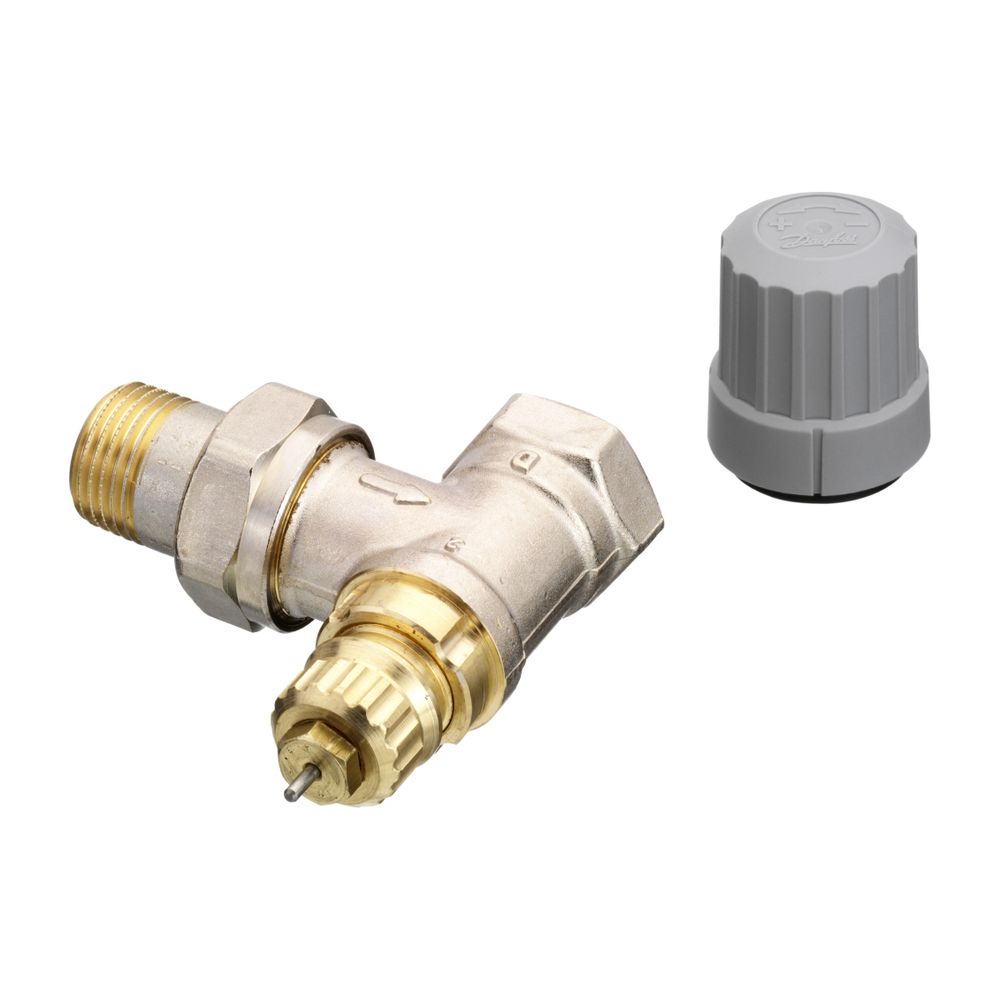

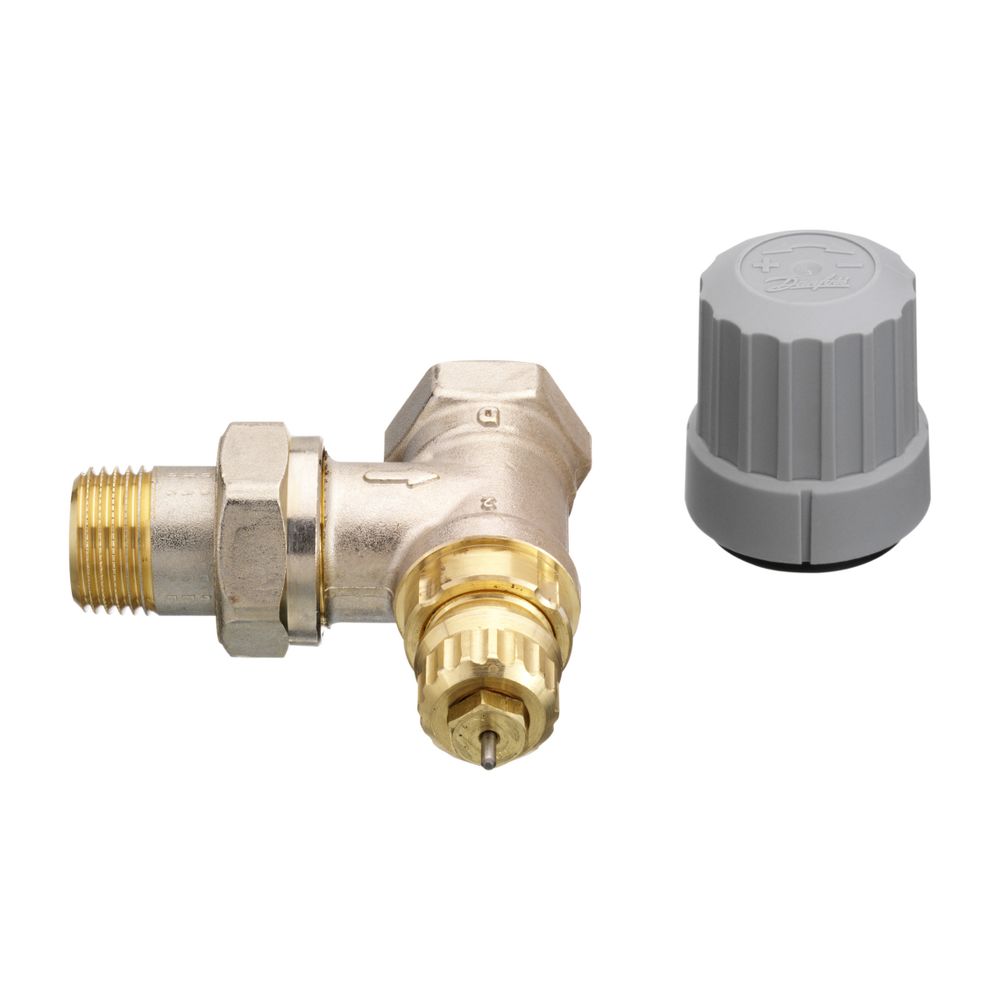

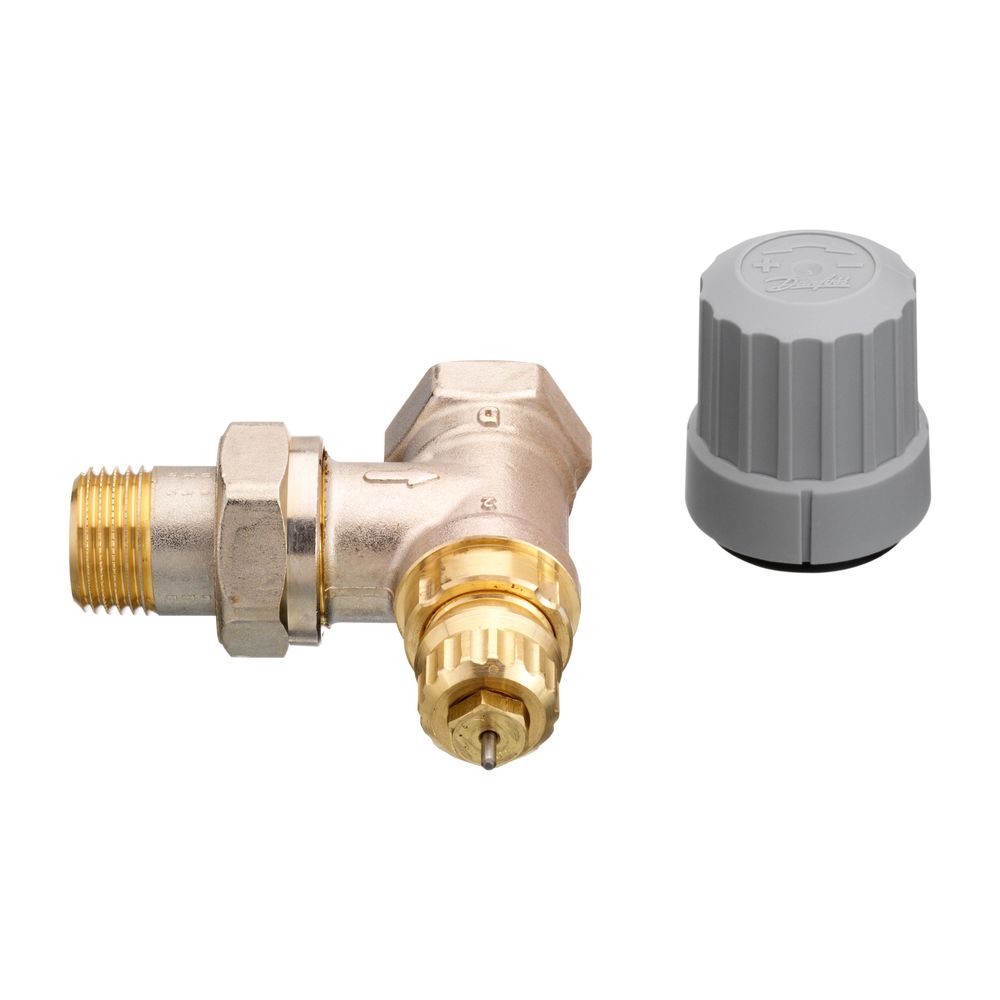

Danfoss Ventilgehäuse RA-FN 15 R 1/2", Eckausführung, vernickelt, Einbau in den Rücklauf

Das Danfoss Ventilgehäuse RA-FN 15 ist ein vernickeltes Eckventil mit einem Heizkörperanschluss von 1/2 Zoll (15 mm), das speziell für den Einbau in den Rücklauf von Heizungsanlagen konzipiert ist. Es eignet sich für den Einsatz in Zweirohrsystemen und ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben. Eine graue Bauschutzkappe dient zur Unterscheidung von anderen Ventilgehäusen der Marke.

Für welche Anwendungen ist das Ventilgehäuse RA-FN 15 geeignet?

Das Ventilgehäuse RA-FN 15 ist für den Einbau in den Rücklauf von Heizkörpern vorgesehen. Es kann als Austauschventil für bereits installierte Rücklauftemperaturbegrenzer oder für den Einbau bei vertauschtem Vor- und Rücklauf verwendet werden. Bei vertauschtem Vor- und Rücklauf können Heizkörper-Minderleistungen auftreten. Das Ventilgehäuse ist für den Einsatz in Zweirohrsystemen geeignet.

Welche Kompatibilität bietet das Ventilgehäuse?

Das Ventilgehäuse ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, living eco®, living connect® und RAW sowie mit thermischen Stellantrieben des Typs TWA. In Kombination mit Danfoss Fühlerelementen entsprechen die RA-FN Ventilgehäuse den Anforderungen der Euronorm EN 215 und sind für Planungen nach DIN V 4701/10 sowie einen AP Bereich kleiner oder gleich 1K (EnEV) geeignet. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Ventilgehäuse besteht aus vernickeltem Messing MS 58 und ist für einen Nenndruck von PN 10 ausgelegt. Eine Besonderheit ist die O-Ring-Stopfbuchse, die sich unter Anlagendruck auswechseln lässt, ohne dass die Anlage entleert werden muss. Die maximale Vorlauftemperatur beträgt 120 °C und der maximale Differenzdruck 0,6 bar. Das Ventilgehäuse ist nicht voreinstellbar und verfügt über keine automatische Durchflussregelung. Die Durchflusswerte liegen bei einem Kv-Wert von 0,22 bis 0,73 und einem Kvs-Wert von 0,9.

Wie wird die Fließrichtung am Ventilgehäuse angezeigt?

Die Fließrichtung des Mediums ist durch einen Durchflussrichtungspfeil auf dem Gehäuse eindeutig gekennzeichnet, was eine korrekte Installation sicherstellt.

Technische Daten

• Heizkörperanschluss: 1/2 Zoll (15 mm)
• Abmessung Thermostatanschluss: Klick 22
• Bauhöhe: 37 mm
• Material: Messing MS 58
• Oberflächenschutz: vernickelt
• Nenndruck: PN 10
• Max. Vorlauftemperatur: 120 °C
• Max. Differenzdruck: 0,6 bar
• Kv-Wert: 0,22 bis 0,73
• Kvs-Wert: 0,9

Das Danfoss Ventilgehäuse RA-FN 15 bietet eine robuste und flexible Lösung für die Heizungsinstallation, insbesondere im Rücklauf oder bei vertauschtem Vor- und Rücklauf. Mit seiner vernickelten Messingkonstruktion, der unter Druck wechselbaren O-Ring-Stopfbuchse und der Kompatibilität mit gängigen Danfoss Fühlerelementen und Stellantrieben stellt es eine langlebige Komponente für effiziente Heizsysteme dar. Die Auslegung für PN 10 und eine maximale Vorlauftemperatur von 120 °C unterstreicht die technische Leistungsfähigkeit dieses Eckventils.
