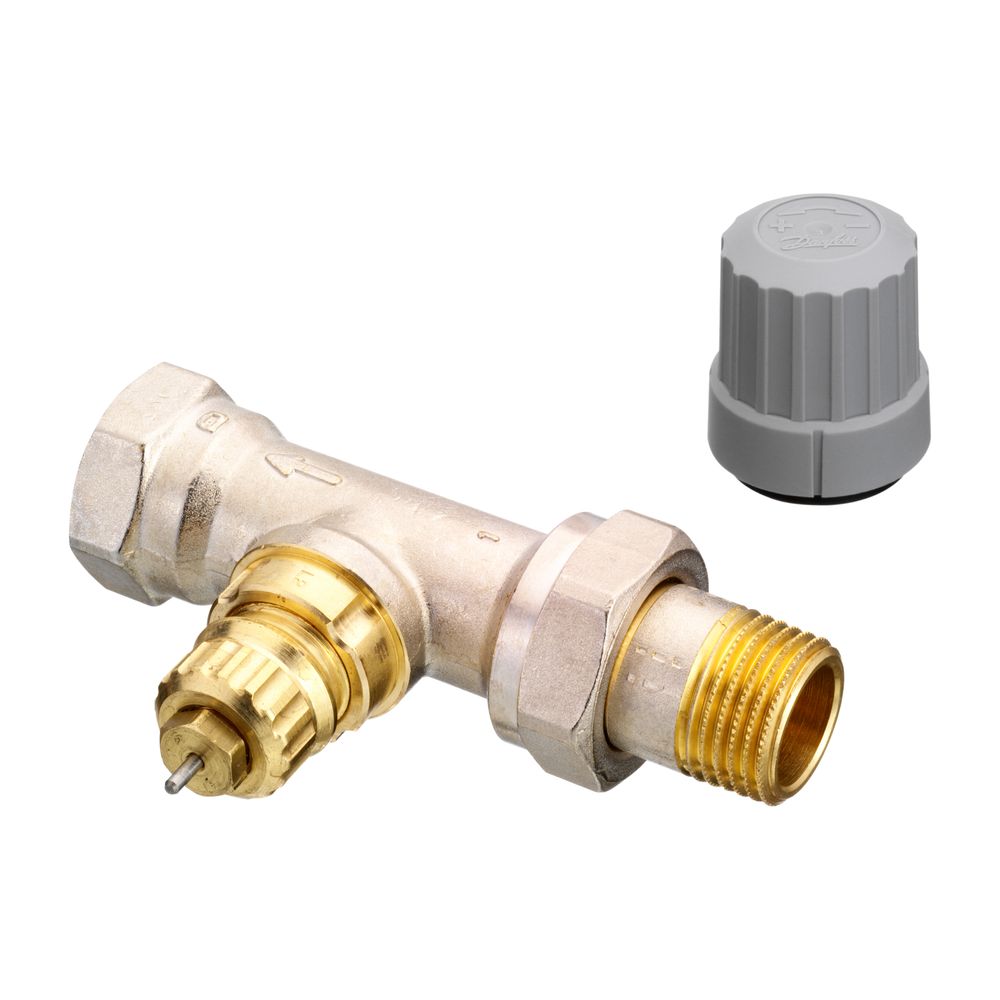

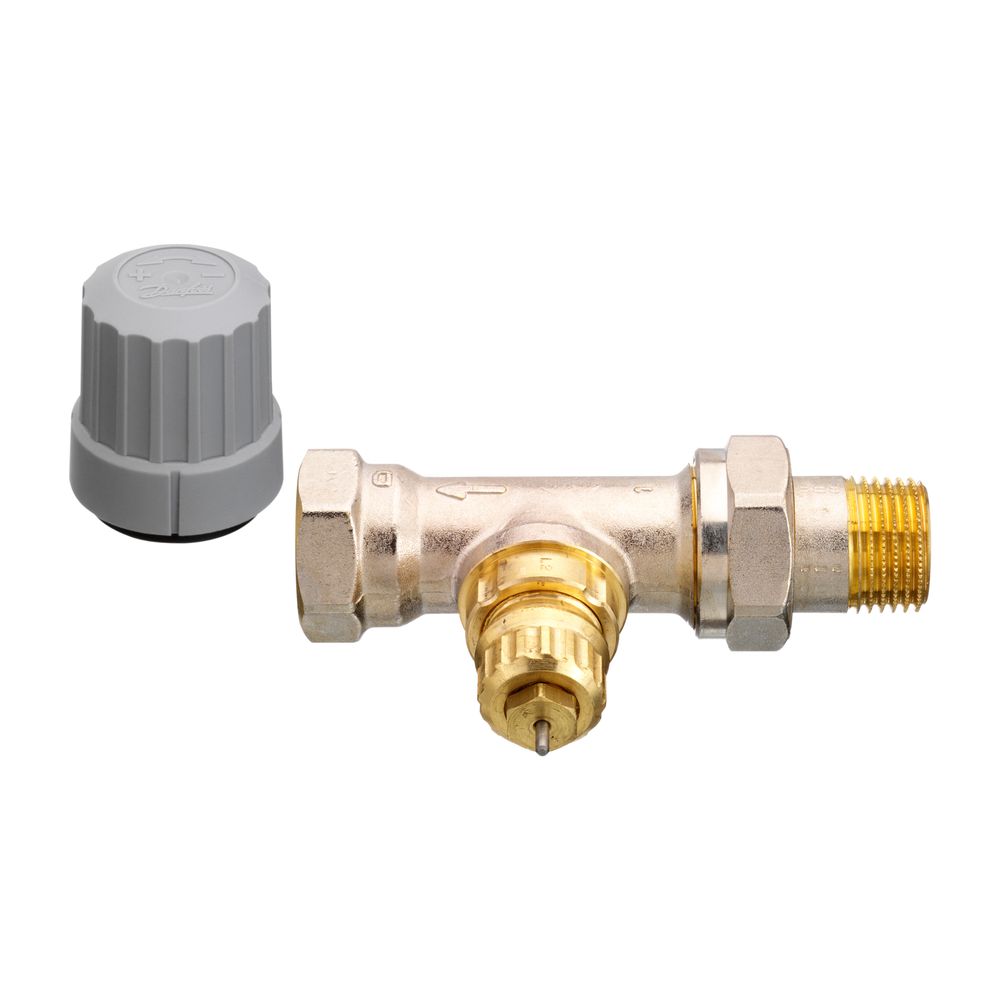

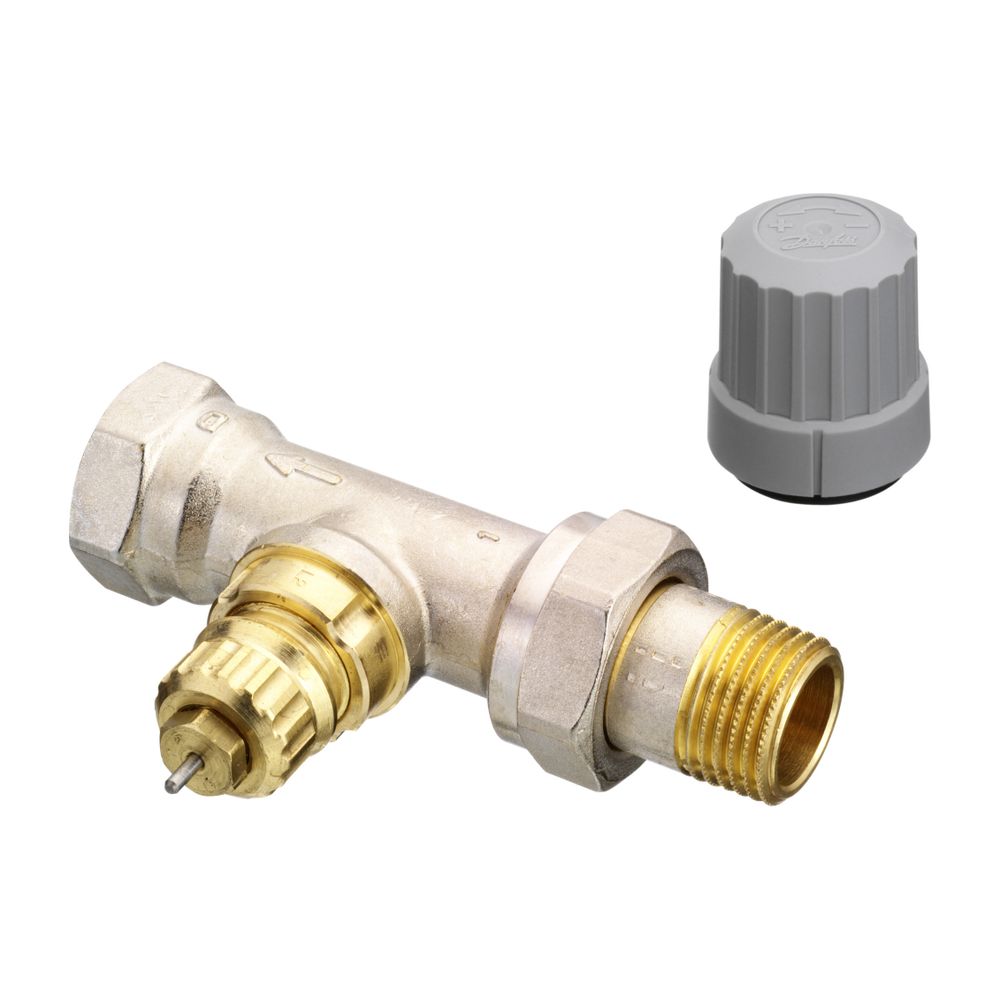

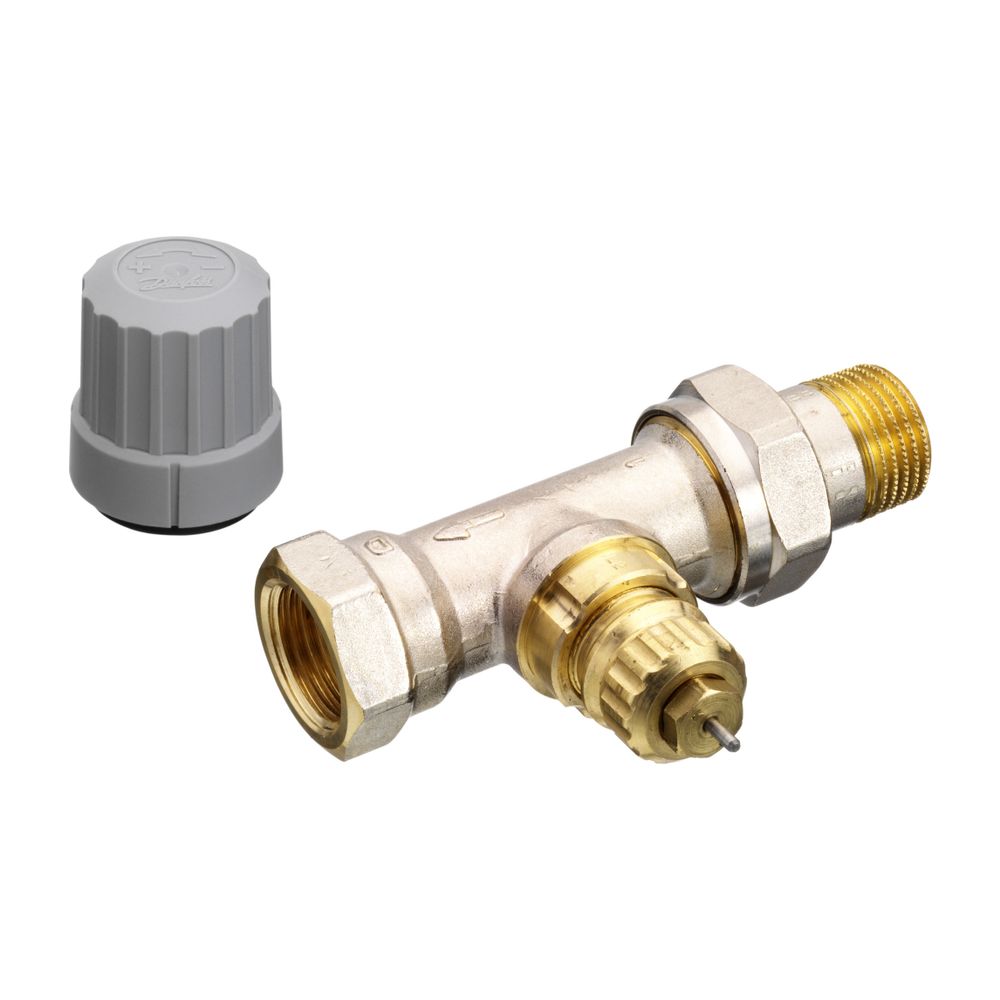

Danfoss Ventilgehäuse RA-FN 15 R 1/2", Durchgangsausführung, vernickelt, Einbau in den Rücklauf

Das Danfoss Ventilgehäuse RA-FN 15 R 1/2" ist eine vernickelte Durchgangsausführung, die speziell für den Einbau in den Rücklauf von Heizungsanlagen konzipiert wurde. Es eignet sich ideal als Austauschventil für bestehende Rücklauftemperaturbegrenzer oder für den Einsatz bei vertauschtem Vor- und Rücklauf. Das Ventilgehäuse ist kompatibel mit Danfoss Fühlerelementen der Typen RA 2000, living eco®, living connect® und RAW sowie thermischen Stellantrieben vom Typ TWA.

Für welche Anwendungen ist das Ventilgehäuse RA-FN 15 geeignet?

Das Ventilgehäuse RA-FN 15 ist primär für die Montage im Rücklauf von Zweirohrsystemen vorgesehen. Es dient als optimale Lösung für den Austausch bereits installierter Rücklauftemperaturbegrenzer oder für den Einsatz in Systemen mit vertauschtem Vor- und Rücklauf. Ein Durchflussrichtungspfeil auf dem Gehäuse erleichtert die korrekte Installation und stellt die richtige Fließrichtung sicher. Bei vertauschtem Vor- und Rücklauf können Heizkörper-Minderleistungen auftreten.

Welche Materialeigenschaften und Normen erfüllt das Ventilgehäuse?

Das Danfoss Ventilgehäuse besteht aus vernickeltem Messing MS 58, was zu einer erhöhten Beständigkeit beiträgt. Zur visuellen Unterscheidung von anderen Danfoss Ventilgehäusen ist die RA-FN Ausführung mit einer grauen Bauschutzkappe versehen. Die technischen Daten des Ventilgehäuses in Kombination mit RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. Für Planungen nach DIN V 4701/10 und im AP Bereich kleiner oder gleich 1K (EnEV) ist das Ventilgehäuse ebenfalls geeignet. Um Steinbildung und Korrosion vorzubeugen, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Wie ist die Wartung des Ventilgehäuses gestaltet?

Ein wesentlicher Vorteil des Danfoss Ventilgehäuses ist die Möglichkeit, die O-Ring-Stopfbuchse unter Anlagendruck auszuwechseln. Dies minimiert den Wartungsaufwand und vermeidet eine komplette Anlagenentleerung bei Servicearbeiten. Das Ventilgehäuse wird ohne Voreinstellung geliefert und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Montage.

Technische Daten

• Anschlussgröße Heizkörper: 1/2 Zoll (15 mm)
• Bauhöhe: 37 mm
• Material: Messing MS 58
• Oberflächenschutz: vernickelt
• Max. Vorlauftemperatur: 120 °C
• Max. Differenzdruck: 0,6 bar
• Kvs-Wert mit Stellantrieb: 0,90
• Kv-Wert bei AP Bereich 1/2K mit RA: 0,43/0,73
• PN: 10
• Geeignet für: Zweirohrsystem

Das Danfoss Ventilgehäuse RA-FN 15 bietet eine robuste und zuverlässige Lösung für den Einbau in den Rücklauf von Heizkörpern. Mit seiner vernickelten Messing MS 58 Ausführung, einer maximalen Vorlauftemperatur von 120 °C und einem Kvs-Wert von 0,90 stellt es eine langlebige Komponente dar. Die einfache Wartung der O-Ring-Stopfbuchse unter Anlagendruck unterstreicht die anwenderfreundliche Konzeption dieses Ventilgehäuses.
