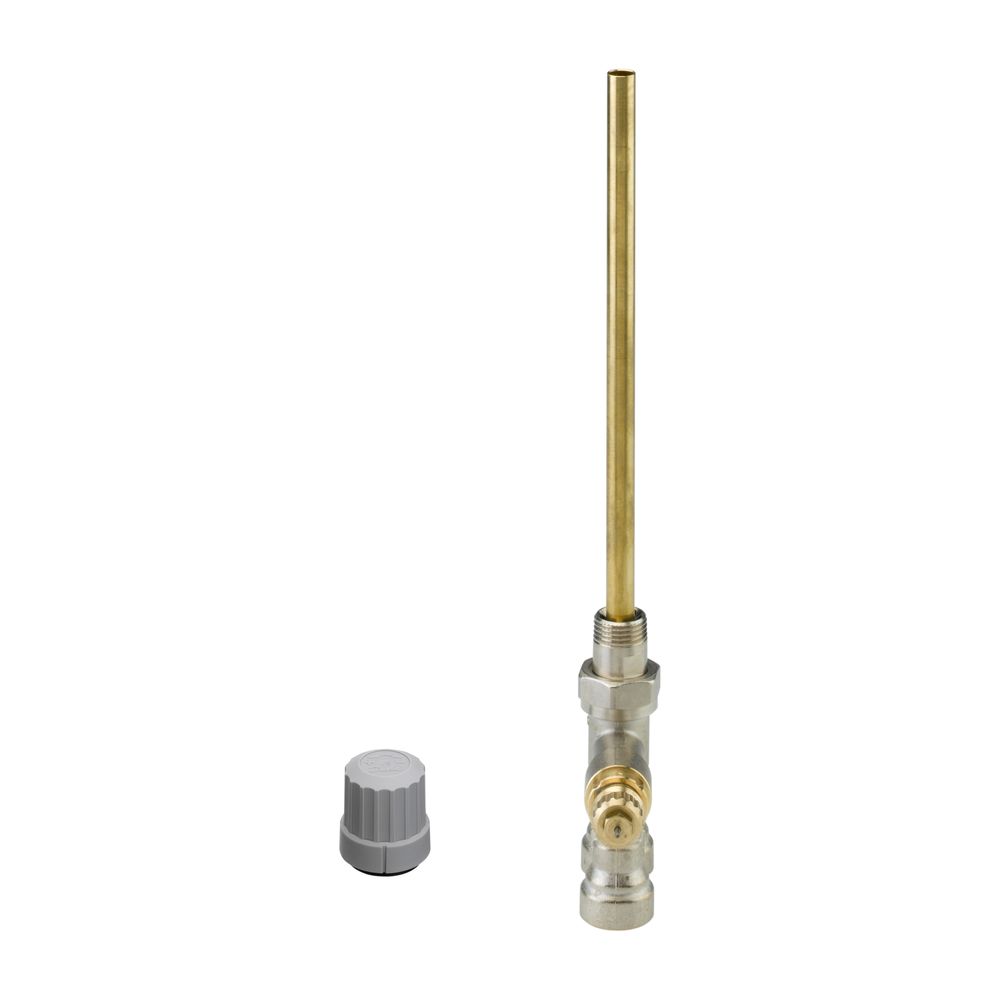

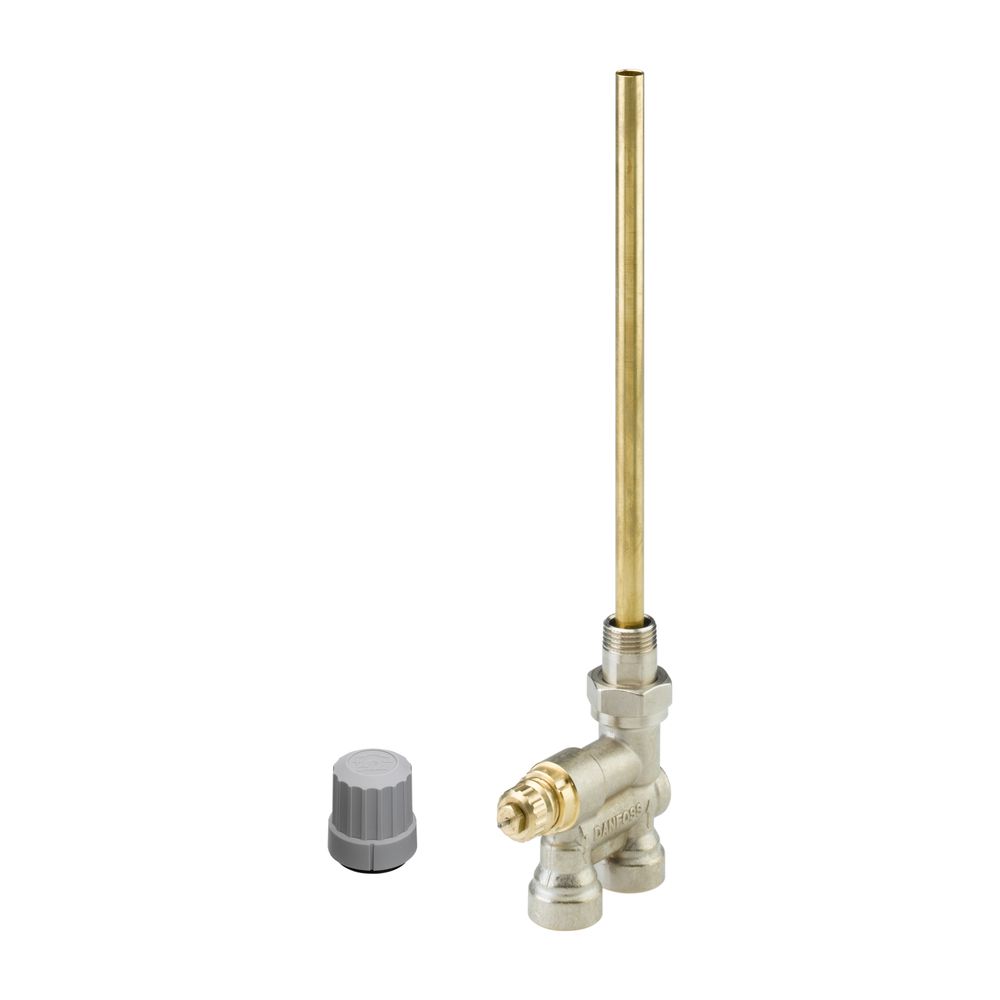

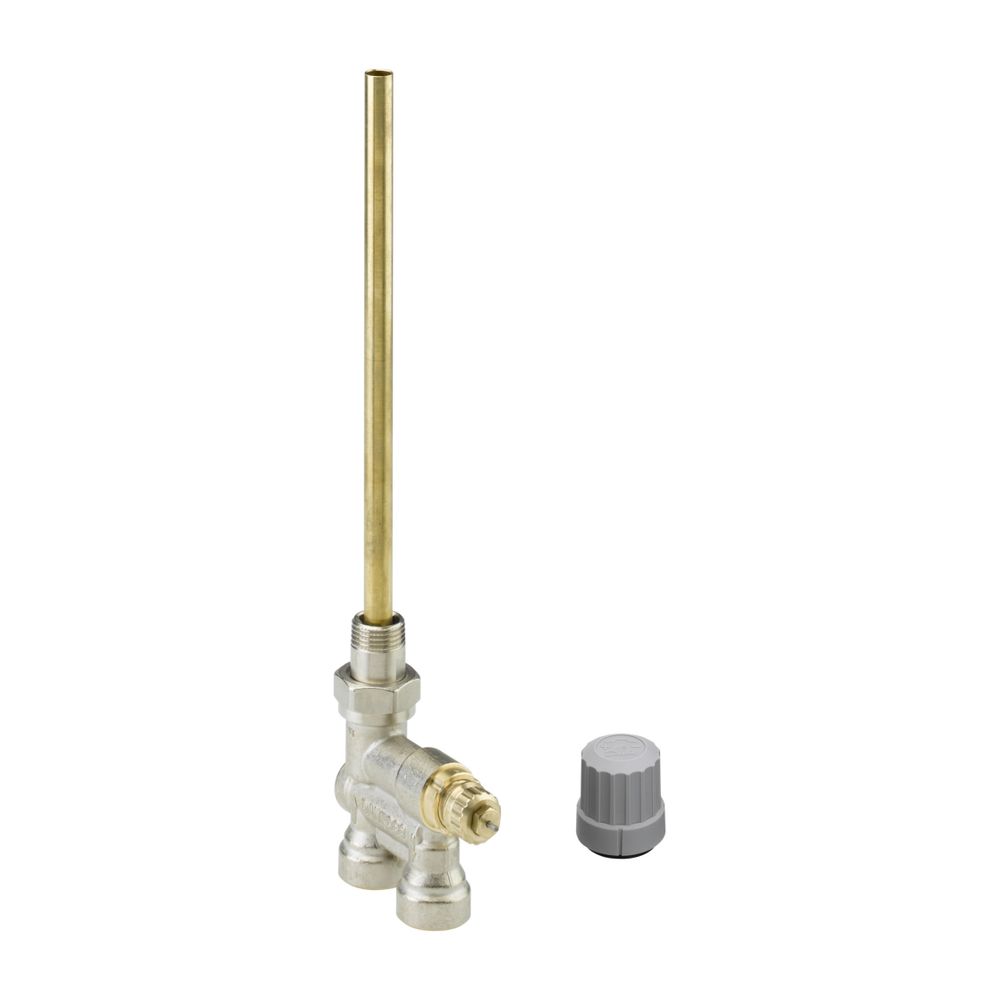

Danfoss Lanzenventil RA 15/6T Rp 1/2", unterer Anschluss

Das Danfoss Lanzenventil RA 15/6T mit Rp 1/2" Anschluss ist speziell für den unteren Anschluss in Einrohranlagen konzipiert. Es ermöglicht den Heizkörperanschluss an nur einem Punkt, wahlweise seitlich oder unter dem Heizkörper, und ist thermostatisch vorbereitet für eine effiziente Wärmeregulierung.

Konstruktion und Funktion

Das Ventilgehäuse des Danfoss Lanzenventils RA 15/6T besteht aus matt vernickeltem MS 58, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Ein integrierter Bypass mit geteilter Lanze leitet die umgewälzte Wassermenge im Einrohrbetrieb teils durch den Heizkörper und teils durch das Ventilgehäuse. Dies ermöglicht eine konstante Wasserführung und eine gleichmäßige Wärmeverteilung. Die O-Ring-Stopfbuchse ist ohne Anlagenentleerung auswechselbar, was die Wartung vereinfacht.

Technische Spezifikationen und Anschluss

Das Lanzenventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Anschluss an die Anlage erfolgt über ein R 1/2 Innengewinde, während der Thermostatanschluss als Klick 22 ausgeführt ist. Der Mittenabstand des Ventils beträgt 40 mm. Es verfügt über einen festen kv-Wert von 2,0 m³/h bei einem Differenzdruck von 2 K und einen Kvs-Wert von 2,15.

Kompatibilität und Installationshinweise

Das Lanzenventil RA 15/6T ist ausschließlich für Einrohranlagen geeignet. Es ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, living eco, living connect und RAW sowie mit thermischen Stellantrieben vom Typ TWA und dem EIB-Antrieb AG-EIB. Für eine rationelle Montage stehen Klemmverbinder für Weichstahl-, Kupfer- und VPE-Kunststoffrohre zur Verfügung. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Es ist zu beachten, dass je nach Heizkörpertyp unter Umständen passende Stauscheiben oder spezielle Anschlussstücke erforderlich sein können und Leistungsschwankungen auftreten können.

Technische Daten

• Typ: RA 15/6T
• Anschluss Anlage: R 1/2 IG
• Ausführung: Unterer Anschluss
• Material Ventilgehäuse: MS 58, matt vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Vorlauftemperatur: 120 °C
• kv-Wert bei Xp = 2 K: 2,0 m³/h
• Kvs-Wert: 2,15
• Mittenabstand: 40 mm
• System: Einrohrsystem

Das Danfoss Lanzenventil RA 15/6T bietet eine robuste und wartungsfreundliche Lösung für den Anschluss von Heizkörpern in Einrohranlagen. Mit seinem unteren Anschluss, einem Mittenabstand von 40 mm, einem kv-Wert von 2,0 m³/h und einer maximalen Vorlauftemperatur von 120 °C ermöglicht es eine effiziente und zuverlässige Wärmeverteilung in modernen Heizungssystemen.
