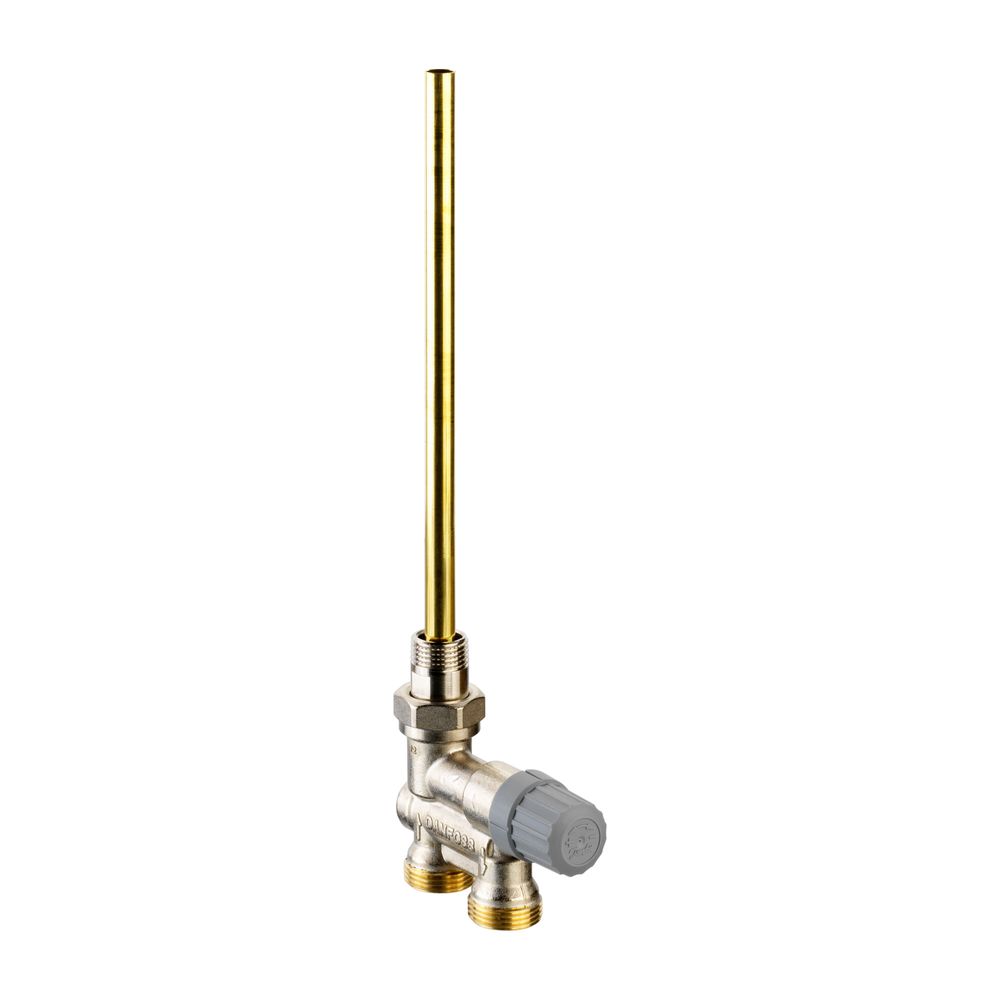

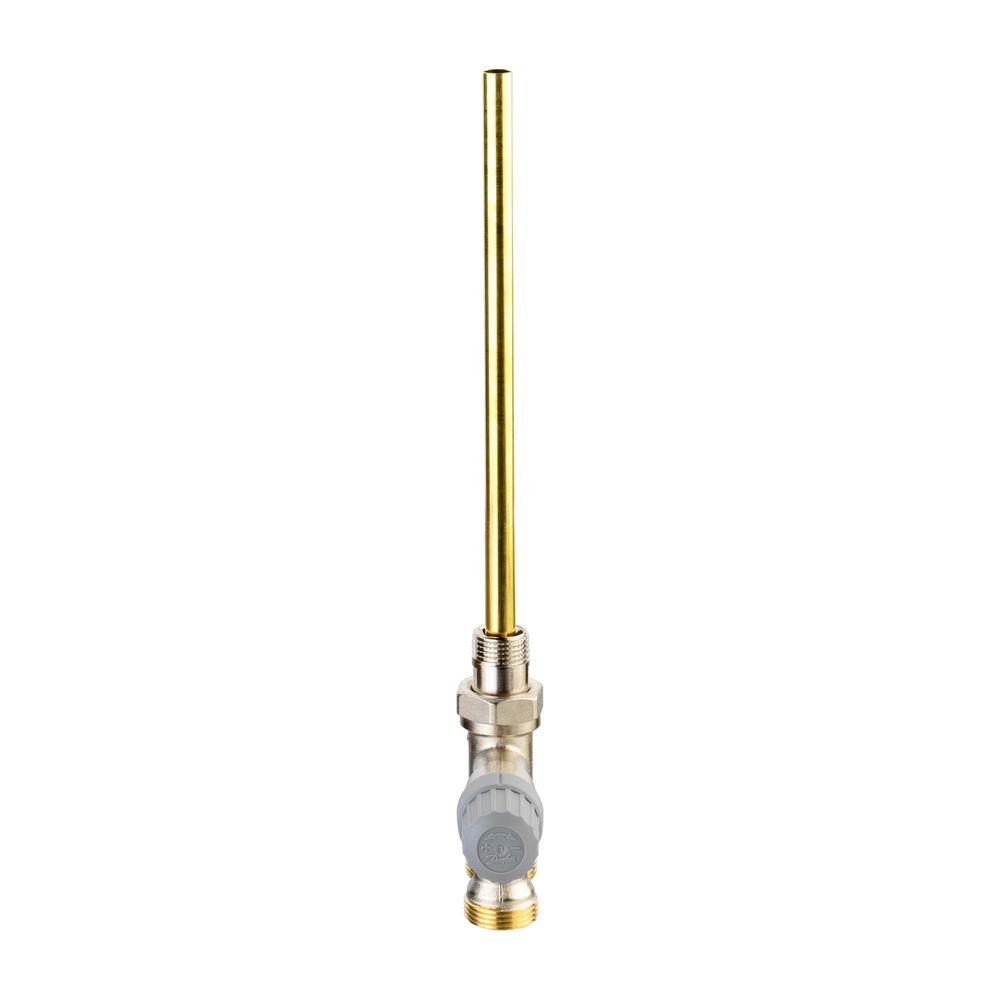

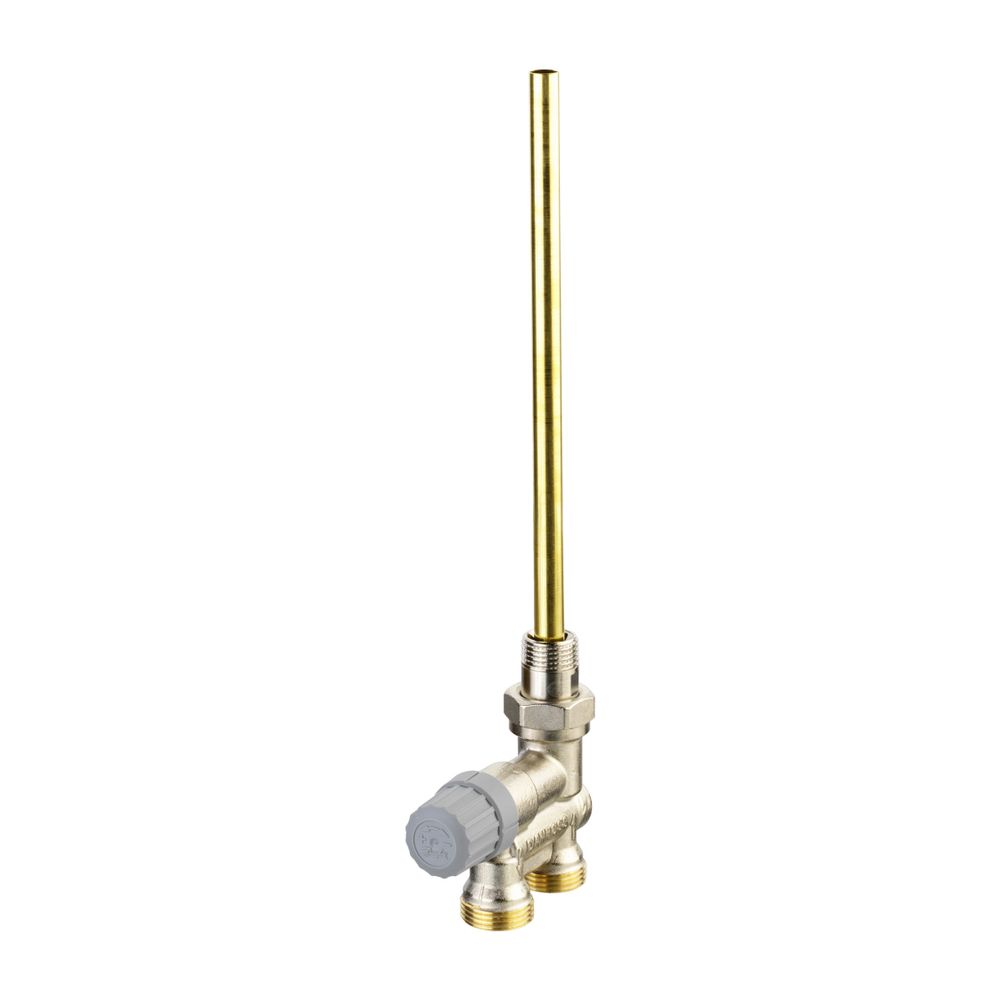

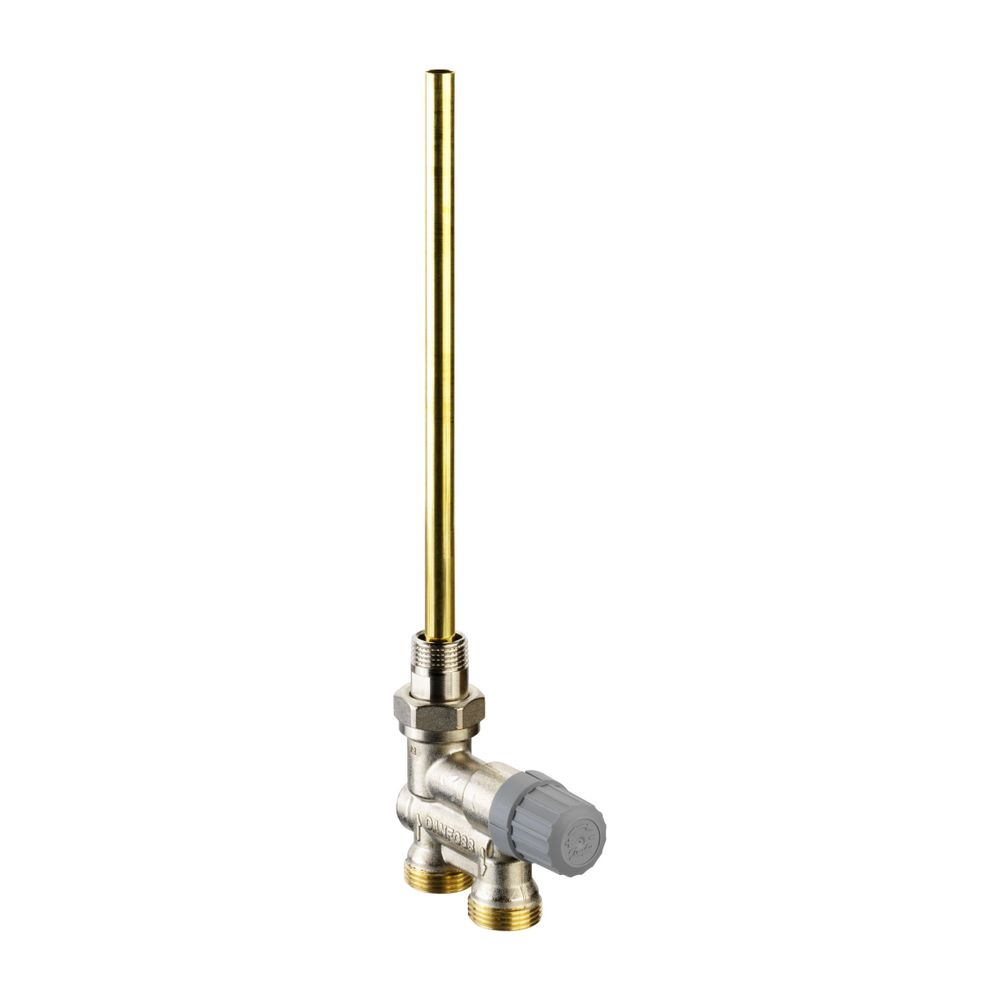

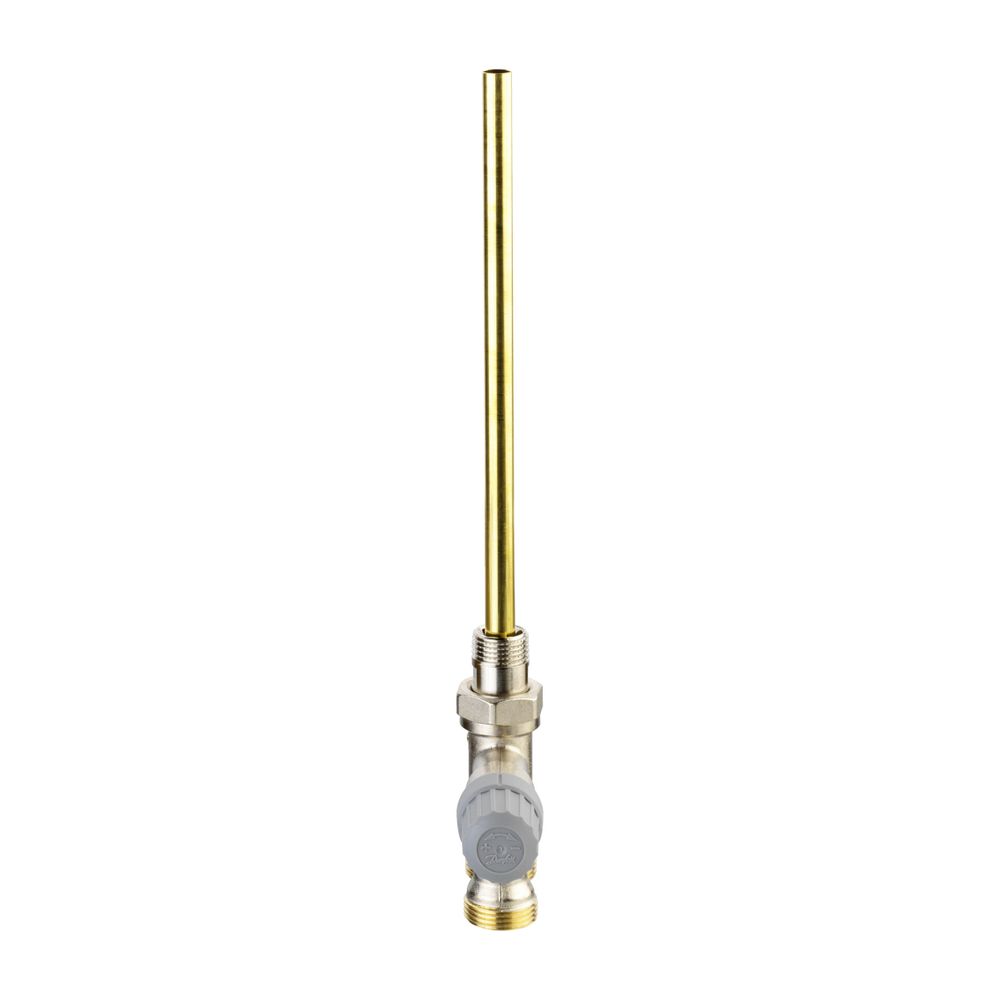

Danfoss Lanzenventil RA 15/6T R 3/4" AG, unterer Anschluss

Das Danfoss Lanzenventil RA 15/6T ist ein spezialisiertes Ventilgehäuse für Einrohranlagen. Es ermöglicht den Heizkörperanschluss an nur einem Punkt, wahlweise seitlich oder unter dem Heizkörper, und ist für die Montage mit unterem Anschluss konzipiert. Das Ventilgehäuse aus MS 58 matt vernickeltem Material verfügt über einen integrierten Bypass, der eine effiziente Wasserzirkulation sicherstellt.

Für welche Heizsysteme ist das Lanzenventil geeignet?

Das Lanzenventil RA 15/6T von Danfoss ist speziell für den Einsatz in Einrohranlagen mit Pumpenumwälzung entwickelt. Es ermöglicht den Heizkörperanschluss an einem einzigen Punkt, wahlweise seitlich oder unter dem Heizkörper. Im Einrohrbetrieb wird die umgewälzte konstante Wassermenge teils durch den Heizkörper und teils durch den eingebauten Bypass des Ventilgehäuses geleitet, was eine gleichmäßige Verteilung des Heizwassers sicherstellt. Das Ventil verfügt über feste kv-Werte, die eine zuverlässige Funktion ermöglichen.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventilgehäuse des Danfoss Lanzenventils RA 15/6T besteht aus MS 58 matt vernickeltem Material, was eine hohe Beständigkeit und Langlebigkeit bietet. Eine besondere Eigenschaft ist die O-Ring-Stopfbuchse, die ohne Anlagenentleerung auswechselbar ist und somit die Wartung vereinfacht. Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Mittenabstand des Ventils beträgt 40 mm. Der Kvs-Wert liegt bei 2,15 und das Verteilerverhältnis bei 35 %. Es ist mit einem Thermostatanschluss vom Typ Klick 22 ausgestattet und thermostatisch vorbereitet. Eine Staubkappe ist vorhanden. Die Montage erfolgt rationell mit Klemmverbindern für Weichstahl-, Kupfer- und Kunststoffrohre.

Welche Hinweise sind bei der Installation und dem Betrieb zu beachten?

Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Je nach Heizkörpertyp können unter Umständen zum Heizkörper passende Stauscheiben oder spezielle Anschlussstücke erforderlich sein. Es ist zu beachten, dass nicht alle Heizkörper bei Anschluss mit einem Lanzenventil die im Katalog angegebenen Leistungen abgeben. Auch bei Kombination von unterschiedlichen Heizkörpern können Leistungsschwankungen auftreten. Es wird empfohlen, hierzu detaillierte Informationen beim Heizkörperhersteller einzuholen.

Technische Daten

• Typ: RA 15/6T
• Anschluss Anlage: G 3/4 A Außengewinde, unterer Anschluss
• Material: MS 58, matt vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Kvs-Wert: 2,15
• Verteilerverhältnis: 35 %
• Mittenabstand: 40 mm
• Thermostatanschluss: Klick 22
• Geeignet für Einrohrsystem: ja
• Voreinstellung: ohne Schlagdämpfer

Das Danfoss Lanzenventil RA 15/6T ist eine zuverlässige und wartungsfreundliche Lösung für Einrohranlagen. Mit seinem robusten Ventilgehäuse aus MS 58 matt vernickeltem Material, einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von bis zu 120 °C ist es für anspruchsvolle Heizsysteme geeignet. Der Kvs-Wert von 2,15 und das Verteilerverhältnis von 35 % tragen zur effizienten Funktion bei.

Lieferumfang

• 1x Danfoss Lanzenventil RA 15/6T
• 1x Staubkappe
