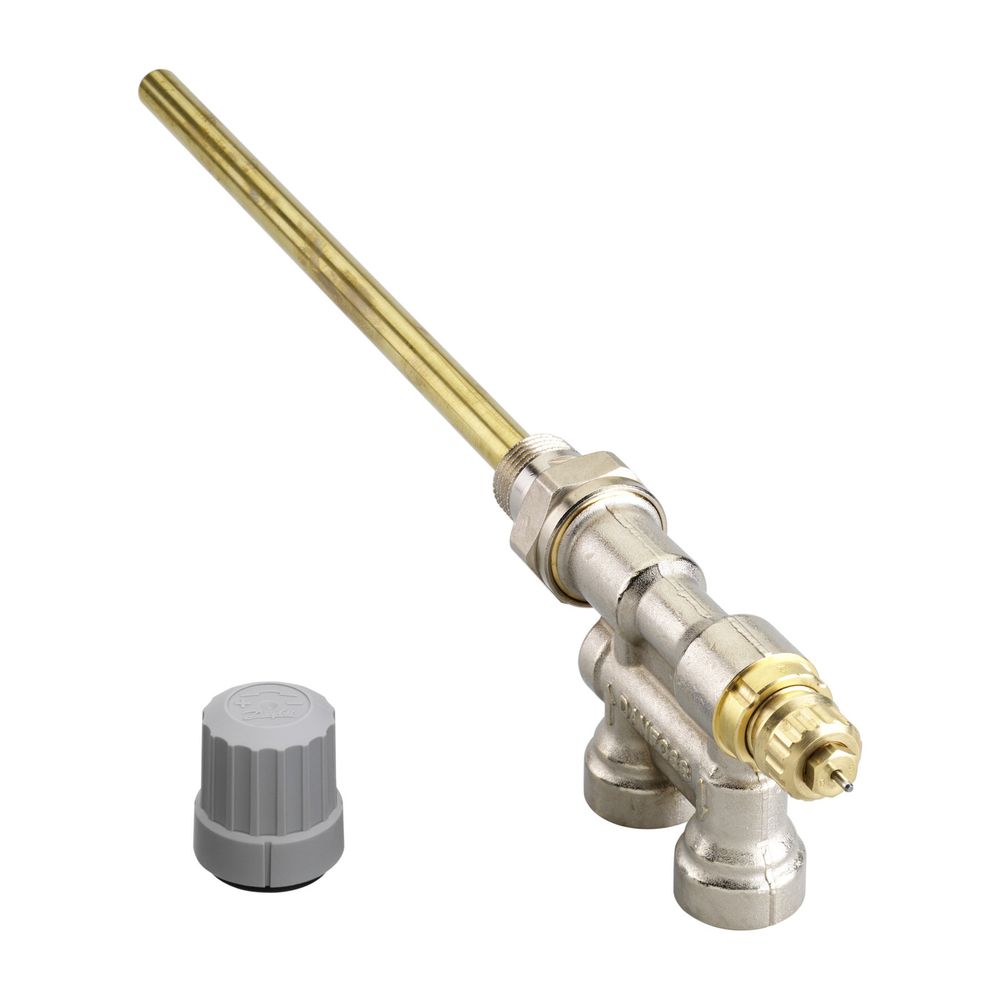

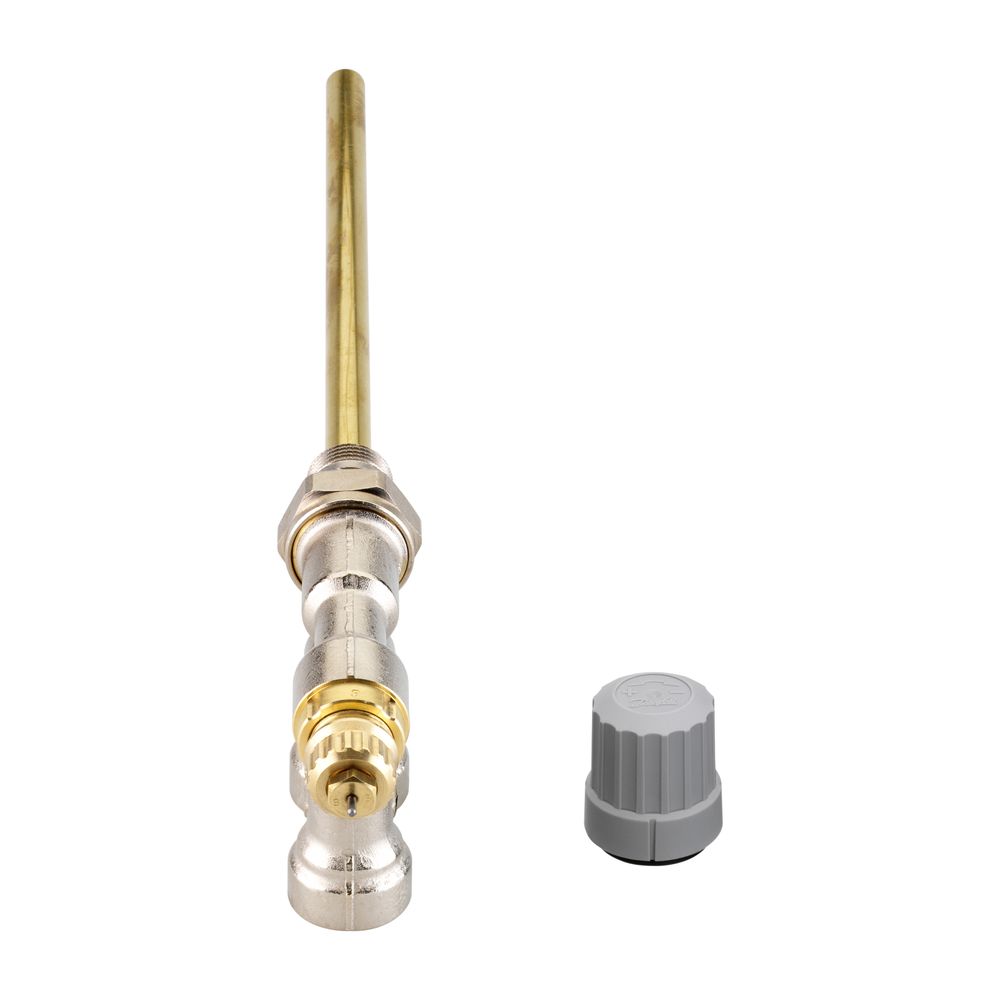

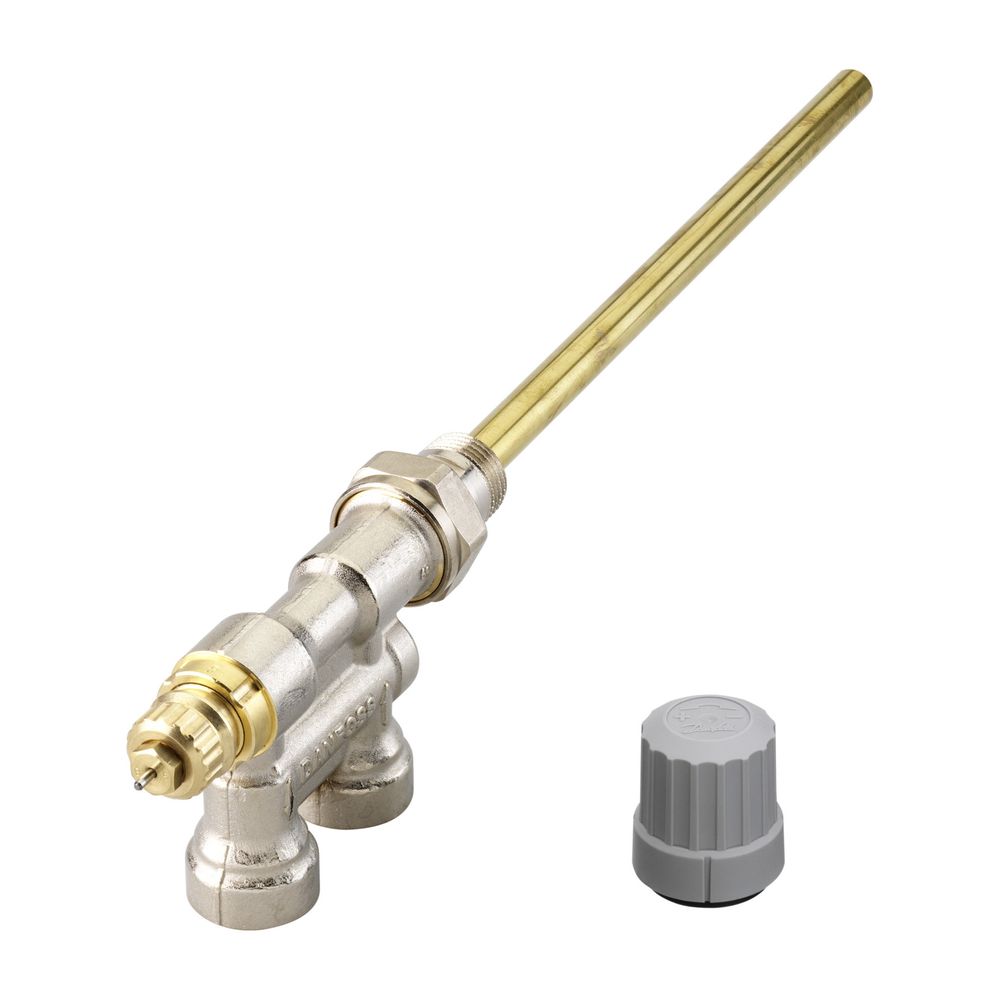

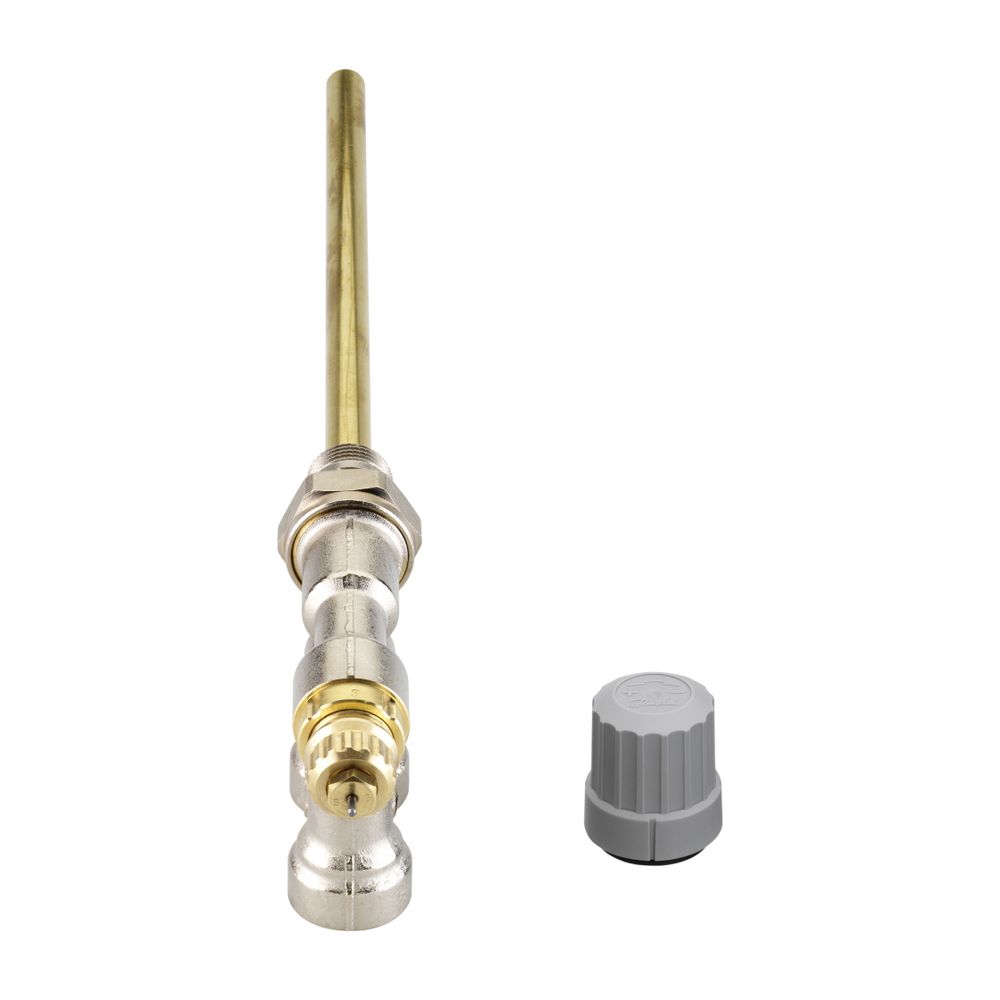

Danfoss Lanzenventil RA 15/6TB Rp 1/2", seitlicher Anschluss

Das Danfoss Lanzenventil RA 15/6TB mit seitlichem Anschluss ist ein thermostatisches Ventilgehäuse, das speziell für den Heizkörperanschluss in Zweirohranlagen konzipiert wurde. Es ermöglicht die Anbindung des Heizkörpers an nur einem Anschlusspunkt und ist für konventionelle Systeme mit Pumpenumwälzung ausgelegt. Das robuste Ventilgehäuse aus matt vernickeltem Messing MS 58 bietet eine langlebige und korrosionsbeständige Lösung für effiziente Heizsysteme.

Wie ist das Danfoss Lanzenventil RA 15/6TB konstruiert und für welche Anlagen geeignet?

Das Lanzenventil RA 15/6TB ist ausschließlich für konventionelle Zweirohranlagen mit Pumpenumwälzung vorgesehen. Es ermöglicht den Heizkörperanschluss an nur einem Anschlusspunkt, wahlweise seitlich oder unter dem Heizkörper. Das Ventilgehäuse besteht aus hochwertigem Messing MS 58 und ist matt vernickelt, was den Schutz vor Korrosion unterstützt. Eine O-Ring-Stopfbuchse ist integriert und kann ohne Anlagenentleerung ausgetauscht werden, was die Wartung erleichtert. Der Mittenabstand beträgt 40 mm. Der Anschluss an die Anlage erfolgt über ein R 1/2 IG Innengewinde. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Welche technischen Spezifikationen zeichnen das Lanzenventil aus?

Das Danfoss Lanzenventil RA 15/6TB ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der kv-Wert bei einer Temperaturdifferenz von Xp = 2 K liegt bei 0,82 m³/h, während der Kvs-Wert 1 beträgt. Das Ventil ist thermostatisch ohne Knopf bedienbar, verfügt über eine thermostatische Vorbereitung und ist vorab einstellbar ohne Schlagdämpfer.

Mit welchen Komponenten ist das Lanzenventil kompatibel und was ist bei der Installation zu beachten?

Das Danfoss Lanzenventil RA 15/6TB ist kompatibel mit verschiedenen Danfoss Fühlerelementen wie RA 2000, living eco®, living connect® und RAW. Ebenso kann es mit thermischen Stellantrieben vom Typ TWA und dem EIB-Antrieb AG-EIB kombiniert werden. Für eine rationelle Montage steht eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer- und VPE-Kunststoffrohre zur Verfügung. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Es ist zu beachten, dass je nach Heizkörpertyp spezielle Stauscheiben oder Anschlussstücke erforderlich sein können und Leistungsschwankungen auftreten können. Detaillierte Informationen hierzu sollten beim Heizkörperhersteller eingeholt werden.

Technische Daten

• Anschluss Anlage: R 1/2 IG
• Ausführung: seitlicher Anschluss
• Material Gehäuse: Messing MS 58, matt vernickelt
• Mittenabstand: 40 mm
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• kv-Wert bei Xp = 2 K: 0,82 m³/h
• Kvs-Wert: 1
• Geeignet für: Zweirohranlagen

Das Danfoss Lanzenventil RA 15/6TB bietet eine zuverlässige und effiziente Lösung für den Heizkörperanschluss in Zweirohranlagen. Mit seinem robusten Messinggehäuse, dem seitlichen Anschluss und den technischen Leistungswerten wie einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur von 120 °C, ermöglicht es eine präzise und langlebige Regelung der Heizleistung.
