Beschreibung

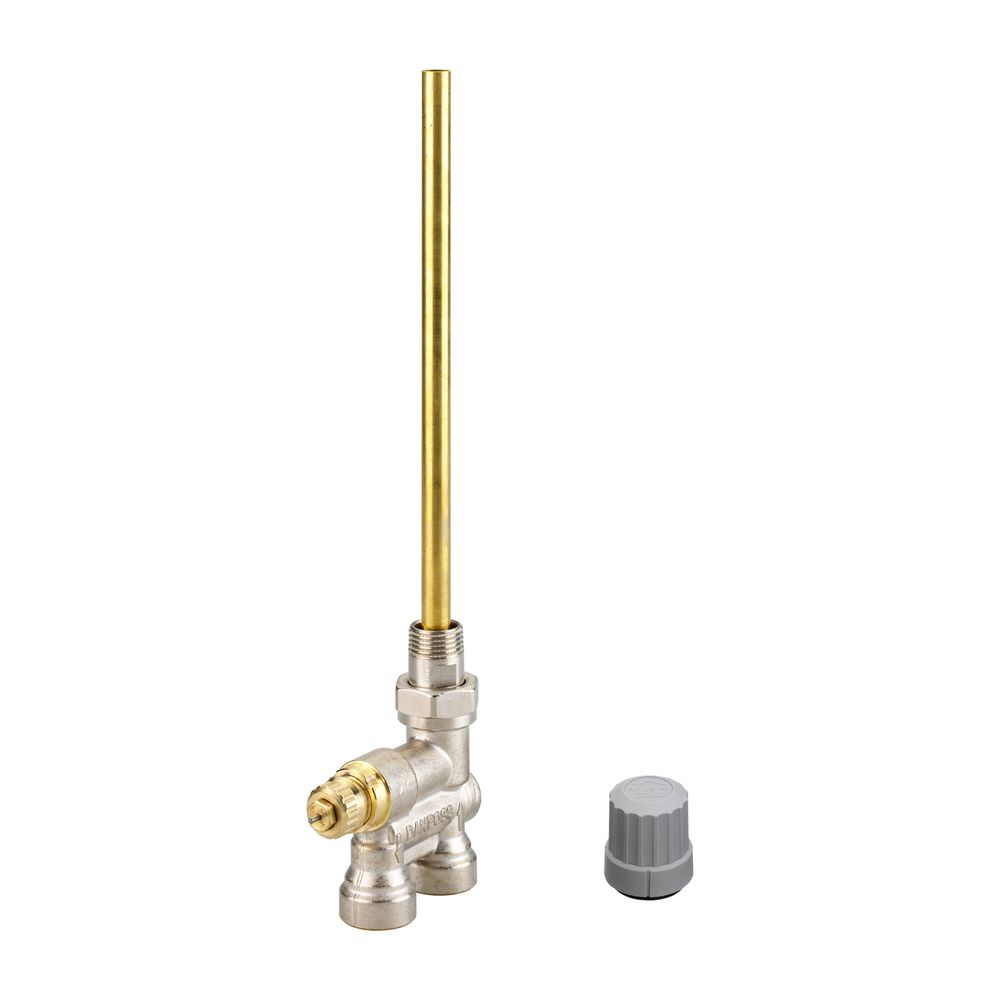

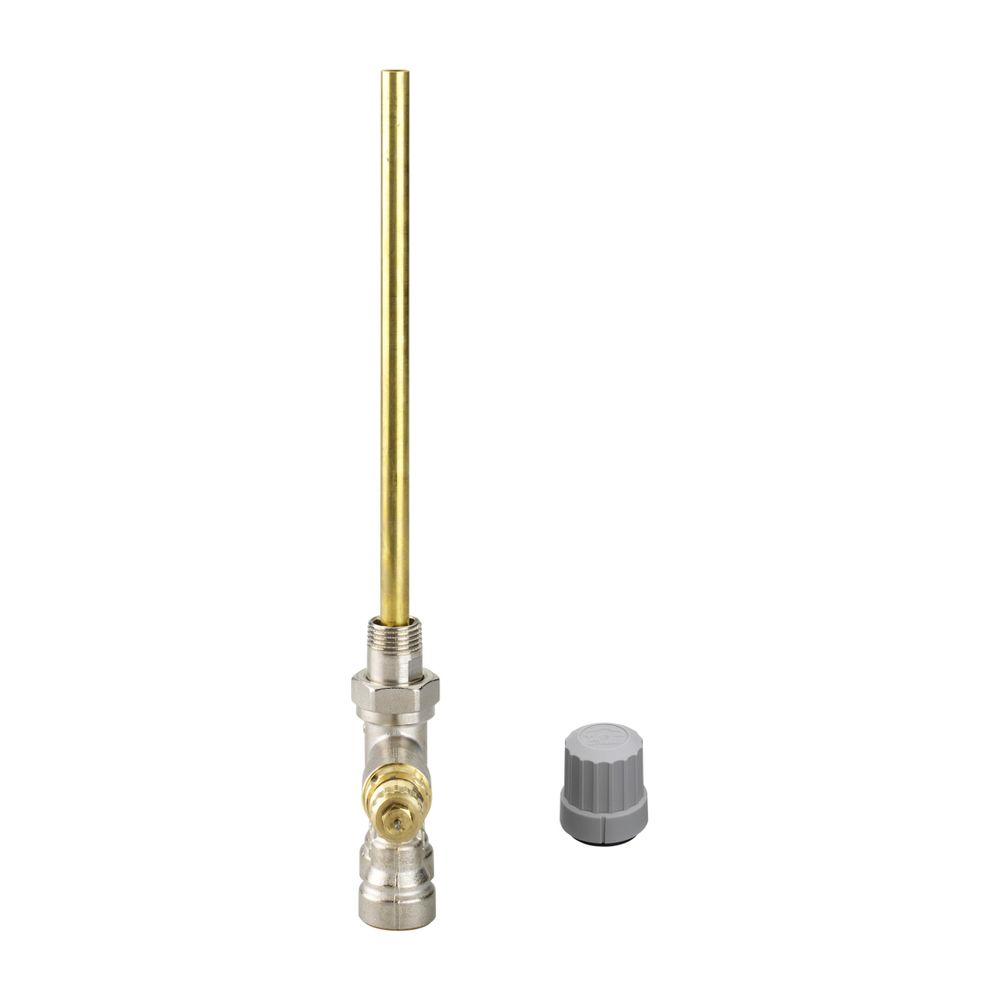

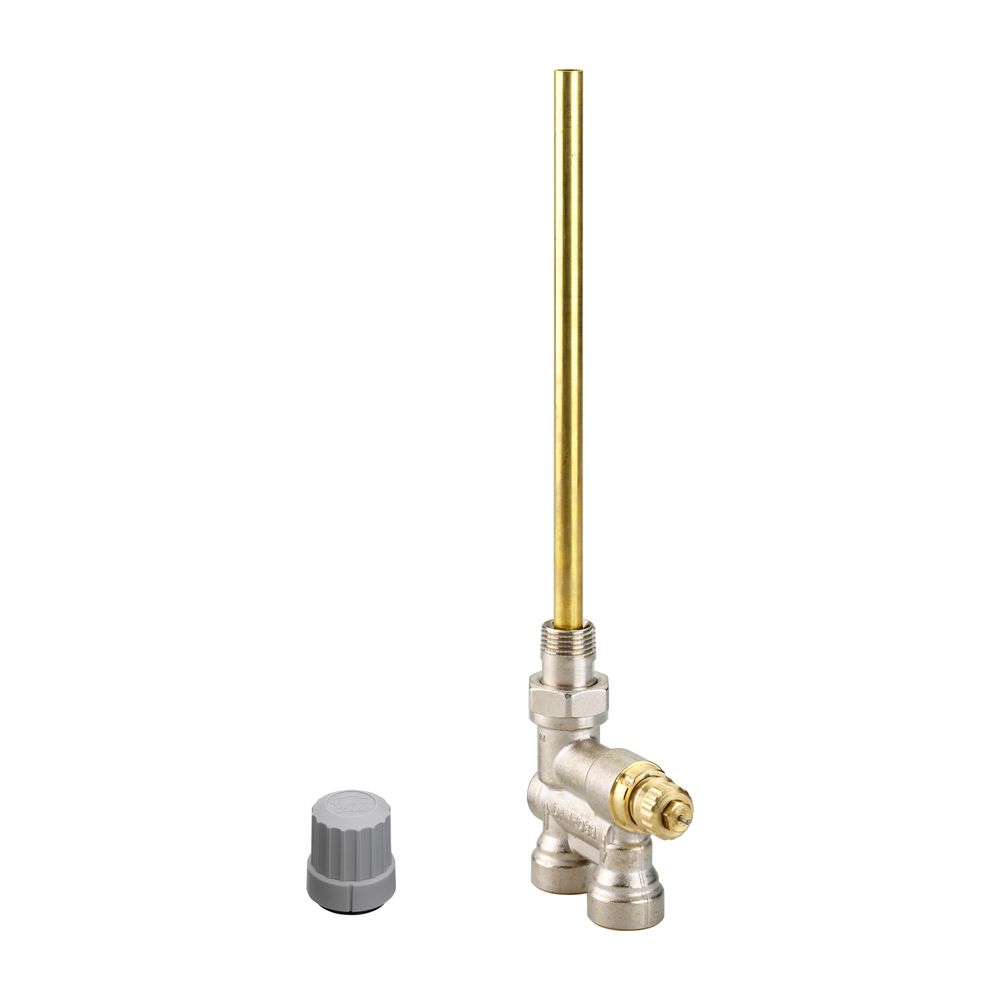

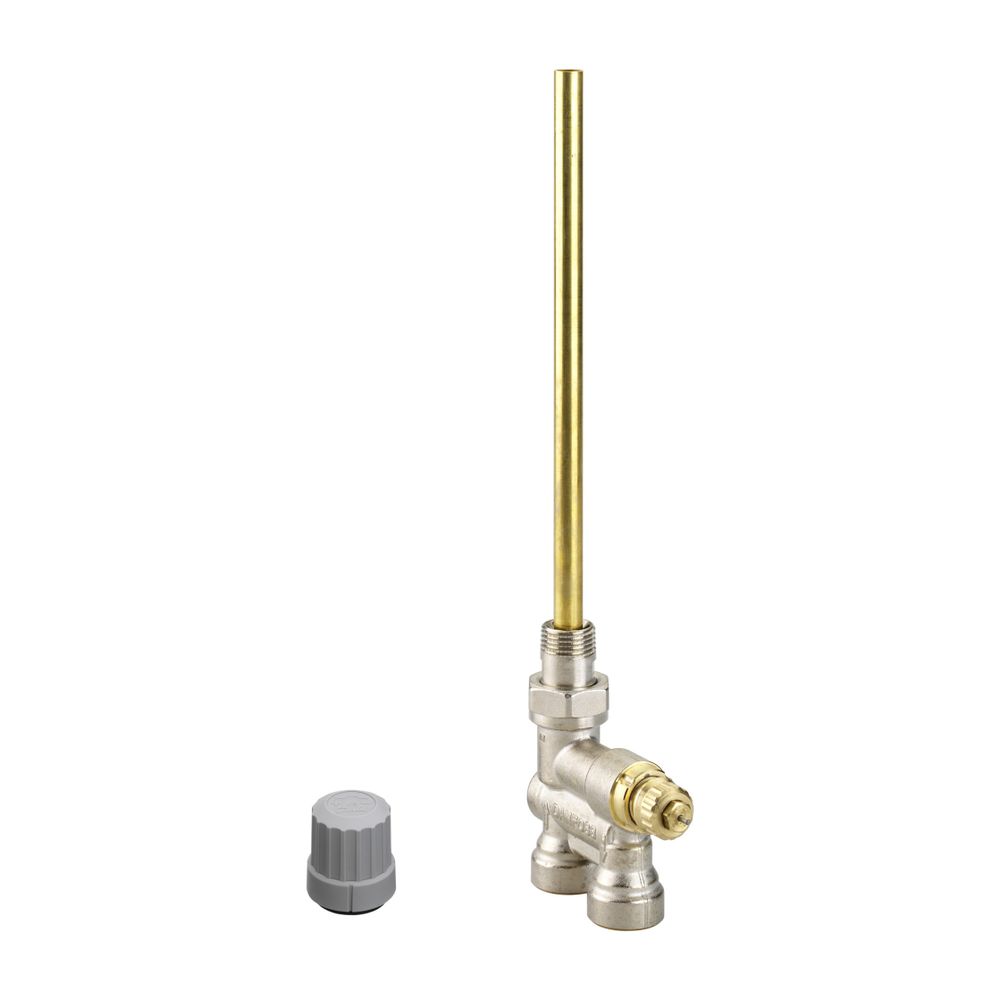

Danfoss Lanzenventil RA 15/6TB Rp 1/2", unterer Anschluss
Das Danfoss Lanzenventil RA 15/6TB mit Rp 1/2" Anschluss und unterem Anschluss ist speziell für den Einsatz in konventionellen Zweirohranlagen mit Pumpenumwälzung konzipiert. Es ermöglicht den Heizkörperanschluss an nur einem Anschlusspunkt, wahlweise seitlich oder unter dem Heizkörper. Das Ventilgehäuse aus matt vernickeltem Messing MS 58 bietet eine robuste Ausführung und ist für eine maximale Vorlauftemperatur von 120 °C sowie einen Betriebsdruck von bis zu 10 bar ausgelegt.
Für welche Heizsysteme ist das Lanzenventil RA 15/6TB geeignet?
Das Danfoss Lanzenventil vom Typ RA 15/6TB ist primär für den Einsatz in konventionellen Zweirohranlagen mit Pumpenumwälzung vorgesehen. Es ermöglicht eine effiziente Integration des Heizkörpers in das System, indem es den Anschluss an einem einzigen Punkt am Heizkörper realisiert. Das Ventil verfügt über feste kv-Werte und ist für den Anschluss an Heizkörper mit einem 1/2 Zoll (15 mm) Heizkörperanschluss ausgelegt.
Welche Konstruktionsmerkmale bietet das Lanzenventil?
Das Ventilgehäuse ist aus matt vernickeltem Messing MS 58 gefertigt, was einen effektiven Oberflächenschutz bietet. Eine O-Ring-Stopfbuchse ist ohne Anlagenentleerung auswechselbar, was die Wartung vereinfacht. Der Mittenabstand beträgt 40 mm. Das Ventil ist thermostatisch vorbereitet und vorab einstellbar, jedoch ohne Schlagdämpfer.
Welche Anschlussmöglichkeiten und Kompatibilitäten bestehen?
Der Anschluss an die Anlage erfolgt über ein Rp 1/2" Innengewinde. Das Lanzenventil ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, living eco, living connect und RAW sowie mit den thermischen Stellantrieben Typ TWA und dem EIB-Antrieb AG-EIB. Eine Auswahl von Klemmverbindern für Weichstahl-, Kupfer- und VPE-Kunststoffrohre ermöglicht eine rationelle Montage.
Welche Betriebsparameter und Leistungswerte sind zu beachten?
Das Lanzenventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der kv-Wert liegt bei 0,82 m³/h bei einem Differenzdruck von 2 K.
Was ist bei der Verwendung des Lanzenventils zu berücksichtigen?
Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen. Je nach Heizkörpertyp können unter Umständen passende Stauscheiben oder spezielle Anschlussstücke erforderlich sein. Es ist zu beachten, dass nicht alle Heizkörper bei Anschluss mit einem Lanzenventil die im Katalog angegebenen Leistungen abgeben. Auch bei Kombination von unterschiedlichen Heizkörpern können Leistungsschwankungen auftreten. Detaillierte Informationen hierzu sind beim Heizkörperhersteller einzuholen.
Technische Daten
- Typ: RA 15/6TB
- Ausführung: unterer Anschluss
- Anschluss Anlage: R 1/2 IG
- Material Gehäuse: Messing MS 58, matt vernickelt
- Mittenabstand: 40 mm
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 0,6 bar
- Max. Vorlauftemperatur: 120 °C
- kv-Wert (bei Xp = 2 K): 0,82 m³/h
- Bauhöhe: 278 mm
Das Danfoss Lanzenventil RA 15/6TB bietet eine robuste und wartungsfreundliche Lösung für den Heizkörperanschluss in Zweirohranlagen. Mit seinem Gehäuse aus matt vernickeltem Messing, einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C unterstützt es eine effiziente und sichere Heizungsregelung.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Lanzenventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RA 15/6TB |
| Hersteller-Artikelnummer | 013G3210 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-013G3210 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 278 |
| Bedienung | thermostatisch ohne Knopf |
| Durchsatzkapazität (min 10 kPa) | 1 |
| Durchsatzkapazität (min 15 kPa) | 1 |
| EAN-13 | 5702420020860 |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,546 kg |
| Größe Heizkörperanschluss | 1/2 Zoll (15) |
| KV-Wert | 0,29 - 0,82 |
| Kvs-Wert | 1 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | nein |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| Voreinstellung | ohne Schlagdämpfer |
| WEEE-Nr. | 66490570 |
