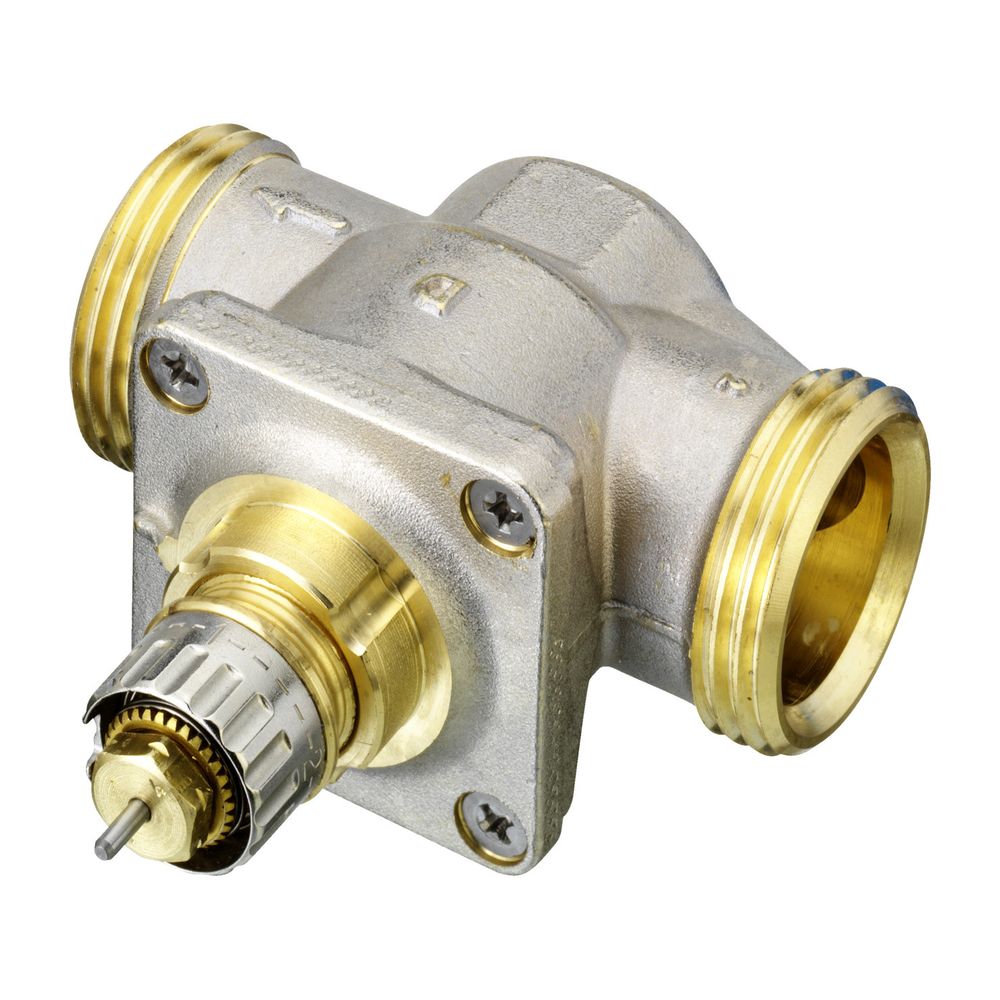

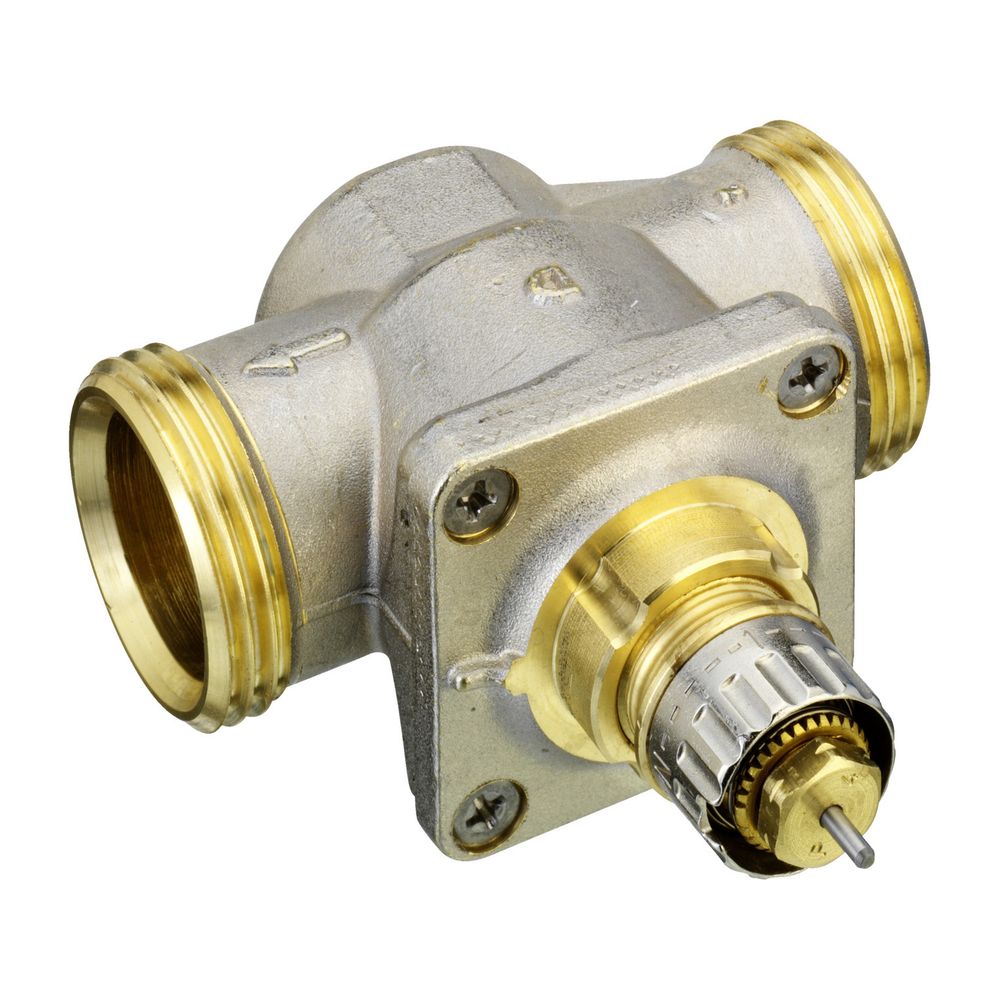

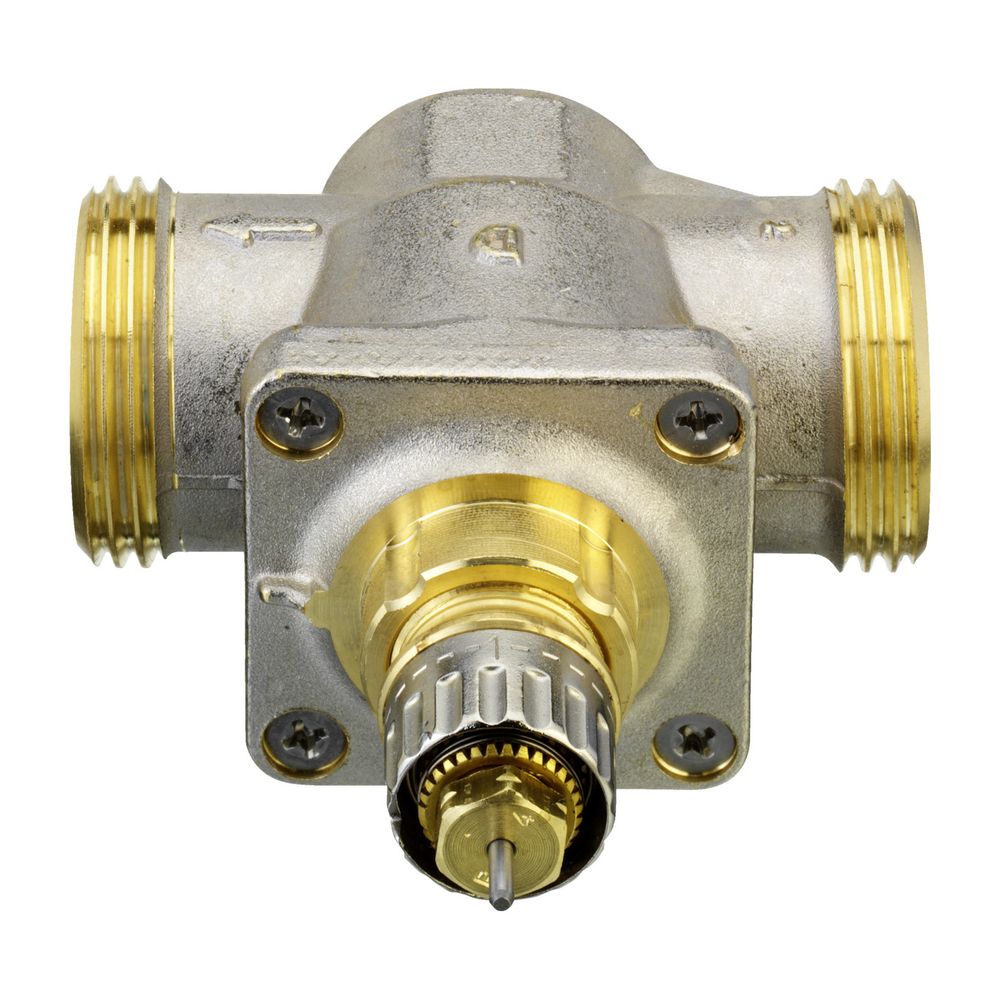

Danfoss Kühl- und Heizventil RA-C Durchgangsausführung, 2 x G 1" A

Der Danfoss Kühl- und Heizventil RA-C in Durchgangsausführung mit 2 x G 1" A Anschlüssen ist ein vielseitiges Ventilgehäuse für den Einsatz in Kühl- und Heizsystemen. Es zeichnet sich durch eine Voreinstellung mit optischer Kontrolle aus und ist als normal offenes Ventil konzipiert. Das Gehäuse besteht aus korrosionsbeständigem Messing mit einer vernickelten Oberfläche und ermöglicht den Austausch der O-Ring-Stopfbuchse ohne Anlagenentleerung. Das Ventil ist für Wassertemperaturen von 10 bis 120 °C sowie einen maximalen Betriebsdruck von 10 bar und einen Differenzdruck von 0,6 bar ausgelegt. Es ist ideal für Zweirohrsysteme geeignet.

Wie ist das Danfoss RA-C Ventil konstruiert und ausgestattet?

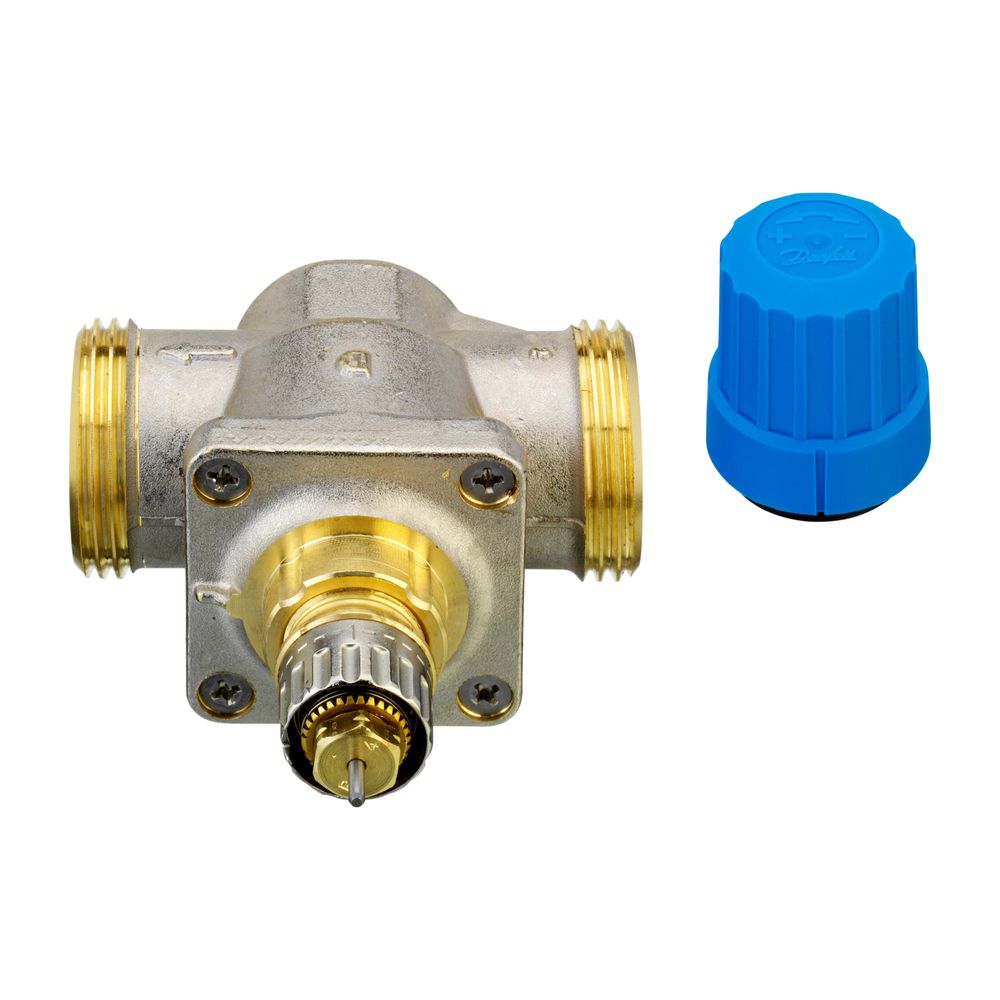

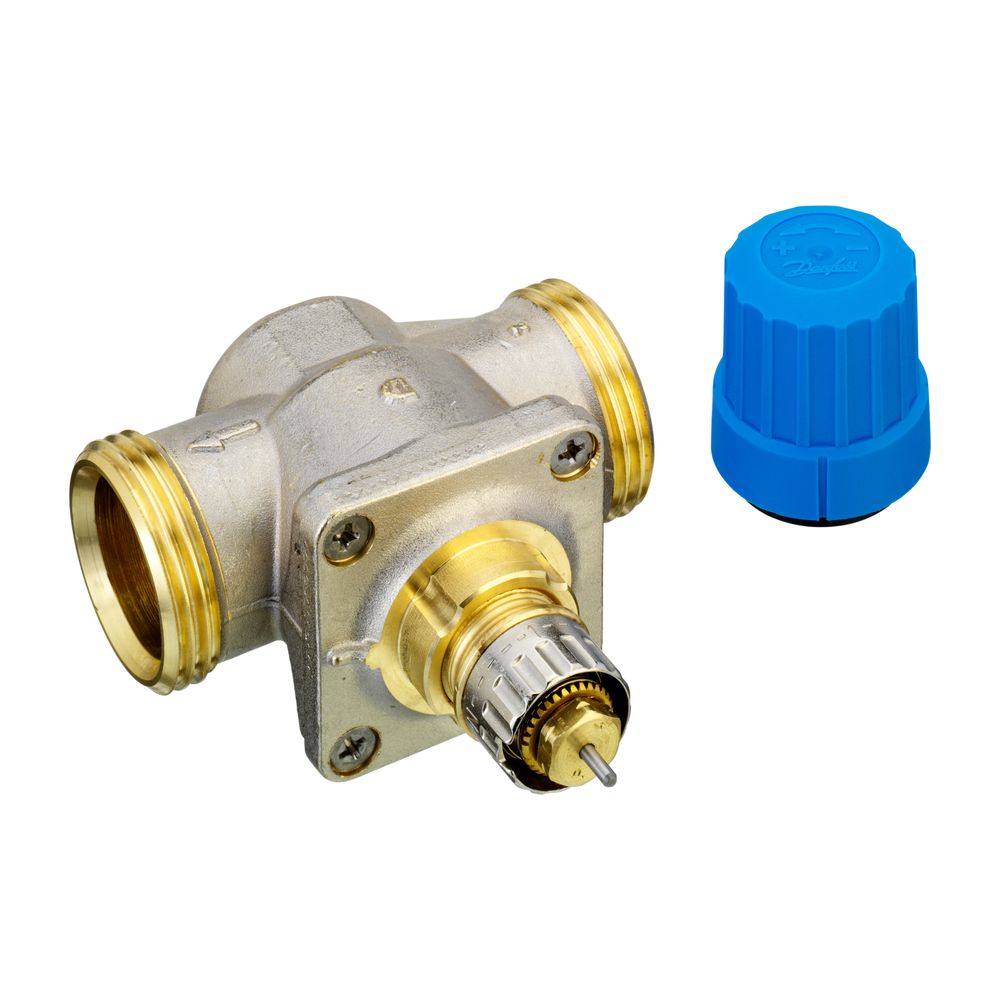

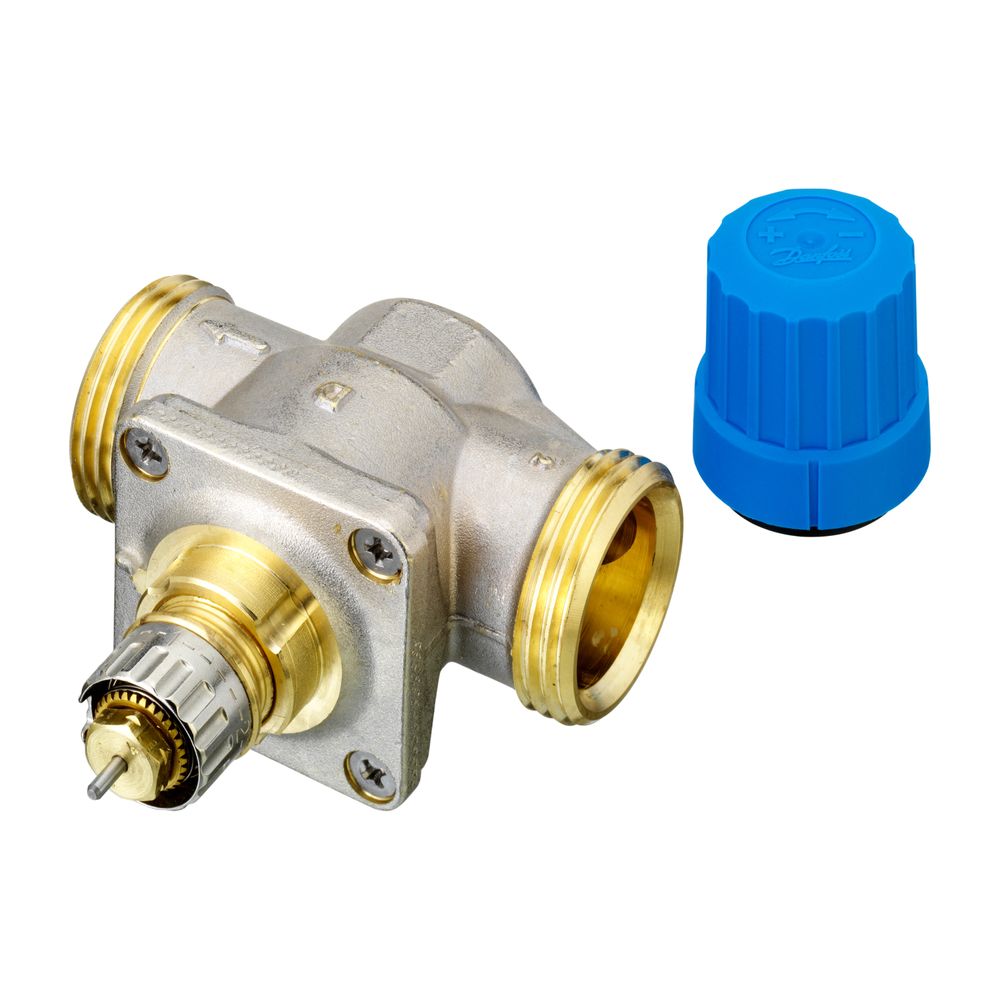

Das Ventilgehäuse ist aus robustem, korrosionsbeständigem Messing gefertigt und mit einer vernickelten Oberfläche versehen, die eine hohe Langlebigkeit sicherstellt. Die O-Ring-Stopfbuchse ist so konzipiert, dass sie bei Bedarf ohne die Entleerung der gesamten Anlage ausgetauscht werden kann, was die Wartung vereinfacht. Das Ventil ist normal offen und verfügt über eine Bauschutzkappe mit einer blauen Stellschraube. Die Bedienung erfolgt thermostatisch ohne Knopf, wobei eine thermostatische Vorbereitung für die Integration in entsprechende Systeme vorhanden ist. Die Ausführung ist gerade mit Außengewindeanschlüssen.

Welche technischen Spezifikationen bietet das Ventil?

Das Danfoss Kühl- und Heizventil RA-C ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Es kann in Systemen mit Wassertemperaturen von 10 bis 120 °C eingesetzt werden. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,9 bis 3,3 m³/h, während der Kv-Wert bei AP Bereich 1/3K mit FEV zwischen 0,8 und 2,6 m³/h beträgt. Das Ventil ist speziell für den Einsatz in Zweirohrsystemen konzipiert und bietet eine Vorab-Einstellung ohne Schlagdämpfer. Der Thermostatanschluss entspricht der Abmessung Klick 22. Die Bauhöhe des Ventils beträgt 95.

Technische Daten

• Anschlussgröße: 2 x G 1" A
• Werkstoff Gehäuse: Messing
• Oberflächenschutz: vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Wassertemperaturbereich: 10 - 120 °C
• Kvs-Wert mit Stellantrieb: 0,9 - 3,3 m³/h
• Kv-Wert bei AP Bereich 1/3K mit FEV: 0,8 - 2,6 m³/h
• Geeignet für Zweirohrsystem: ja
• Thermostatanschluss: Klick 22
• Bauhöhe: 95

Das Danfoss Kühl- und Heizventil RA-C bietet eine zuverlässige und korrosionsbeständige Lösung für die präzise Durchflussregelung in Zweirohrsystemen. Mit seiner Voreinstellung, der thermostatischen Bedienung und den robusten Materialien ist es für vielfältige Anwendungen im Heiz- und Kühlbereich geeignet und unterstützt eine präzise Steuerung bei Betriebsdrücken bis 10 bar und Wassertemperaturen bis 120 °C. Die einfache Wartung durch den Austausch der O-Ring-Stopfbuchse ohne Anlagenentleerung unterstreicht die praktische Anwendbarkeit dieses Ventils.
