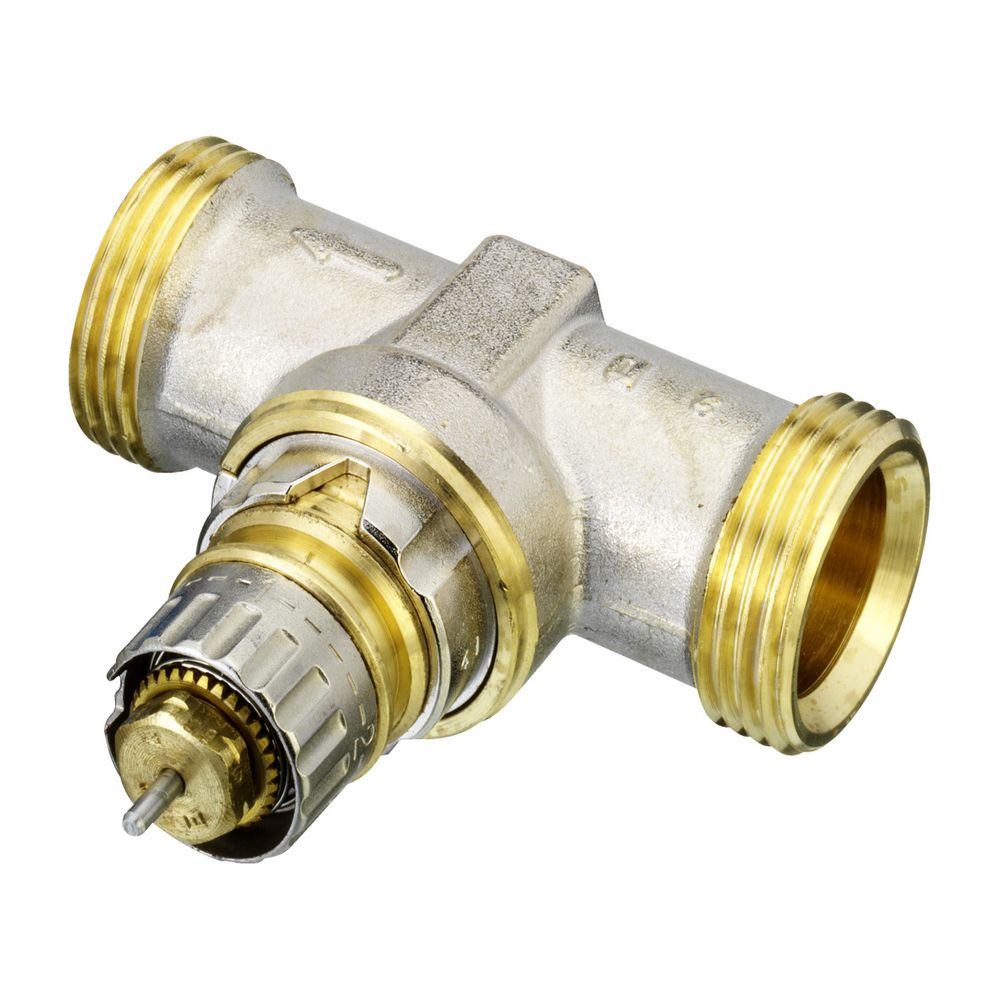

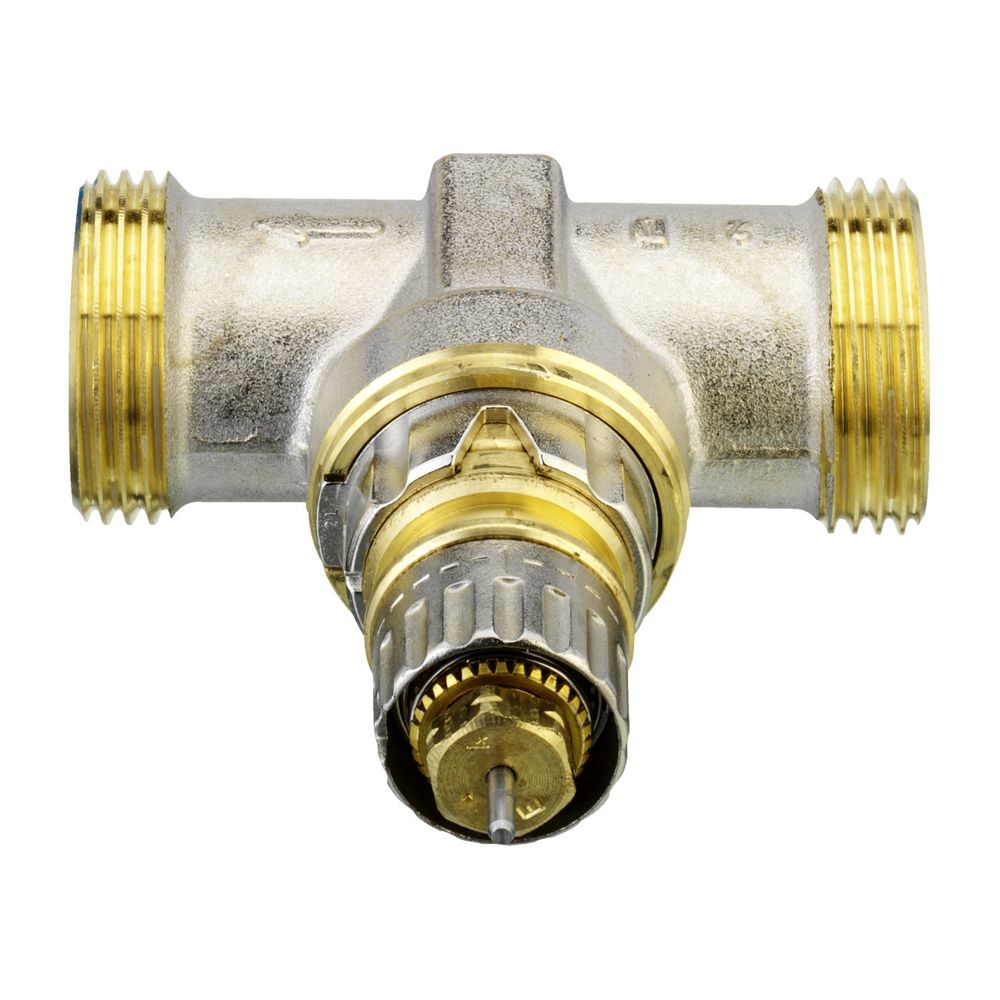

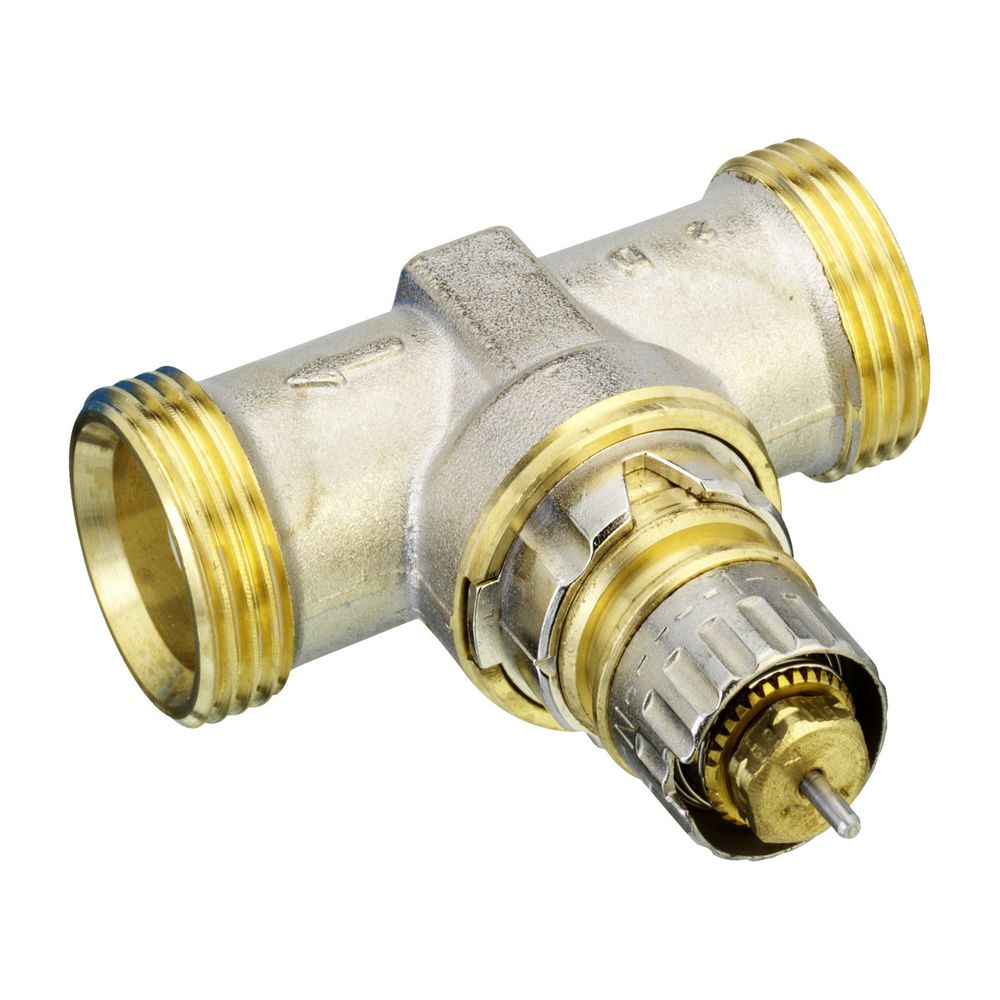

Danfoss Kühl- und Heizventil RA-C Durchgangsausführung, 2 x G 3/4" A

Das Danfoss Kühl- und Heizventil RA-C in Durchgangsausführung mit 2 x G 3/4" A ist eine präzise Lösung für die Temperaturregelung in Heiz- und Kühlsystemen. Dieses Ventilgehäuse aus korrosionsbeständigem Messing mit vernickelter Oberfläche ist für Zweirohrsysteme konzipiert und verfügt über eine Voreinstellung sowie eine optische Kontrolle für eine zuverlässige Funktion.

Wie ist das Danfoss RA-C Ventil konstruiert und welche Materialien werden verwendet?

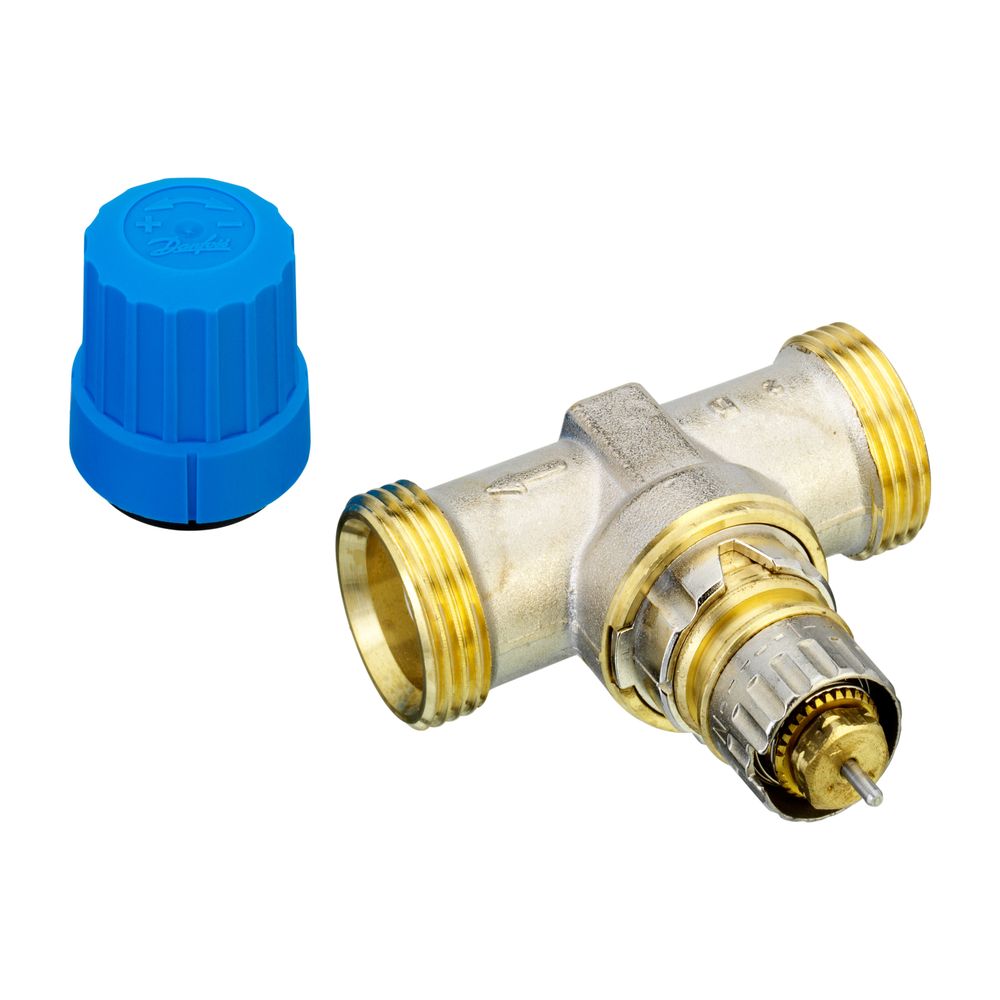

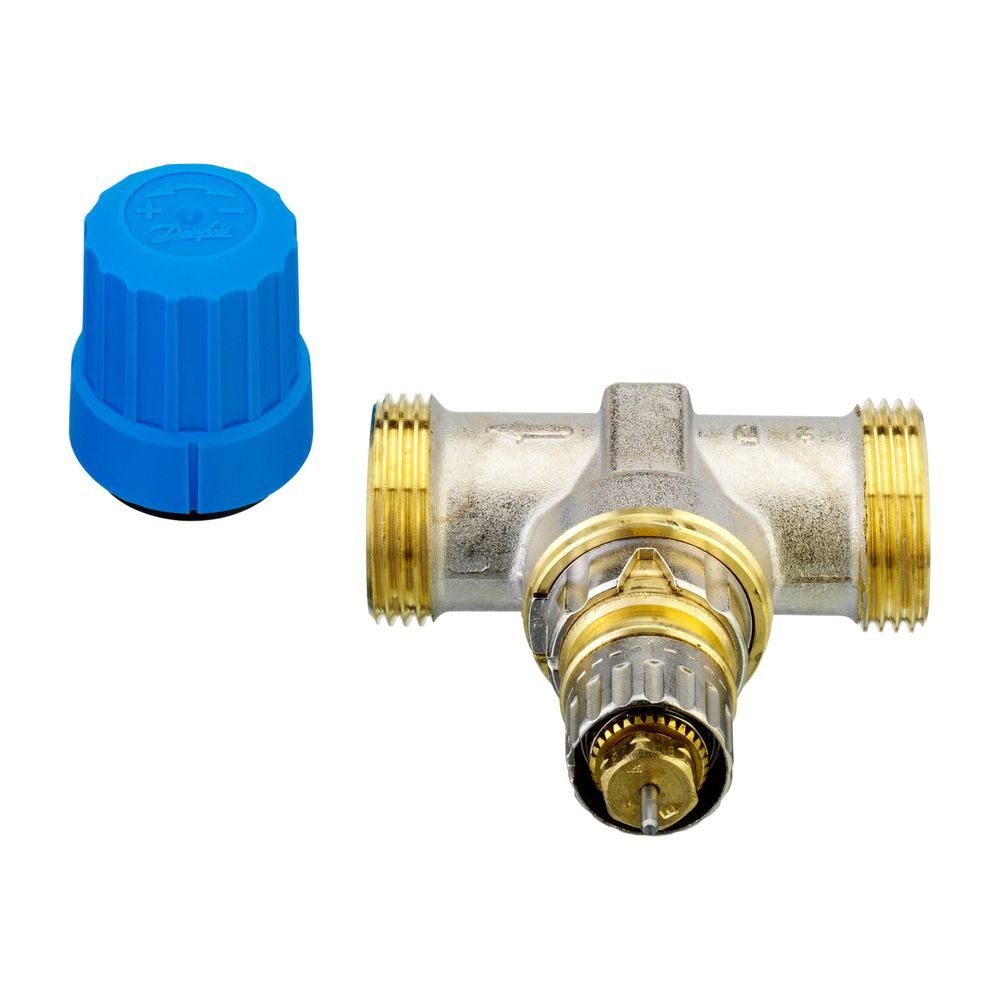

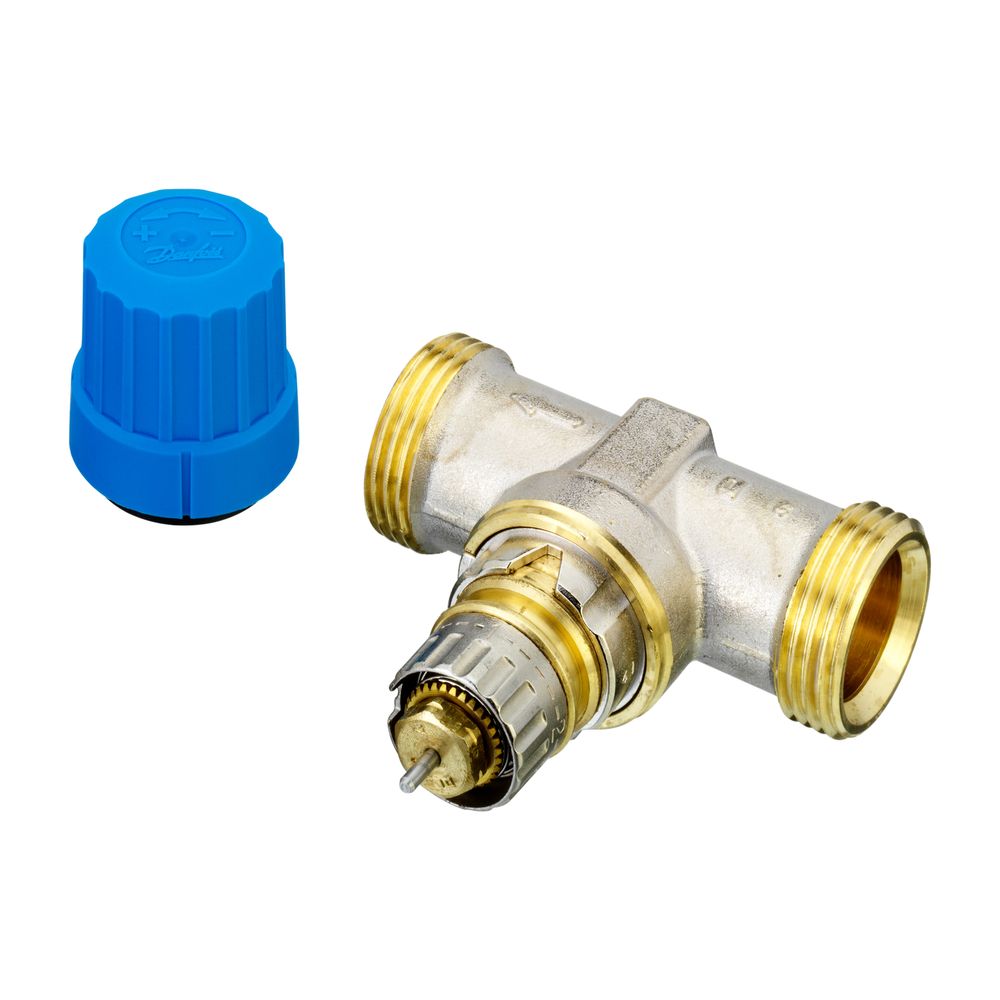

Das Danfoss Kühl- und Heizventil RA-C ist als normal offenes Ventil ausgeführt. Es besitzt eine O-Ring-Stopfbuchse, die ohne Anlagenentleerung auswechselbar ist. Das Gehäuse besteht aus robustem Messing und ist vernickelt, was eine hohe Beständigkeit gegenüber Umwelteinflüssen sicherstellt. Die Bauhöhe beträgt 37. Die Anschlüsse sind als Außengewinde 2 x G 3/4" A ausgeführt. Eine Bauschutzkappe mit blauer Stellschraube dient als Staubkappe.

Welche technischen Spezifikationen und Leistungswerte bietet das Ventil?

Das Ventil ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Es kann in Systemen mit einer Wassertemperatur von 10 bis 120 °C eingesetzt werden. Der Kvs-Wert beträgt 1,2 m³/h. Der Kv-Wert liegt im Bereich von 0,3 bis 1,2 m³/h und der Kv-2-Wert bei 0,75. Die Durchsatzkapazität bei mindestens 10 kPa liegt zwischen 95 und 379, und bei mindestens 15 kPa zwischen 116 und 465.

Für welche Systeme und Anwendungen ist das Danfoss RA-C Ventil geeignet?

Das Danfoss RA-C Ventil ist speziell für Zweirohrsysteme konzipiert und nicht für Einrohrsysteme geeignet. Es ist für den Einsatz an Heizkörpern mit einem Anschlussmaß von 1/2 Zoll (15) vorgesehen. Die thermostatische Vorbereitung ermöglicht eine präzise Temperaturregelung, während die Vorab-Einstellbarkeit eine optimale Anpassung an die jeweiligen Systemanforderungen ohne Schlagdämpfer erlaubt. Eine automatische Durchflussregelung ist nicht integriert. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge nötig.

Technische Daten

• Anschlussgröße: 2 x G 3/4" A
• Anschlussart: Außengewinde/Außengewinde
• Werkstoff Gehäuse: Messing
• Oberflächenschutz: vernickelt
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Wassertemperatur: 10 - 120 °C
• Kvs-Wert: 1,2 m³/h
• KV-2-Wert: 0,75
• Bauhöhe: 37

Das Danfoss Kühl- und Heizventil RA-C bietet eine robuste und flexible Lösung für die präzise Temperaturregelung in Heiz- und Kühlanlagen. Mit seinem korrosionsbeständigen Messinggehäuse, der vernickelten Oberfläche und der Möglichkeit zur Voreinstellung ist es für anspruchsvolle Anwendungen konzipiert. Die Auslegung für einen Betriebsdruck von bis zu 10 bar und Wassertemperaturen von 10 bis 120 °C unterstreicht die Leistungsfähigkeit dieses Ventils.
