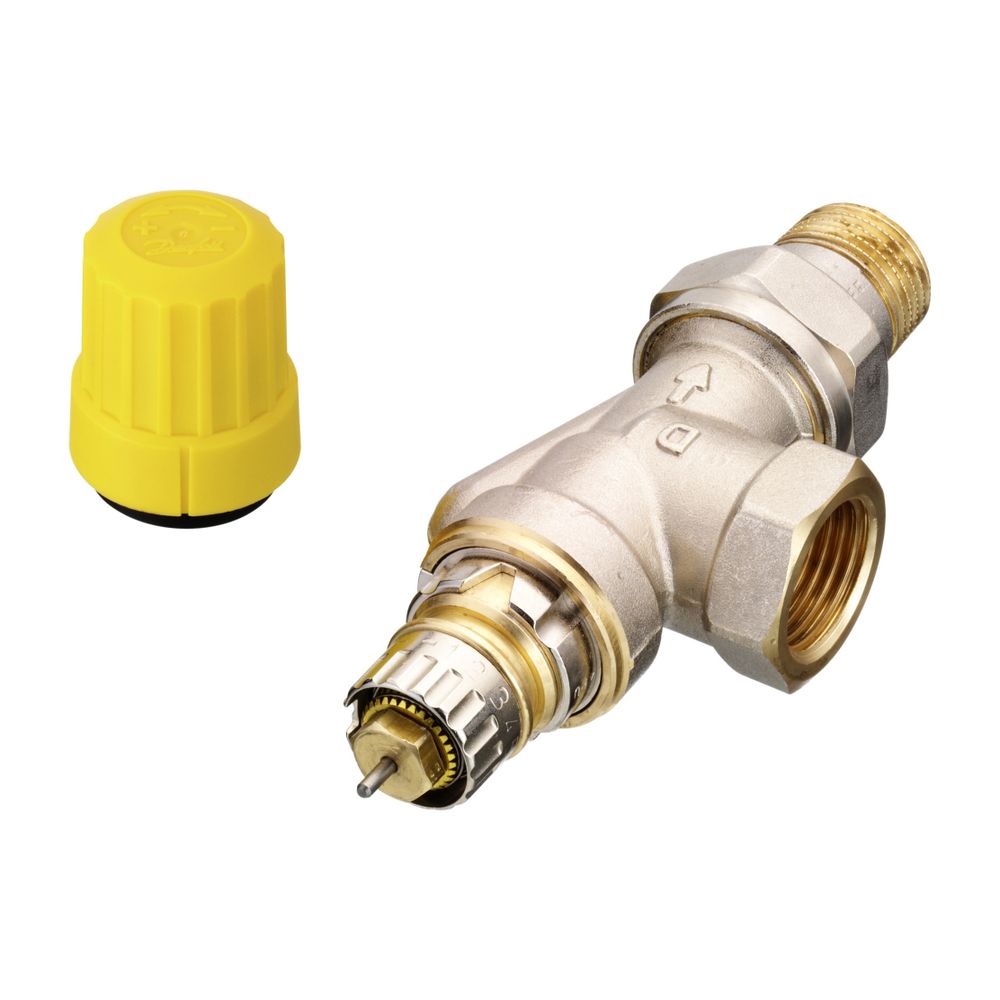

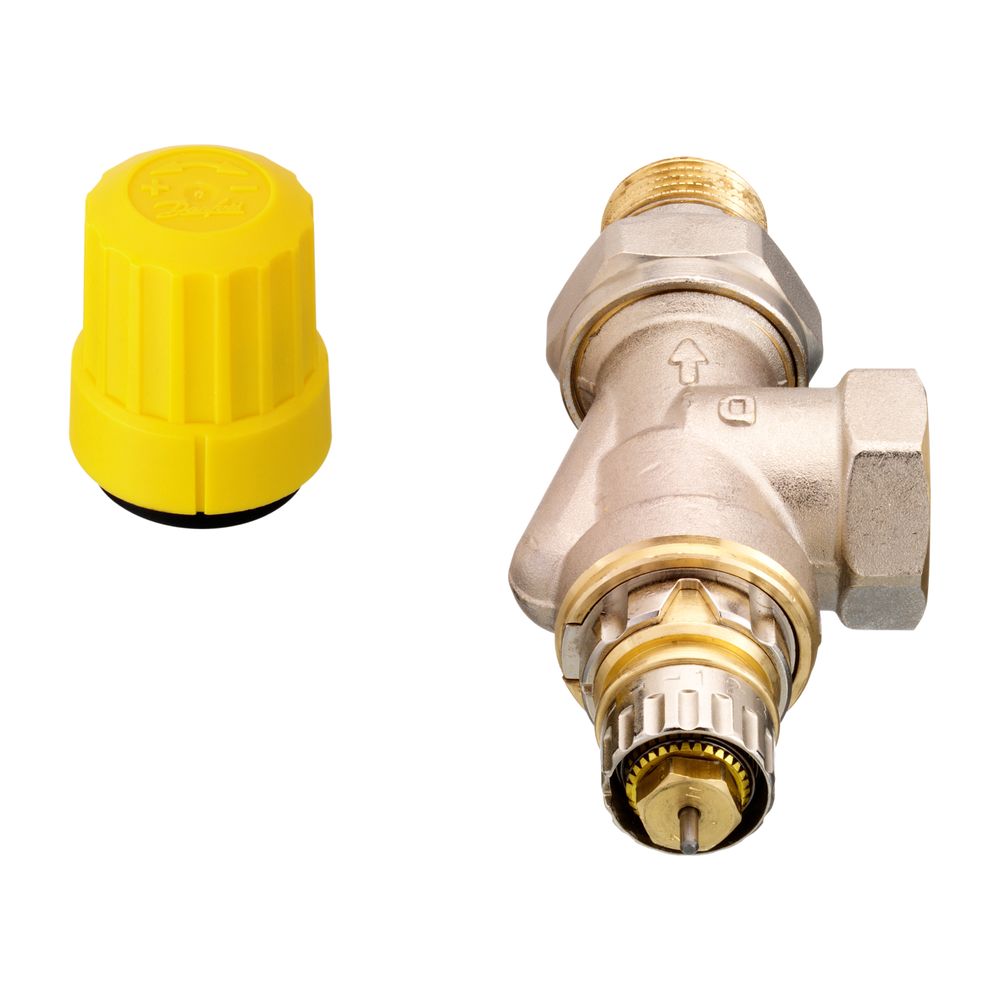

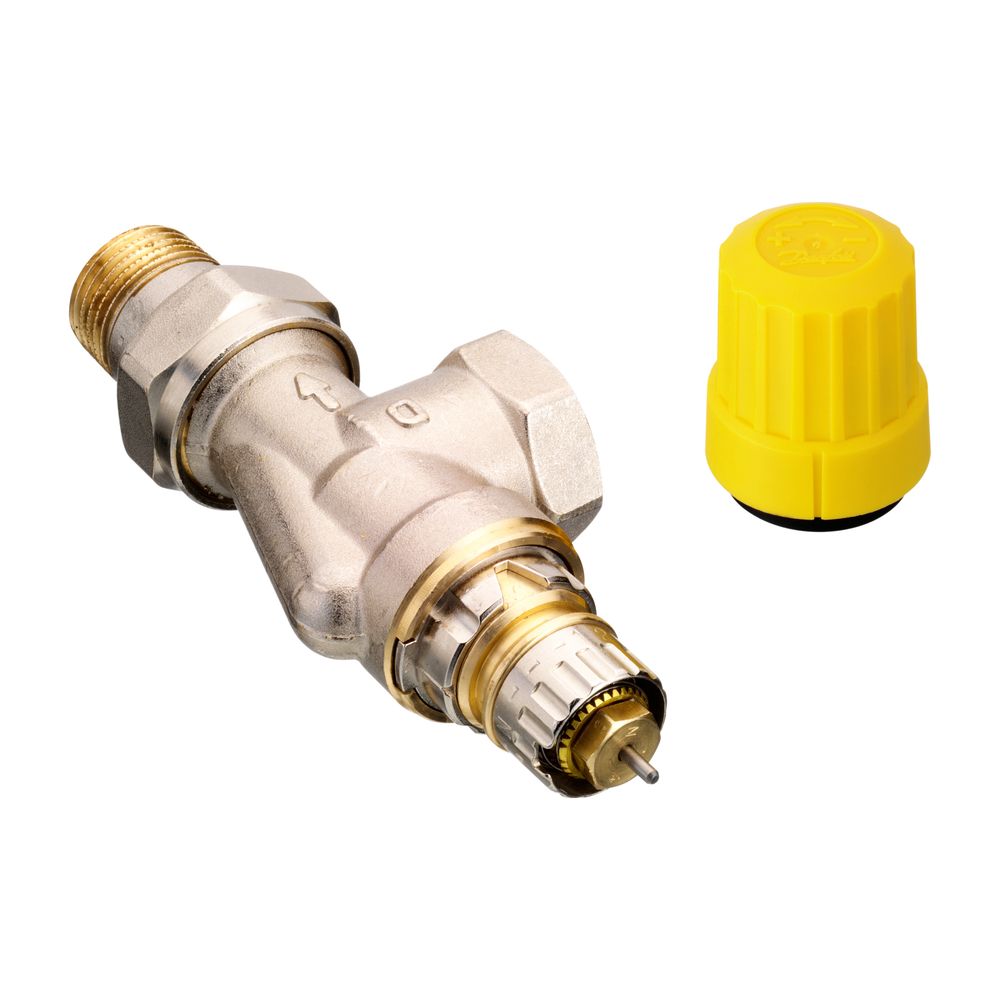

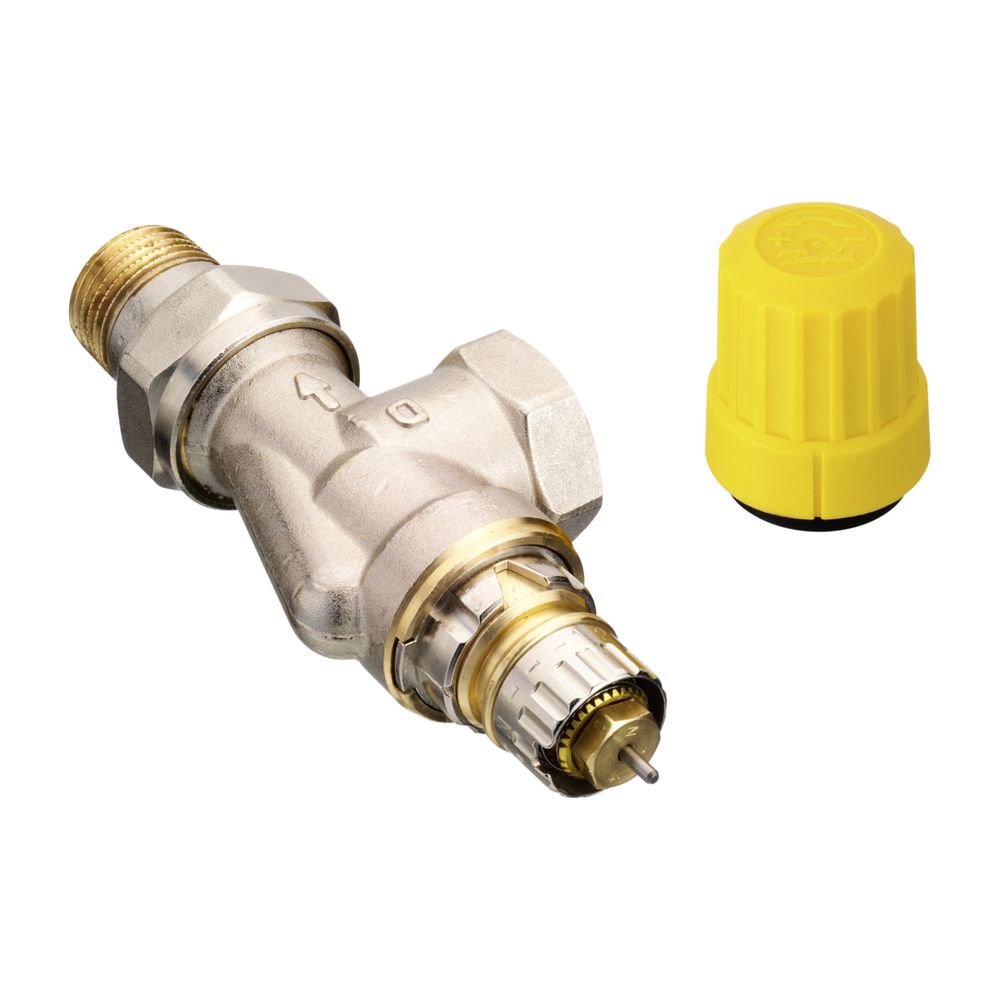

Danfoss Ventilgehäuse RA-UN 15 R 1/2", Axial (UK), matt vernickelt

Das Danfoss Ventilgehäuse RA-UN 15 R 1/2" Axial (UK) in matt vernickelter Ausführung ist ein voreinstellbares Ventilgehäuse, das speziell für Anlagen mit hoher Temperaturspreizung entwickelt wurde. Es eignet sich vornehmlich für den Einsatz in direkt gefahrenen Fernwärmeanlagen, bei denen sehr kleine Wassermengen durch die hohe Temperaturdifferenz zwischen Vor- und Rücklauf erforderlich sind. Das Ventilgehäuse ist kompatibel mit verschiedenen gasgefüllten und flüssigkeitsgefüllten Thermostatsensoren sowie thermischen Stellantrieben und ermöglicht eine präzise Wassermengenbegrenzung gemäß den Anforderungen von Fernwärmebetreibern.

Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-UN 15 geeignet?

Das Ventilgehäuse Typ RA-UN ist vornehmlich für den Einsatz in direkt gefahrenen Fernwärmeanlagen vorgesehen. Es wird im Vorlauf montiert und ist für Zweirohrsysteme geeignet. Es ist kompatibel mit gasgefüllten Thermostatsensoren der Typen Danfoss Aveo und Aero, sowie mit flüssigkeitsgefüllten Sensoren der Typen Danfoss React, Redia und Regus. Zudem kann es mit thermischen Stellantrieben des Typs TWA kombiniert werden. In Verbindung mit Danfoss Fühlerelementen erfüllt das RA-UN Ventil die Anforderungen für Planungen nach DIN V 4701/10 und den AP-Bereich kleiner oder gleich 1K gemäß EnEV.

Welche Funktionen und Merkmale bietet das Ventilgehäuse RA-UN 15?

Das Danfoss Ventilgehäuse RA-UN 15 verfügt über eine Feinstvoreinstellung, die mittels einer Kulisse erfolgt und eine optische Einstellkontrolle bietet. Dies ermöglicht eine genaue Begrenzung der Wassermenge. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls integriert. Das Gehäuse besteht aus Messing MS58 und ist matt vernickelt. Die O-Ring-Stopfbuchse des Ventils kann bei Bedarf unter Druck ausgewechselt werden, ohne dass eine Anlagenentleerung notwendig ist. Zur besseren Unterscheidung von anderen Ventilkörpern der RA-Ventilserie ist eine gelbe Bauschutzkappe mit gelber Stellschraube vorhanden. Der Thermostatanschluss ist als Klick 22 ausgeführt, und die Voreinstellung erfolgt ohne Schlagdämpfer. Die Abmessungen entsprechen der HD 1215-2.

Technische Daten

• Ventilgehäuse: R 1/2 UK
• Oberfläche: matt vernickelt
• Material Gehäuse: Messing MS58
• Kvs-Wert mit Stellantrieb: 0,02-0,57
• Kv-Wert (Einstellbereich): 0,02 - 0,48 m³/h
• Kv-Wert bei AP Bereich 1/2K: 0,31/0,48
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 C
• Bauhöhe: 130
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Abmessung Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-UN 15 bietet eine zuverlässige und präzise Lösung für Fernwärmeanlagen mit hoher Temperaturspreizung. Mit seiner Feinstvoreinstellung und der Möglichkeit zur Differenzdruckmessung unterstützt es eine effiziente Anlagenhydraulik. Die robuste Messingkonstruktion und die matt vernickelte Oberfläche stellen eine lange Lebensdauer und Beständigkeit gegenüber den Anforderungen im Heizungsbereich sicher. Die maximale Vorlauftemperatur von 120 C und ein Betriebsdruck von bis zu 10 bar unterstreichen die Leistungsfähigkeit dieses Ventilgehäuses.
