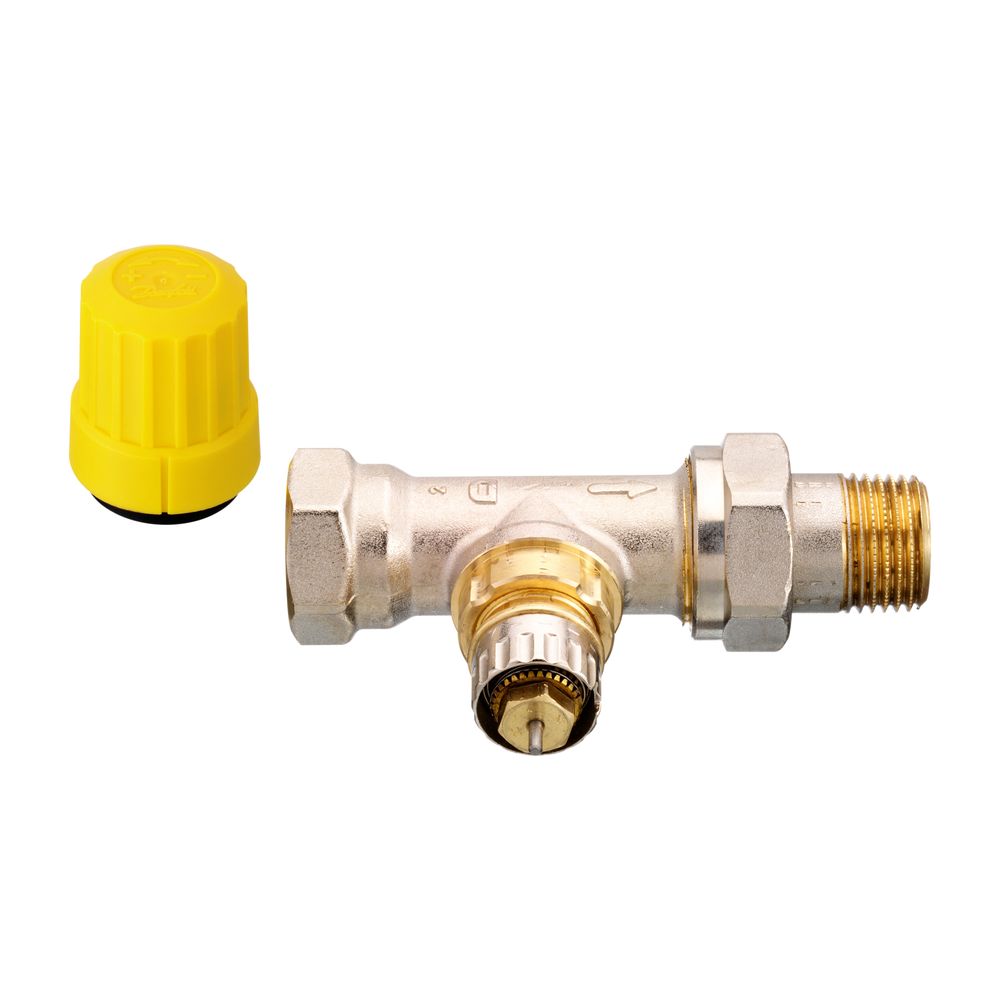

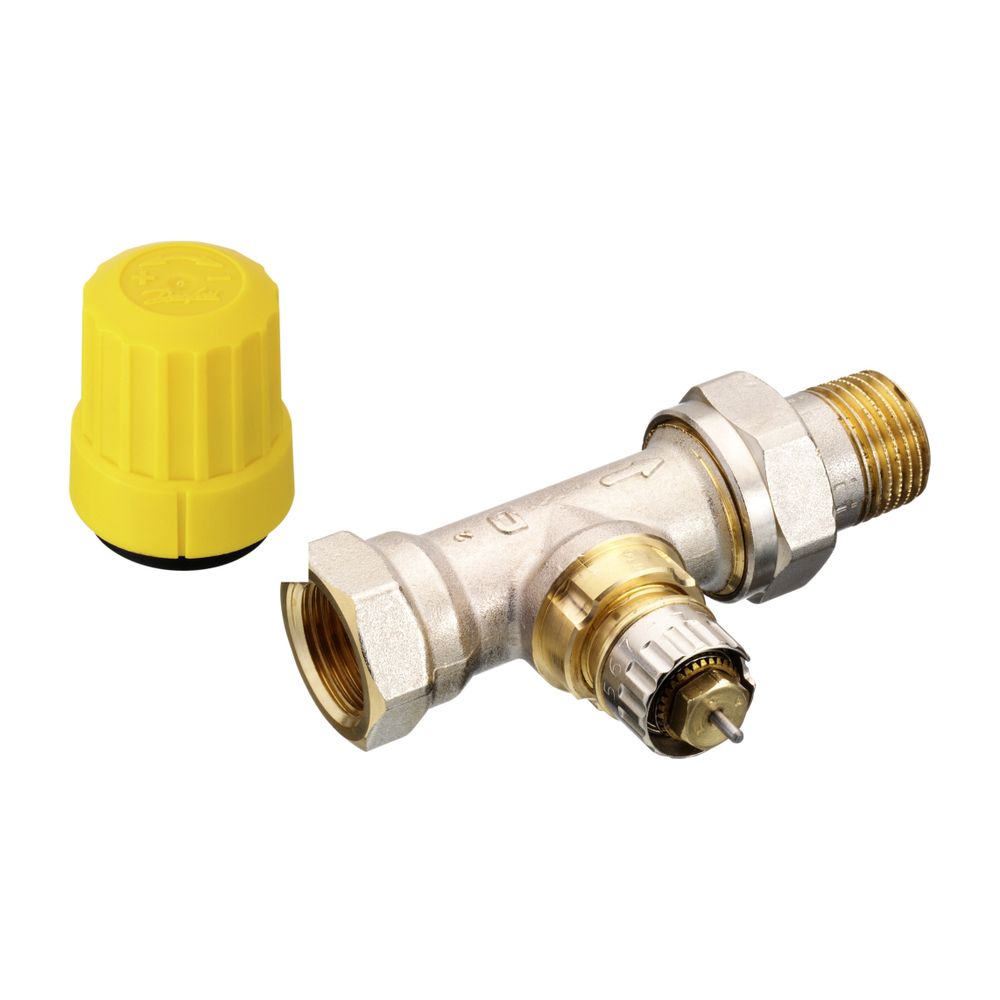

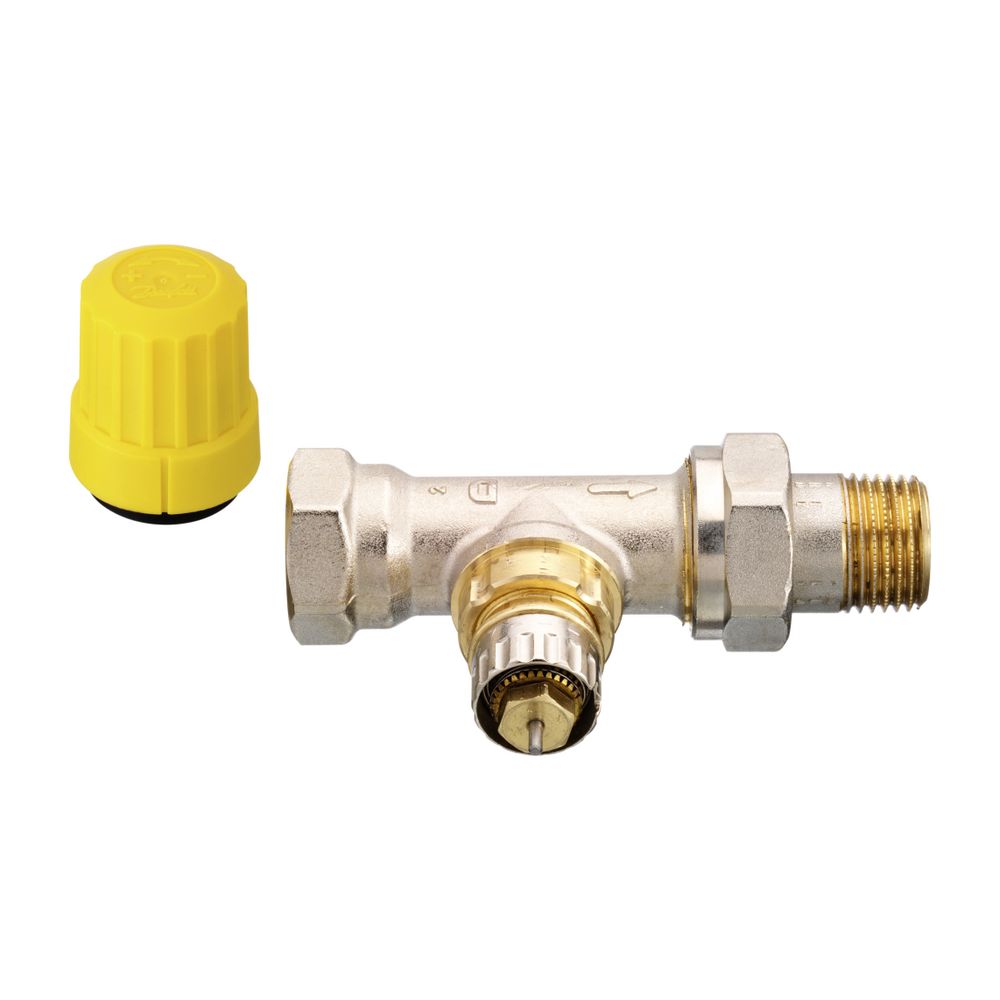

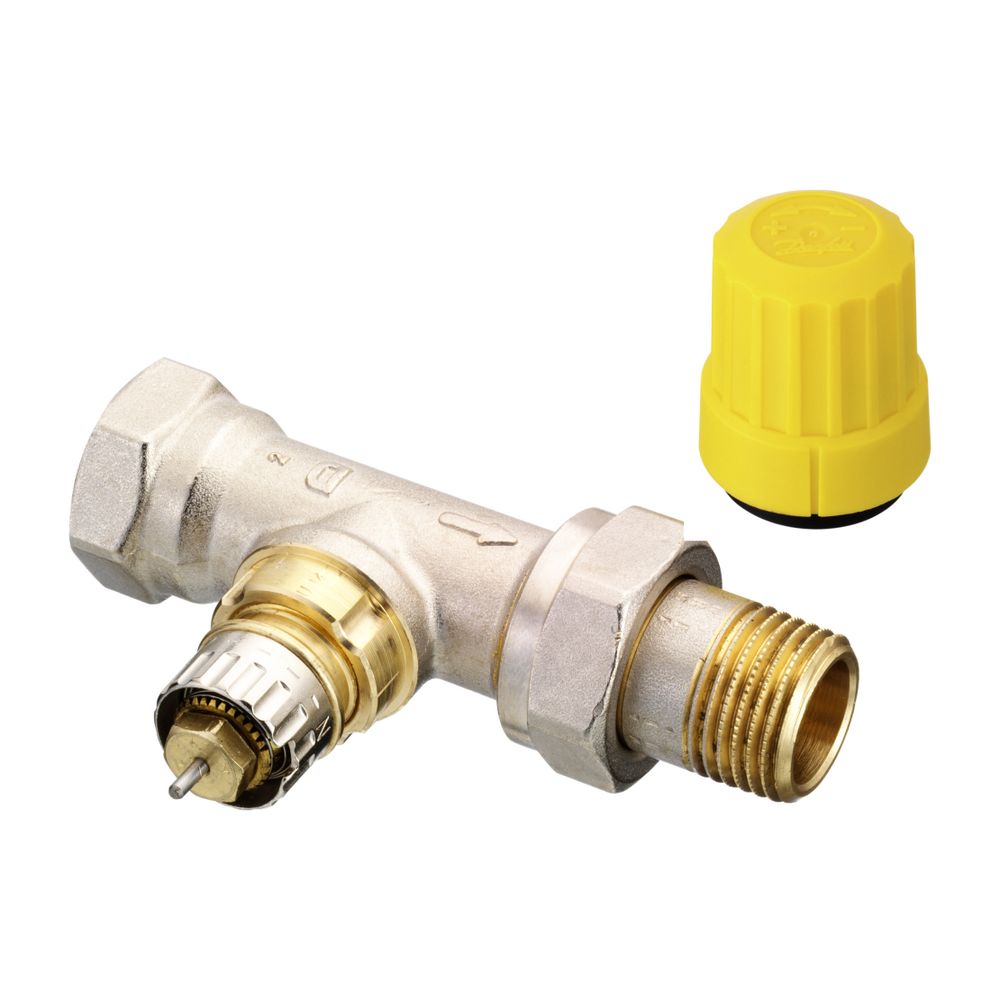

Danfoss Ventilgehäuse RA-UN, DN 15, R 1/2", Durchgangsausführung, matt vernickelt, 013G3004

Das Danfoss Ventilgehäuse RA-UN 15 in R 1/2" Durchgangsausführung und matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für Anlagen mit hoher Temperaturspreizung entwickelt wurde. Es eignet sich vornehmlich für den Einsatz in direkt gefahrenen Fernwärmeanlagen, bei denen aufgrund der hohen Temperaturdifferenz zwischen Vor- und Rücklauf sehr kleine Wassermengen benötigt werden. Das Ventilgehäuse ermöglicht eine präzise Begrenzung der Wassermenge und ist für den Vorlauf konzipiert.

Wofür ist das Danfoss RA-UN Ventilgehäuse konzipiert?

Das RA-UN Ventilgehäuse ist für den Einsatz in direkt gefahrenen Fernwärmeanlagen mit hoher Temperaturspreizung optimiert. Es kann mit verschiedenen gasgefüllten Thermostatsensoren wie Danfoss Aveo und Aero, flüssigkeitsgefüllten Sensoren der Typen React, Redia und Regus sowie thermischen Stellantrieben vom Typ TWA kombiniert werden. Die Ventile sind für Planungen nach DIN V 4701/10 und einen AP-Bereich kleiner oder gleich 1K (EnEV) ausgelegt. Die Abmessungen entsprechen der HD 1215-2.

Welche Konstruktionsmerkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse besteht aus Messing MS58 und ist matt vernickelt, was einen zuverlässigen Oberflächenschutz bietet. Die Feinstvoreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle und ermöglicht eine genaue Durchflussbegrenzung. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls integriert. Die O-Ring-Stopfbuchse des Ventils kann unter Druck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Eine gelbe Bauschutzkappe mit Stellschraube dient zur Unterscheidung von anderen Ventilkörpern der RA-Serie und als Schutz.

Welche technischen Spezifikationen sind relevant?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt zwischen 0,02 und 0,57. Die Einstellbereiche für den Kv-Wert liegen zwischen 0,02 und 0,48 m³/h. Die Durchsatzkapazität bei einem Mindestdruck von 10 kPa liegt zwischen 6 und 180, und bei 15 kPa zwischen 8 und 221. Das Ventilgehäuse ist für Zweirohrsysteme geeignet und verfügt über eine gerade Form. Die Bedienung erfolgt thermostatisch mit einem weißen Knopf.

Hinweise zur Installation und Wartung

Das Ventilgehäuse wird im Vorlauf montiert und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge. Die Möglichkeit, die O-Ring-Stopfbuchse unter Druck zu wechseln, erleichtert Wartungsarbeiten erheblich. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Anschlussgröße Heizkörper: 1/2 Zoll (15)
• Oberfläche: matt vernickelt
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,02 - 0,57
• Kv-Wert Einstellbereiche: 0,02 - 0,48 m³/h
• Geeignet für: Zweirohrsysteme
• Form: gerade
• Bedienung: thermostatisch mit weißem Knopf

Das Danfoss Ventilgehäuse RA-UN 15 bietet eine präzise und zuverlässige Lösung für die Heizwasserregulierung, insbesondere in Fernwärmeanlagen mit hoher Temperaturspreizung. Seine robuste Bauweise aus Messing MS58, die einfache Wartung durch die unter Druck auswechselbare O-Ring-Stopfbuchse und die hohe Temperaturbeständigkeit bis 120 °C stellen eine langlebige und effiziente Funktion sicher. Mit einem maximalen Betriebsdruck von 10 bar und einem Kvs-Wert von bis zu 0,57 ist es eine leistungsstarke Komponente für moderne Heizsysteme.
