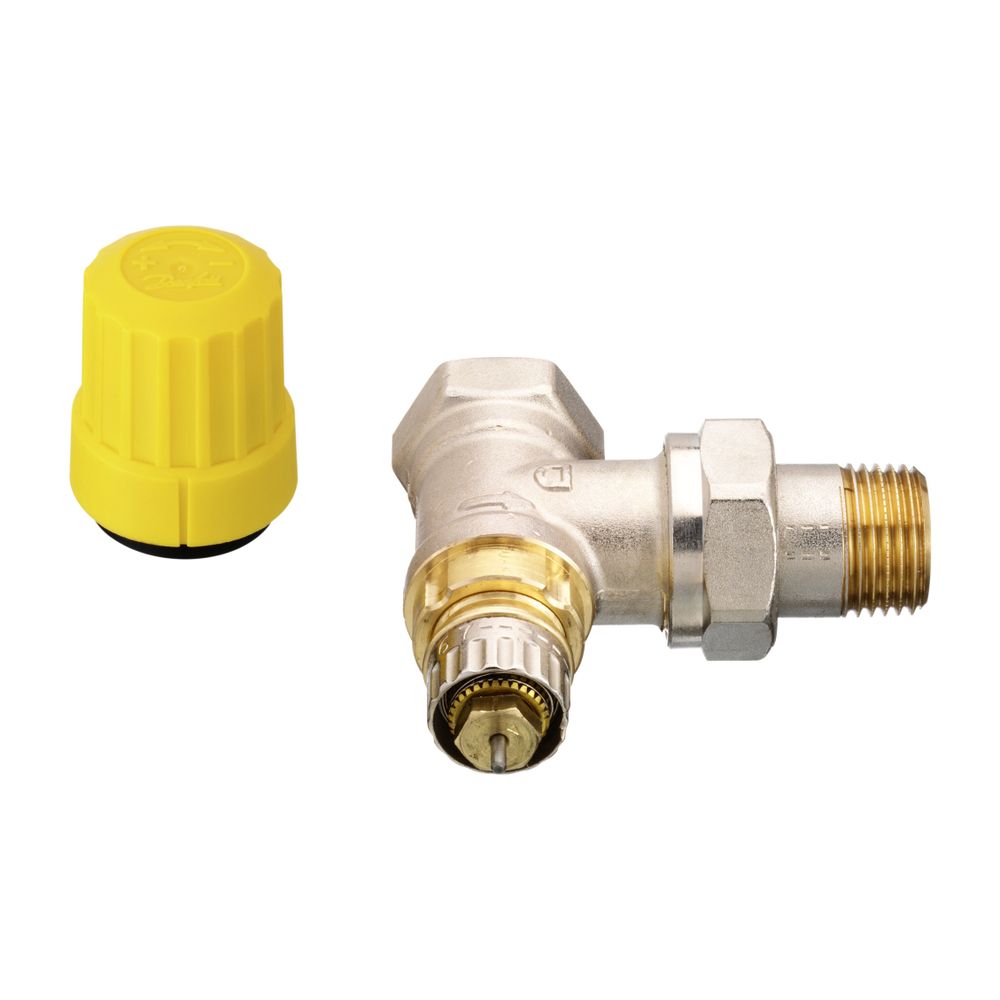

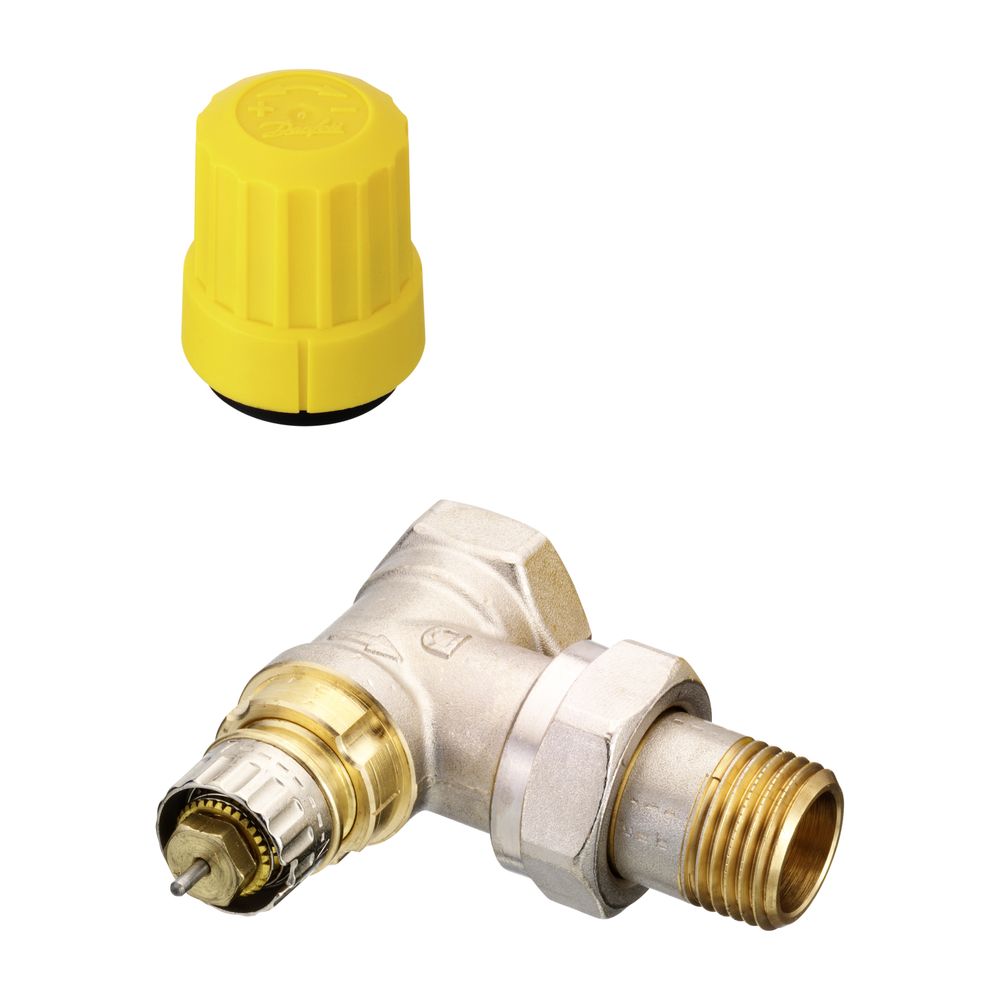

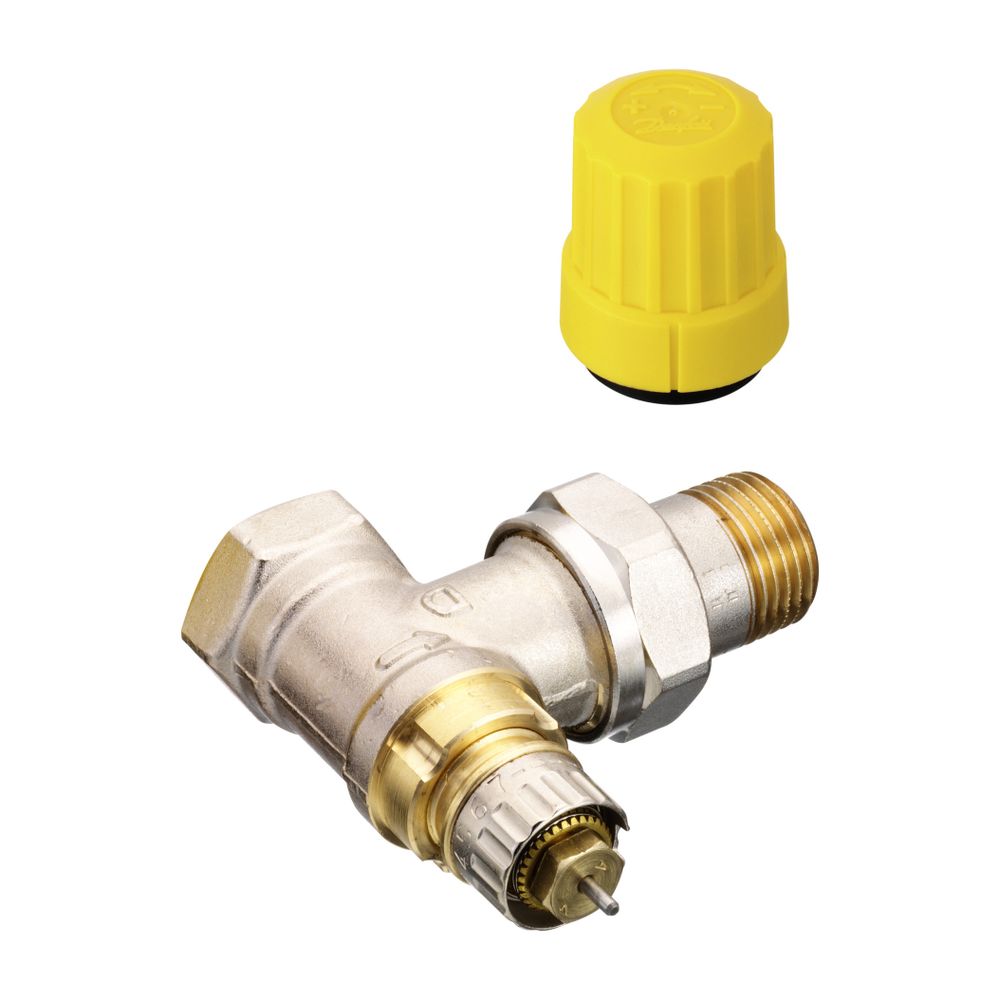

Danfoss Ventilgehäuse RA-UN 15 R 1/2", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-UN 15 in Eckausführung mit R 1/2" Anschluss und matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für Anlagen mit hoher Temperaturspreizung entwickelt wurde. Es eignet sich besonders für den Einsatz in direkt gefahrenen Fernwärmeanlagen, bei denen aufgrund der hohen Temperaturdifferenz zwischen Vor- und Rücklauf sehr kleine Wassermengen benötigt werden. Das Ventilgehäuse ist kompatibel mit verschiedenen gasgefüllten und flüssigkeitsgefüllten Thermostatsensoren sowie thermischen Stellantrieben.

Welche Funktionen bietet das Danfoss RA-UN Ventilgehäuse?

Das RA-UN Ventilgehäuse ermöglicht eine Feinstvoreinstellung durch eine Kulisse und optische Einstellkontrolle. Diese präzise Voreinstellung stellt eine genaue Begrenzung der Wassermenge sicher, was den Anforderungen von Fernwärmebetreibern entspricht. Zudem bietet das Ventilgehäuse eine Messmöglichkeit des Differenzdruckes. Die O-Ring-Stopfbuchse des Ventils kann unter Druck ausgewechselt werden, ohne dass die Anlage entleert werden muss, was die Wartung vereinfacht. Eine gelbe Schutzkappe mit Stellschraube dient zur Unterscheidung von anderen Ventilkörpern der RA-Ventilserie.

Für welche Anlagen ist das Ventilgehäuse geeignet?

Das Danfoss RA-UN Ventilgehäuse ist vornehmlich für den Einsatz in direkt gefahrenen Fernwärmeanlagen konzipiert. Es wird im Vorlauf montiert und ist für Planungen nach DIN V 4701/10 sowie für einen Differenzdruckbereich von kleiner oder gleich 1 K (EnEV) geeignet. Das Ventilgehäuse ist für Zweirohrsysteme ausgelegt und entspricht in seinen Abmessungen der HD 1215-2. Die RA-UN-Ventilkörper können mit gasgefüllten Thermostatsensoren wie Danfoss Aveo® und Aero® sowie flüssigkeitsgefüllten Sensoren der Typen Danfoss React, Redia®, Regus® und thermischen Stellantrieben Typ TWA verwendet werden. Der Thermostatanschluss ist vom Typ Klick 22.

Welche technischen Spezifikationen zeichnen das Ventilgehäuse aus?

Das Gehäuse des Ventilgehäuses besteht aus Messing MS58 und ist matt vernickelt. Es ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert liegt bei 0,57 m³/h, und die Kv-Einstellbereiche liegen zwischen 0,02 und 0,48 m³/h. Das Ventilgehäuse ist für den Anschluss an Heizkörper mit 1/2 Zoll (15) geeignet und besitzt ein rechtwinkliges Design. Die Bauhöhe beträgt 92.

Technische Daten

• Anschlussgröße Heizkörper: 1/2 Zoll (15)
• Bauhöhe: 92
• Kvs-Wert: 0,57 m³/h
• Kv-Einstellbereiche: 0,02 - 0,48 m³/h
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Oberfläche: matt vernickelt
• Material Gehäuse: Messing MS58
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-UN 15 bietet eine präzise und zuverlässige Regelung der Wassermenge in Fernwärmeanlagen mit hoher Temperaturspreizung. Mit seiner Feinstvoreinstellung, einem maximalen Betriebsdruck von 10 bar und einer maximalen Vorlauftemperatur von 120 °C stellt es eine effiziente Komponente für Heizsysteme dar, die eine genaue Durchflussbegrenzung und hohe Betriebssicherheit erfordern. Die Möglichkeit, die O-Ring Stopfbuchse unter Druck zu wechseln, erleichtert zudem die Wartung.

Lieferumfang

• 1x Danfoss Ventilgehäuse RA-UN 15
• 1x Bauschutzkappe mit gelber Stellschraube
