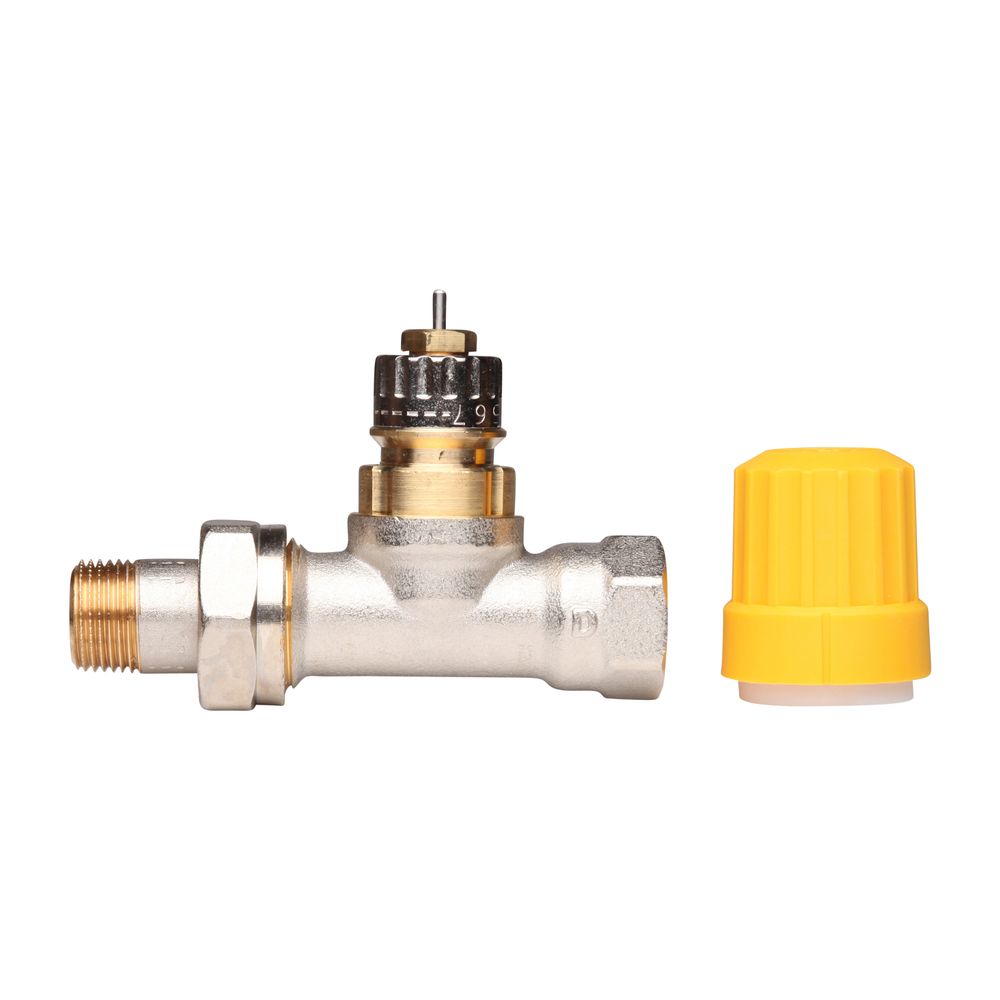

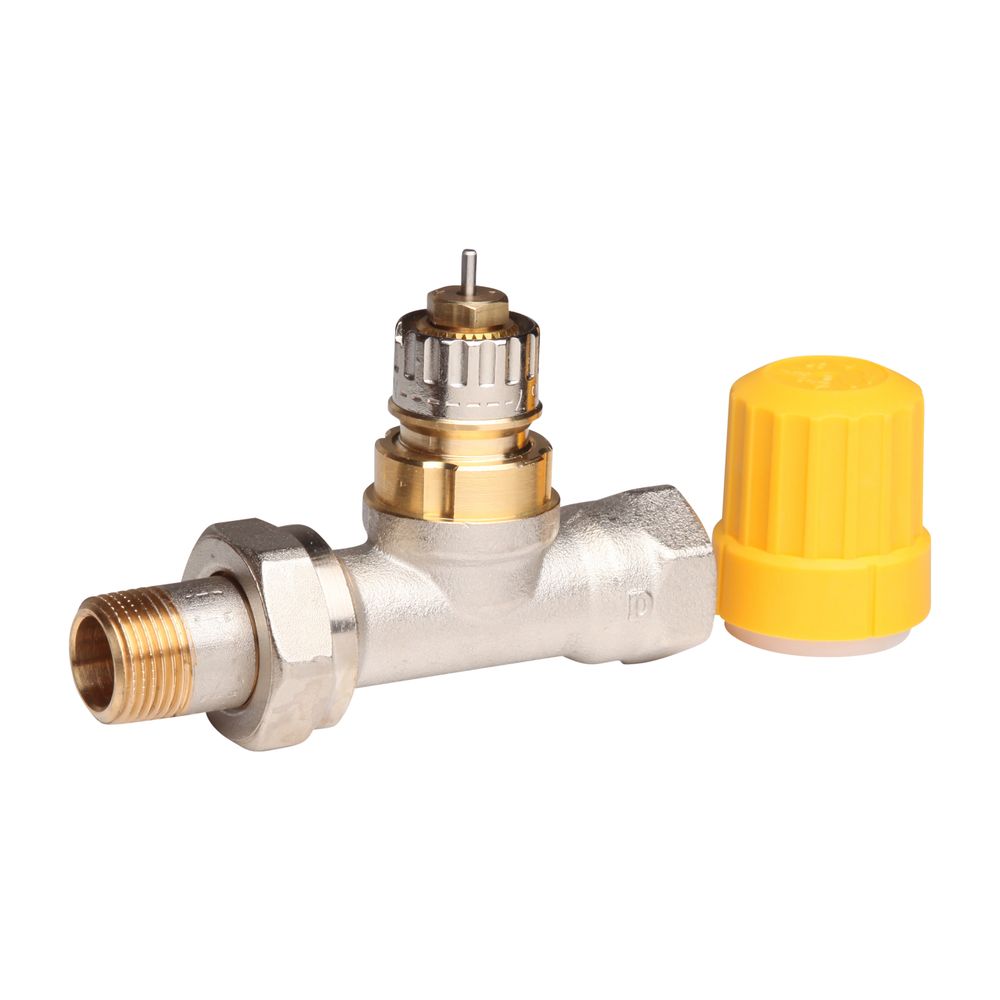

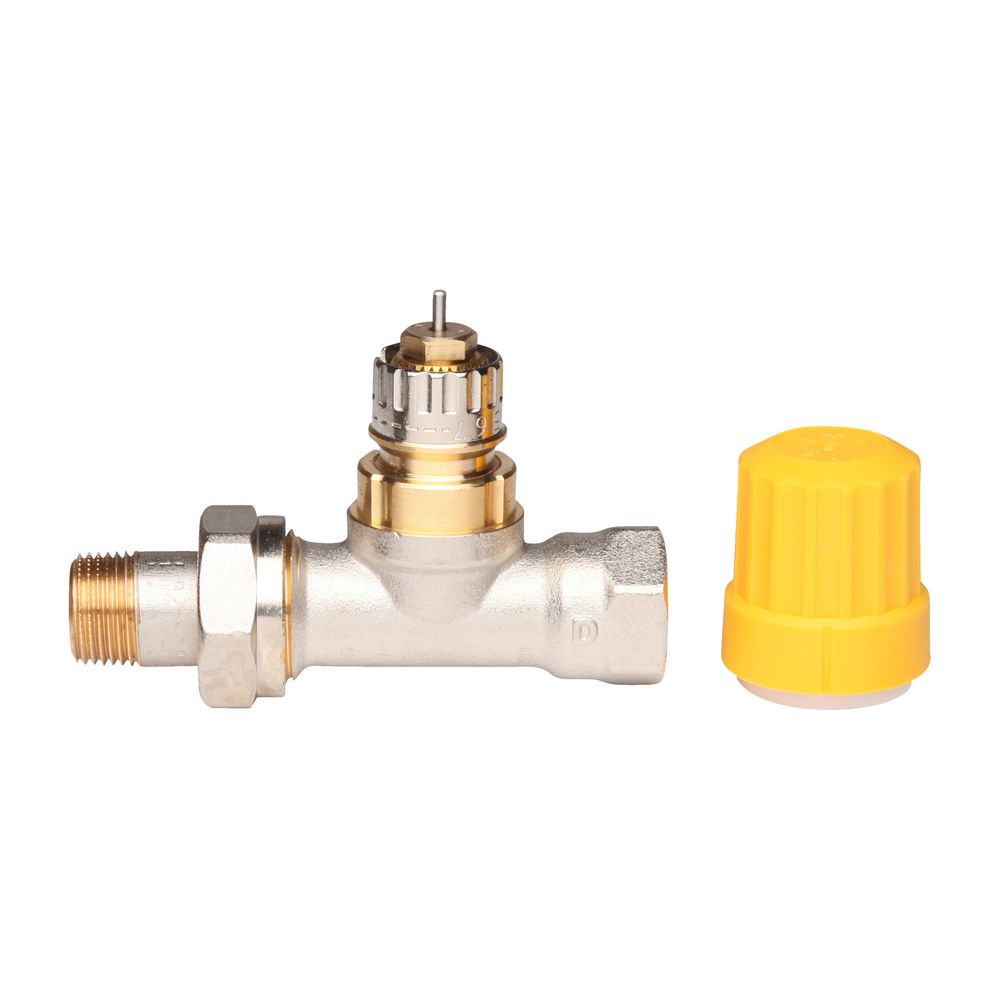

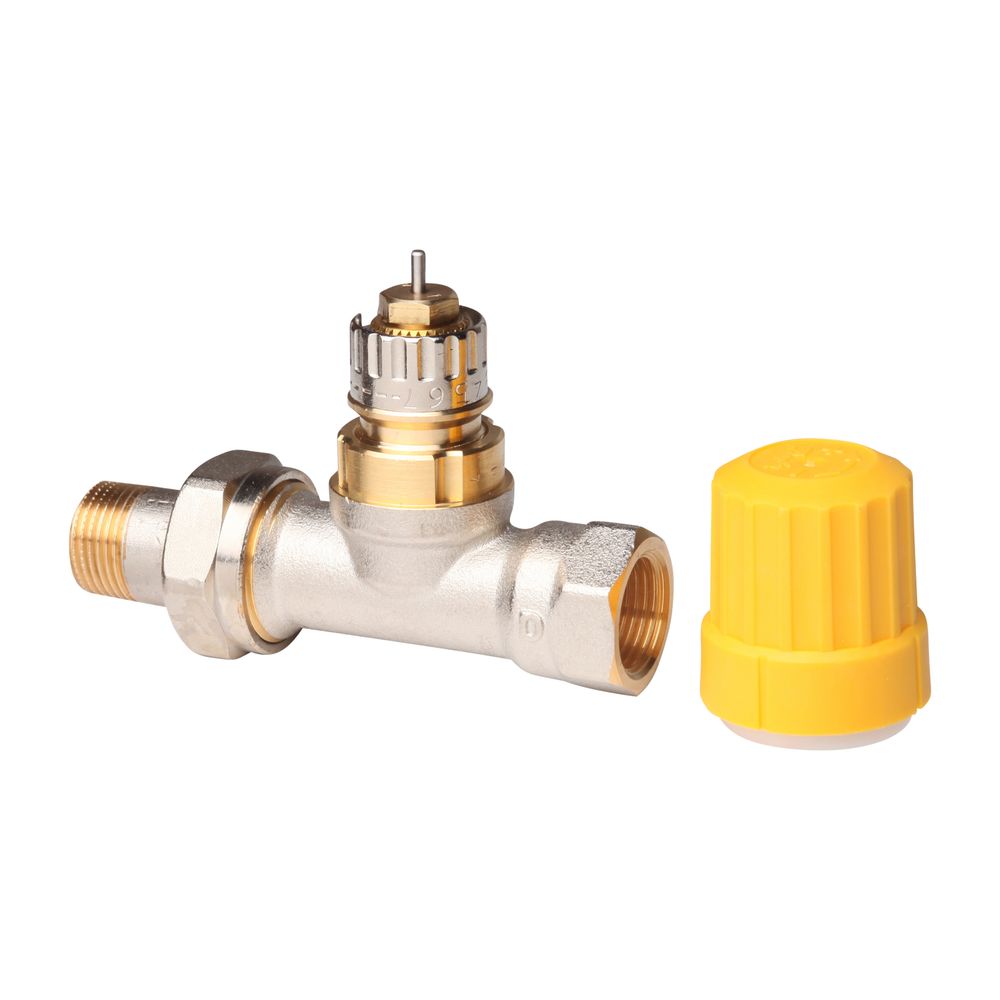

Danfoss Ventilgehäuse RA-UN 10 R 3/8", Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-UN 10 ist eine voreinstellbare Durchgangsausführung mit R 3/8 Anschluss und matt vernickelter Oberfläche. Es wurde speziell für den Einsatz in direkt gefahrenen Fernwärmeanlagen mit hoher Temperaturspreizung entwickelt. Durch seine Feinstvoreinstellung ermöglicht es eine präzise Begrenzung der Wassermenge, die in solchen Anlagen aufgrund der hohen Temperaturdifferenz zwischen Vor- und Rücklauf erforderlich ist.

Für welche Anwendungen ist das Danfoss RA-UN 10 Ventilgehäuse geeignet?

Das Ventilgehäuse RA-UN 10 ist vornehmlich für den Einsatz in direkt gefahrenen Fernwärmeanlagen konzipiert. Es kann mit verschiedenen gasgefüllten Thermostatsensoren wie Danfoss Aveo und Aero sowie flüssigkeitsgefüllten Typen wie Danfoss React, Redia und Regus kombiniert werden. Zudem ist es kompatibel mit thermischen Stellantrieben des Typs TWA. In Kombination mit Danfoss Fühlerelementen ist das Ventil für Planungen nach DIN V 4701/10 und einen Differenzdruckbereich (AP-Bereich) von kleiner oder gleich 1 K gemäß EnEV geeignet. Die Montage erfolgt im Vorlauf von Zweirohrsystemen.

Welche Funktionen und Konstruktionsmerkmale bietet das Ventilgehäuse?

Das Danfoss Ventilgehäuse RA-UN 10 verfügt über eine Feinstvoreinstellung, die mittels Kulisse und optischer Einstellkontrolle präzise vorgenommen werden kann. Eine Messmöglichkeit des Differenzdruckes ist ebenfalls gegeben. Das Gehäuse besteht aus Messing MS 58 und ist matt vernickelt. Die O-Ring-Stopfbuchse des Ventils ist unter Druck und ohne Anlagenentleerung auswechselbar, was die Wartung vereinfacht. Eine gelbe Bauschutzkappe mit Stellschraube dient zur Unterscheidung von anderen Ventilkörpern der RA-Ventilserie und schützt das Ventil während der Bauphase. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Welche technischen Leistungsdaten sind relevant?

Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Heizkörperanschluss hat die Größe R 3/8 Zoll (10) und der Thermostatanschluss ist vom Typ Klick 22. Die Voreinstellung erfolgt ohne Schlagdämpfer. Die Abmessungen des Ventilgehäuses entsprechen der HD 1215-2. Die Einstellbereiche für den kv-Wert liegen zwischen 0,02 und 0,48 m³/h. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Technische Daten

• Typ: RA-UN 10
• Anschlussgröße Heizkörper: 3/8 Zoll (10)
• Ausführung: Durchgang
• Oberfläche: matt vernickelt
• Material Gehäuse: Messing MS 58
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Einstellbereiche kv: 0,02 - 0,48 m³/h
• Thermostatanschluss: Klick 22

Das Danfoss Ventilgehäuse RA-UN 10 bietet eine zuverlässige und präzise Lösung für die Wassermengenbegrenzung in Heizungsanlagen, insbesondere in Fernwärmesystemen. Mit seiner Feinstvoreinstellung, der robusten Messingkonstruktion und der Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Druck, stellt es eine langlebige Komponente für effiziente Heizsysteme dar. Der maximale Betriebsdruck von 10 bar und die maximale Vorlauftemperatur von 120 °C unterstreichen die Leistungsfähigkeit dieses Ventilgehäuses.
