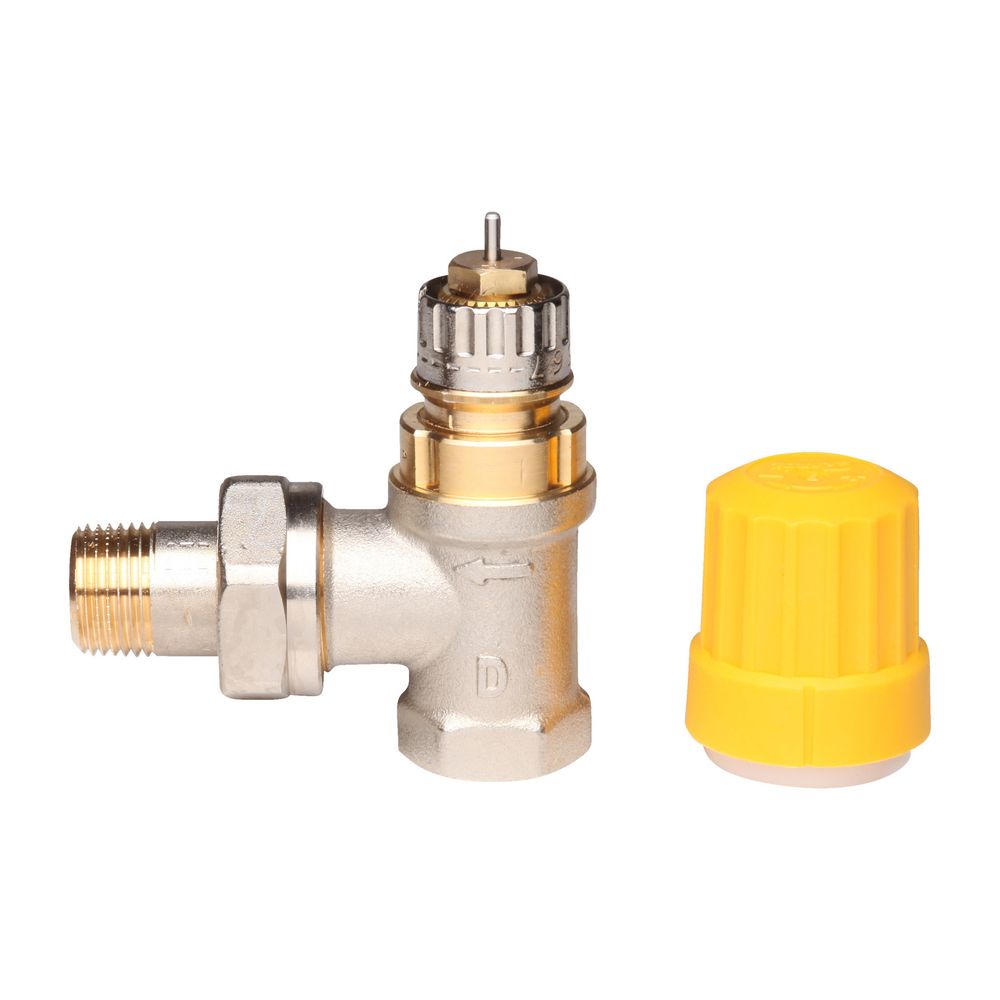

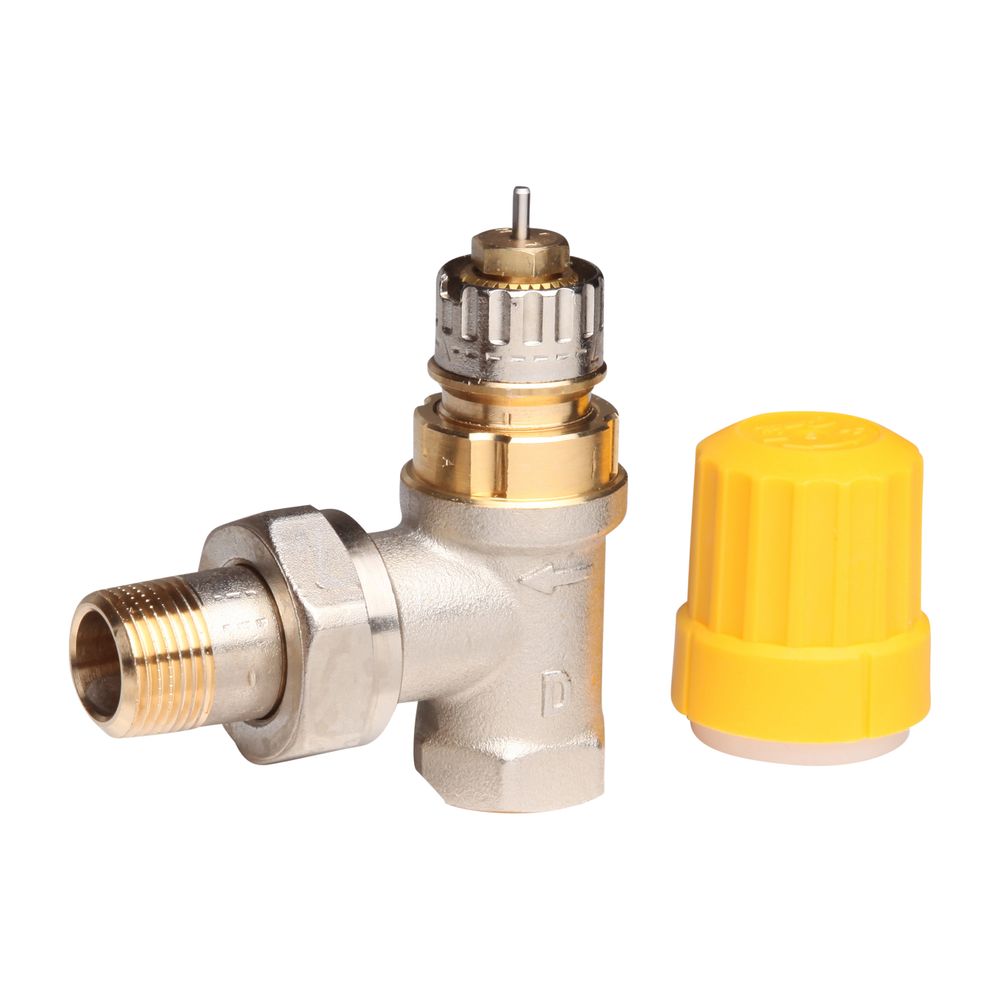

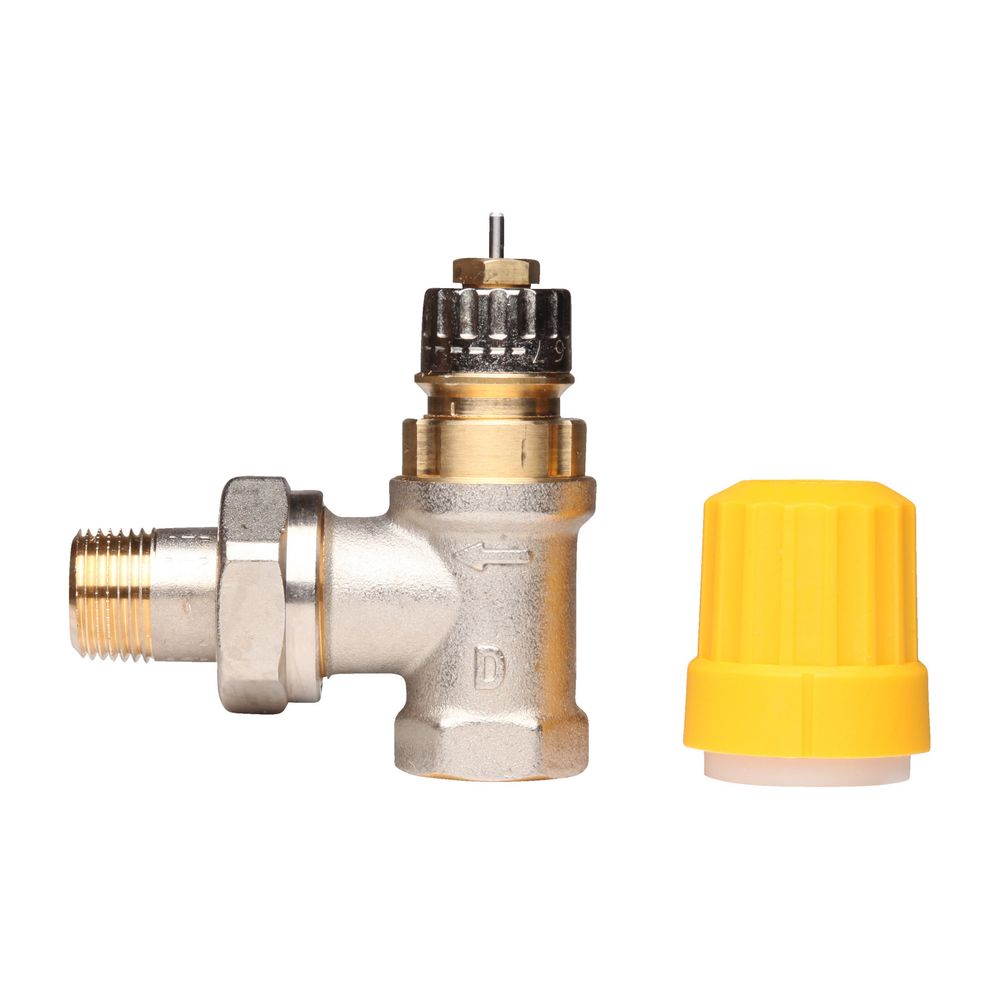

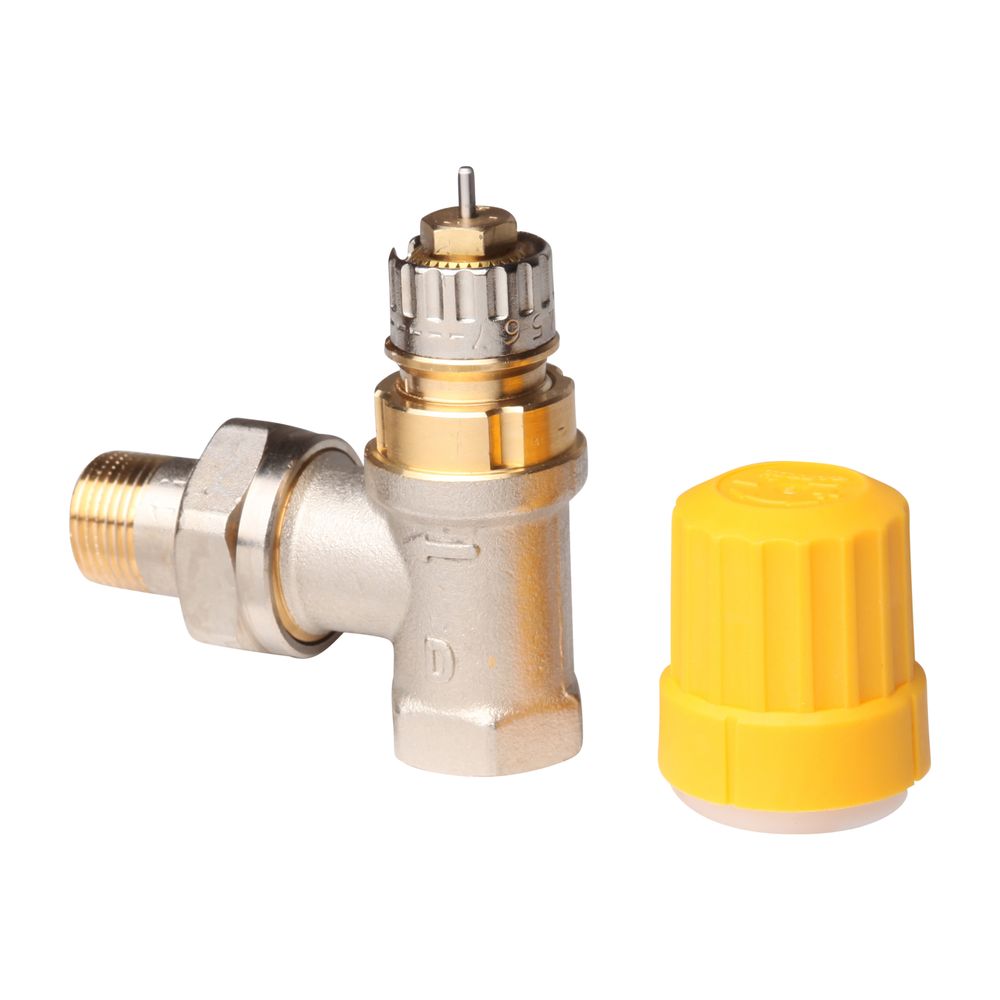

Danfoss Ventilgehäuse RA-UN 10 R 3/8", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-UN 10 R 3/8" in Eckausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für Anlagen mit hoher Temperaturspreizung entwickelt wurde. Es eignet sich vor allem für den Einsatz in direkt gefahrenen Fernwärmeanlagen, bei denen aufgrund der großen Differenz zwischen Vor- und Rücklauftemperatur sehr kleine Wassermengen benötigt werden. Das Ventilgehäuse ist für den Vorlauf konzipiert und bietet eine präzise Durchflussbegrenzung.

Für welche Anwendungen ist das Danfoss RA-UN 10 Ventilgehäuse geeignet?

Das Ventilgehäuse RA-UN 10 ist vornehmlich für Fernwärmeanlagen mit hoher Temperaturspreizung geeignet. Es kann mit verschiedenen gasgefüllten Thermostatsensoren wie Danfoss Aveo und Aero sowie flüssigkeitsgefüllten Typen wie Danfoss React, Redia und Regus kombiniert werden. Zudem ist es kompatibel mit thermischen Stellantrieben des Typs TWA. Die Kombination mit Danfoss Fühlerelementen ermöglicht Planungen nach DIN V 4701/10 und einen Differenzdruckbereich (AP-Bereich) von kleiner oder gleich 1 K gemäß EnEV.

Wie ist das Ventilgehäuse konstruiert und welche Materialien werden verwendet?

Das Gehäuse besteht aus Messing MS58 und ist matt vernickelt, was einen Oberflächenschutz bietet. Die O-Ring-Stopfbuchse kann unter Druck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Die Schutzkappe ist gelb, um das Ventilgehäuse von anderen Typen der RA-Ventilserie zu unterscheiden. Die Abmessungen entsprechen der Norm HD 1215-2.

Welche technischen Eigenschaften und Einstellmöglichkeiten bietet das RA-UN 10?

Das Ventilgehäuse verfügt über eine Feinstvoreinstellung mit Kulisse und optischer Einstellkontrolle, die eine genaue Begrenzung der Wassermenge ermöglicht. Der Kvs-Wert liegt bei 0,57, der KV-Wert im Bereich von 0,02 bis 0,33 m³/h, und der KV-2-Wert beträgt 0,48. Die Voreinstellung ist ohne Schlagdämpfer ausgeführt. Die maximale Betriebsdruckbelastung beträgt 10 bar, der maximale Differenzdruck 0,6 bar und die maximale Vorlauftemperatur 120 °C. Das Ventilgehäuse ist für Zweirohrsysteme geeignet und wird mit einem weißen thermostatischen Knopf bedient.

Welche Montage- und Betriebsmerkmale sind zu beachten?

Das Ventilgehäuse wird im Vorlauf montiert und ist für den Anschluss an Heizkörper mit einem 3/8 Zoll (10 mm) Anschluss geeignet. Es ist nicht für Einrohrsysteme ausgelegt. Die Bedienung erfolgt thermostatisch mit einem Knopf, der eine automatische Durchflussregelung nicht beinhaltet. Die Bauhöhe beträgt 90 mm, und das Ventilgehäuse ist mit einer Staubkappe ausgestattet. Für die Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen.

Technische Daten

• Typ: RA-UN 10
• Anschlussgröße Heizkörper: 3/8 Zoll (10 mm)
• Bauhöhe: 90 mm
• Oberfläche: matt vernickelt
• Kvs-Wert: 0,57
• KV-Wert: 0,02 - 0,33 m³/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Geeignet für: Zweirohrsysteme

Das Danfoss Ventilgehäuse RA-UN 10 bietet eine präzise und zuverlässige Durchflussregelung für Fernwärmeanlagen mit hoher Temperaturspreizung. Die Kombination aus Feinstvoreinstellung, robustem Messinggehäuse und einfacher Austauschbarkeit der O-Ring-Stopfbuchse unter Druck macht es zu einer flexiblen Lösung für den Vorlaufanschluss. Die technischen Eigenschaften wie der Kvs-Wert von 0,57 und die maximale Vorlauftemperatur von 120 °C unterstützen den effizienten Betrieb in anspruchsvollen Heizsystemen.
