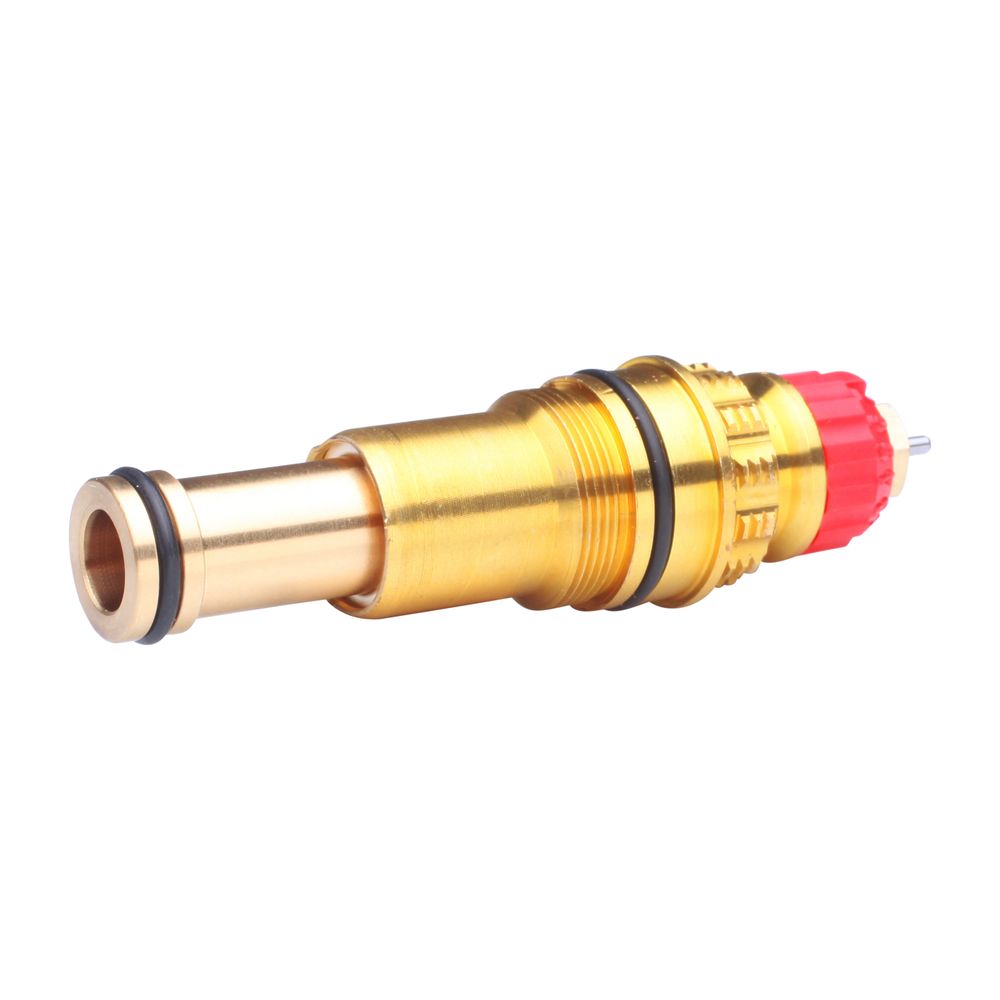

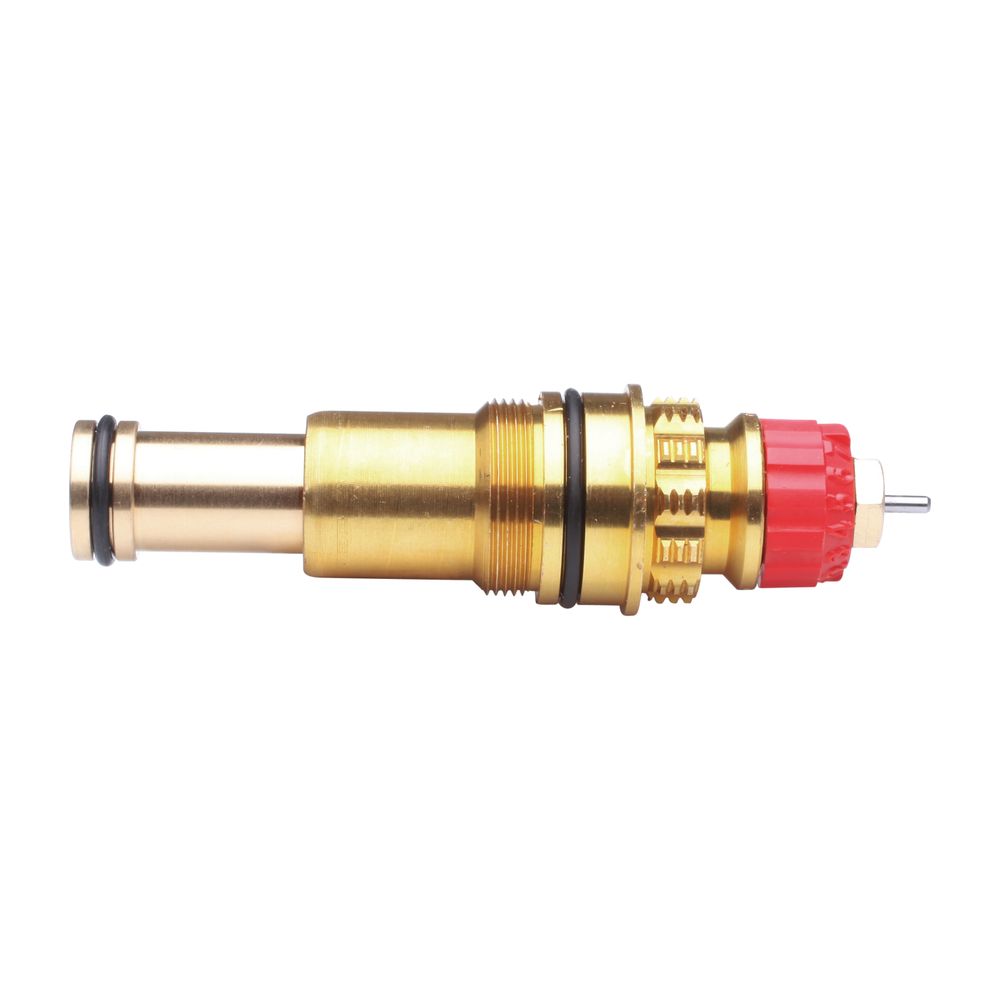

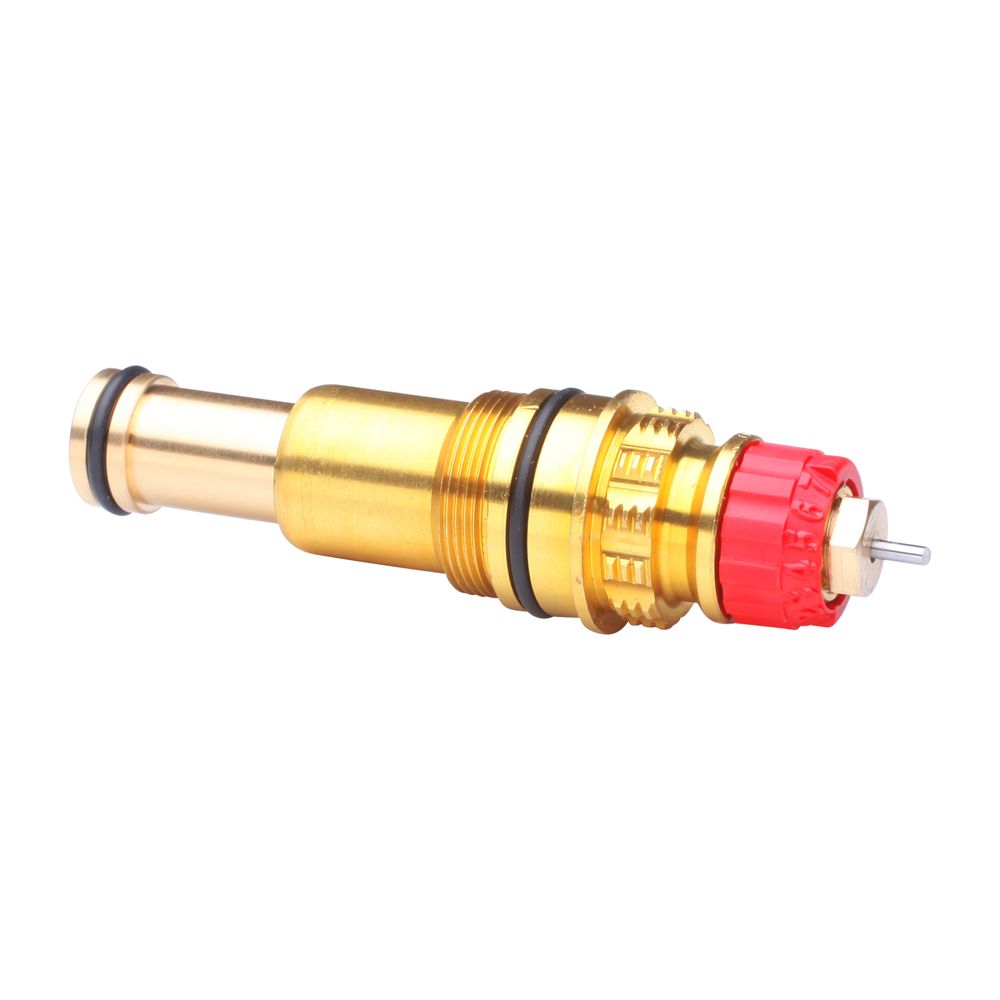

Danfoss Service-Einbauventil Serie 2 M 22, für ältere Ventil-Heizörper, ohne Ventil

Das Danfoss Service-Einbauventil Serie 2 M 22 ist ein Einbauventil mit integrierter Voreinstellung, das speziell für ältere Ventil-Heizkörper aus den Baujahren 1985 bis 1993 entwickelt wurde. Es eignet sich für Ventil- und Universalheizkörper verschiedener Hersteller wie Baufa, DeLonghi (Radel), Kermi, Ocean Radson, Schäfer und Stelrad. Das Ventil ist für den Einsatz in Ein- und Zweirohr-Pumpenwarmwasseranlagen konzipiert und verfügt über eine robuste Messingoberfläche.

Wie ist das Danfoss Service-Einbauventil konstruiert und ausgestattet?

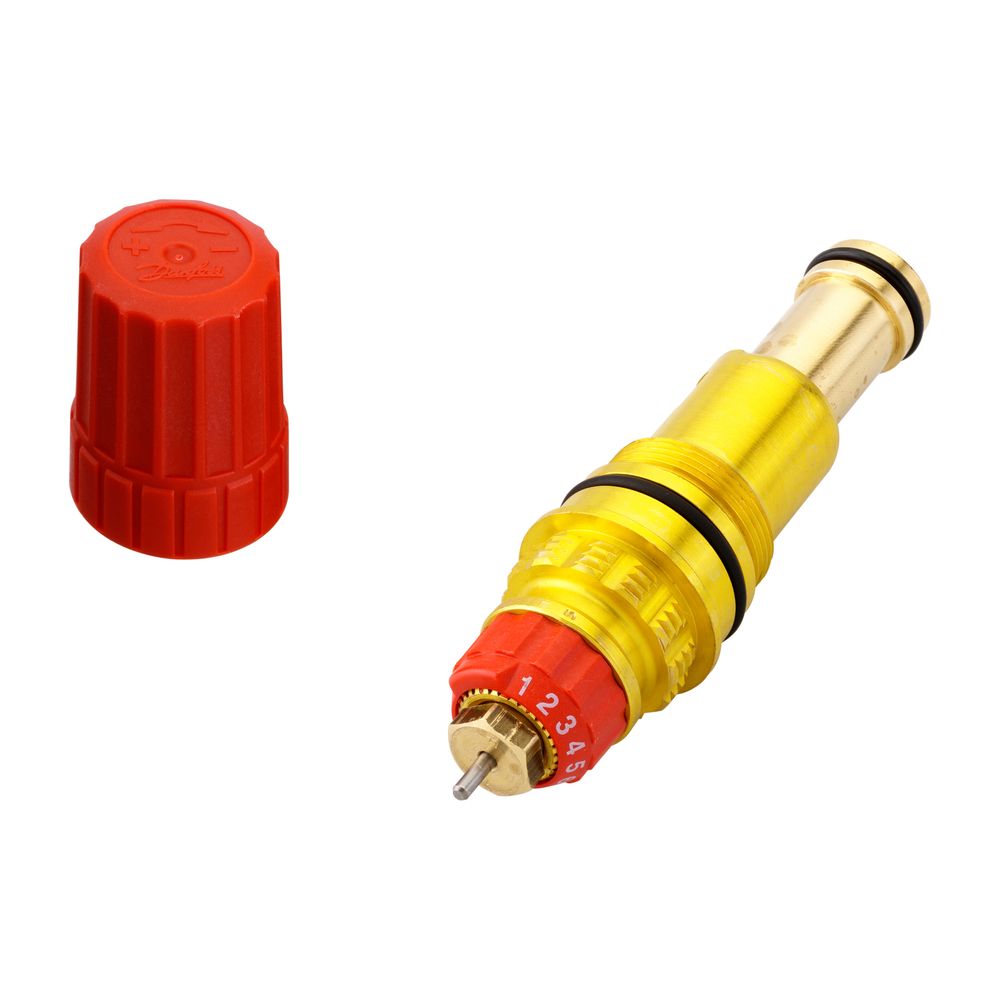

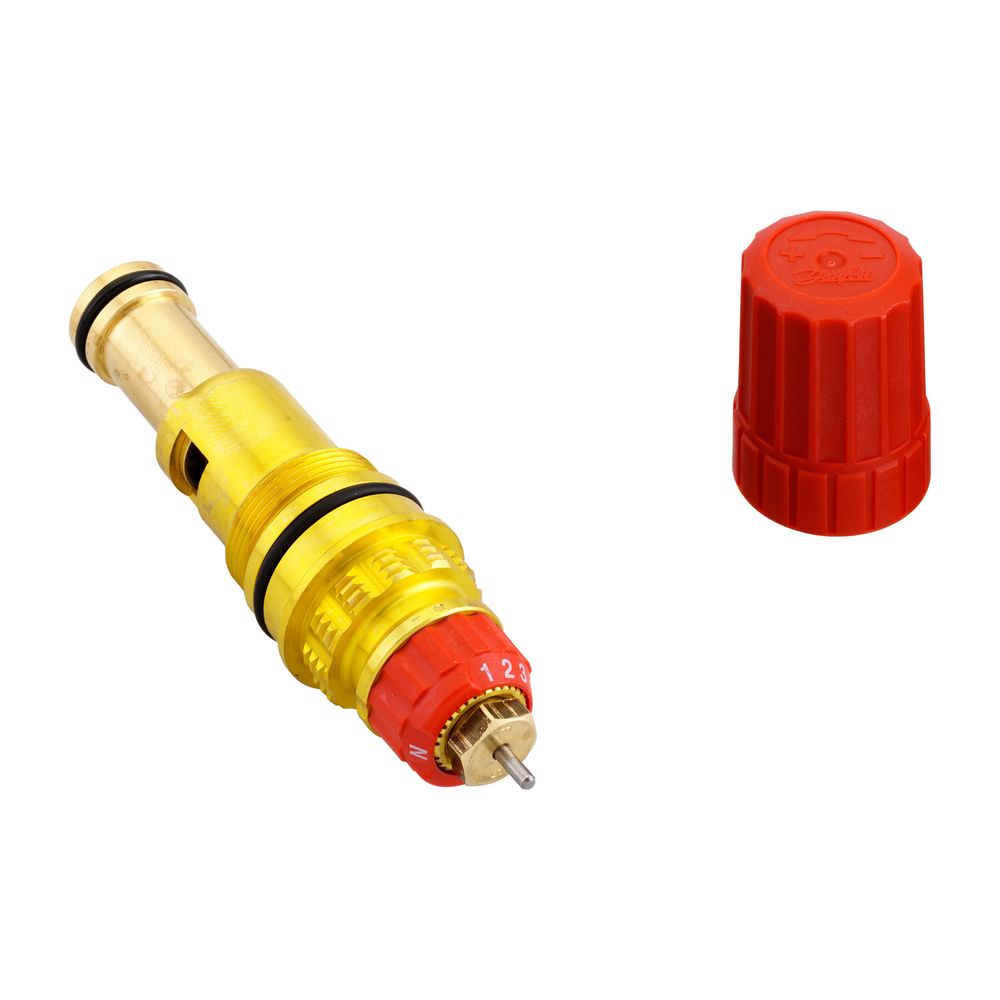

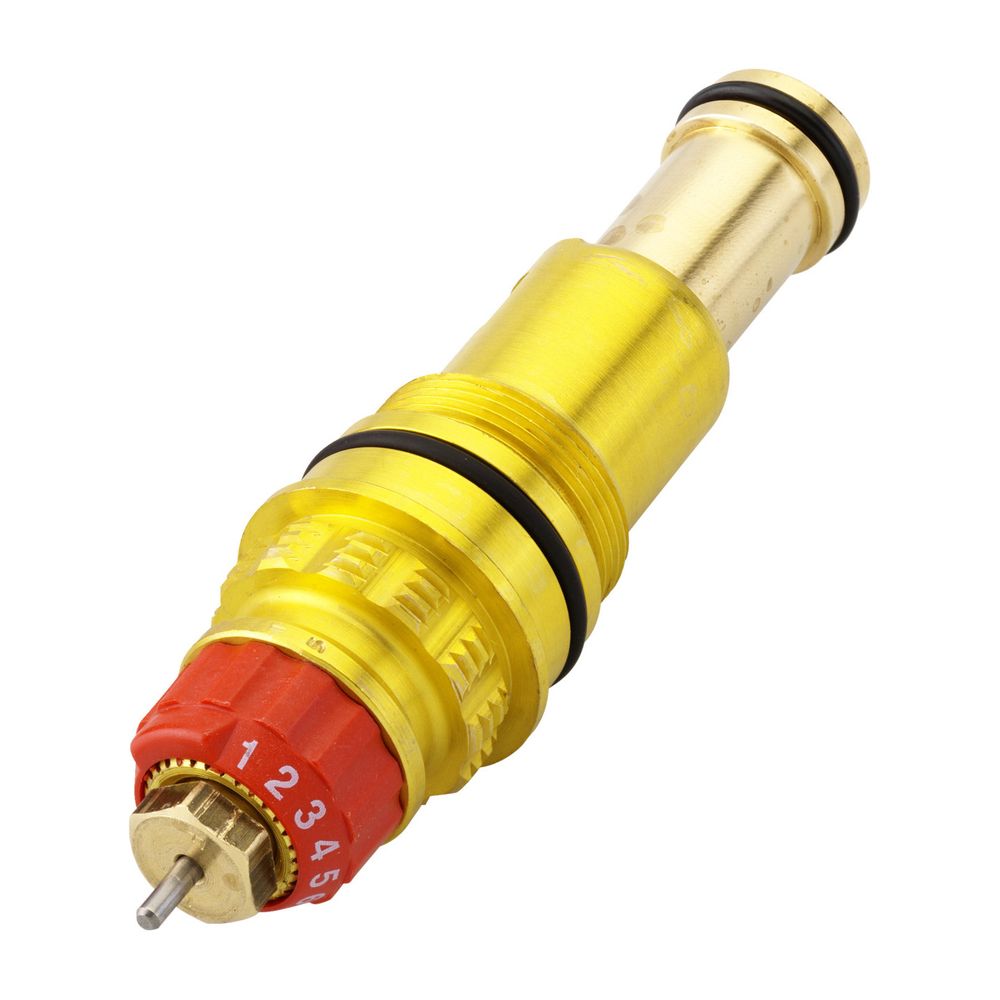

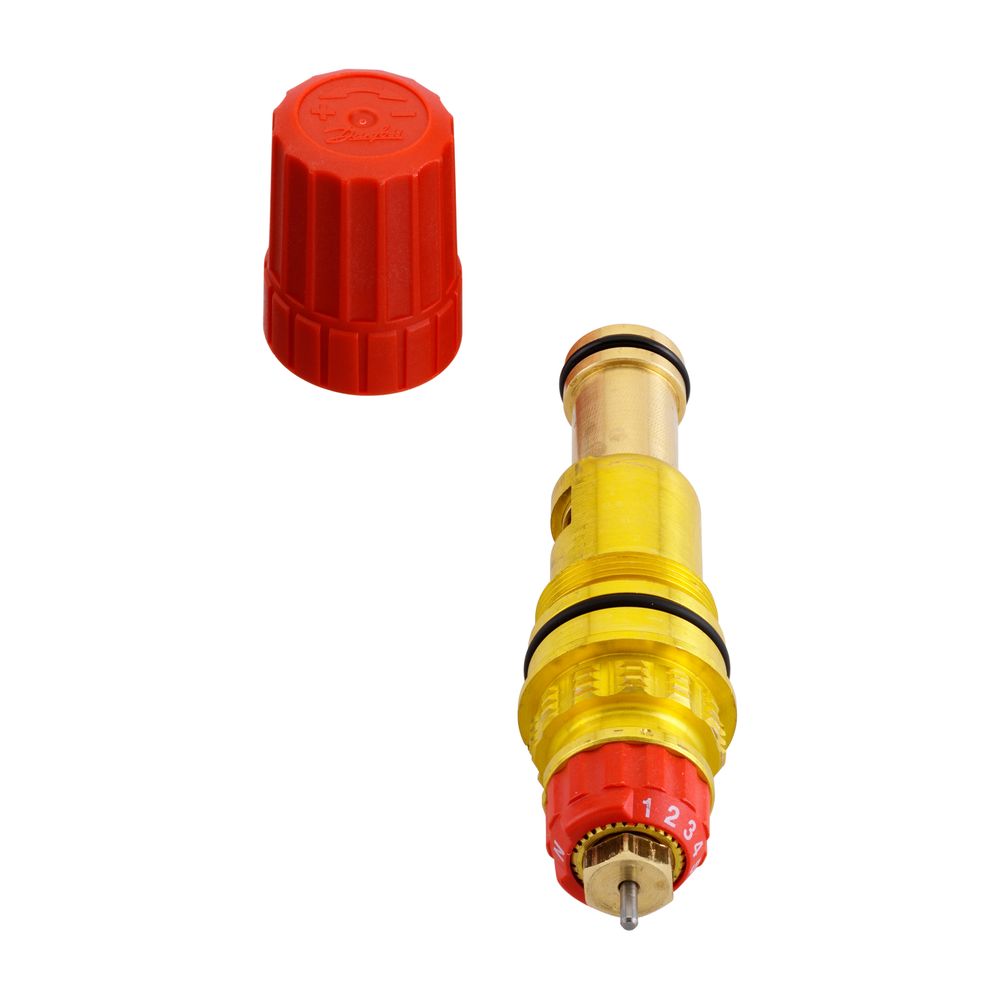

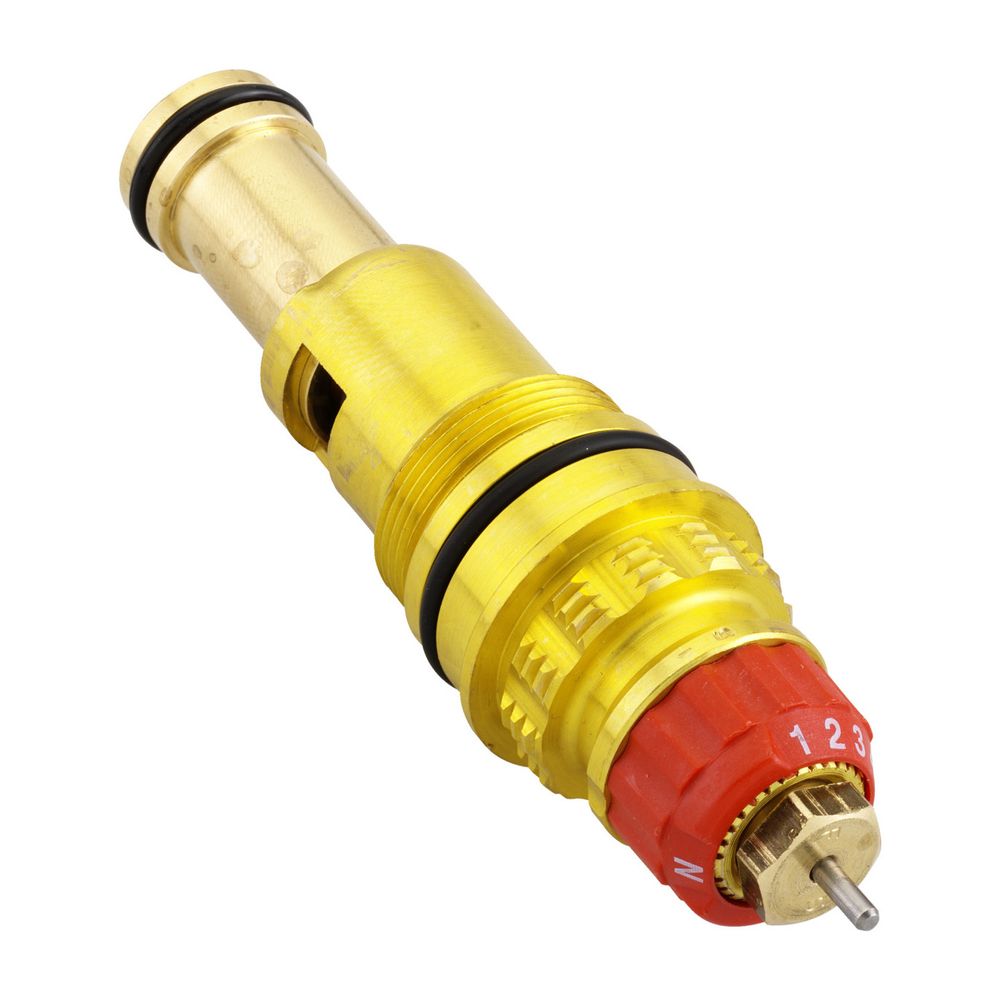

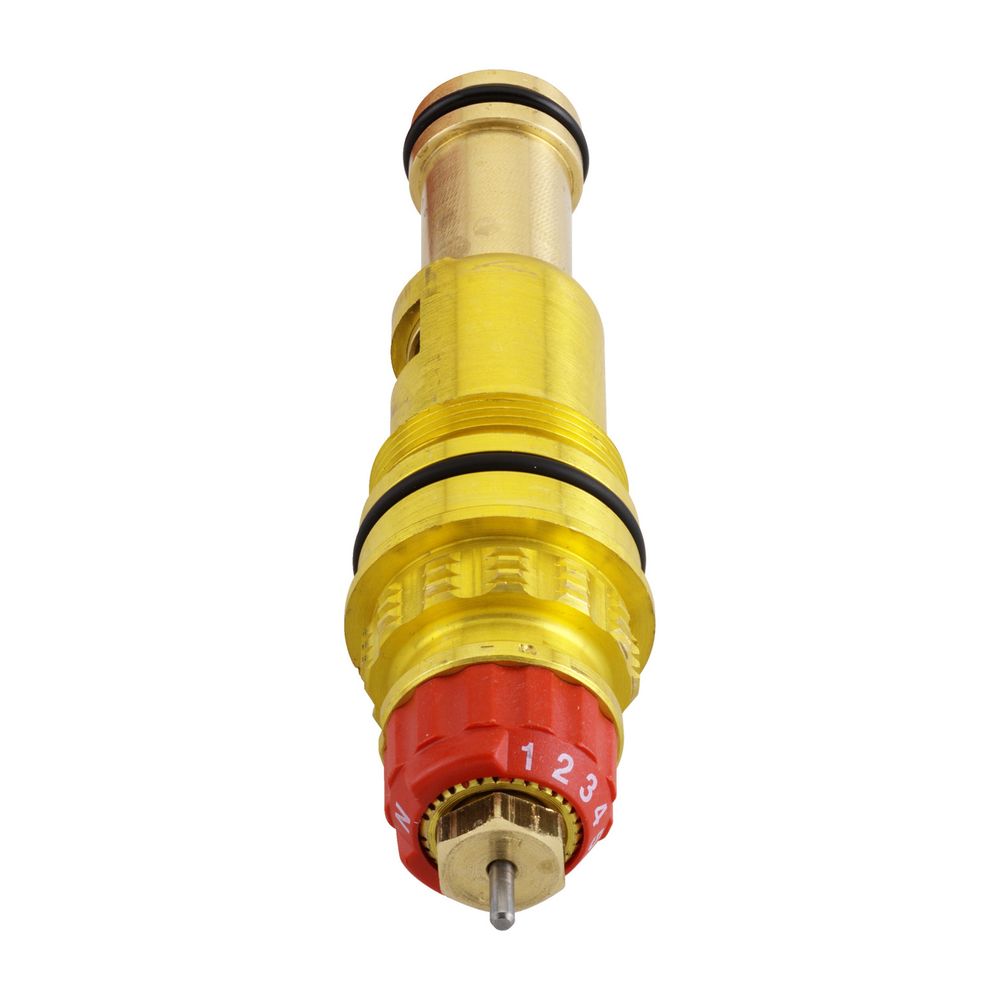

Das Ventil verfügt über einen roten Einstellring zur einfachen und optischen Voreinstellung der Durchflussmenge. Die Voreinstellung erfolgt über eine Kulisse mit roter Voreinstellkrone und optischer Einstellkontrolle. Der Ventilkörper besteht aus Messing MS 58, was eine langlebige und korrosionsbeständige Ausführung sicherstellt. Die O-Ring-Stopfbuchse ist unter Druck austauschbar, ohne dass die Anlage entleert werden muss. Das Einschraubgewinde ist M 22 x 1, der Abstand der O-Ringe beträgt 51 mm.

Für welche Heizkörper und Anlagen ist das Ventil geeignet?

Das Einbauventil ist für ältere Ventil-Heizkörper verschiedener Hersteller geeignet, die in den Jahren 1985 bis 1993 gefertigt wurden. Es kann in Ein- und Zweirohr-Pumpenwarmwasseranlagen eingesetzt werden. Die Fühlerelementbefestigung erfolgt durch direkten Anschluss bei Danfoss RA 2000 und RAW Fühlerelementen sowie Danfoss thermischen Stellantrieben.

Welche technischen Leistungsdaten und Betriebsgrenzen sind zu beachten?

Das Ventil hat einen Kvs-Wert von 1,05 m³/h und einen Kv-Bereich bei einer Temperaturdifferenz von 0,5 bis 2 Kelvin (ohne Heizkörper) von 0,14 bis 0,87. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar. Die maximale Vorlauftemperatur liegt bei 120 °C. Die Bedienung erfolgt manuell über den Einstellring.

Welche Hinweise zur Installation und Wartung sind wichtig?

Die O-Ring-Stopfbuchse kann unter Druck ausgewechselt werden, was eine einfache Wartung ermöglicht. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI-Richtlinie 2035 entsprechen. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Ventiltyp: RA-N (Typ 013G3390)
• Einschraubgewinde: M 22 x 1
• Kvs-Wert: 1,05 m³/h
• Kv-Bereich (0,5-2 K, ohne Heizkörper): 0,14 - 0,87
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemperatur: 120 °C
• Material Ventilkörper: Messing MS 58
• Abstand O-Ringe: 51 mm
• Bedienung: manuell (Hand)

Das Danfoss Service-Einbauventil Serie 2 M 22 bietet eine zuverlässige Lösung für die Nachrüstung und den Austausch an älteren Ventil-Heizkörpern. Mit seiner integrierten Voreinstellung, robusten Messingausführung und der Möglichkeit zum Austausch der O-Ring-Stopfbuchse unter Druck erfüllt es die Anforderungen an eine langlebige und wartungsfreundliche Heizkörperregelung.
