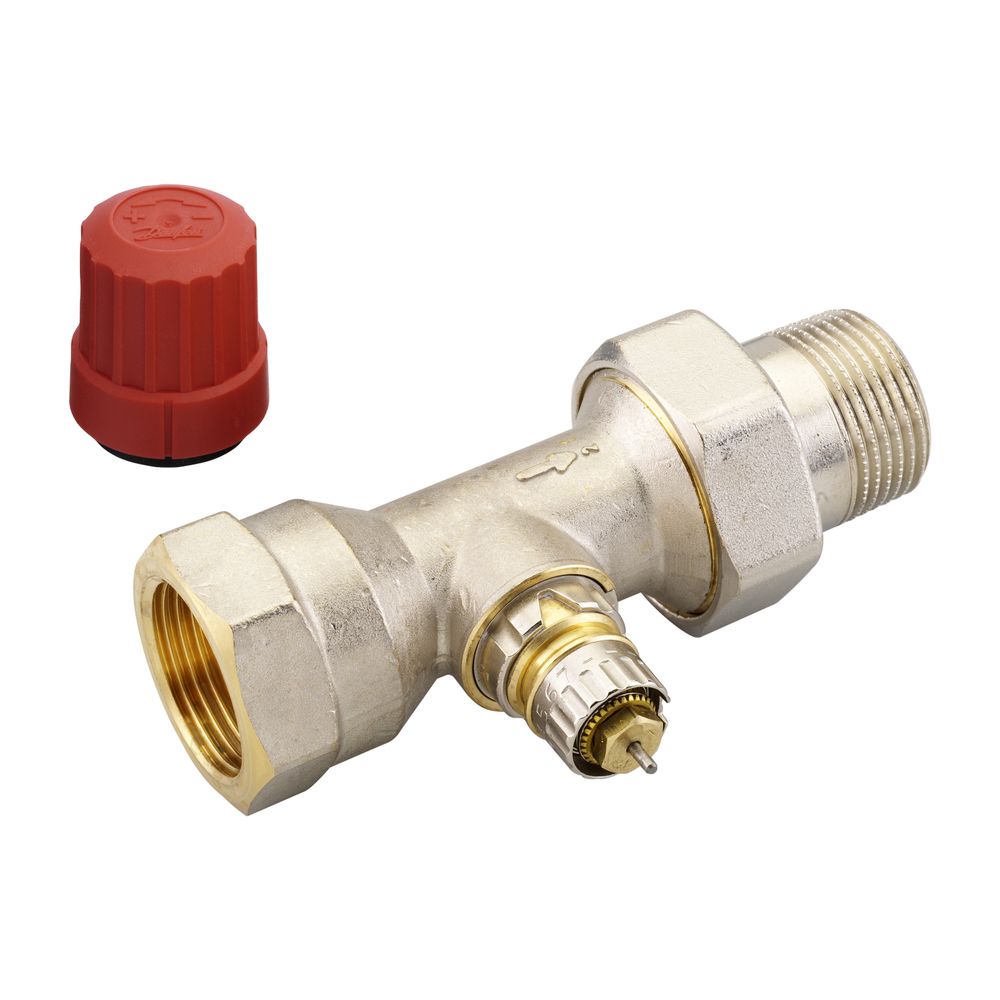

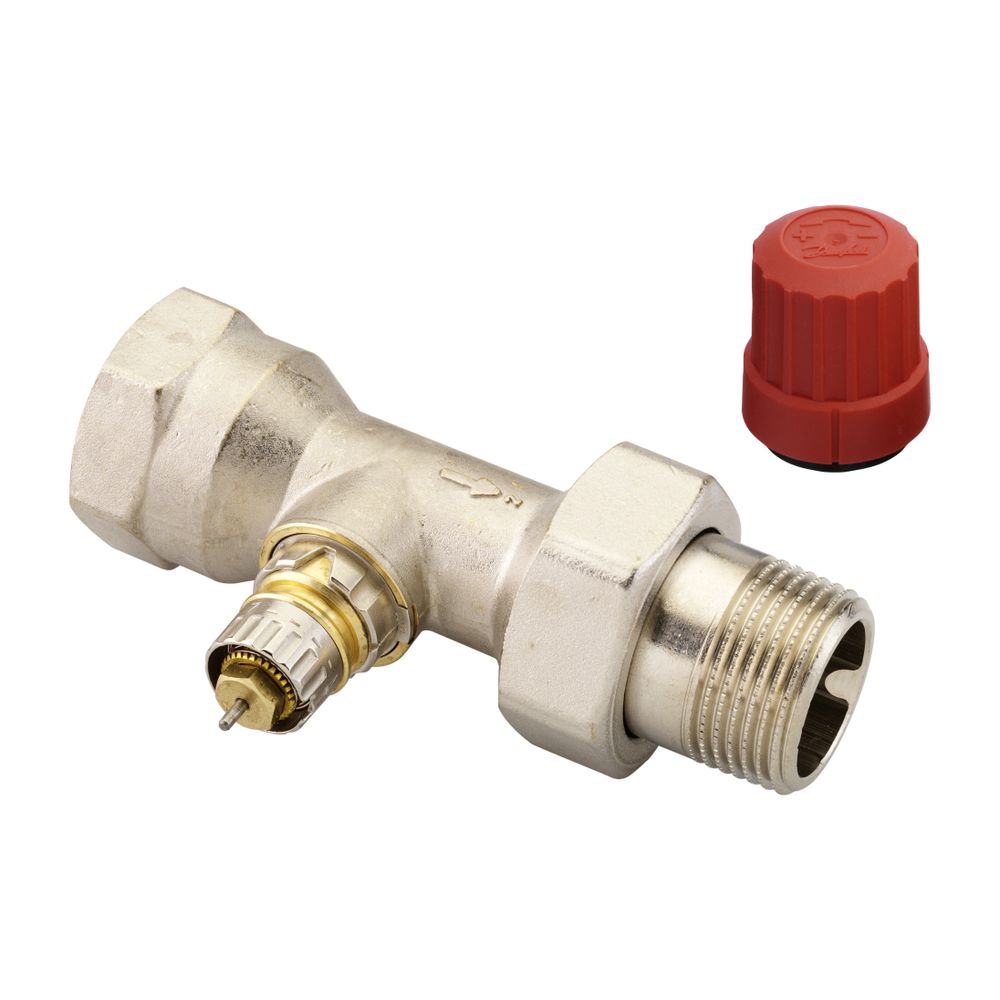

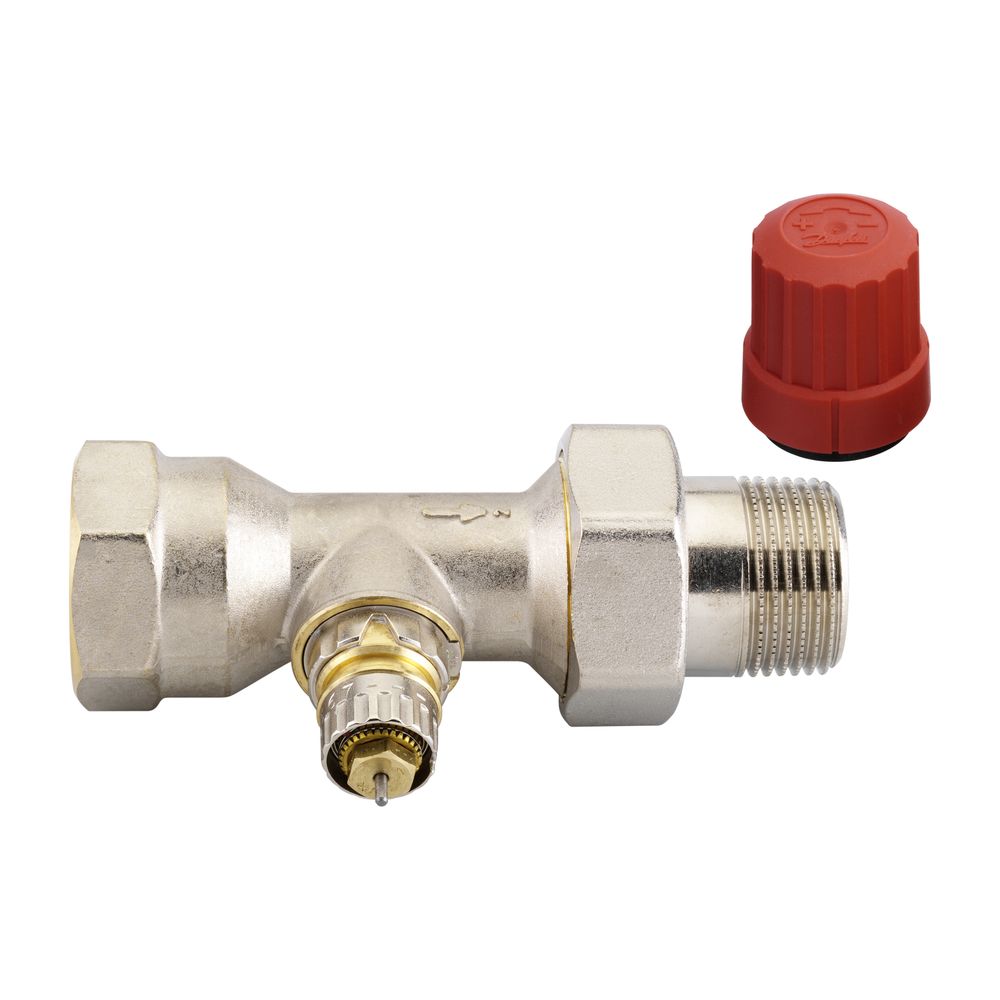

Danfoss Ventilgehäuse RA-N 25 R 1/1", Durchgangsausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 25 R 1/1" in Durchgangsausführung mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es eignet sich für Heizkörperanschlüsse mit einer Größe von 1 Zoll (DN 25) und bietet eine präzise Durchflussregelung. Das Gehäuse besteht aus robustem Messing MS 58 und ist kompatibel mit verschiedenen Danfoss Fühlerelementen sowie thermischen Stellantrieben.

Für welche Anwendungen ist das Danfoss Ventilgehäuse RA-N 25 geeignet?

Das Ventilgehäuse RA-N 25 ist für den Einsatz in Zweirohrsystemen ausgelegt und unterstützt die Planung nach DIN V 4701/10 sowie den AP-Bereich kleiner oder gleich 1K gemäß EnEV. Es ist kompatibel mit Danfoss Fühlerelementen der Serien RA 2000, RA PLUS, RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. Die Kombination mit diesen Komponenten entspricht den Anforderungen der Euronorm EN 215 und ermöglicht eine zuverlässige und normgerechte Heizungsregelung.

Welche technischen Eigenschaften und Funktionen bietet das Ventilgehäuse RA-N 25?

Das Gehäuse besteht aus Messing MS 58 und ist matt vernickelt, was einen Oberflächenschutz bietet. Die O-Ring-Stopfbuchse kann unter Anlagendruck ausgetauscht werden, ohne dass die Anlage entleert werden muss. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle, die eine genaue Durchflussregelung ermöglicht. Eine Bauschutzkappe mit roter Stellschraube ist integriert. Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Wie sind die Durchflusswerte und Einstellmöglichkeiten des Ventilgehäuses?

Der Kvs-Wert mit Stellantrieb liegt zwischen 0,10 und 1,40 m³/h. Der Kv-Wert bei AP Bereich 1/2K mit RA-Fühler beträgt 0,59/1,04 m³/h. Die Durchsatzkapazität bei einem Mindestdruck von 10 kPa liegt zwischen 32 und 443, bei 15 kPa zwischen 39 und 542. Das Ventilgehäuse ist vorab einstellbar und verfügt über eine thermostatische Vorbereitung. Es ist mit einem weißen Bedienknopf ausgestattet, der eine einfache und präzise Bedienung ermöglicht.

Technische Daten

• Anschlussgröße Heizkörper: 1 Zoll (DN 25)
• Bauhöhe: 47
• Material Gehäuse: Messing MS 58
• Oberfläche: matt vernickelt
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Kvs-Wert mit Stellantrieb: 0,10-1,40 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,59/1,04 m³/h
• Durchsatzkapazität (min. 10 kPa): 32 - 443
• Durchsatzkapazität (min. 15 kPa): 39 - 542
• Abmessung Thermostatanschluss: Klick 22
• Voreinstellung: ohne Schlagdämpfer

Das Danfoss Ventilgehäuse RA-N 25 bietet eine zuverlässige und präzise Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der voreinstellbaren Funktion und der Kompatibilität zu verschiedenen Fühlerelementen unterstützt es eine effiziente und normgerechte Heizungssteuerung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 120 °C.
