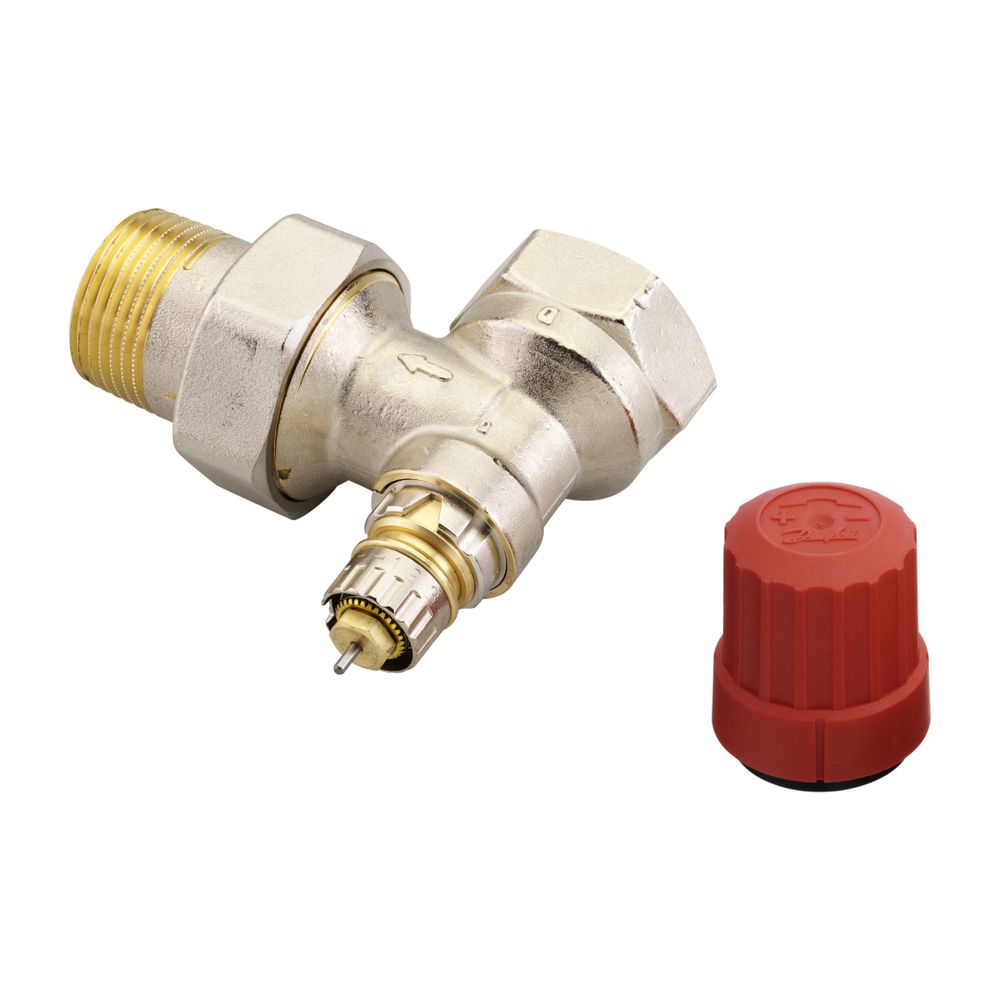

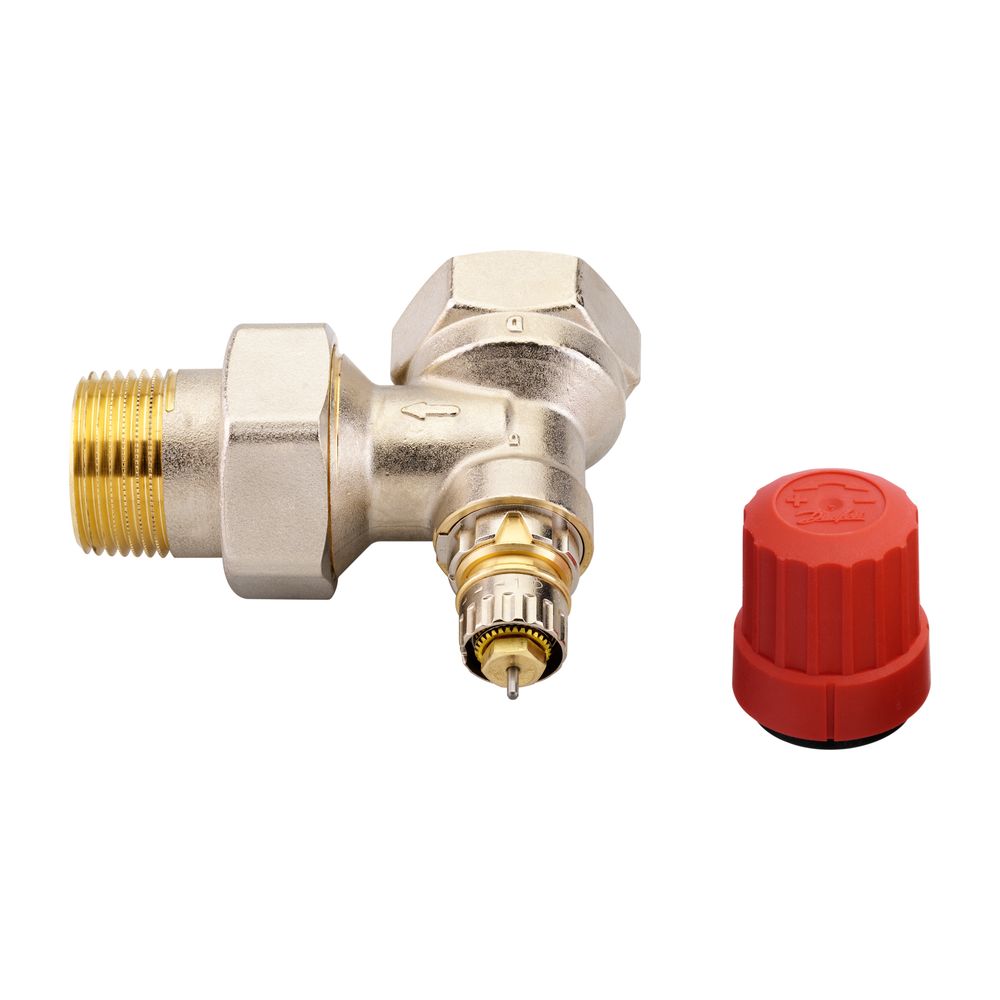

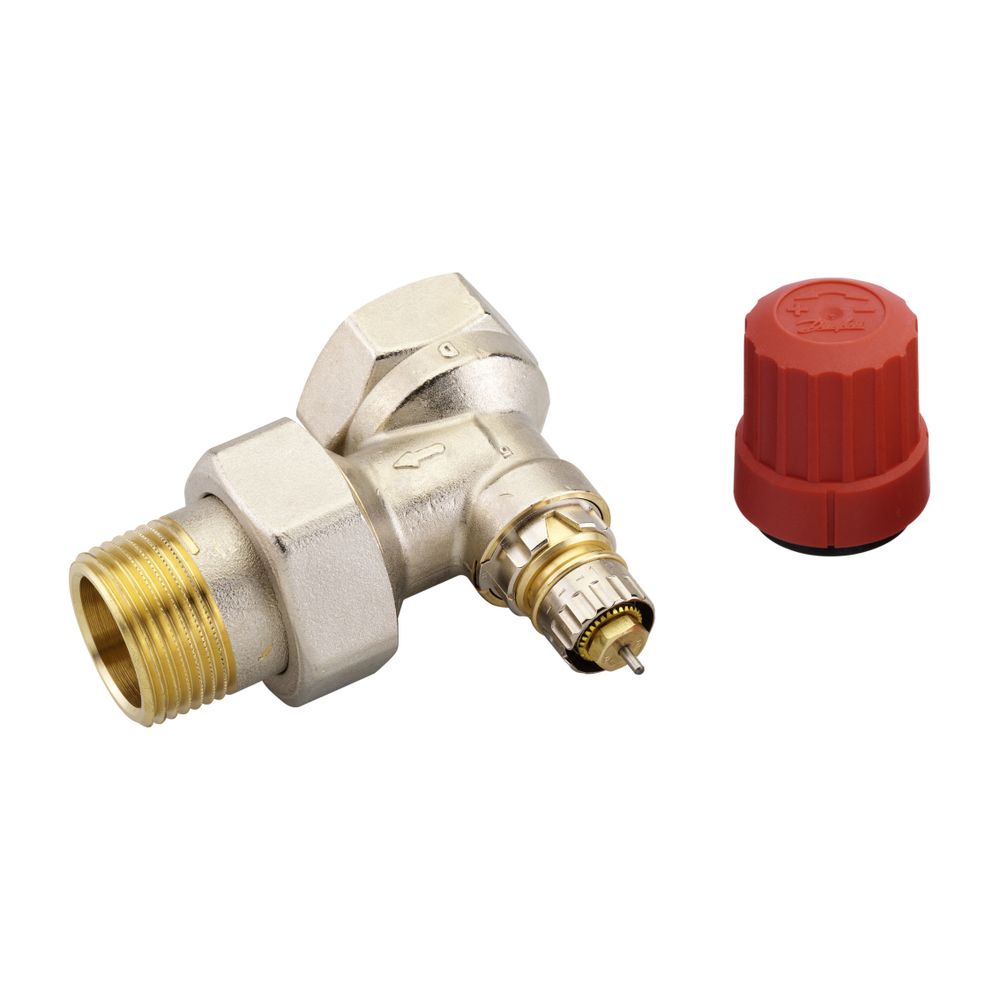

Danfoss Ventilgehäuse RA-N 25 R 1/1", Eckausführung, matt vernickelt

Das Danfoss Ventilgehäuse RA-N 25 ist ein voreinstellbares Eckventil, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Die matt vernickelte Ausführung bietet eine robuste und ansprechende Oberfläche. Dieses Ventilgehäuse ist für Heizkörperanschlüsse der Größe R 1 (1 Zoll) ausgelegt und ermöglicht eine präzise Regelung der Heizleistung.

Wofür ist das Danfoss Ventilgehäuse RA-N 25 geeignet?

Das Danfoss Ventilgehäuse RA-N 25 ist für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen vorgesehen. Es ist kompatibel mit verschiedenen Danfoss Fühlerelementen wie RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und thermischen Stellantrieben TWA. Die technischen Daten des Ventilgehäuses in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Verbindung mit Danfoss Fühlerelementen ist das RA-N Ventil für Planungen nach DIN V 4701/10 geeignet. Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.

Welche technischen Merkmale zeichnen das Ventilgehäuse aus?

Das Gehäuse des Danfoss Ventilgehäuses RA-N 25 besteht aus Messing MS 58. Eine Besonderheit ist die O-Ring Stopfbuchse, die sich ohne Anlagenentleerung auswechseln lässt. Die Voreinstellung erfolgt über eine Kulisse mit optischer Einstellkontrolle, was eine genaue Anpassung ermöglicht. Zudem bietet das Ventilgehäuse eine Messmöglichkeit des Differenzdruckes. Eine Bauschutzkappe mit roter Stellschraube ist ebenfalls vorhanden. Der maximale Betriebsdruck beträgt 10 bar, der maximale Differenzdruck 0,6 bar und die maximale Vorlauftemperatur 120 °C. Der Kvs-Wert mit Stellantrieb liegt im Bereich von 0,10 bis 1,40 m³/h. Der Kv-Wert bei einem AP-Bereich von 1/2K mit RA-Fühler beträgt 0,59/1,04 m³/h. Das Ventil ist vorab einstellbar und thermostatisch vorbereitet.

Technische Daten

• Typ: RA-N 25
• Ventilgehäuse: R 1 Eck
• Oberfläche: matt vernickelt
• Kvs-Wert mit Stellantrieb: 0,10-1,40 m³/h
• Kv-Wert bei AP Bereich 1/2K mit RA-Fühler: 0,59/1,04 m³/h
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Maximale Vorlauftemperatur: 120 °C
• Gehäusematerial: Messing MS 58
• Voreinstellung: Ja

Das Danfoss Ventilgehäuse RA-N 25 bietet eine zuverlässige und präzise Lösung für die Heizungsregelung in Zweirohr-Pumpenwarmwasseranlagen. Mit seiner voreinstellbaren Funktion, der robusten Messing MS 58 Konstruktion und der Möglichkeit, die O-Ring Stopfbuchse unter Anlagendruck zu wechseln, stellt es eine langlebige Komponente dar. Die Einhaltung der Euronorm EN 215 und die Kompatibilität mit Danfoss Fühlerelementen unterstreichen die hohe Qualität und Funktionalität dieses Eckventils, das für einen maximalen Betriebsdruck von 10 bar und eine maximale Vorlauftemperatur von 120 °C ausgelegt ist.
