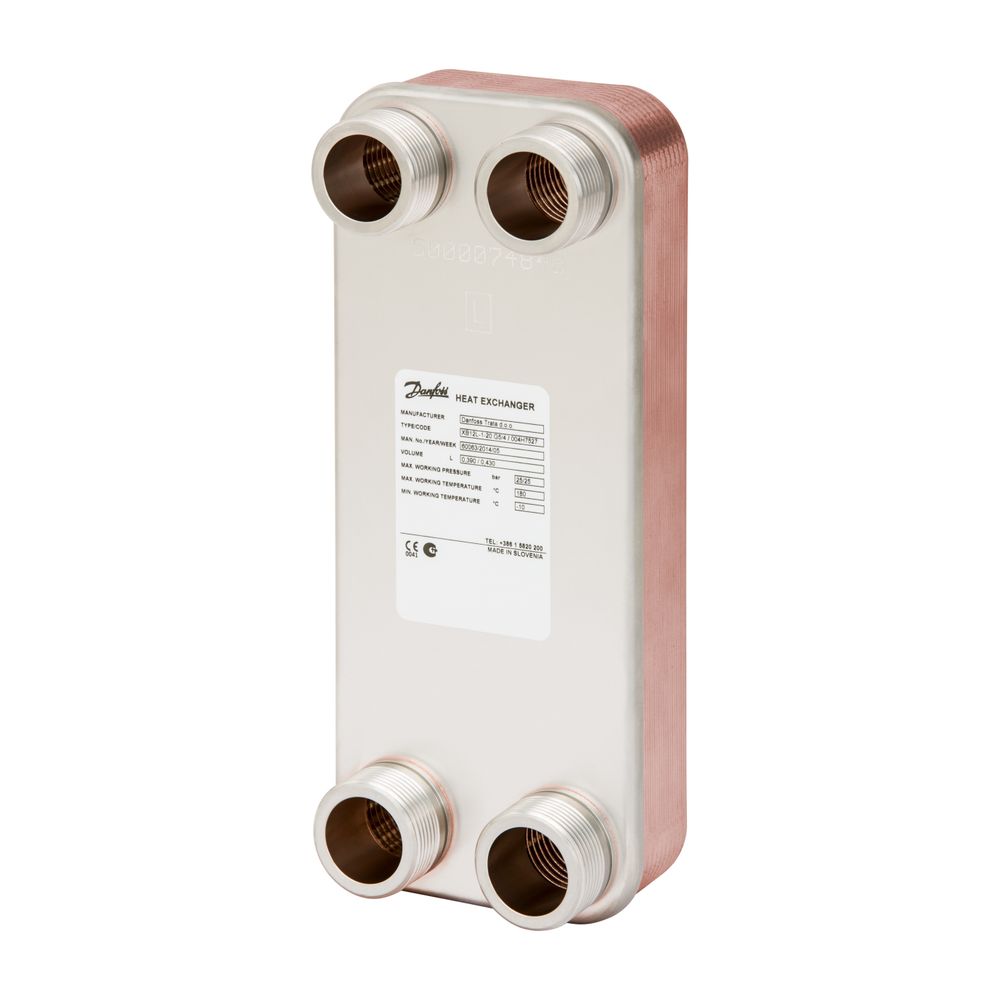

Danfoss Plattenwärmeübertrager MicroPlate XB 12H-1, 26 Platten, G 1 1/4" AG x 25mm, PN 25, kupfergelötet, 004H7558
Der Danfoss gelötete Wärmeübertrager MPHE XB 12H-1 26 PN 25 G 5/4" A x 25mm ist ein kompakter und effizienter Plattenwärmeübertrager, der speziell für Fernwärme-, Fernkälte- und Heizungsanwendungen entwickelt wurde. Mit 26 Edelstahlplatten und einer innovativen MicroPlate-Technologie bietet er eine verbesserte Wärmeübertragung bei gleichzeitig reduziertem Druckverlust. Das Gerät ist für Betriebsdrücke bis 25 bar und Temperaturen von -10 C bis 180 C ausgelegt.
Wie funktioniert die MicroPlate-Technologie im Wärmeübertrager?
Die MicroPlate-Technologie von Danfoss zeichnet sich durch eine einzigartige Plattenprägung aus, die eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche ermöglicht. Dies führt zu einer effizienteren Wärmeübertragung im Vergleich zu herkömmlichen Modellen. Die kompakte Bauweise und die optimierte Strömungsverteilung sorgen für einen geringeren Druckverlust und damit für Energie- und Kosteneinsparungen.
Welche Ausführungen und Anschlussmöglichkeiten bietet der Wärmeübertrager?
Der Wärmeübertrager XB12 ist als kupfergelötete Ausführung mit 26 Platten erhältlich und verfügt über starkwandige, flachdichtende Außengewindeanschlüsse mit einem Nenndurchmesser von 1 1/4 Zoll (32). Er ist als Einkreis-Ausführung mit vier Anschlüssen konzipiert und bietet seitliche Anschlussmöglichkeiten. Der Mittenabstand der Anschlüsse beträgt 234.
Für welche Betriebsbedingungen ist der Wärmeübertrager geeignet?
Das Gerät ist für einen maximalen Betriebsdruck von 25 bar auf beiden Seiten ausgelegt. Die zulässigen Betriebstemperaturen liegen zwischen -10 C und 180 C. Die korrosionsbeständige Ausführung aus rostfreiem Edelstahl (Werkstoff EN 1.4404) und das kupfergelötete Lotmaterial sichern eine lange Lebensdauer und hohe Betriebssicherheit.
Welche Zulassungen und Normen erfüllt der Wärmeübertrager?
Der Wärmeübertrager entspricht den Anforderungen der Druckgeräte-Richtlinie 97/23/EG (PED) und ist nach DIN ISO 9001 gefertigt. Zusätzlich verfügt er über Zulassungen gemäß GOST (Russland), SVGW (Schweiz) und VA (Dänemark). Die Berechnung und Werkstoffe entsprechen den AD-Merkblättern.
Technische Daten
- Anzahl der Platten: 26
- Ausführung: gelötet
- Bauhöhe: 286
- Baulänge: 118
- Bautiefe: 118
- Max. Arbeitsdruck: 25 bar
- Zulässige Temperatur (Min): -10 C
- Zulässige Temperatur (Max): 180 C
- Plattentyp: H
- Nenndurchmesser Anschlüsse: 1 1/4 Zoll (32)
Der Danfoss gelötete Wärmeübertrager MPHE XB 12H-1 26 PN 25 G 5/4" A x 25mm überzeugt durch seine effiziente MicroPlate-Technologie, die eine verbesserte Wärmeübertragung bei reduziertem Druckverlust ermöglicht. Mit einem maximalen Betriebsdruck von 25 bar und einem Temperaturbereich von -10 C bis 180 C ist er für vielfältige Heizungs- und Fernwärmeanwendungen geeignet und bietet eine langlebige, korrosionsbeständige Konstruktion.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Serie | Gelöteter Plattenwärmeübertrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | XB12H-1 |
| Hersteller-Artikelnummer | 004H7558 |
| Hersteller | Danfoss |
| Anzahl der Platten | 26 |
| Artikelnummer | DANFOSS-004H7558 |
| Ausführung | gelötet |
| Bauhöhe | 286 |
| Baulänge | 118 |
| Bautiefe | 118 |
| EAN-13 | 5702425108921 |
| Geeignet für Dämmschale | ja |
| Gewicht | 3,685 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 234 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Nenndurchmesser sekundär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Temperatur sekundär | 180 |
| Trinkwasserkonform nach UBA | Ja |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
