Beschreibung

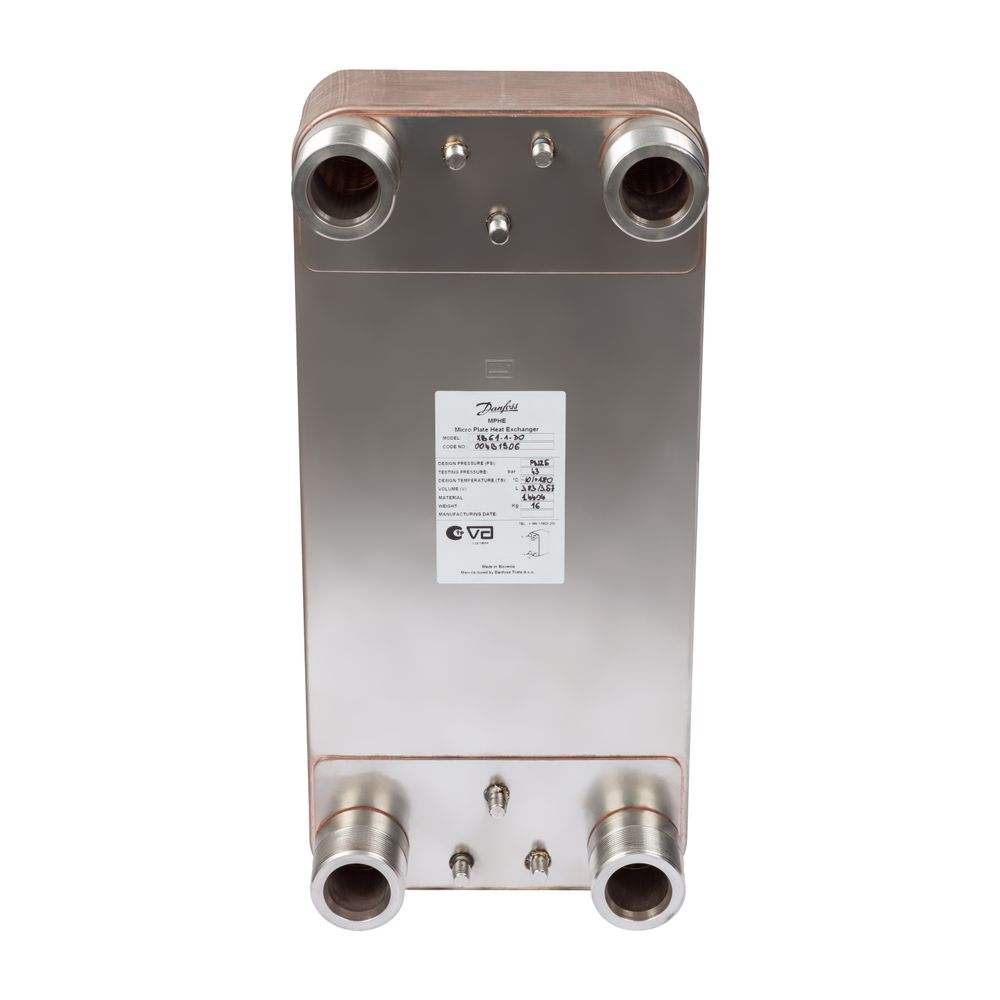

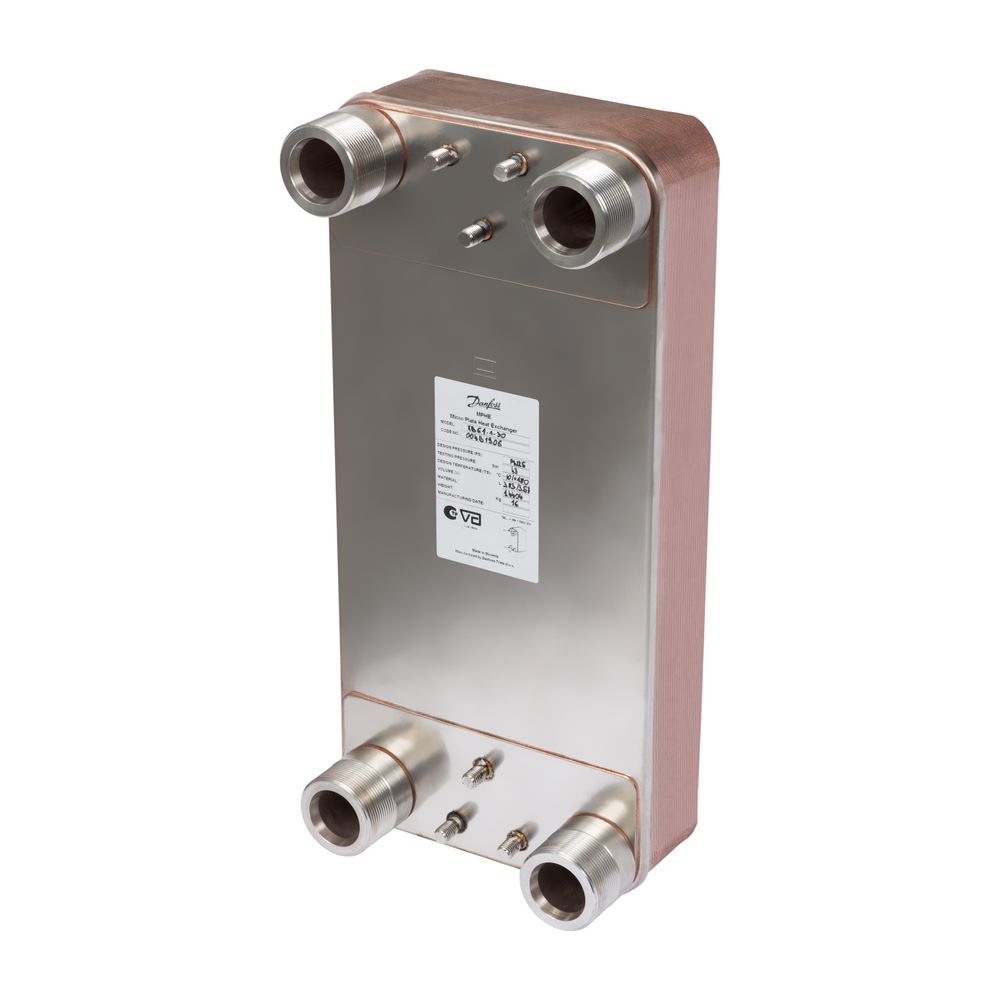

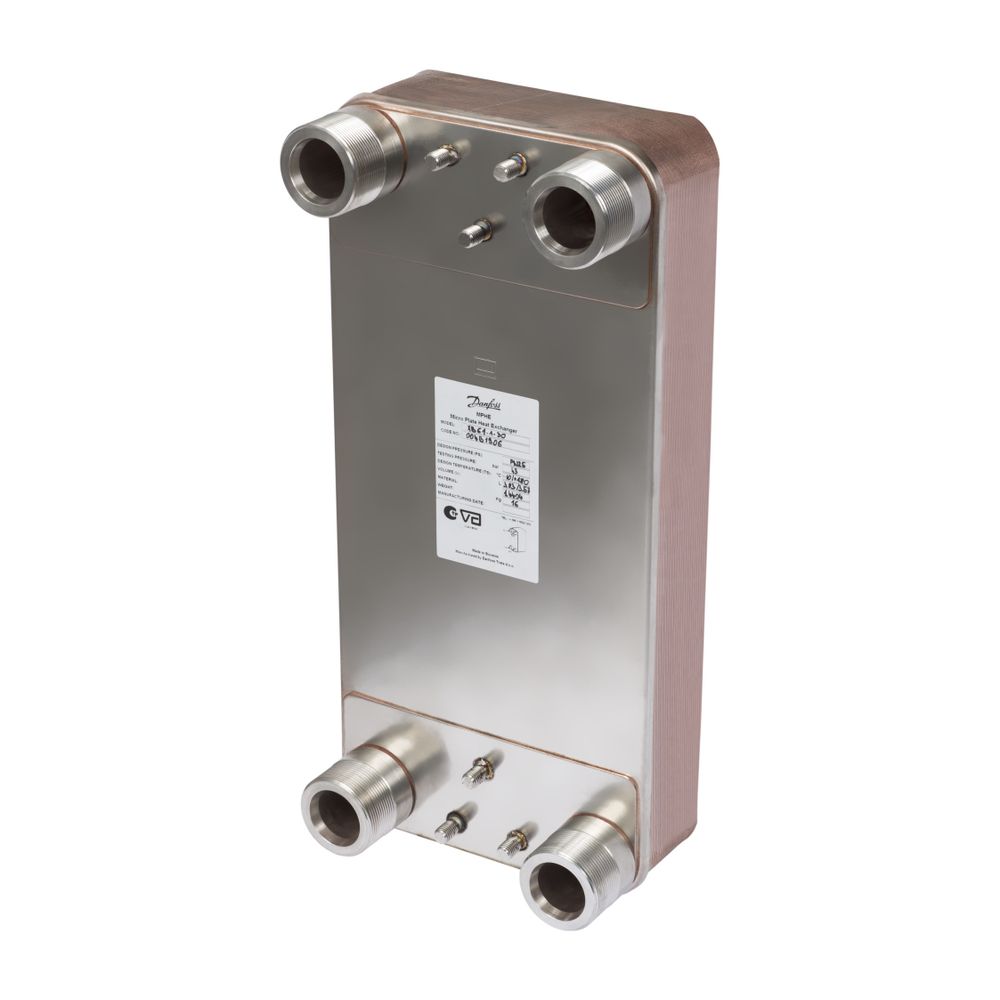

Danfoss Plattenwärmeübertrager MicroPlate XB61L-1, 100 Platten, G 2" AG, 25 bar, kupfergelötet, 004B3437
Der Danfoss Plattenwärmeübertrager XB61L-1 MicroPlate mit 100 gelöteten Platten ist eine fortschrittliche Lösung für effiziente Wärmeübertragung. Konzipiert für Fernwärme-, Fernkälte- und Heizungsanwendungen, zeichnet sich dieses Modell durch seine innovative Micro Plate Technologie aus, die eine verbesserte Wärmeübertragung bei gleichzeitig reduziertem Druckverlust ermöglicht.
Wie optimiert die Micro Plate Technologie die Leistung?
Die einzigartige Plattenprägung des XB61L-1 ermöglicht eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Wärmeübertragungsfläche von 11,466 m². Dies führt zu einer effizienteren Wärmeübertragung im Vergleich zu herkömmlichen Modellen. Die optimierte Strömungsverteilung reduziert zudem den Druckverlust, was zu Energie- und Kosteneinsparungen beitragen kann. Die Konstruktion ist auf eine längere Lebensdauer ausgelegt.
Für welche Einsatzbereiche ist der Wärmeübertrager geeignet?
Der kupfergelötete Plattenwärmeübertrager XB61L-1 ist speziell für den Einsatz in Fernwärme-, Fernkälte- und Heizungsanlagen entwickelt. Seine korrosionsbeständige Ausführung aus rostfreiem Edelstahl (Werkstoff EN 1.4404) und das Kupferlotmaterial stellen eine hohe Beständigkeit sicher. Das Gerät ist für einen maximalen Betriebsdruck von 25 bar auf beiden Seiten und zulässige Temperaturen von -10 °C bis 180 °C ausgelegt. Die Zulassung gemäß Druckgeräterichtlinie 97/23/EG unterstreicht die technische Konformität.
Welche Konstruktionsmerkmale bietet der XB61L-1?
Der Danfoss Plattenwärmeübertrager XB61L-1 überzeugt durch seine kompakte Bauweise, die einen flexiblen Aufbau und eine einfache Integration in bestehende Systeme ermöglicht. Er verfügt über starkwandige, flachdichtende Gewindeanschlüsse mit einem Nenndurchmesser von 2 Zoll (50) auf der Primär- und Sekundärseite. Der Wärmetauscher ist vollversiegelt und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation.
Technische Daten
- Anzahl der Platten: 100
- Wärmeübertragungsfläche gesamt: 11,466 m²
- Maximaler Betriebsdruck: 25 bar
- Zulässige Temperatur: -10 °C bis 180 °C
- Plattentyp: H
- Anschlussart: Gewinde
- Nenndurchmesser primär: 2 Zoll (50)
- Nenndurchmesser sekundär: 2 Zoll (50)
- Plattenwerkstoff: EN 1.4404
- Lotmaterial: Kupfer
Der Danfoss Plattenwärmeübertrager XB61L-1 MicroPlate bietet als zuverlässige und energieeffiziente Lösung eine verbesserte Wärmeübertragung für anspruchsvolle Aufgaben. Mit 100 Platten, einem maximalen Betriebsdruck von 25 bar und einem Temperaturbereich von -10 °C bis 180 °C ist er eine langlebige Komponente für moderne Heizungs-, Fernwärme- und Fernkälteanlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Serie | Gelöteter Plattenwärmeübertrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | XB61L-1 |
| Hersteller-Artikelnummer | 004B3437 |
| Hersteller | Danfoss |
| Anzahl der Platten | 100 |
| Artikelnummer | DANFOSS-004B3437 |
| Ausführung | gelötet |
| Bauhöhe | 519 |
| Baulänge | 243 |
| Bautiefe | 243 |
| EAN-13 | 5702425090196 |
| Geeignet für Dämmschale | ja |
| Gewicht | 49,36 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 456 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Nenndurchmesser sekundär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Temperatur sekundär | 180 |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | DE66490570 |
