Beschreibung

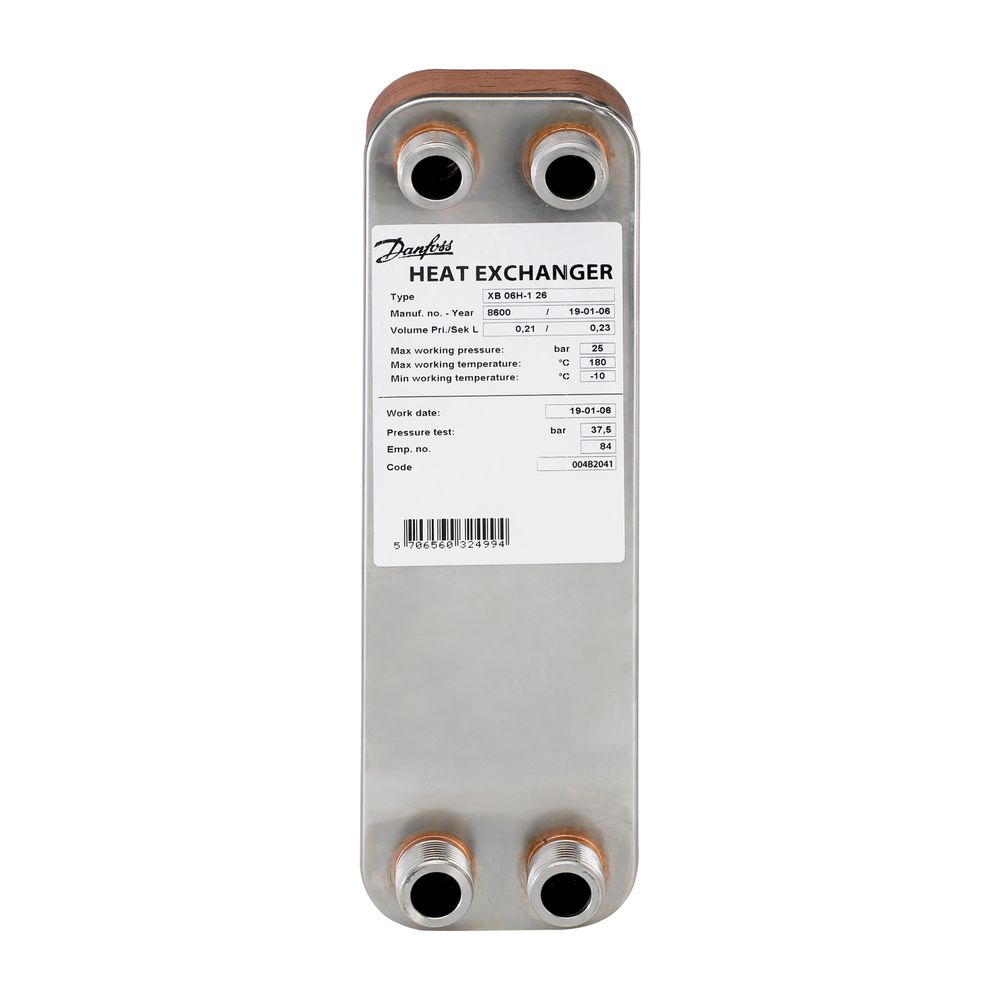

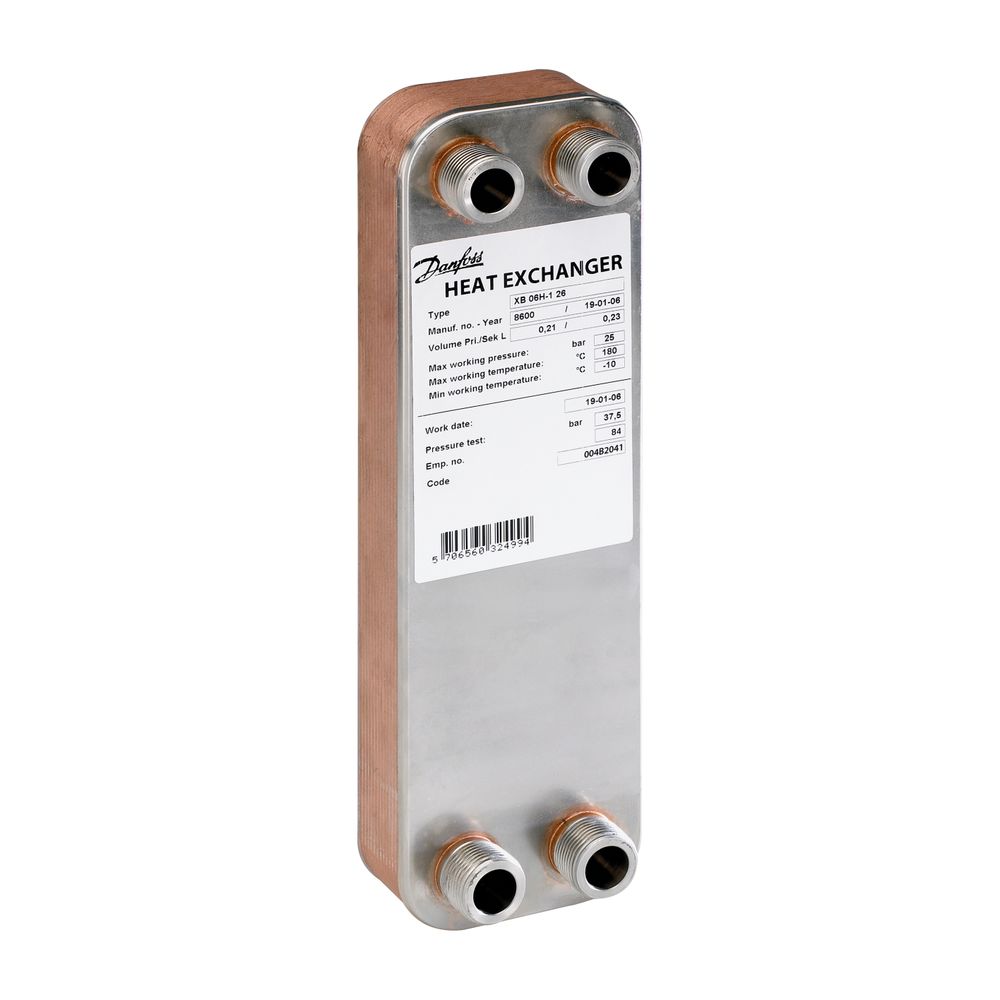

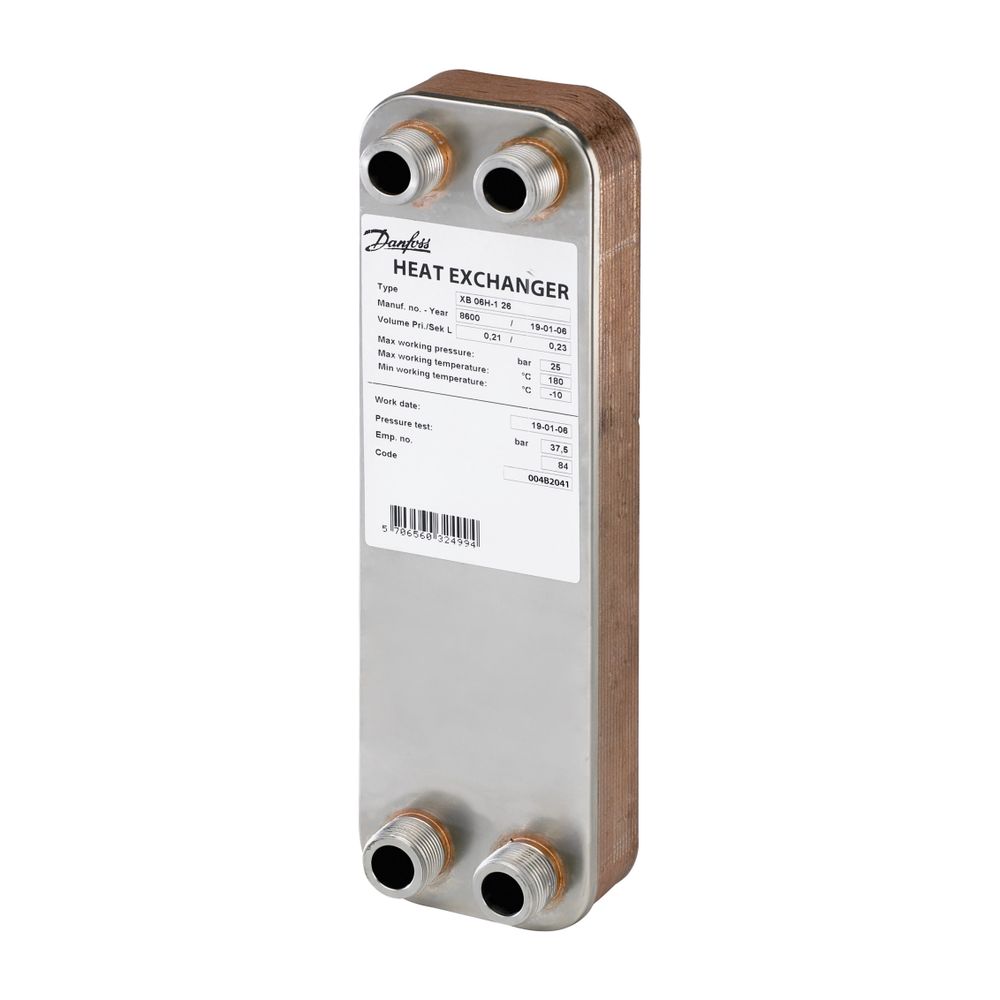

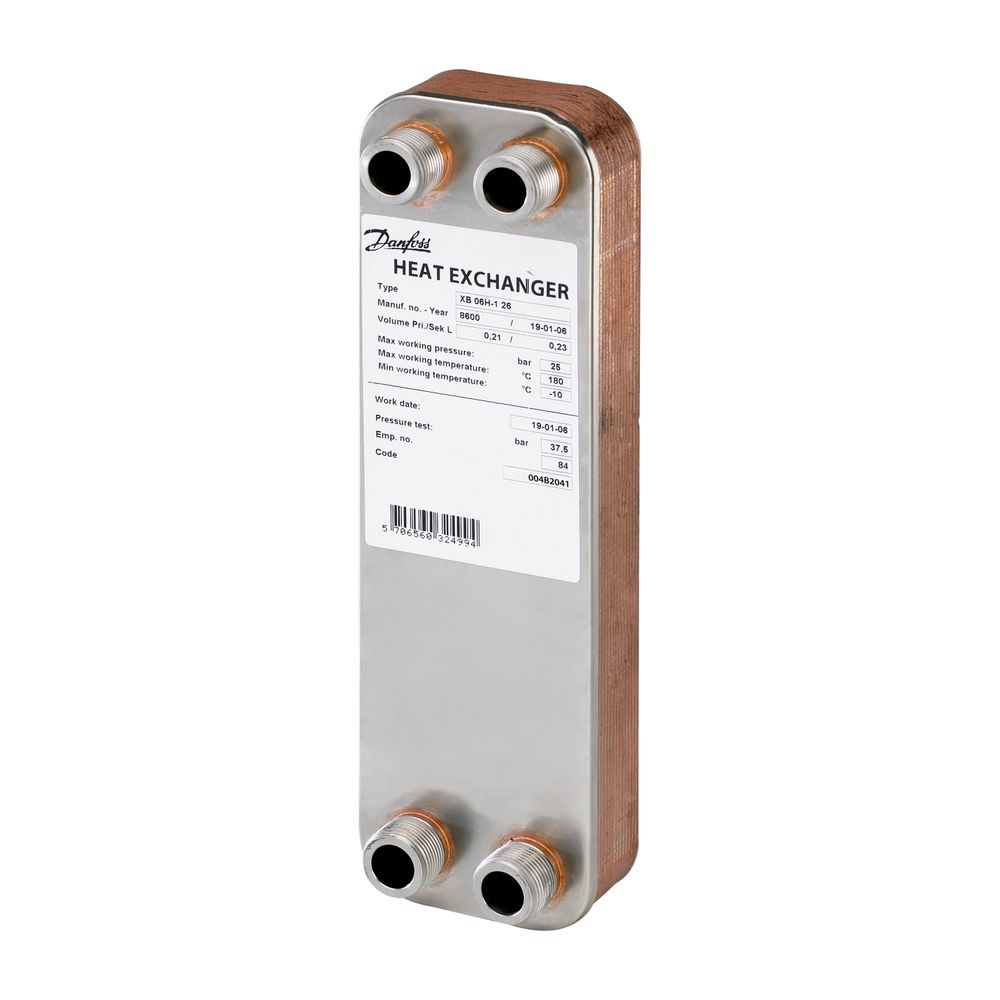

Danfoss gelöteter Wärmeübertrager MPHE XB 06H-1 26 PN 25 G 3/4" A x 20mm
Der Danfoss gelötete Wärmeübertrager MPHE XB 06H-1 26 PN 25 G 3/4" A x 20mm ist ein kompakter und effizienter Plattenwärmeübertrager, der speziell für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert wurde. Dank der revolutionären MicroPlate-Technologie von Danfoss bietet dieses Modell eine verbesserte Wärmeübertragung bei gleichzeitig reduziertem Druckverlust, was zu erheblichen Energie- und Kosteneinsparungen führt. Die robuste Bauweise aus rostfreiem Edelstahl und die hochwertige Kupferlötung unter Vakuum ermöglichen eine lange Lebensdauer und hohe Korrosionsbeständigkeit.
Was zeichnet die MicroPlate Technologie aus?
Die MicroPlate-Plattenwärmeübertrager von Danfoss nutzen eine einzigartige Plattenprägung, die eine besonders effiziente Wärmeübertragung ermöglicht. Diese Technologie trägt zu Energie- und Kosteneinsparungen bei, indem sie einen geringeren Druckverlust und eine verbesserte Wärmeübertragung durch eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Übertragungsfläche bietet. Die optimierte Strömungsverteilung und der flexible Aufbau tragen zu einer längeren Lebensdauer bei.
Für welche Anwendungen ist der Wärmeübertrager geeignet?
Der XB 06H-1 ist speziell für den Einsatz in Fernwärme- und Fernkälteanlagen sowie für diverse Heizungsanwendungen entwickelt worden. Seine flexible Bauweise ermöglicht eine vielseitige Integration in unterschiedliche Systeme. Die korrosionsbeständige Ausführung und die Fähigkeit, hohe Betriebsdrücke von bis zu 25 bar und Temperaturen von -10 °C bis 180 °C zu bewältigen, machen ihn zu einer robusten Komponente für anspruchsvolle Umgebungen.
Welche Konstruktionsmerkmale bietet der XB 06H-1?
Dieser gelötete Plattenwärmeübertrager besteht aus hochwertigem rostfreiem Stahl (EN 1.4404) und ist mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Die starkwandigen, flachdichtenden Gewindeanschlüsse mit einem Nenndurchmesser von 3/4 Zoll (20 mm) auf primärer und sekundärer Seite ermöglichen eine sichere Installation. Die Fertigung erfolgt nach DIN ISO9001 und die Berechnung sowie Werkstoffe entsprechen den AD-Merkblättern. Der Wärmeübertrager ist vollversiegelt und entspricht der Druckgeräte-Richtlinie (PED).
Technische Daten
- Anzahl der Platten: 26
- Max. Arbeitsdruck: 25 bar
- Max. Vorlauftemperatur: 180 °C
- Wärmeübertragungsfläche gesamt: 0,552 m²
- Plattenwerkstoff: EN 1.4404 (rostfreier Stahl)
- Werkstoff Lotmaterial: Kupfer
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Nenndurchmesser sekundär: 3/4 Zoll (20 mm)
- Volumenstrom Primär: 150
- Volumenstrom Sekundär: 150
Der Danfoss gelötete Wärmeübertrager MPHE XB 06H-1 26 PN 25 G 3/4" A x 20mm bietet eine zuverlässige und energieeffiziente Lösung für die Wärmeübertragung. Mit einem maximalen Arbeitsdruck von 25 bar und einer Temperaturbeständigkeit von bis zu 180 °C ist er für anspruchsvolle Anwendungen in Fernwärme, Fernkälte und Heizungssystemen geeignet. Die innovative MicroPlate-Technologie sorgt für eine verbesserte Wärmeübertragung und einen reduzierten Druckverlust, was zu langfristigen Energie- und Kosteneinsparungen beiträgt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Serie | Gelöteter Plattenwärmeübertrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | XB06H-1 |
| Hersteller-Artikelnummer | 004B2041 |
| Hersteller | Danfoss |
| Anzahl der Platten | 26 |
| Artikelnummer | DANFOSS-004B2041 |
| Ausführung | gelötet |
| Bauhöhe | 315 |
| Baulänge | 95 |
| Bautiefe | 95 |
| EAN-13 | 5706560364471 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,798 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 270 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Temperatur sekundär | 180 |
| Trinkwasserkonform nach UBA | Ja |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
