Beschreibung

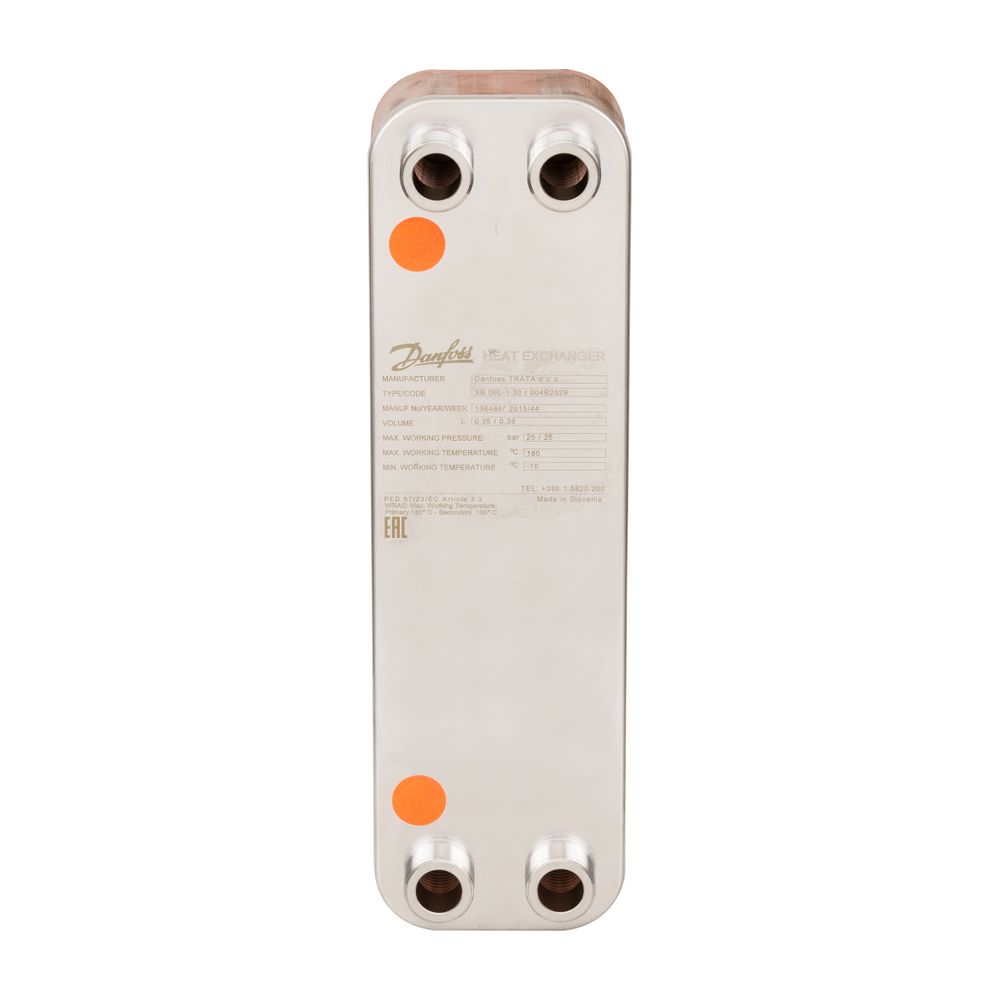

Danfoss Plattenwärmeübertrager MicroPlate XB 06L-1, 30 Platten, G 3/4" AG x 20mm, PN 25, kupfergelötet, 004B2029
Der Danfoss gelöteter Wärmeübertrager MPHE XB 06L-1 30 PN 25 ist ein kompakter MicroPlate-Plattenwärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert wurde. Durch seine einzigartige Plattenprägung ermöglicht er eine effizientere Wärmeübertragung, reduziert den Druckverlust und trägt zu Energie- und Kosteneinsparungen bei. Die robuste Bauweise aus Edelstahl und Kupferlotmaterial stellt eine lange Lebensdauer und Korrosionsbeständigkeit sicher.
Wie funktioniert die MicroPlate-Technologie des XB06?
Der XB06 nutzt eine neuartige MicroPlate-Technologie mit einer einzigartigen Plattenstruktur. Diese sorgt für eine gleichmäßig hohe Strömungsgeschwindigkeit über die gesamte Wärmeübertragungsfläche, was zu einer verbesserten Wärmeübertragung im Vergleich zu herkömmlichen Modellen führt. Die Platten sind aus Edelstahl (Werkstoff EN 1.4404) gefertigt und mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet, was die Dichtigkeit und Stabilität des Wärmetauschers erhöht.
Welche technischen Merkmale bietet der Wärmeübertrager?
Der Wärmeübertrager verfügt über 30 Platten mit einer Gesamtwärmeübertragungsfläche von 0,644 m². Die Anschlüsse sind starkwandige, flachdichtende Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) auf beiden Seiten, die seitlich angebracht sind. Der Mittenabstand der Anschlüsse beträgt 270. Der Wärmetauscher ist für einen maximalen Betriebsdruck von 25 bar auf beiden Seiten ausgelegt und kann Temperaturen von -10 (C) bis maximal 180 (C) standhalten.
Für welche Einsatzbereiche ist der Danfoss MPHE XB06 geeignet?
Der gelötete Plattenwärmeübertrager ist ideal für den Einsatz in Fernwärme- und Fernkälteanlagen sowie in verschiedenen Heizungsanwendungen. Seine kompakte Bauweise und die Eignung für eine Dämmschale machen ihn flexibel einsetzbar. Die optimierte Strömungsverteilung sorgt für einen reduzierten Druckverlust, was den Energieverbrauch im System senkt.
Welche Zulassungen und Normen erfüllt der Wärmeübertrager?
Der Danfoss MPHE XB06 ist gemäß der Druckgeräte-Richtlinie (PED 97/23/EC) zugelassen und entspricht den Anforderungen der AD-Merkblätter. Die Fertigung erfolgt nach DIN ISO 9001. Zusätzlich sind Zulassungen für GOST (Russland), SVGW (Schweiz) und VA (Dänemark) vorhanden.
Technische Daten
- Anzahl der Platten: 30
- Wärmeübertragungsfläche gesamt: 0,644 m²
- Werkstoff Platten: rostfreier Stahl (EN 1.4404)
- Werkstoff Lotmaterial: Kupfer
- Maximaler Betriebsdruck: 25 bar
- Minimale Betriebstemperatur: -10 (C)
- Maximale Betriebstemperatur: 180 (C)
- Anschlussart: Gewinde
- Nenndurchmesser Anschlüsse: 3/4 Zoll (20)
- Mittenabstand Anschlüsse: 270
Der Danfoss gelöteter MicroPlate-Wärmeübertrager MPHE XB 06L-1 30 PN 25 überzeugt durch seine effiziente Wärmeübertragung, den reduzierten Druckverlust und die robuste, korrosionsbeständige Ausführung. Mit einem maximalen Betriebsdruck von 25 bar und Betriebstemperaturen von -10 (C) bis 180 (C) ist er für anspruchsvolle Fernwärme- und Heizungsanwendungen bestens geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Serie | Gelöteter Plattenwärmeübertrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | XB06L-1 |
| Hersteller-Artikelnummer | 004B2029 |
| Hersteller | Danfoss |
| Anzahl der Platten | 30 |
| Artikelnummer | DANFOSS-004B2029 |
| Ausführung | gelötet |
| Bauhöhe | 315 |
| Baulänge | 95 |
| Bautiefe | 95 |
| EAN-13 | 5706560364358 |
| Geeignet für Dämmschale | ja |
| Gewicht | 3,074 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 270 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Temperatur sekundär | 180 |
| Trinkwasserkonform nach UBA | Ja |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
