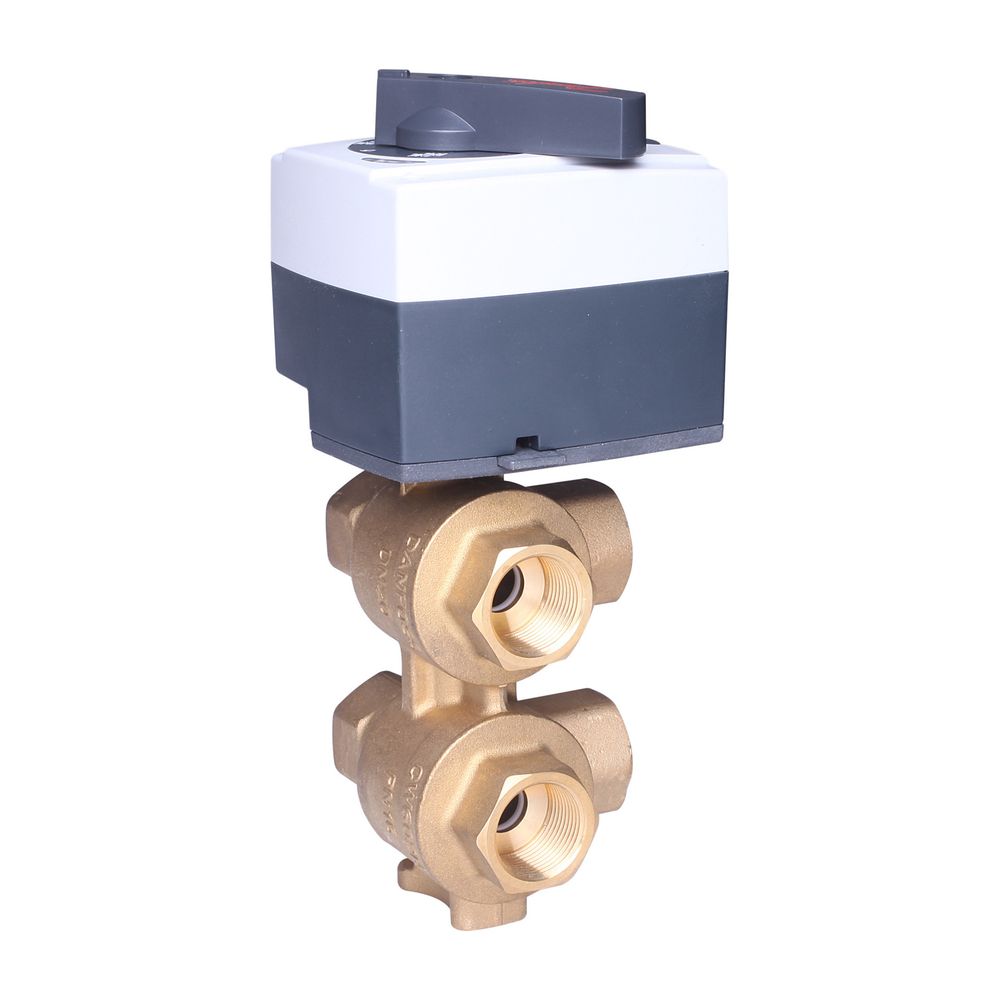

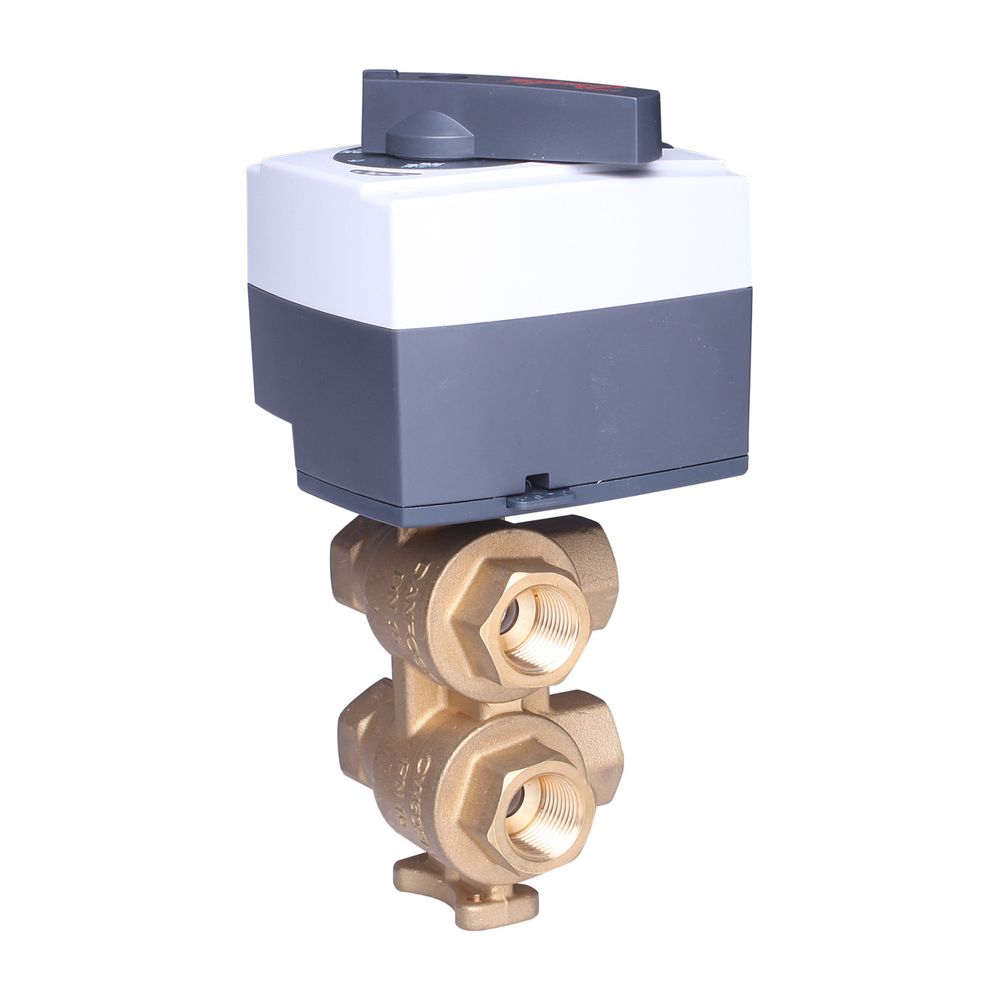

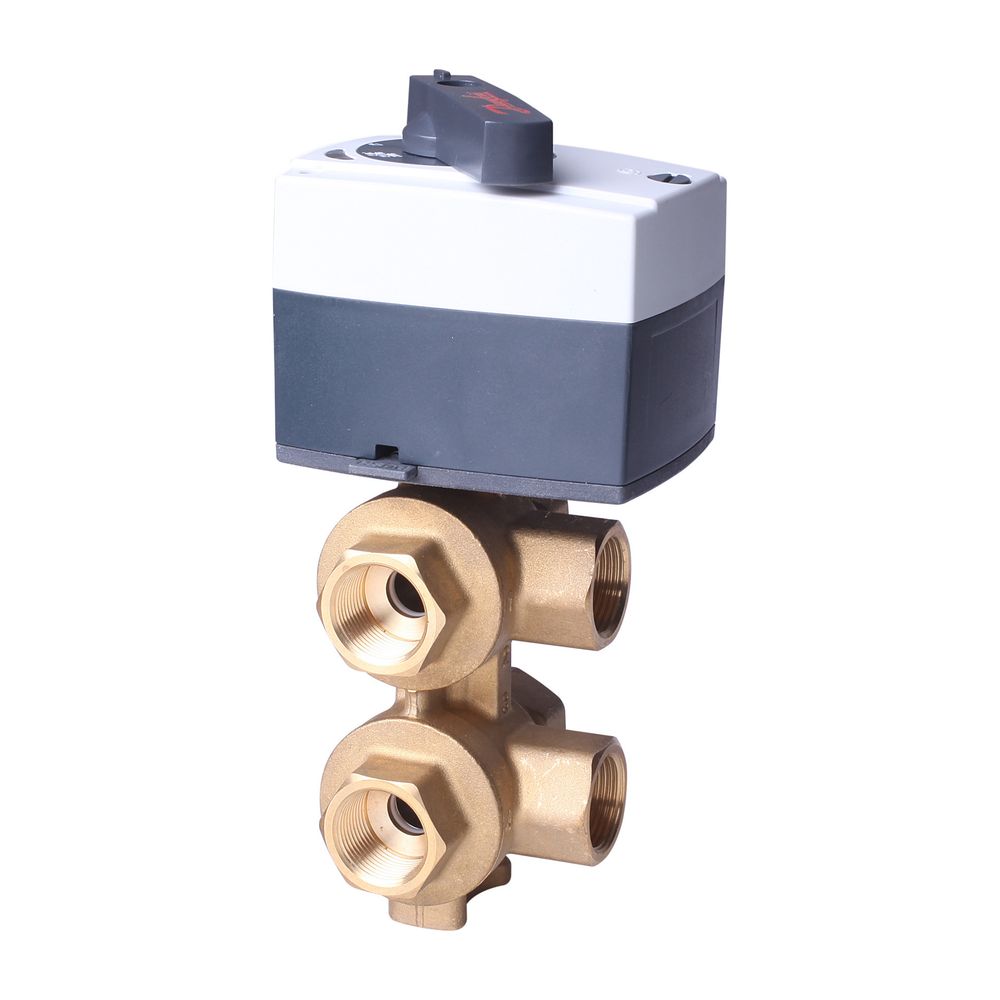

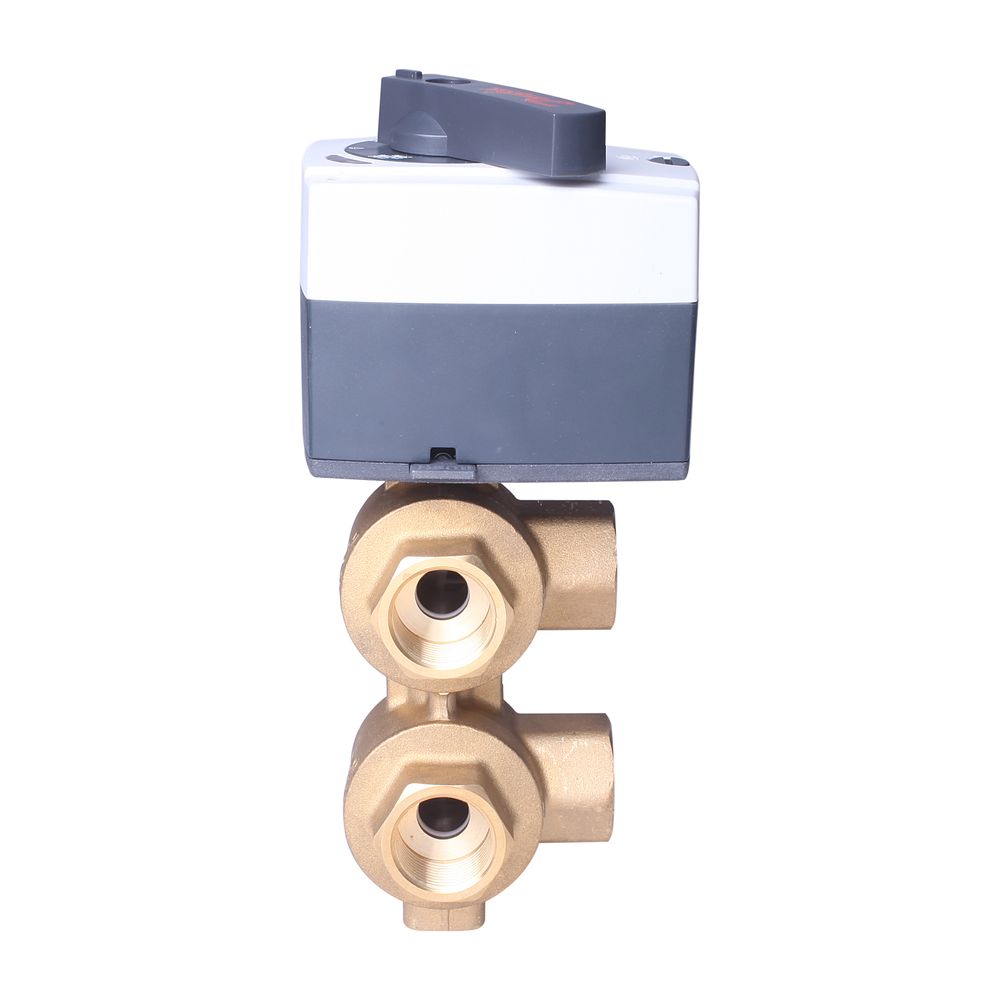

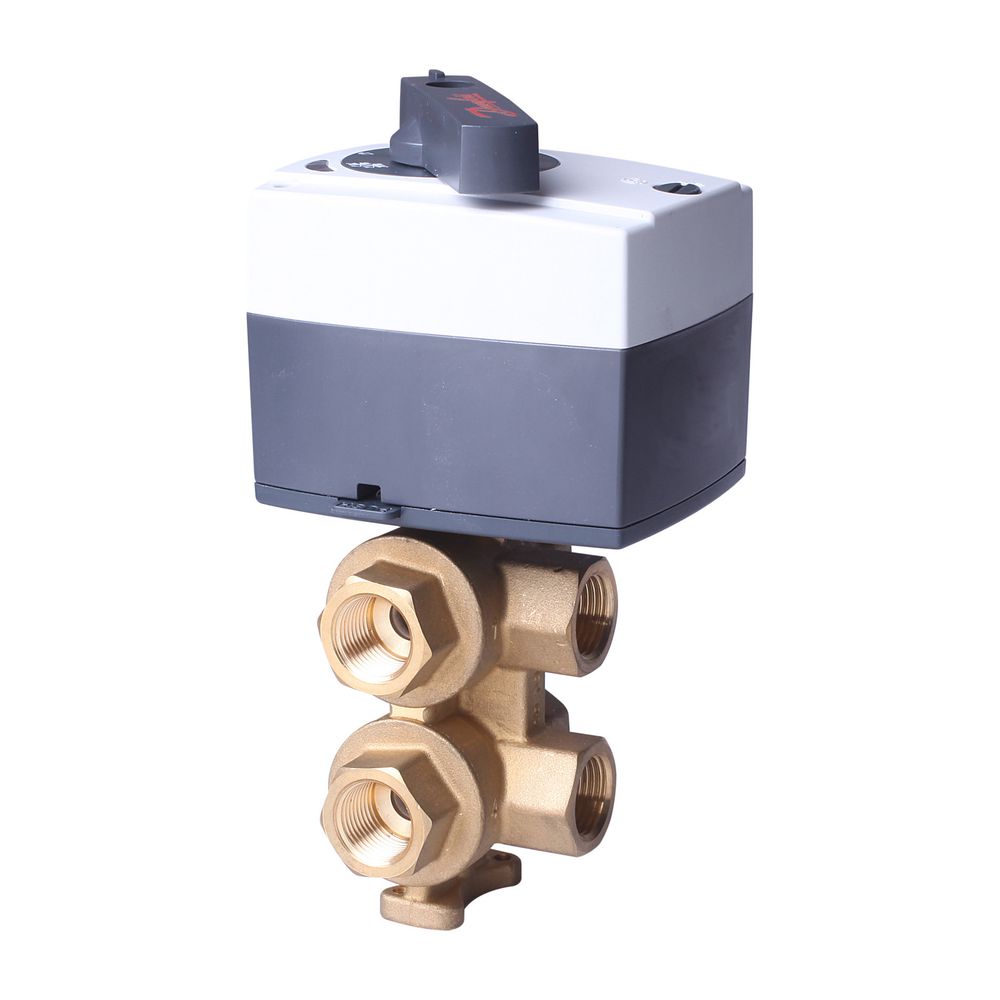

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon

Der Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon ist eine spezialisierte Lösung für die präzise Durchflussregelung in komplexen Heiz- und Kühlsystemen. Er wurde für den Einsatz mit druckunabhängigen Regelventilen des Typs AB-QM (DN 10 bis DN 32) und 6-Wege-Motorkugelhähnen in 4-Rohr-ChangeOver-Systemen konzipiert. Dieser Stellantrieb ermöglicht eine effiziente Zonenregelung von Gebläsekonvektoren, Heiz-/Kühldecken und Klimageräten, indem er eine Überversorgung verhindert und so den Wirkungsgrad der Anlage optimiert.

Wie integriert sich der Stellantrieb in Ihr System?

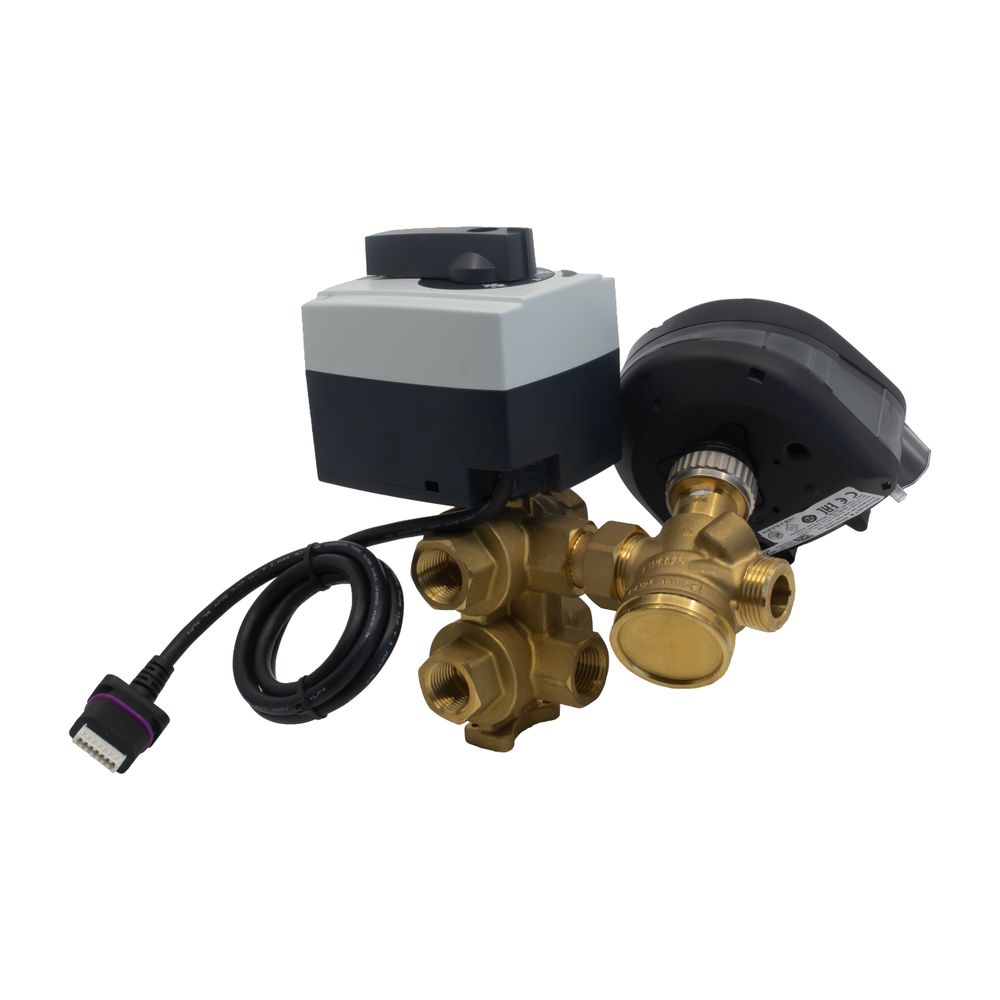

Der Stellantrieb ChangeOver6 arbeitet in Kombination mit dem NovoCon® S Stellantrieb und dem druckunabhängigen Regelventil AB-QM. Das AB-QM regelt hydraulisch den Durchfluss, während der NovoCon® S den Stellantrieb steuert und den Durchfluss präzise anpasst. Das 6-Wege-Umschaltventil ermöglicht die Umschaltung zwischen Heiz- und Kühlkreisläufen in einem kompakten 4-Rohr-System. Die Steuerung erfolgt über ein einziges Kabel, das sowohl die Spannungsversorgung als auch die Feldbuskommunikation übernimmt. Zudem liefert der 6-Wege-Stellantrieb ein Positions-Rückmeldesignal an den NovoCon® S, wodurch eine genaue Überwachung und Steuerung möglich ist. Der NovoCon® S erfasst automatisch, ob sich der 6-Wege-Stellantrieb im Handbetrieb befindet, demontiert wurde oder blockiert ist.

Welche Vorteile bietet die präzise Regelung?

Der Stellantrieb zeichnet sich durch eine hohe Positionsauflösung und -genauigkeit aus, die eine exakte Durchflussanzeige ermöglicht. Er unterstützt Fern-Inbetriebnahme, Voreinstellung und Spülfunktionen. Die automatische Anpassung an den Ventilhub, der geräuscharme Betrieb und die wartungsfreie Ausführung erleichtern Installation und Betrieb. Für erhöhte Betriebssicherheit sorgen Alarmmeldungen bei Ventilblockierung, Kabeltrennung oder manueller Übersteuerung. Eine kohlefaserverstärkte PTFE-Dichtung und eine Ventilkugel aus poliertem Chrom verhindern ein Festsetzen des Ventils.

Wie unterstützt der Stellantrieb das Energiemanagement?

Der Stellantrieb misst Vorlauf- und Rücklauftemperaturen und zeigt die Leistungsabgabe für Heizung und Kühlung an. Er protokolliert den Energieverbrauch für beide Betriebsarten und bietet Energiemanagement-Funktionen wie das Management von Minimum Delta T. Der NovoCon® S verfügt über zwei Voreinstellungen für den Auslegungsvolumenstrom: eine für die Beheizung und eine für die Kühlung. Alarmmeldungen bei zu hoher oder zu niedriger Temperaturdifferenz sowie bei nicht verkabelten Temperaturfühlern unterstützen die Überwachung des Systems.

Welche Anschluss- und Steuerungsoptionen stehen zur Verfügung?

Der Stellantrieb ist als BACnet MS/TP und Modbus RTU fähiges Feldbus-Gerät ausgeführt. Er ermöglicht die direkte Einbindung von zwei PT1000 Anlege-/Universal-Fühlern zur Energiemessung. Zudem stehen vielseitige I/O-Anschlüsse zur Verfügung: ein Analogausgang (V), ein Analogeingang (V/mA) und zwei widerstandsbasierte Eingänge (°C/°F/Ohm). Diese können für die Anbindung externer Geräte wie Raumthermostate oder CO2-Fühler genutzt werden. Der Stellantrieb ist gegen Fehlverkabelung bis 30 V geschützt und verfügt über eine automatische MAC-Adressierung sowie Baudraten-Erkennung.

Technische Daten

• Versorgungsspannung: 24 V AC/DC +- 25% 50-60 Hz
• Schutzart: IP 54
• Stellkraft: 90 N
• Hub: 7 mm
• Spindelpositionsgenauigkeit: +- 0,05 mm
• Max. elektrische Leistungsaufnahme: 4,5
• Werkstoff des Gehäuses: Kunststoff
• Bauhöhe: 100
• Baulänge: 128
• Bautiefe: 160

Der Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon ist eine fortschrittliche Lösung für die präzise und energieeffiziente Regelung von Heiz- und Kühlsystemen. Mit einer Stellkraft von 90 N und einem Hub von 7 mm sichert er eine zuverlässige Funktion. Die integrierten Energiemanagement-Funktionen, die Feldbus-Kommunikation und die vielseitigen I/O-Anschlüsse ermöglichen eine umfassende Systemintegration und tragen maßgeblich zur Optimierung des Raumkomforts und zur Reduzierung des Energieverbrauchs bei.
