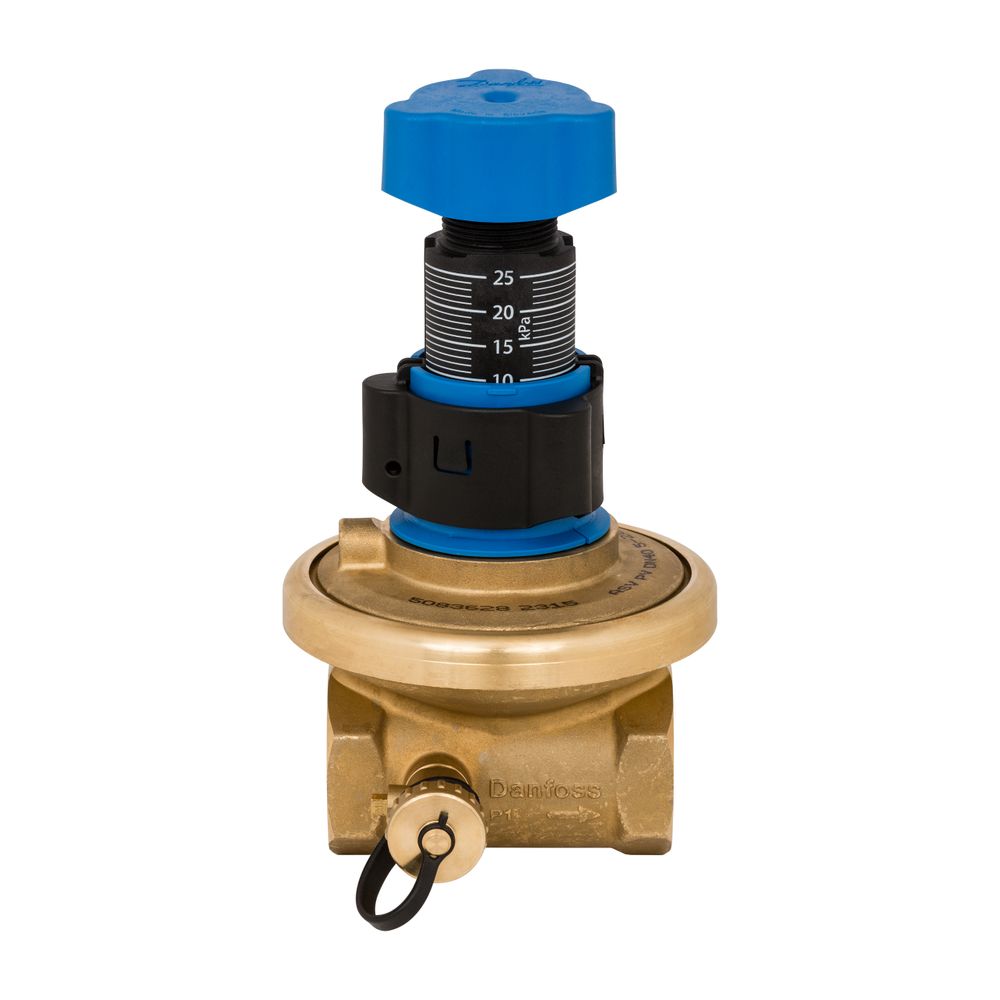

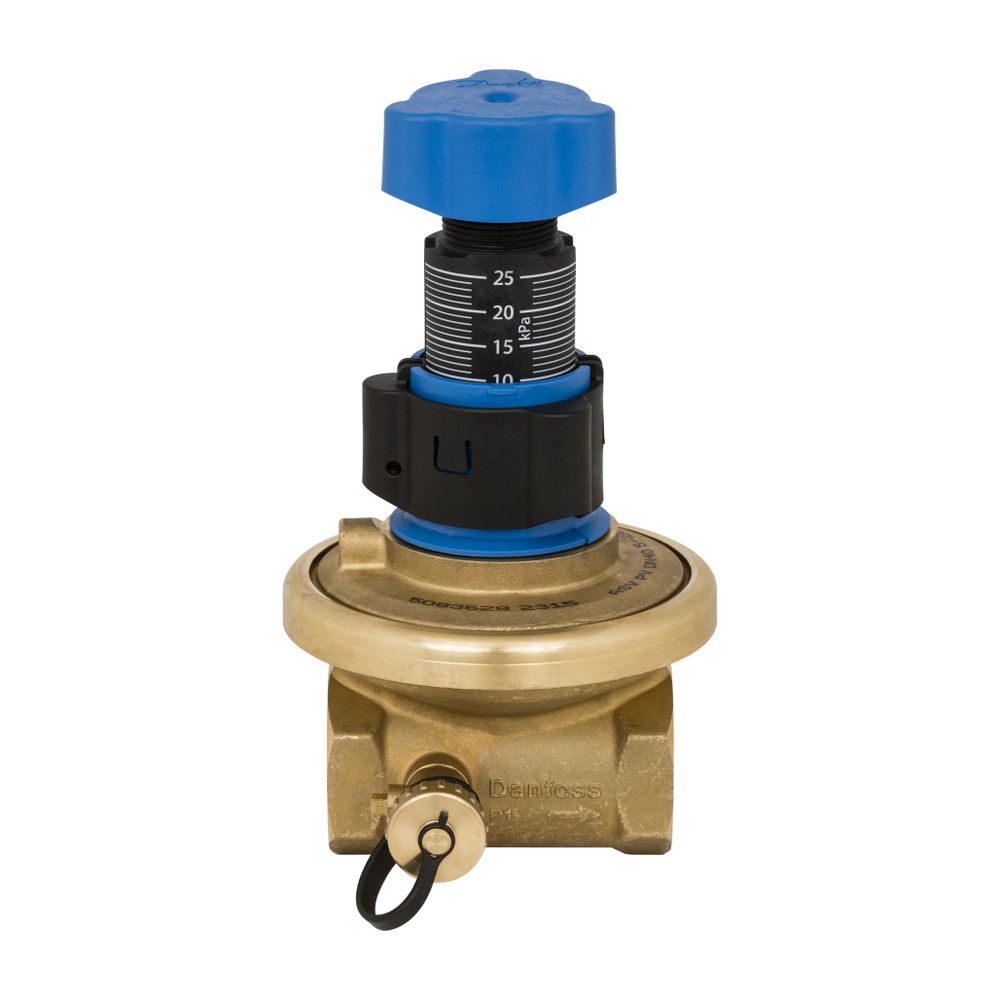

Danfoss Strangdifferenzdruckregler ASV-PV32 Einstellskala, Rp 1 1/4", Sollwert 0,05-0,25 bar

Der Danfoss Strangdifferenzdruckregler ASV-PV32 mit Einstellskala und Rp 1 1/4" Anschluss ist ein automatisches Ventil der 4. Generation für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Mit einem einstellbaren Differenzdruck-Sollwert von 0,05 bis 0,25 bar und einem Kvs-Wert von 6,3 m3/h sorgt dieses Ventil für stabile Druckverhältnisse und einen optimierten Volumenstrom, was den Komfort erhöht und Energiekosten senkt.

Wie funktioniert der ASV-PV32 und warum ist er wichtig?

In Heizungssystemen können sich Differenzdrücke ständig ändern, was zu mangelndem Temperaturkomfort, Fließgeräuschen und hohen Energiekosten führen kann. Der Danfoss Strangdifferenzdruckregler ASV-PV32 wirkt diesen Problemen entgegen, indem er automatisch und ohne Fremdenergie einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicherstellt. Das Ventil schließt bei steigendem Druck und stellt so einen konstanten Differenzdruck sicher. Es erfüllt die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und sorgt sowohl bei Voll- als auch bei Teillast für einen optimalen hydraulischen Abgleich. Der ASV-PV32 ist zudem für Kälteanwendungen wie Fancoil-Systeme und Deckenkühlkonvektoren mit variablem Volumenstrom geeignet.

Welche Vorteile bietet der Einsatz des ASV-PV32?

Der Einsatz des ASV-PV32 minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was zu weniger Beschwerden führt. Durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen wird eine präzisere Raumtemperaturregelung ermöglicht und somit der Komfort verbessert. Präzisere Raumtemperaturen sind die Voraussetzung für hohe Energieeffizienz, da eine Überhitzung von Räumen verhindert und die Temperatur des rücklaufenden Wassers gesenkt wird. Dies verbessert die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen. Das System teilt das Rohrleitungssystem in druckunabhängige Zonen, wodurch komplexe Berechnungen und eine zeitaufwendige Inbetriebnahme entfallen. Ein schrittweiser Anschluss von Anlagenabschnitten an die Hauptinstallation ist ohne gesonderten Abgleich möglich.

Wie ist der ASV-PV32 konstruiert und bedienbar?

Das Gehäuse des Reglers besteht aus robustem Messing und ist für eine Druckstufe von PN 16 sowie eine maximale Wassertemperatur von 120 °C ausgelegt. Der membrangesteuerte Regler ist ausschließlich für den Einbau im Rücklauf vorgesehen. Eine interne Druckimpulsführung macht nur eine Impulsleitung erforderlich. Das Ventil verfügt über einen Entleerungshahn und eine integrierte Strangabsperrung mit blauem Handrad. Eine 1,5 Meter lange Impulsleitung mit Anschlussnippel Rp 1/16 sowie eine schwarze Isolierschale sind im Lieferumfang enthalten. Die neue Generation der ASV-Ventile zeichnet sich durch eine verbesserte Einstellskala aus, die ohne Innensechskantschlüssel bedient werden kann, was die Inbetriebnahme und Wartung vereinfacht. Eine integrierte Spülfunktion für das Rohrnetz trägt zusätzlich zur Zeitersparnis bei.

Technische Daten

• Anschluss: Rp 1 1/4"
• Nenndurchmesser: DN 32
• Kvs-Wert: 6,3 m3/h
• Differenzdruck-Sollwert: 0,05 - 0,25 bar
• Maximaler Differenzdruck: 1,5 bar
• Druckstufe: PN 16
• Maximale Mediumtemperatur: 120 °C
• Gehäusematerial: Messing
• Bauhöhe: 270 mm
• Mit Impulsleitung: Ja
• Mit Isolierung: Ja

Der Danfoss Strangdifferenzdruckregler ASV-PV32 optimiert Heiz- und Kühlsysteme durch einen präzisen hydraulischen Abgleich. Er verbessert den Komfort, senkt die Energiekosten und vereinfacht die Installation und Wartung. Mit einem Kvs-Wert von 6,3 m3/h, einem Differenzdruck-Sollwert von 0,05 bis 0,25 bar und einem robusten Messinggehäuse ist dieses Ventil eine zuverlässige Lösung für eine effiziente Systemregelung und trägt maßgeblich zu einem stabilen und energieeffizienten Betrieb bei.
