Beschreibung

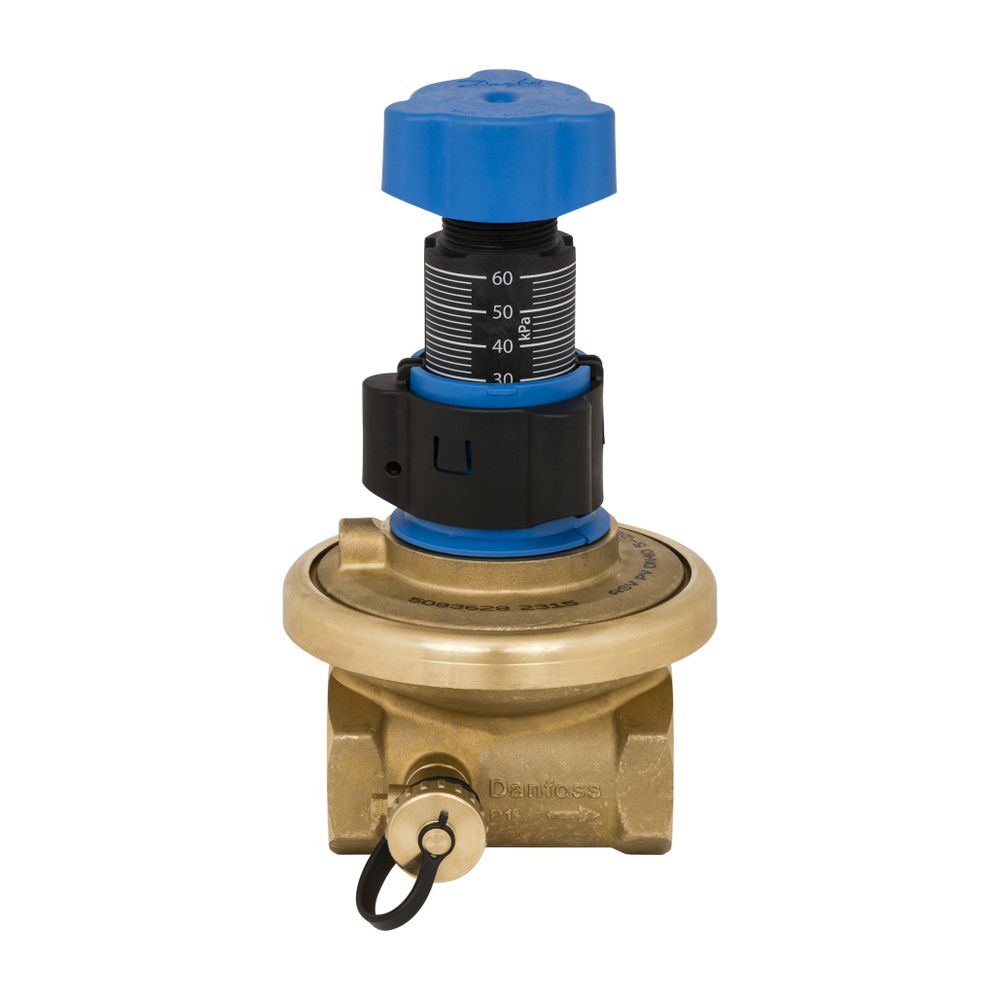

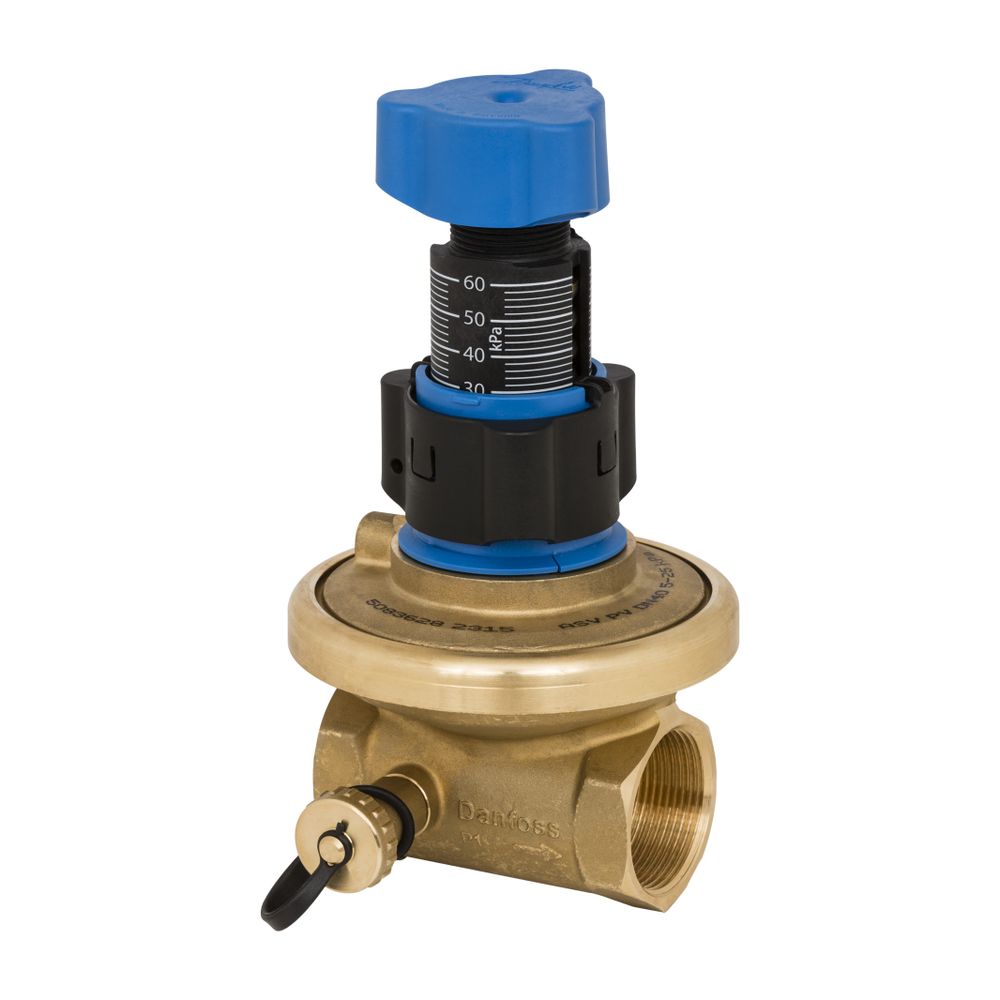

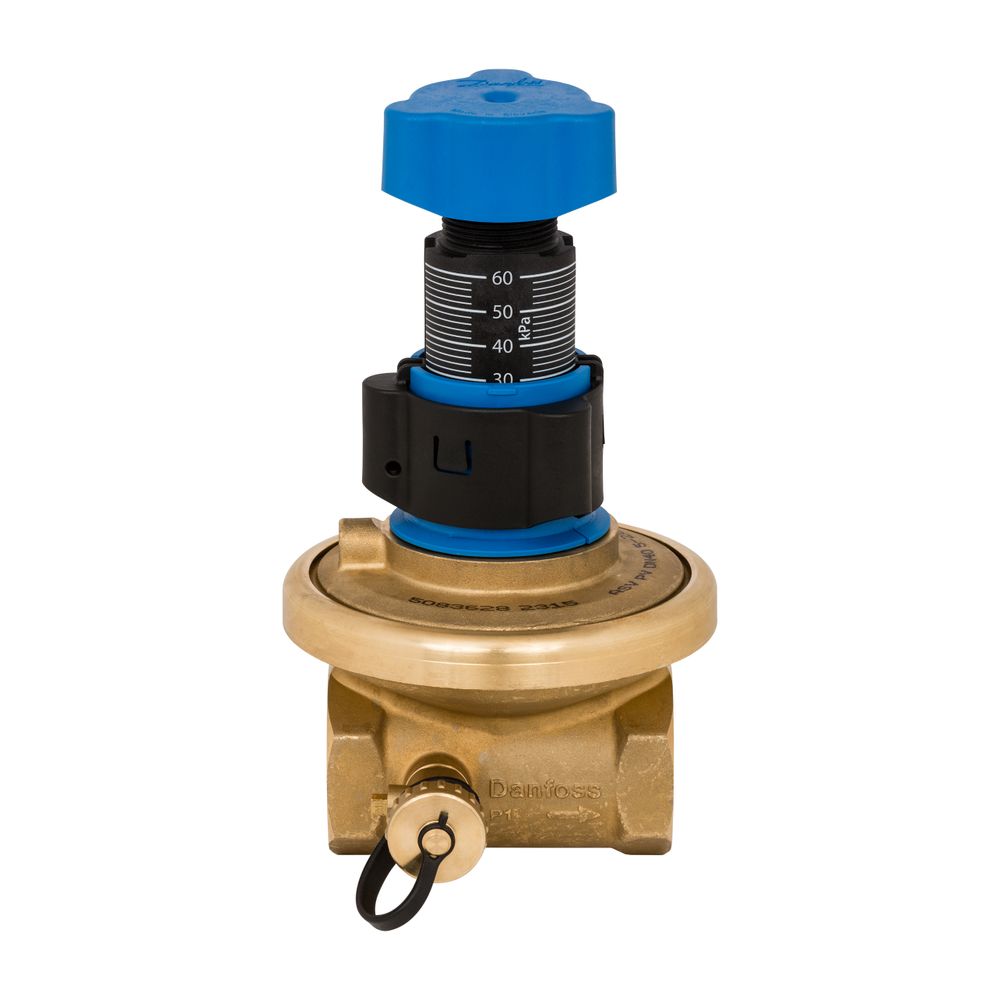

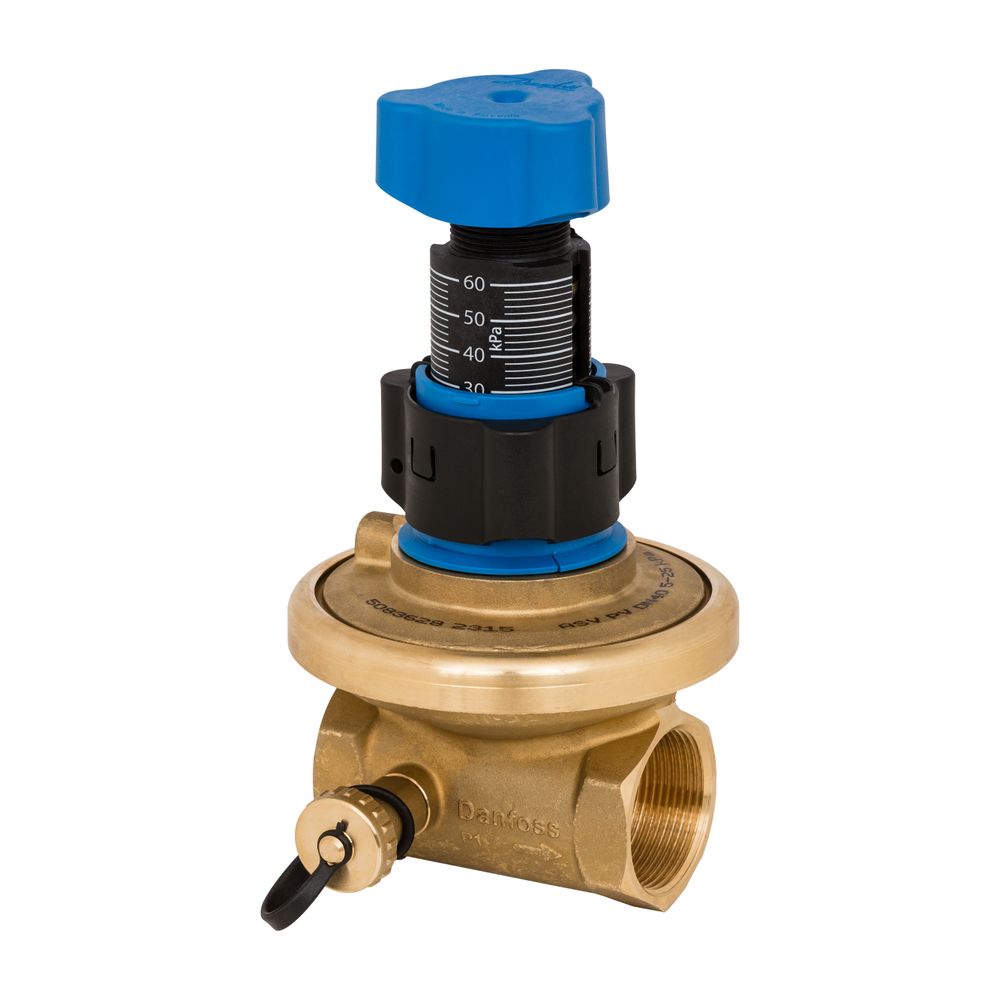

Danfoss Strangdifferenzdruckregler ASV-PV, DN 20, Rp 3/4", Sollwert 0,2-0,6 bar, Einstellskala
Der Danfoss Strangdifferenzdruckregler ASV-PV20 mit Einstellskala und Rp 3/4" Anschluss ist ein automatisches Ventil zur Sicherstellung eines optimalen hydraulischen Abgleichs in Zweirohr-Heizsystemen. Als Teil der 4. Generation der ASV-Ventile von Danfoss sorgt dieses Modell für einen optimalen Differenzdruck und den richtigen Volumenstrom in den einzelnen Strängen. Es ist ideal für den Einsatz in Wohnbereichen und kann auch in Kälteanwendungen mit variablem Volumenstrom eingesetzt werden. Der Regler arbeitet ohne Fremdenergie und verfügt über eine Einstellskala für einen Sollwert von 0,2 bis 0,6 bar.
Wie funktioniert der Danfoss Strangdifferenzdruckregler ASV-PV20?
Der ASV-PV20 arbeitet ohne Fremdenergie und regelt den Differenzdruck automatisch, indem das Ventil bei steigendem Druck schließt. Der Einbau erfolgt ausschließlich im Rücklauf. Durch die interne Druckimpulsführung ist nur eine Impulsleitung erforderlich. Das Ventil verfügt über einen Entleerungshahn, eine Einstellskala und eine integrierte Strangabsperrung mit blauem Handrad. Eine Spül- und Füllfunktion ist ebenfalls vorhanden, die das Spülen des Rohrnetzes erleichtert.
Welche Vorteile bietet der hydraulische Abgleich mit dem ASV-PV20?
Der Einsatz des ASV-PV20 reduziert Fließgeräusche und minimiert Beschwerden durch Unter- oder Überversorgung von Heizkörpern, insbesondere in Mehrfamilienhäusern. Durch stabile Druckverhältnisse an Heizkörper- und Fußbodenheizungsregelventilen wird eine präzisere Raumtemperaturregelung ermöglicht, was den Wohnkomfort verbessert. Zudem trägt der präzise hydraulische Abgleich zur Senkung der Energiekosten bei, da Überhitzungen vermieden und die Effizienz von Brennwertkesseln sowie Fernwärmesystemen gesteigert werden.
Wie erleichtert der ASV-PV20 die Installation und Bedienung?
Das Ventil teilt das Rohrleistungssystem in druckunabhängige Zonen, typischerweise einzelne Stränge oder Wohnungen, wodurch komplexe Berechnungen entfallen und die Inbetriebnahme schneller und einfacher wird. Die neue Generation der ASV-Ventile verfügt über eine verbesserte Einstellskala, die ohne Innensechskantschlüssel bedient werden kann, was Zeit bei Installation und Wartung spart. Die integrierte Spülfunktion unterstützt zudem eine zeitsparende Reinigung des Rohrnetzes.
Technische Daten
- Anschluss: Rp 3/4
- Kvs-Wert: 2,5 m³/h
- Druckstufe: PN 16
- Max. Wassertemperatur: 120 °C
- Max. Differenzdruck: 1,5 bar
- Differenzdruck-Sollwert: 0,2 - 0,6 bar
- Werkstoff Gehäuses: Messing
- Bauhöhe: 160 mm
Der Danfoss Strangdifferenzdruckregler ASV-PV20 ist eine effektive Lösung zur Optimierung von Heiz- und Kühlsystemen. Er steigert den Komfort, senkt die Energiekosten und vereinfacht die Installation durch seine benutzerfreundlichen Funktionen und die präzise Regelung des Differenzdrucks. Mit einem Anschluss von Rp 3/4", einem Sollwertbereich von 0,2 bis 0,6 bar und einem Kvs-Wert von 2,5 m³/h bietet er eine zuverlässige Leistung für eine Vielzahl von Anwendungen.
Lieferumfang
- 1x Danfoss Strangdifferenzdruckregler ASV-PV20
- 1x Impulsleitung 1,5 m mit Anschlussnippel Rp 1/16
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | ASV-PV 4G |
| Hersteller-Artikelnummer | 003Z5542 |
| Hersteller | Danfoss |
| Anschluss 1 | Innengewinde (metrisch) |
| Anschluss 2 | Innengewinde (metrisch) |
| Artikelnummer | DANFOSS-003Z5542 |
| Bauhöhe | 160 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104086224 |
| Gewicht | 1,122 kg |
| Kvs-Wert | 2,5 |
| Max Druckunterschied bei 20 °C | 400 |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | nein |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
