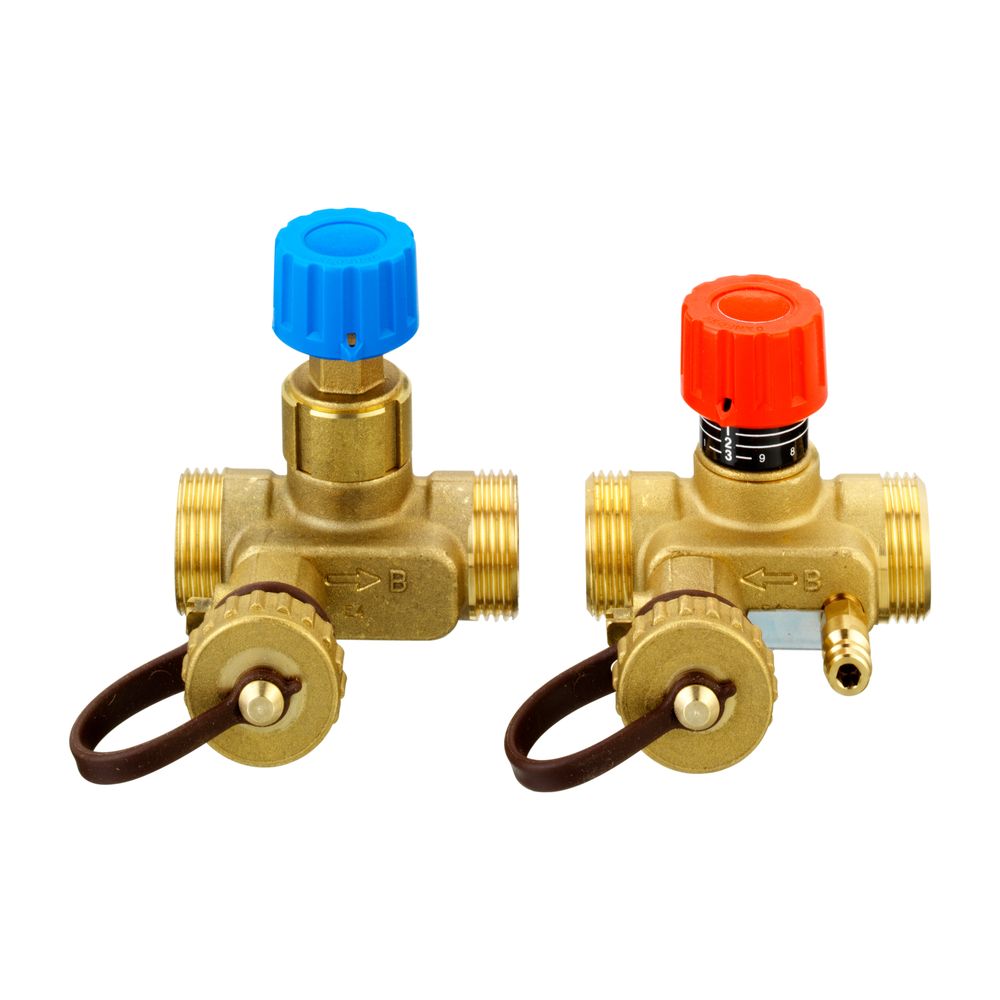

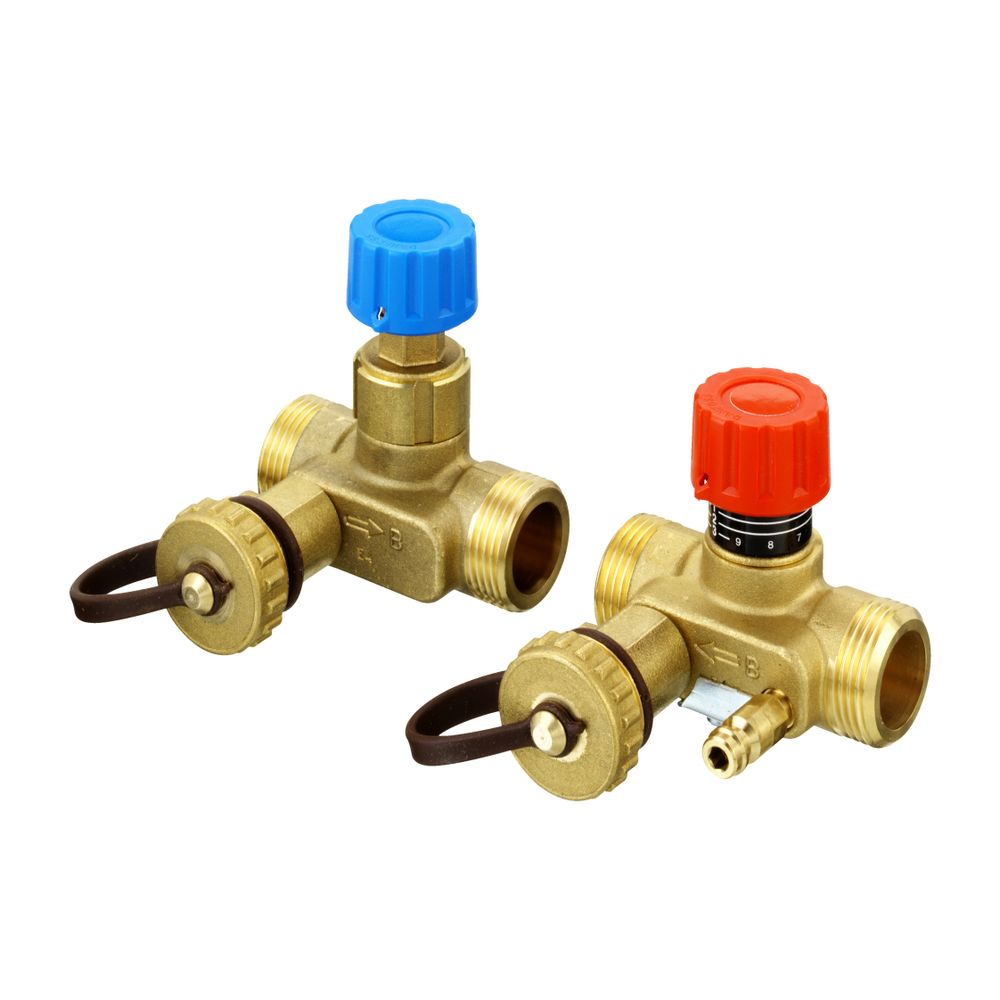

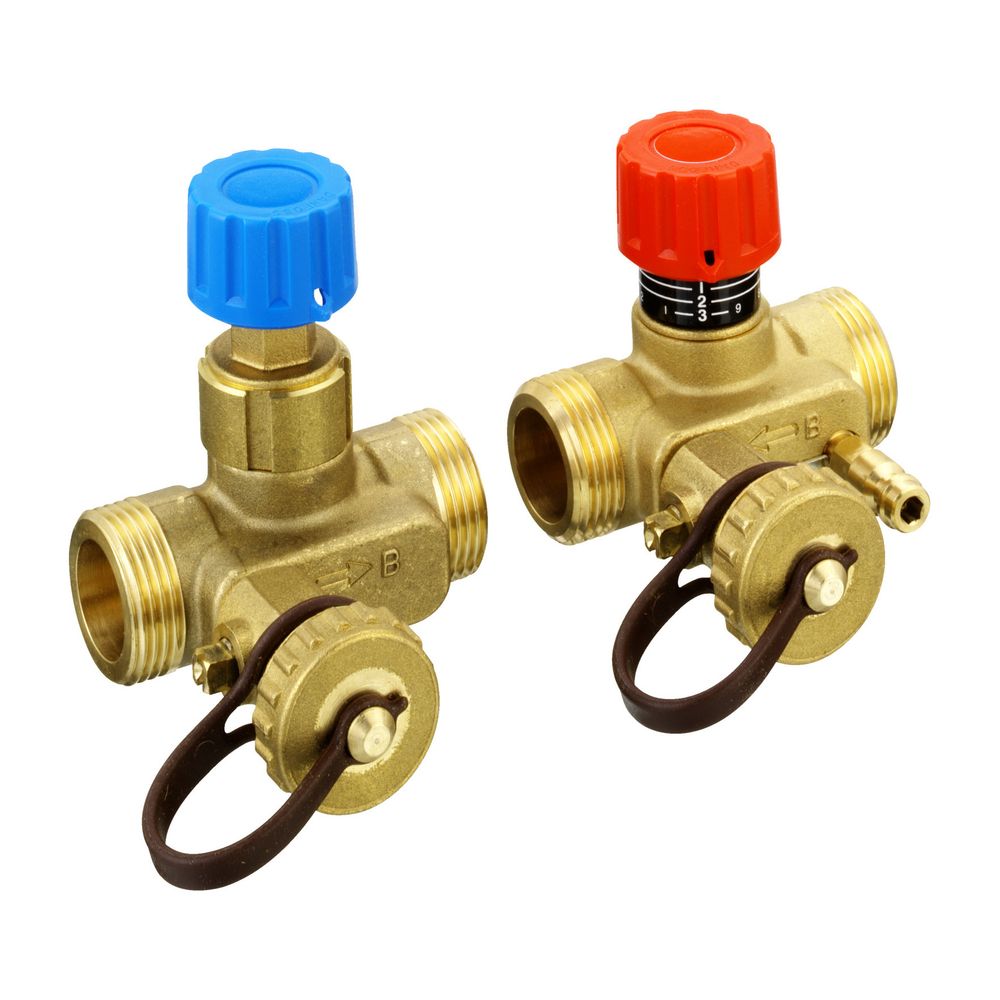

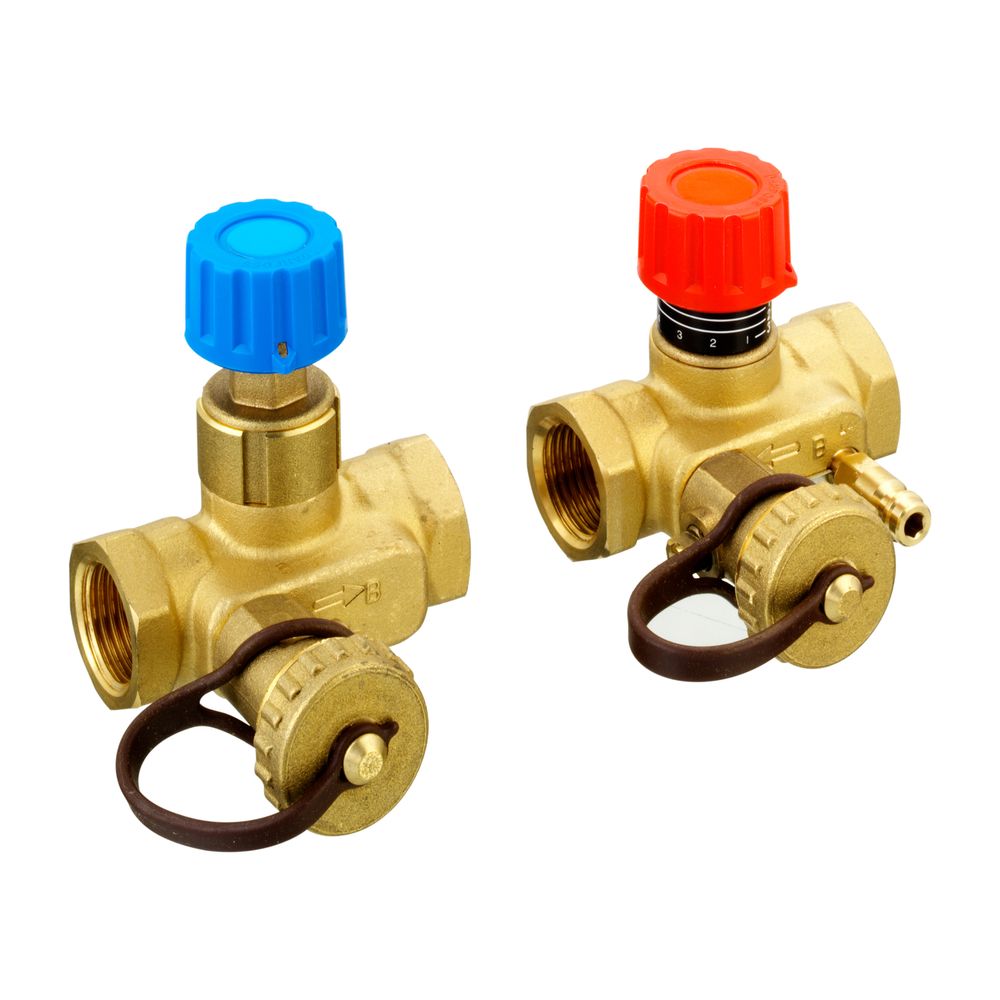

Danfoss Absperr-/Regulierventil USV-Set USV-Set 25, 1 USV-I, 1 USV-M, Rp 1"

Das Danfoss Absperr- und Regulierventil USV-Set 25 ist eine umfassende Lösung für die präzise Strangregulierung und Absperrung in Heizungs- und Kühlanlagen. Es besteht aus einem Strangregulier- und Messventil (USV-I) sowie einem aufrüstbaren Strangabsperrventil (USV-M). Das Set ermöglicht die Strangabsperrung, Strangregulierung, Durchflussmessung sowie Füllung und Entleerung von Anlagensystemen. Mit einem Anschluss von Innengewinde Rp 1 und einem KVS-Wert von 4,0 m³/h ist es für Drücke bis PN 16 und Wassertemperaturen bis 120 °C ausgelegt. Das Gehäuse aus Messing MS 58 bietet eine robuste Konstruktion. Das Ventilset ist unter vollem Anlagendruck ohne Veränderung der kv-Werte zum Differenzdruckregler aufrüstbar. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Welche Funktionen bietet das Danfoss USV-Set 25?

Das Danfoss USV-Set 25 kombiniert ein Strangregulier- und Messventil mit einem aufrüstbaren Strangabsperrventil. Es ermöglicht die präzise Regulierung und Absperrung von Heizungs- und Kühlsträngen sowie die Durchflussmessung. Zusätzlich sind zwei Entleerungshähne und ein Messnippel im Set enthalten, die das Befüllen und Entleeren der Anlage erleichtern. Eine besondere Eigenschaft ist die Möglichkeit, das Ventilset unter vollem Anlagendruck zum Differenzdruckregler aufzurüsten, ohne dass sich die kv-Werte ändern. Die Bedienung erfolgt manuell.

Wie ist das USV-Set 25 konstruiert und welche technischen Merkmale besitzt es?

Das Gehäuse des Ventilsets ist aus Messing MS 58 gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Druckstufe ist mit PN 16 angegeben, was den Einsatz in Anlagen mit einem maximalen Betriebsdruck von 16 bar ermöglicht. Die maximale Wassertemperatur beträgt 120 Grad Celsius, und der maximale Differenzdruck liegt bei 0,8 bar. Der Anschluss ist als Innengewinde Rp 1 ausgeführt. Der KVS-Wert beträgt 4,0 m³/h. Das Set ist für die Handbedienung geeignet und verfügt weder über einen Impulsleitungsanschluss noch über eine Isolierung oder motorische Steuerung.

Für welche Anwendungen ist das Danfoss USV-Set 25 geeignet?

Das USV-Set 25 ist ideal für den Einsatz in Heizungs- und Kühlanlagen, bei denen eine präzise Strangabsperrung, Regulierung und Durchflussmessung erforderlich ist. Es eignet sich besonders für den manuellen Abgleich von Heizkreisen und kann unter vollem Anlagendruck betrieben werden. Die Möglichkeit, das Strangabsperrventil zum Differenzdruckregler aufzurüsten, erweitert die Einsatzmöglichkeiten in komplexeren Anlagen. Es ist nicht mit einem Thermometer oder Standanzeiger ausgestattet.

Technische Daten

• Anschluss: Innengewinde Rp 1
• KVS-Wert: 4,0 m³/h
• Druckstufe: PN 16
• Max. Wassertemperatur: 120 °C
• Max. Differenzdruck: 0,8 bar
• Gehäusematerial: Messing MS 58
• Geeignet für Handbedienung: ja

Das Danfoss USV-Set 25 bietet eine zuverlässige und flexible Lösung für die Strangregulierung und Absperrung in Heizungs- und Kühlanlagen. Mit seiner robusten Messingkonstruktion, einem KVS-Wert von 4,0 m³/h und der Möglichkeit zur Aufrüstung zum Differenzdruckregler ist es eine effiziente Komponente für die Systemoptimierung. Die einfache Handhabung und die vielseitigen Funktionen zur Durchflussmessung, Füllung und Entleerung machen es zu einer praktischen Wahl für Fachhandwerker und Anlagenbetreiber.

Lieferumfang

• 1x Strangregulier- und Messventil USV-I
• 1x Strangabsperrventil USV-M
• 2x Entleerungshähne
• 1x Messnippel
• 1x Fixierbeschlag
