Beschreibung

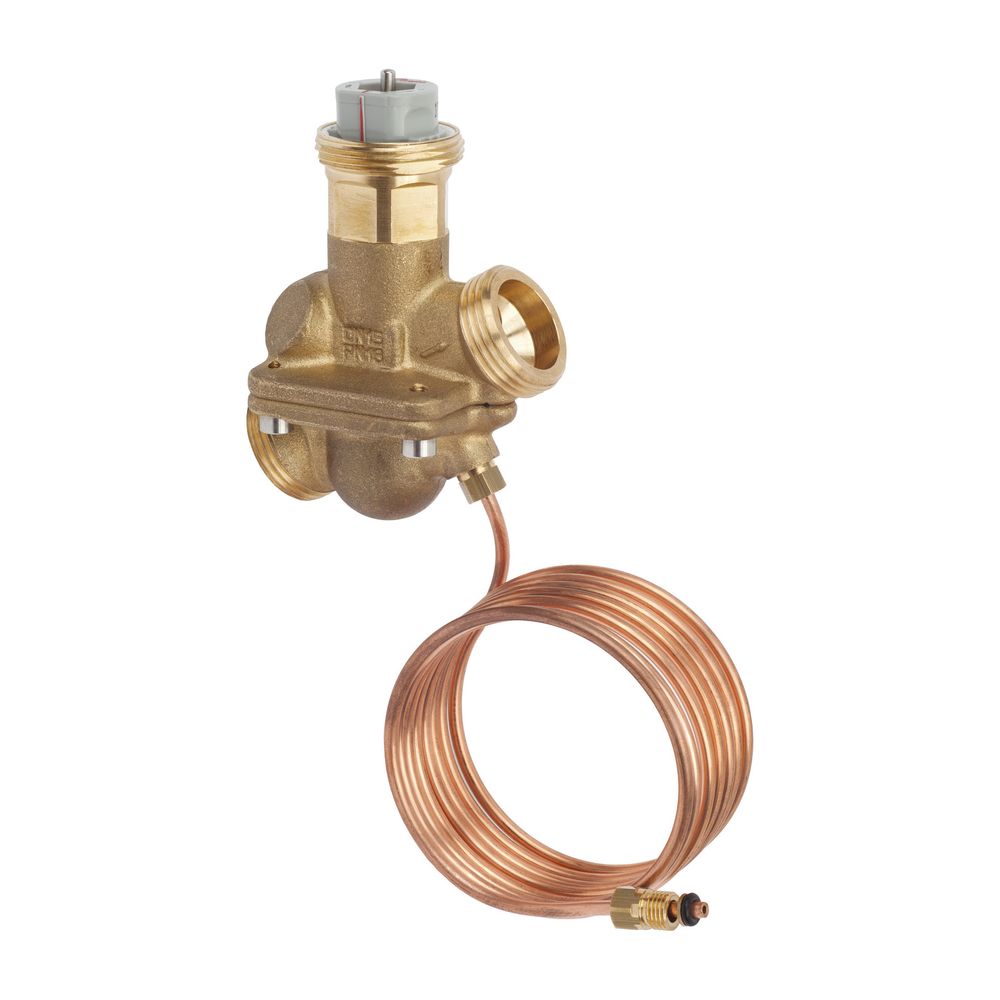

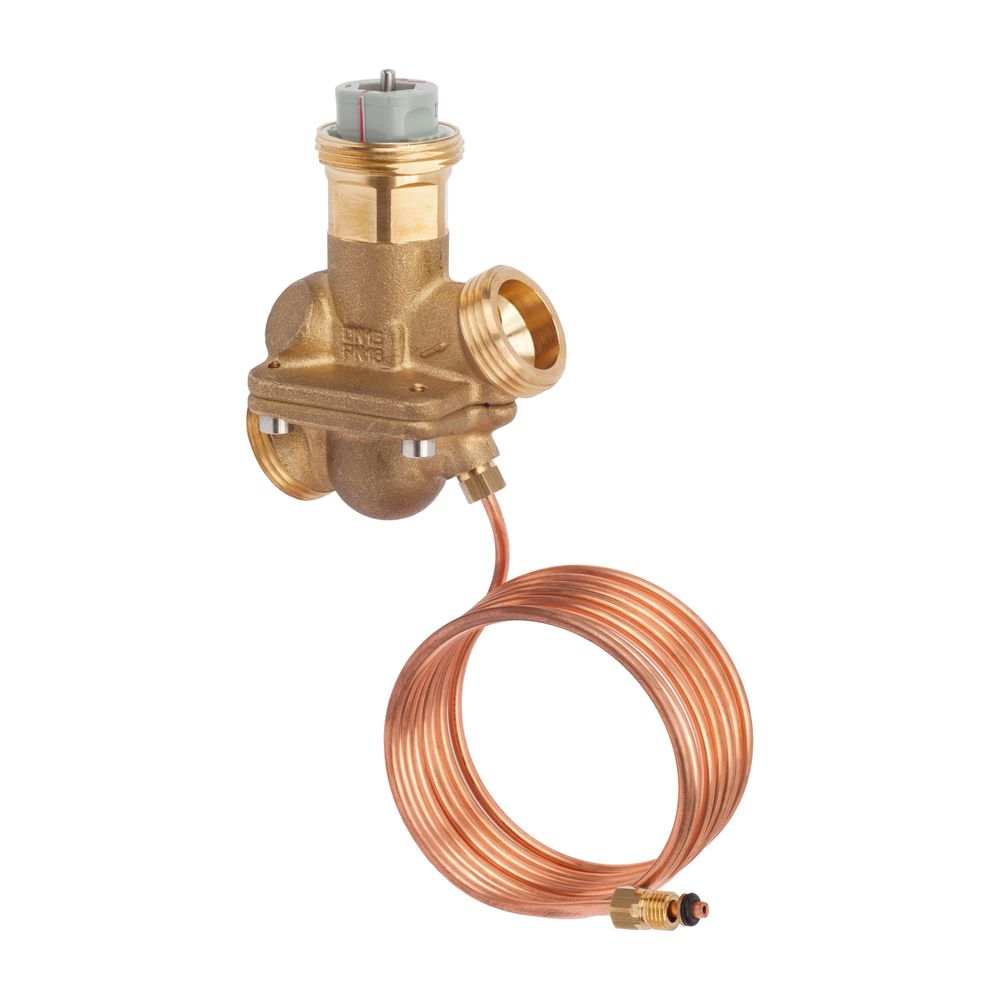

Danfoss Strangdifferenzdruckregler AB-PM DN 10 HP, AG G 1/2" A, max.110 l/h - 0,2 bar
Der Danfoss Strangdifferenzdruckregler AB-PM DN 10 HP mit Außengewinde G 1/2" A ist ein automatisches Kombi-Abgleichventil, das für eine präzise Regelung in Heizsystemen entwickelt wurde. Dieses kompakte Ventil vereint die Funktionen eines Differenzdruckreglers, eines Regelventils mit linearer Charakteristik und einer Durchflussbegrenzung. Es ist speziell für den Einbau im Vorlauf konzipiert und ermöglicht einen maximalen Durchfluss von 110 l/h bei einem Strangdifferenzdruck von 0,2 bar, was zu einer effizienten Wärmeverteilung sowie einem geräuscharmen Betrieb beiträgt.
Welche Funktionen bietet der Danfoss AB-PM?
Das Danfoss AB-PM Ventil integriert drei wesentliche Funktionen in einem Gehäuse. Es dient als Differenzdruckregler, um einen konstanten Differenzdruck sicherzustellen. Gleichzeitig fungiert es als Regelventil mit linearer Charakteristik, das bei steigendem Druck schließt und als Zonenventil eingesetzt werden kann. Eine integrierte Durchflussbegrenzung ermöglicht zudem die Einhaltung eines einstellbaren maximalen Durchflusswertes.
Welche Vorteile ergeben sich durch den Einsatz des AB-PM?
Der Einsatz des Danfoss AB-PM trägt zu einem effizienten Heizsystem bei. Er ermöglicht eine ordnungsgemäße Wärmeverteilung, auch unter Teillastbedingungen, und sorgt für einen geräuschlosen Betrieb durch einen gleichbleibend niedrigen Differenzdruck an den thermostatischen Ventilen. Dies kann zu geringeren Heizkosten und einer verbesserten Regelung der Raumtemperatur führen. Das Ventil ist zudem schnell und leicht einzubauen und benötigt nur geringen Platz.
Wie erfolgt die Installation und welche Besonderheiten sind zu beachten?
Die Installation des Danfoss AB-PM ist unkompliziert und erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge. Das Ventil ist ausschließlich für den Einbau in den Vorlauf vorgesehen. Dank einer internen Druckimpulsführung ist lediglich eine Impulsleitung erforderlich. Eine integrierte Strangabsperrung mit rotem Handrad erleichtert die Wartung und den Betrieb.
Technische Daten
- Nenndurchmesser: DN 10 HP
- Anschluss: Außengewinde G 1/2 A
- Maximaler Durchfluss: 110 l/h bei 0,2 bar Differenzdruck
- Maximale Mediumtemperatur: 120 °C
- Maximaler Differenzdruck: 4 bar
- Druckstufe: PN 16
- Gehäusematerial: Messing
- Bauhöhe: 100
- Impulsleitung: 1,5 m
Der Danfoss Strangdifferenzdruckregler AB-PM DN 10 HP ist eine kompakte und effiziente Lösung für die präzise Regelung von Heizsystemen. Mit seiner Fähigkeit, Differenzdruck zu regeln, den Durchfluss zu begrenzen und als Zonenventil zu fungieren, optimiert er die Wärmeverteilung und den Betrieb. Das Ventil aus Messing ist für einen Nenndurchmesser von DN 10 und eine Druckstufe von PN 16 ausgelegt. Es ermöglicht einen maximalen Durchfluss von 110 l/h bei 0,2 bar Strangdifferenzdruck und verfügt über einen Anschluss mit Außengewinde G 1/2" A.

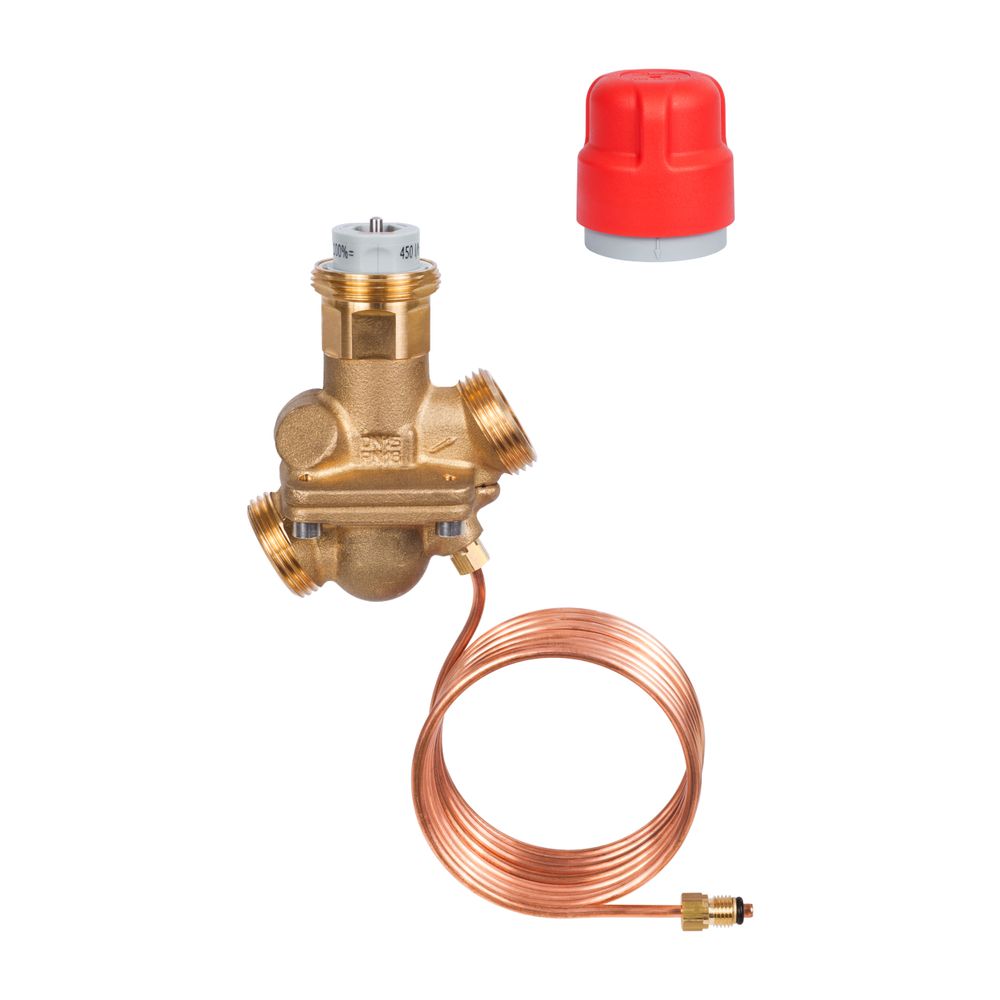

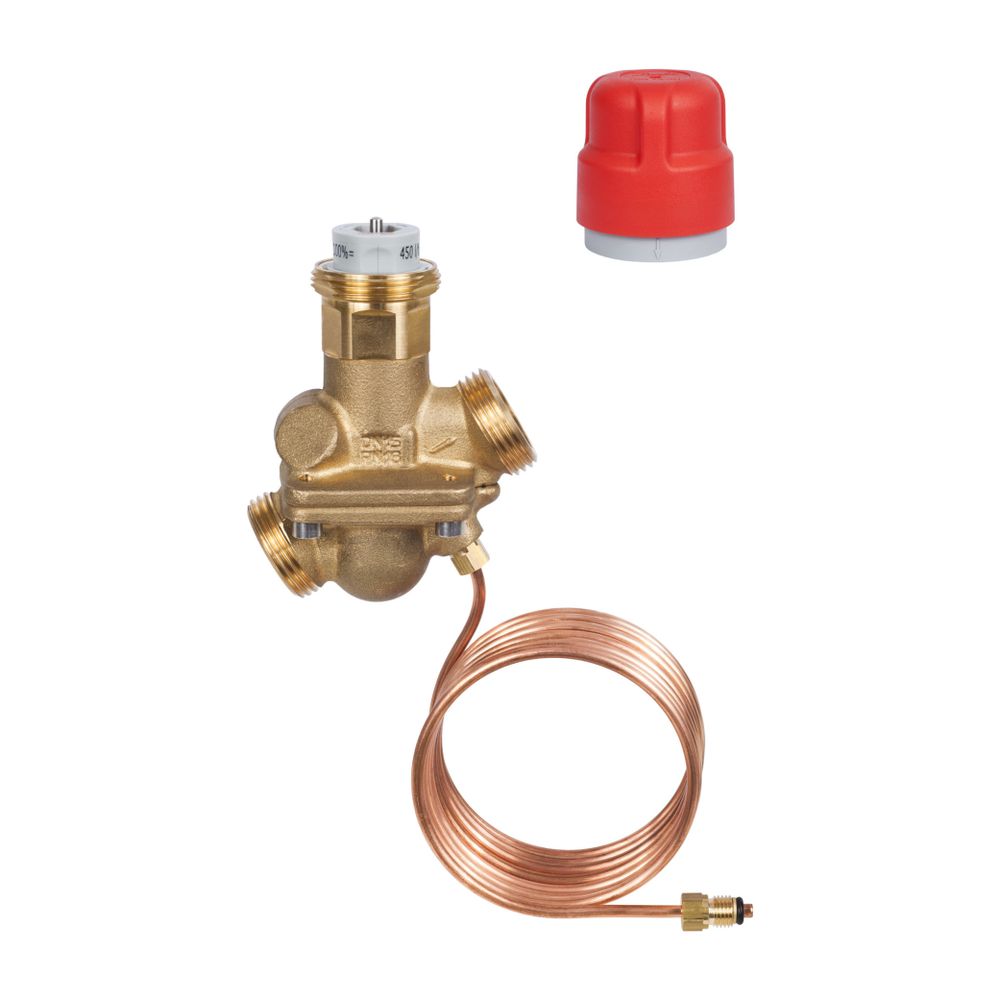

Lieferumfang
- 1x Danfoss Strangdifferenzdruckregler AB-PM
- 1x Impulsleitung 1,5 m mit Anschluss Rp 1/16 und Anschlussnippel G 3/8
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Automatischer Abgleich |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-PM |
| Hersteller-Artikelnummer | 003Z1411 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003Z1411 |
| Bauhöhe | 100 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5710104083704 |
| Gewicht | 0,513 kg |
| Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Mengenbegrenzer | ja |
| Nenndurchmesser | DN 10 |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 66490570 |
