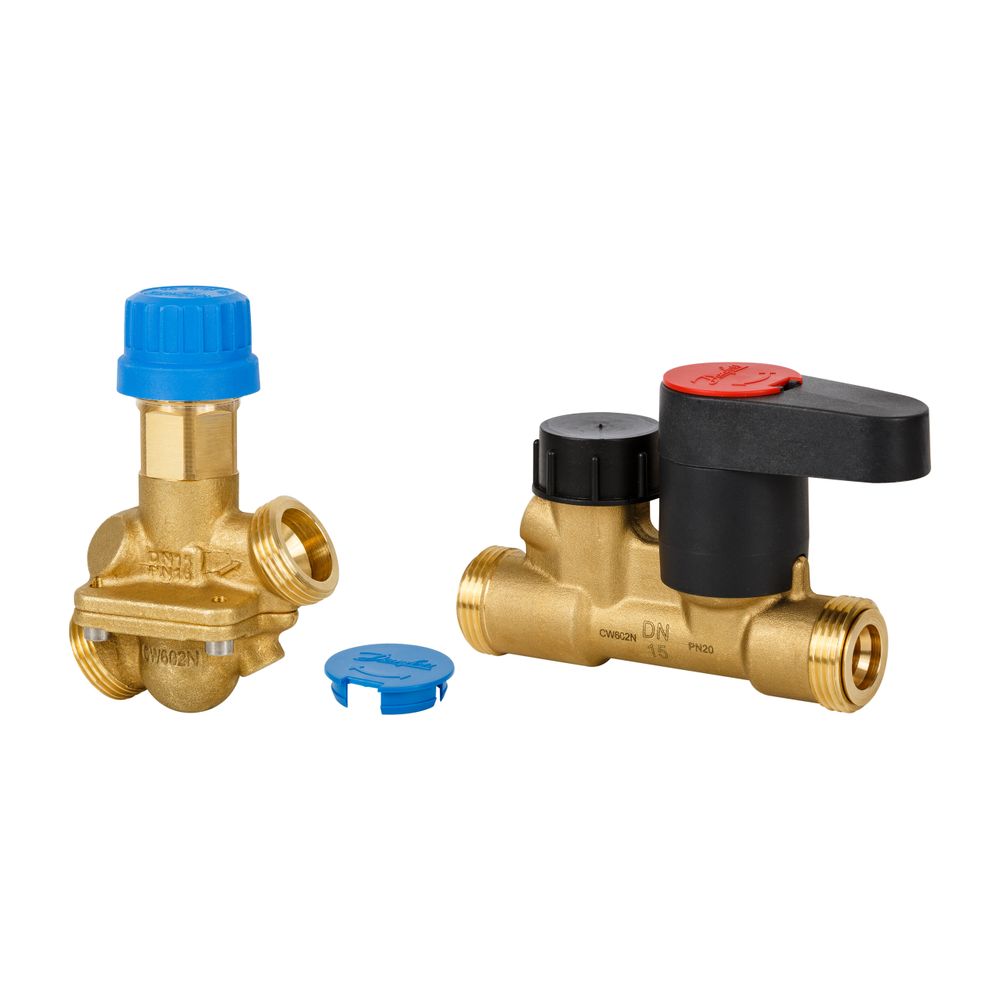

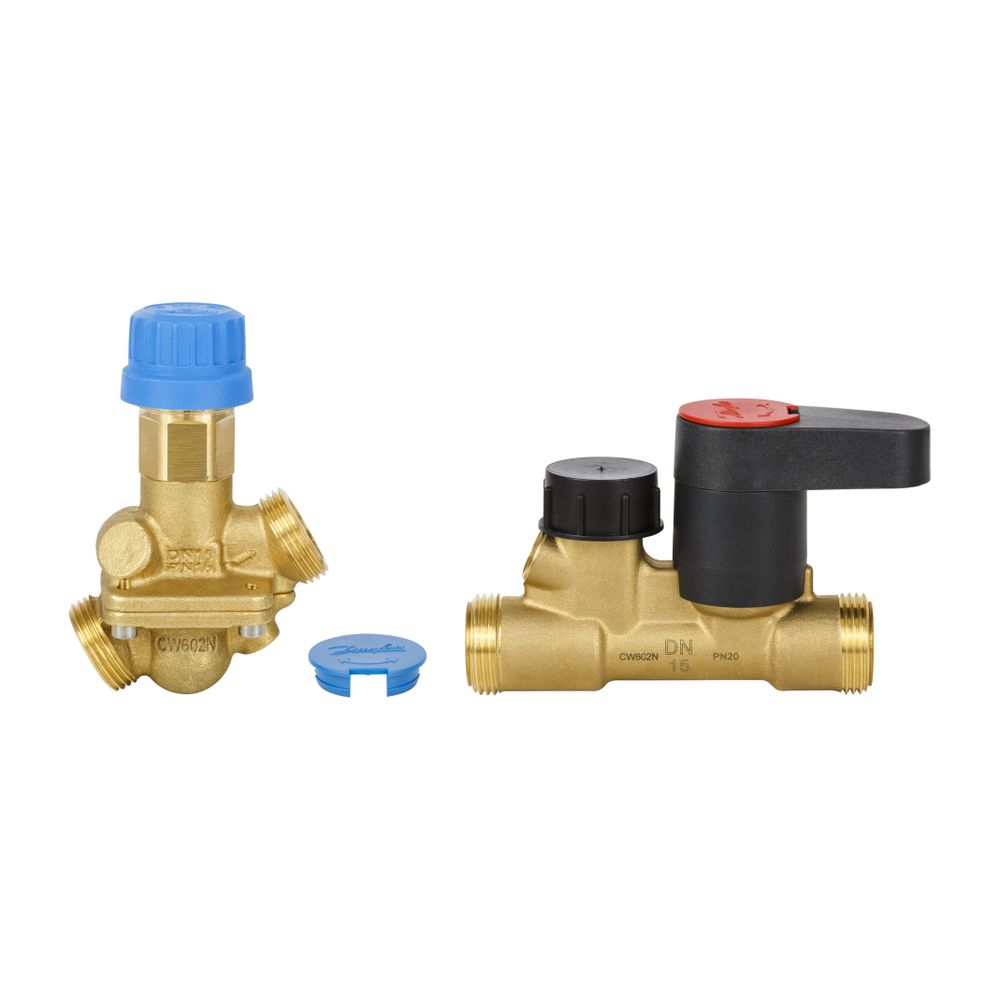

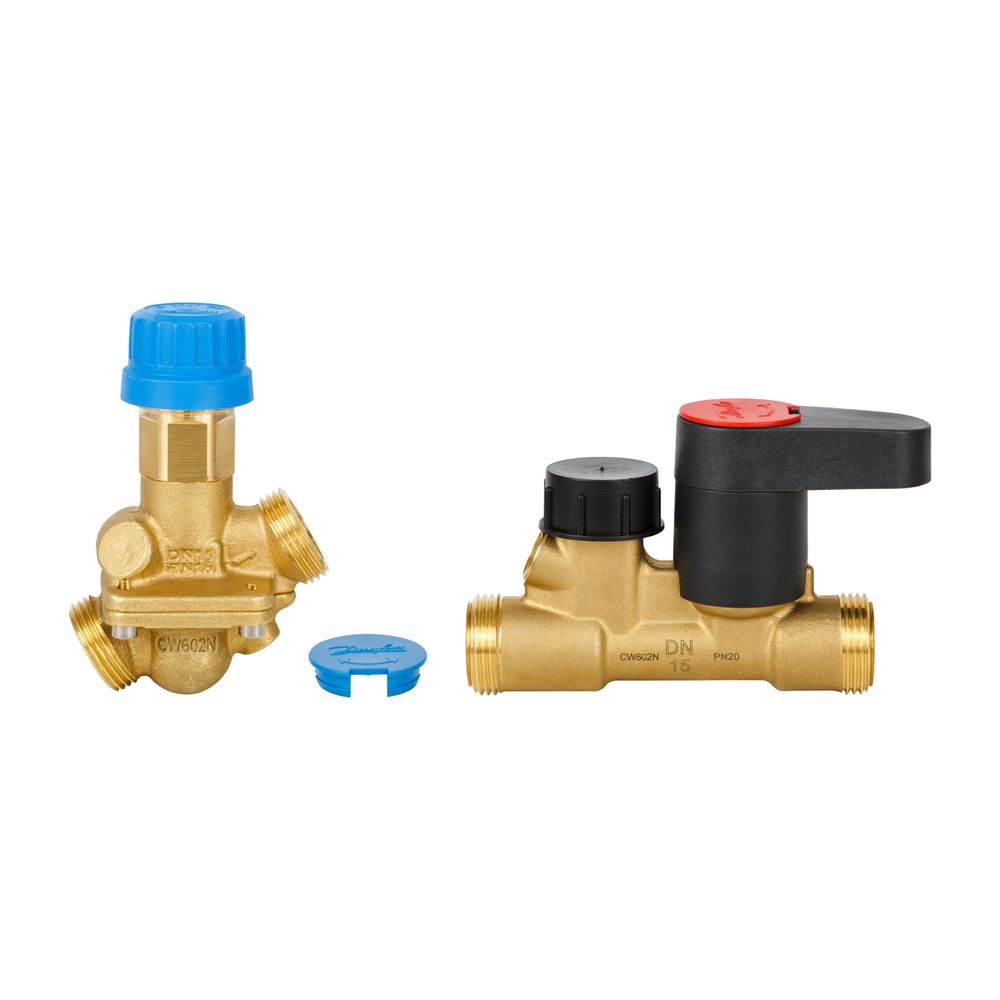

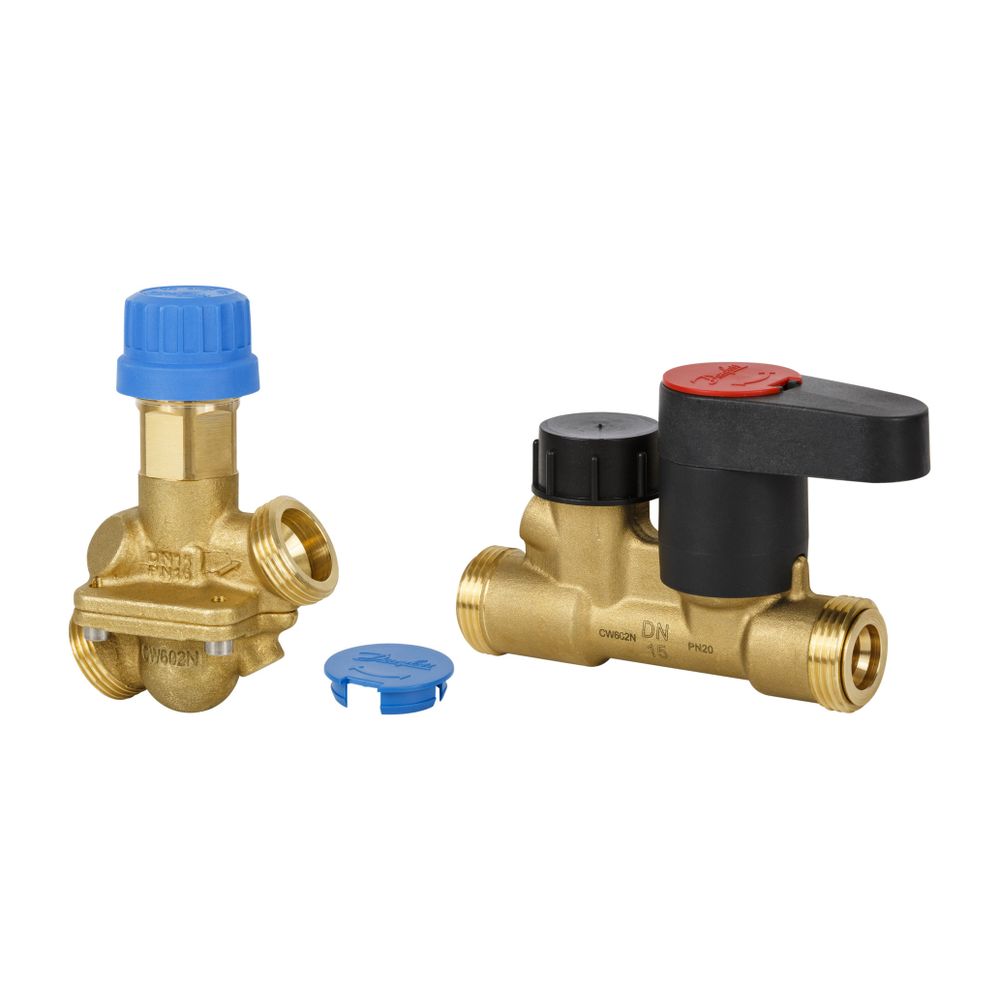

Danfoss automatisches Kombiventil AB-QM 15 Set mit MSV-S, G 3/4" A, 90-450 l/h
Das Danfoss automatische Kombiventil AB-QM 15 Set mit MSV-S ist ein druckunabhängiges Regelventil, das für die präzise Regelung und den hydraulischen Abgleich in Heizungs- und Kühlsystemen entwickelt wurde. Dieses Kombiventil ist für Medientemperaturen von -10 bis 120 °C ausgelegt und ermöglicht eine Volumenstromeinstellung im Bereich von 90 bis 450 Litern pro Stunde. Es ist für den Einbau im Vor- oder Rücklauf geeignet und kann zur Raumtemperaturregelung mit einem Stellantrieb ergänzt werden.
Wie funktioniert das Danfoss AB-QM 15 Set?
Das Kombiventil besteht aus einem druckunabhängigen Regelventil AB-QM und einem Absperrventil MSV-S. Es sorgt für eine gleichbleibend hohe Ventilautorität, wodurch der Volumenstrom unabhängig von Druckschwankungen im System präzise geregelt wird. Die Einstellung des Volumenstroms erfolgt direkt am Ventil, was eine einfache und schnelle Einregulierung ermöglicht. Das Ventil ist zudem vorbereitet für die Aufnahme eines Stellantriebes zur Raumtemperaturregelung.
Welche Vorteile bietet die Installation des Kombiventils?
Die Einstellung des Volumenstromes erfolgt direkt am Ventil, wodurch eine aufwändige Einregulierung entfällt. Das Kombiventil kann flexibel sowohl im Vorlauf als auch im Rücklauf installiert werden. Eine integrierte Absperrung vereinfacht Wartung und Betrieb. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.
Welche technischen Merkmale zeichnen das Ventil aus?
Das Danfoss Kombiventil ist für eine Nennweite von DN 15 und einen Nenndruck von PN 16 konzipiert. Es verfügt über einen Anschluss G 3/4 A und eine Bauhöhe von 108 mm. Die Ausführung ist membrangesteuert mit einer linearen Klappencharakteristik. Es ist für Flüssigkeiten geeignet und kommt ohne Messnippel aus.
Technische Daten
- Medientemperatur: -10 bis 120 °C
- Nenndruck: PN 16
- Nennweite: DN 15
- Anschluss: G 3/4 A
- Durchflussbereich: 90 - 450 l/h
- Bauhöhe: 108
- Ausführung: Membran
- Klappencharakteristik: linear
Das Danfoss automatische Kombiventil AB-QM 15 Set mit MSV-S bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich und die Regelung von Volumenströmen. Mit einem Durchflussbereich von 90 bis 450 Litern pro Stunde und der Möglichkeit zur Aufnahme eines Stellantriebes trägt es zur Energieeffizienz und zum Komfort in Heizungs- und Kühlsystemen bei. Die einfache Einstellung und die robuste Bauweise für Medientemperaturen von -10 bis 120 °C unterstreichen die Funktionalität dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Druckunabhängige Abgleich- und Regelventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-QM set |
| Hersteller-Artikelnummer | 003Z1242 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003Z1242 |
| Ausführung | Membran |
| Bauhöhe | 108 |
| EAN-13 | 5710104030500 |
| Geeignet für Flüssigkeiten | ja |
| Gewicht | 0,982 kg |
| Klappencharakteristik | linear |
| WEEE-Nr. | 66490570 |
