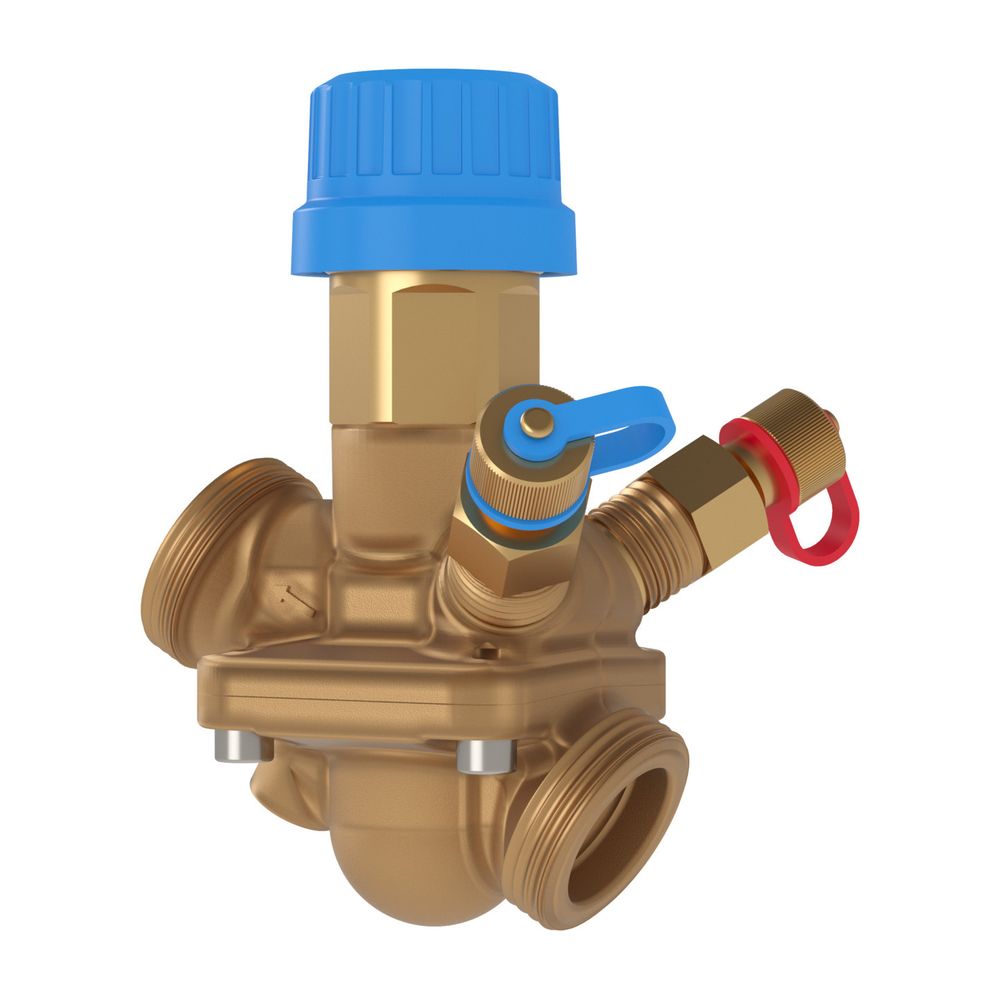

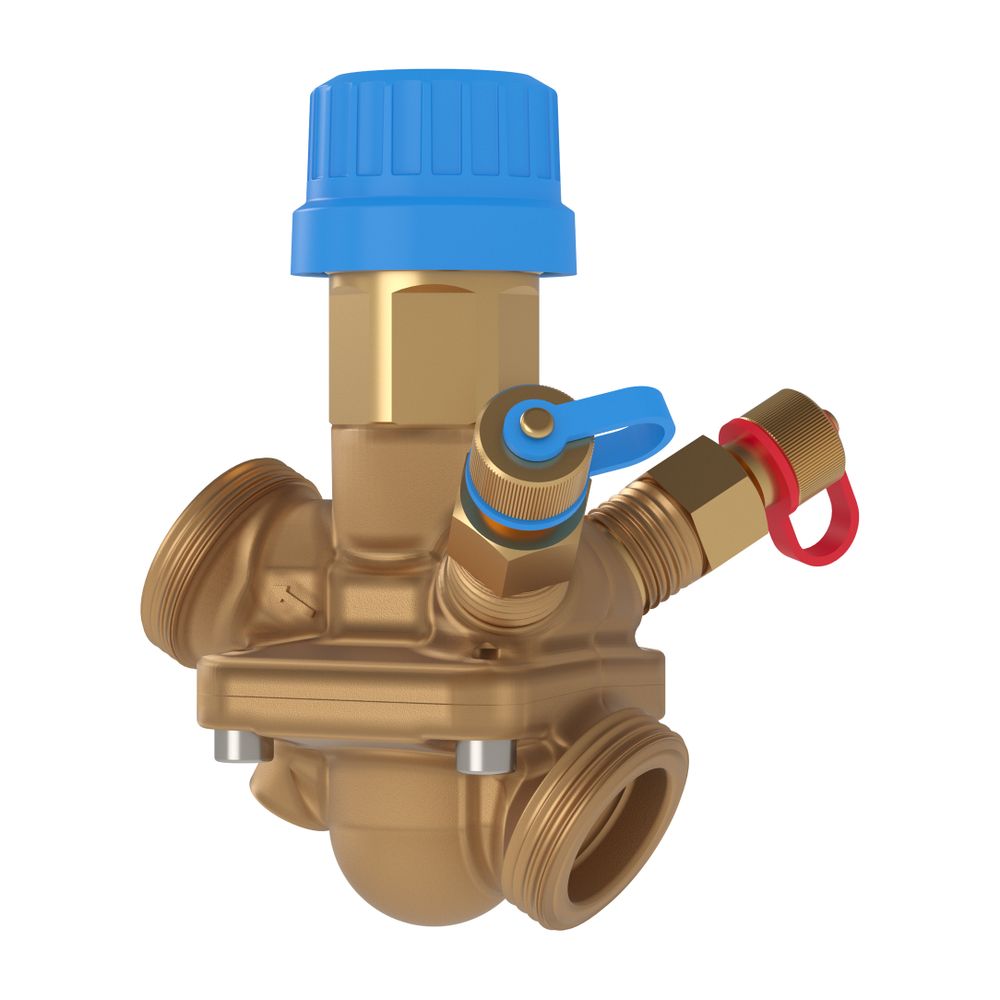

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 25 mit Messnippeln, G 1 1/4" A, 340-1700 l/h

Das Danfoss Kombiventil AB-QM 25 mit Messnippeln ist ein druckunabhängiges Regelventil für die präzise Regelung und den hydraulischen Abgleich in Heizungs- und Kühlsystemen. Es ermöglicht eine konstante Ventilautorität und eine einfache Einstellung des Volumenstroms direkt am Ventil. Mit einem Durchflussbereich von 340 bis 1700 l/h und einem Anschluss von G 1 1/4" A ist es vielseitig einsetzbar und für Medientemperaturen von -10 bis 120 °C sowie einen Nenndruck von PN 16 geeignet.

Welche Vorteile bietet das Danfoss AB-QM 25 Kombiventil?

Das Danfoss AB-QM 25 Kombiventil stellt eine druckunabhängige Regelung sicher, wodurch eine gleichbleibend hohe Ventilautorität des integrierten Regelventils ermöglicht wird. Dies ermöglicht einen präzisen hydraulischen Abgleich und eine effiziente Durchflussregelung. Die Einstellung des Volumenstroms erfolgt direkt am Ventil, was eine aufwendige Einregulierung überflüssig macht und die Inbetriebnahme vereinfacht.

Für welche Anwendungen ist das Kombiventil geeignet?

Das Ventil ist flexibel im Vor- oder Rücklauf installierbar und kann auch als Durchflussregler für den hydraulischen Abgleich eingesetzt werden. Es ist für die Aufnahme eines Stellantriebes zur Raumtemperaturregelung vorbereitet, was eine Integration in automatisierte Gebäudesysteme ermöglicht. Die Eignung für Flüssigkeiten und Glykol erweitert das Anwendungsspektrum in verschiedenen Heiz- und Kühlanlagen. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Welche technischen Merkmale zeichnen das AB-QM 25 aus?

Das Kombiventil ist aus entzinkungsbeständigem Messing (DZR) gefertigt, was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Es verfügt über eine integrierte Absperrung und ist mit Messnippeln ausgestattet, die eine einfache Druckmessung ermöglichen. Die Ausführung als Membranventil mit linearer Klappencharakteristik und einer Hublänge von 4,5 mm trägt zur präzisen Funktion bei. Der Nenndruck beträgt PN 16 und der Anschluss für das Bedienungselement ist M30 x 1,5.

Technische Daten

• Medientemperatur: -10 bis 120 °C
• Nenndruck: PN 16
• Nennweite: DN 25
• Anschluss: G 1 1/4" A
• Durchflussbereich: 340 - 1700 l/h
• Differenzdruckbereich: 30-400 kPa (HF: 60-400 kPa)
• Anschluss Bedienungselement: M30 x 1,5
• Länge: 104 mm
• Bauhöhe: 130 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR)

Das Danfoss Kombiventil AB-QM 25 bietet eine zuverlässige Lösung für die druckunabhängige Regelung und den hydraulischen Abgleich in modernen Heiz- und Kühlsystemen. Mit seinem breiten Durchflussbereich von 340 bis 1700 l/h, dem robusten Messinggehäuse und der einfachen Volumenstromeinstellung stellt es eine effiziente und langlebige Komponente für eine optimierte Anlagenperformance dar.
