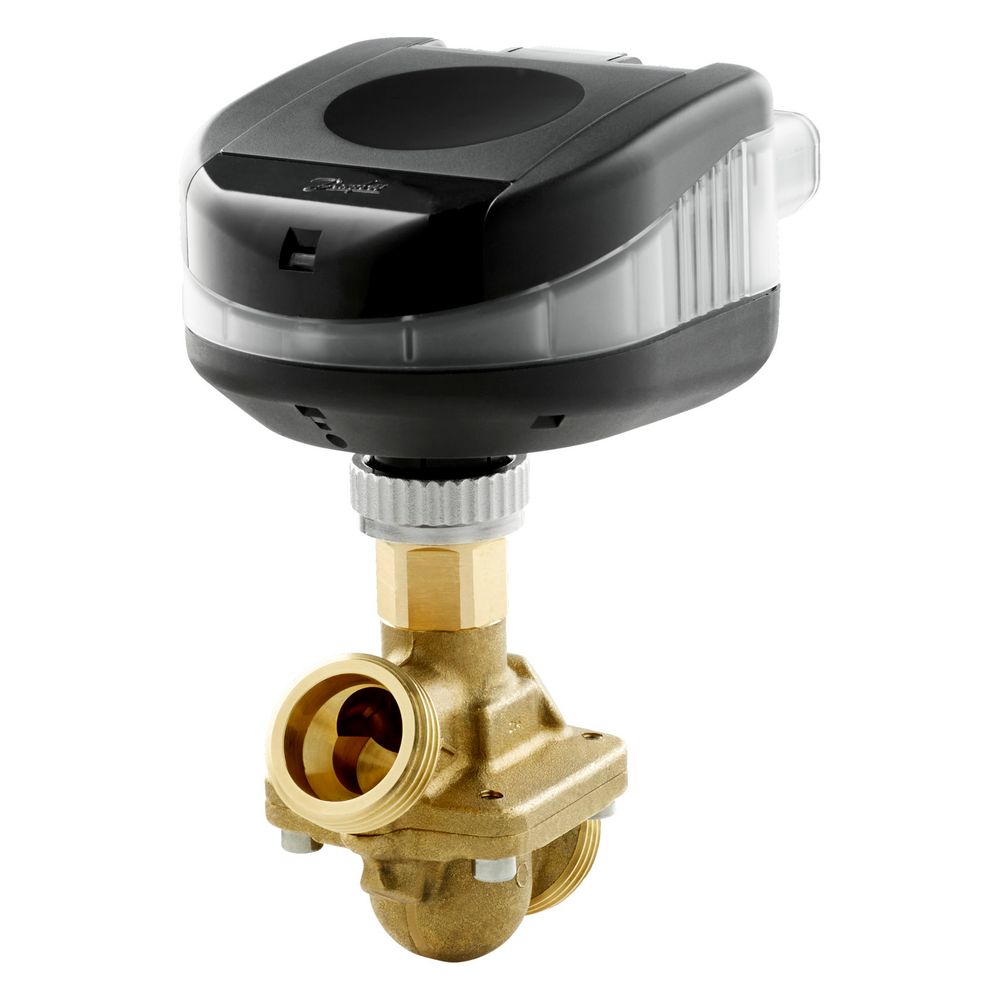

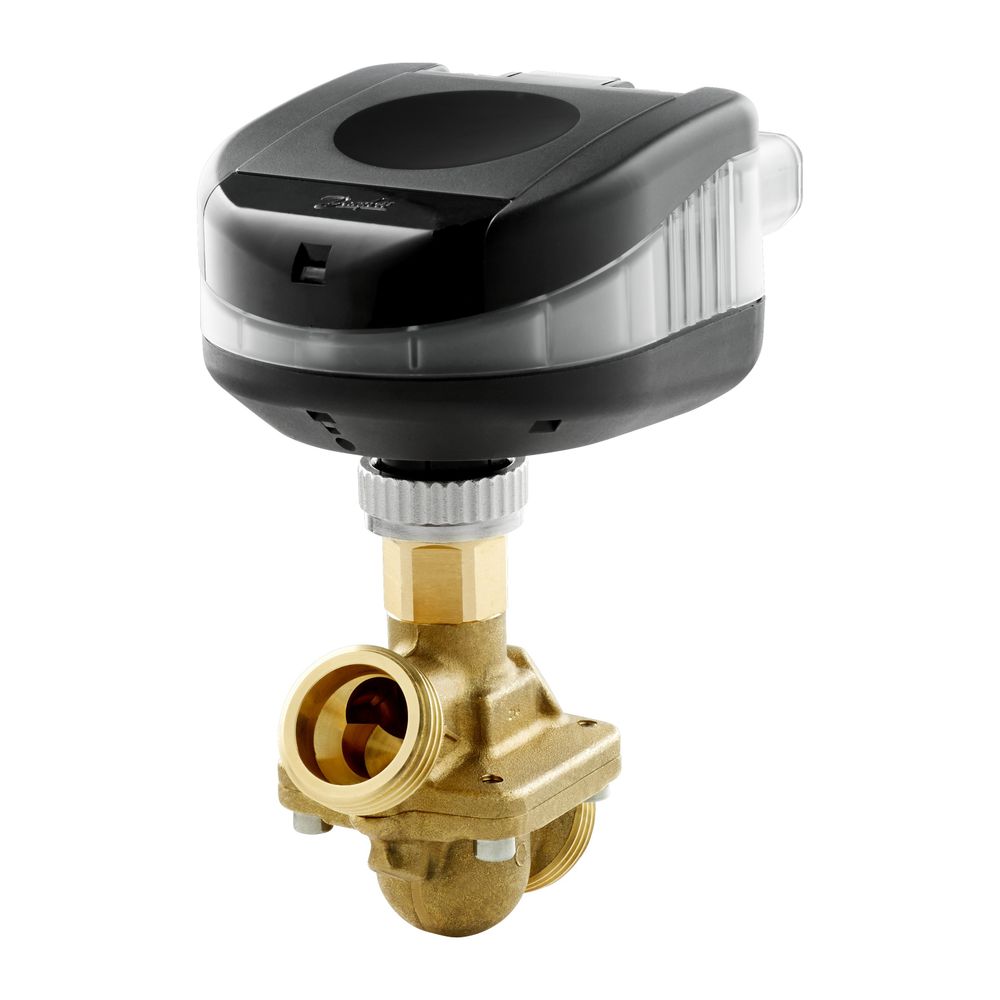

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 25 ohne Messnippel, G 1 1/4" A, 340-1700 l/h
Das Danfoss Kombiventil AB-QM 25 ist ein druckunabhängiges Regelventil, das für die Regelung und den hydraulischen Abgleich konzipiert ist. Es ist für einen Durchflussbereich von 340 bis 1700 l/h ausgelegt und verfügt über einen G 1 1/4 A Anschluss. Dieses Ventil ermöglicht eine effiziente Volumenstromeinstellung ohne aufwendige Einregulierung und ist vielseitig im Vor- oder Rücklauf installierbar.
Was zeichnet das Danfoss AB-QM 25 Kombiventil aus?
Das Danfoss AB-QM 25 fungiert als automatisches Kombiventil, das sowohl die Regelung als auch den hydraulischen Abgleich in einem Gerät vereint. Es bietet eine gleichbleibend hohe Ventilautorität des integrierten Regelventils, was eine zuverlässige Funktion ermöglicht. Die Ausführung ohne Messnippel vereinfacht die Installation in bestimmten Anwendungen.
Welche Funktionen bietet das Danfoss AB-QM 25 Kombiventil?
Das Kombiventil ist als Durchflussregler für den hydraulischen Abgleich einsetzbar und ermöglicht die direkte Einstellung des Volumenstromes am Ventil. Eine aufwendige Einregulierung entfällt dadurch. Das Ventil ist zudem für die Aufnahme eines Stellantriebes vorbereitet, was eine spätere Integration in die Raumtemperaturregelung ermöglicht. Eine integrierte Absperrung ist ebenfalls vorhanden, was die Wartung und den Betrieb erleichtert.
Welche technischen Eigenschaften sind relevant?
Das Ventil besteht aus entzinkungsbeständigem Messing (DZR) und ist für einen Nenndruck von PN 16 ausgelegt. Die Nennweite beträgt DN 25. Die Arbeitslänge beträgt 104 und die Bauhöhe 130. Der maximale Differenzdruck liegt bei 25, der minimale Druckunterschied bei 20. Das Ventil verfügt über eine integrierte Absperrung, ist jedoch ohne Messnippel ausgeführt. Die Bedienung erfolgt über ein Anschlussgewinde M30 x 1,5.
Technische Daten
- Medientemperatur: -10 bis 120 °C
- Nenndruck: PN 16
- Nennweite: DN 25
- Anschluss: G 1 1/4 A
- Durchflussbereich: 340 - 1700 l/h
- Anschluss Bedienungselement: M30 x 1,5
- Arbeitslänge: 104
- Bauhöhe: 130
- Max. Differenzdruck: 25
- Min. Druckunterschied: 20
- Klappencharakteristik: linear
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
Das Danfoss Kombiventil AB-QM 25 bietet eine zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in modernen Heizungs- und Klimasystemen. Mit seinem breiten Durchflussbereich von 340 bis 1700 l/h und der robusten Bauweise aus entzinkungsbeständigem Messing ist es für anspruchsvolle Anwendungen geeignet. Die einfache Volumenstromeinstellung und die Vorbereitung für Stellantriebe unterstreichen die Flexibilität und Effizienz dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Druckunabhängige Abgleich- und Regelventile |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | AB-QM |
| Hersteller-Artikelnummer | 003Z1204 |
| Hersteller | Danfoss |
| Anschluss Bedienungselement | M30 x 1,5 |
| Arbeitslänge | 104 |
| Artikelnummer | DANFOSS-003Z1204 |
| Ausführung | Membran |
| Bauhöhe | 130 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5710104029849 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 1,304 kg |
| Hublänge | 4,5 |
| Klappencharakteristik | linear |
| Länge | 104 |
| Max Differenzdruck | 25 |
| Min Druckunterschied | 20 |
| Mit Füll- und Entleerungshahn | nein |
| Mit Messnippel | nein |
| Nenndurchmesser | DN 25 |
| Volumenstrom | 0,34 - 1,7 |
| Voreinstellung Volumenstrom | mit Schlagdämpfer |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 66490570 |
