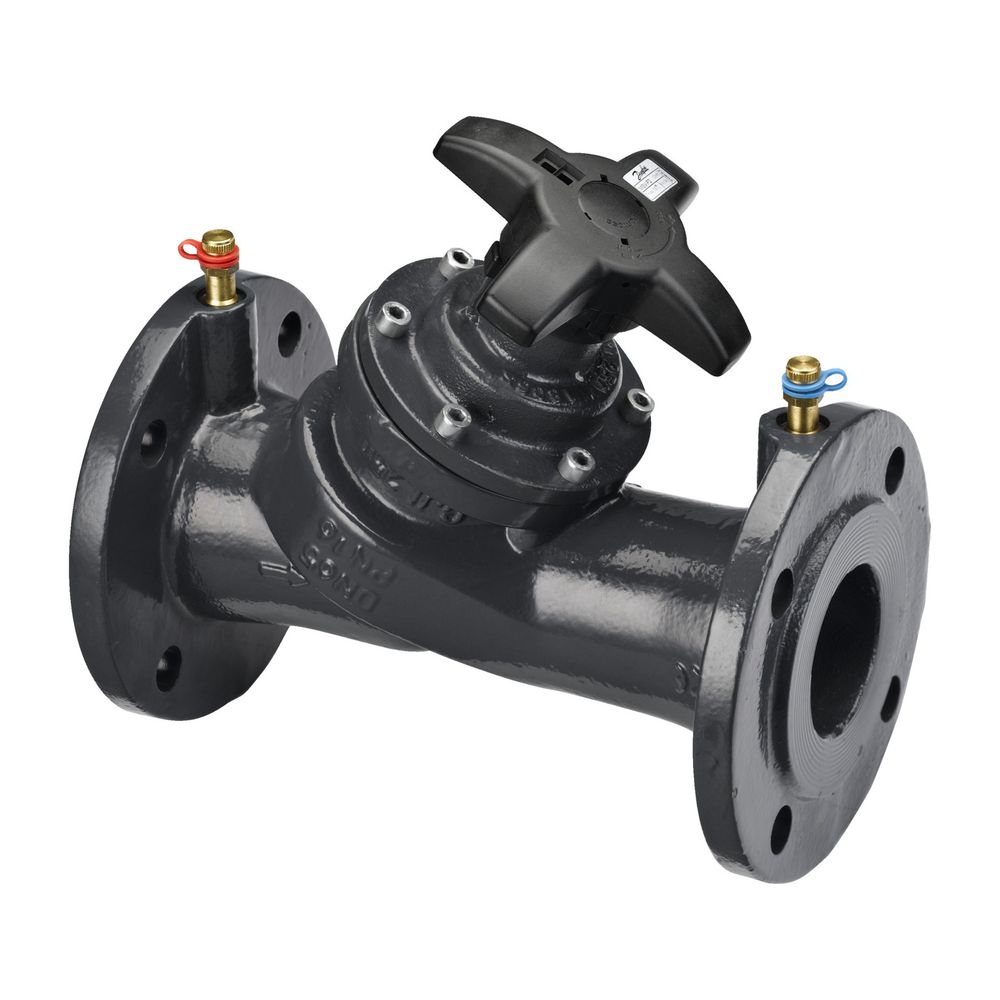

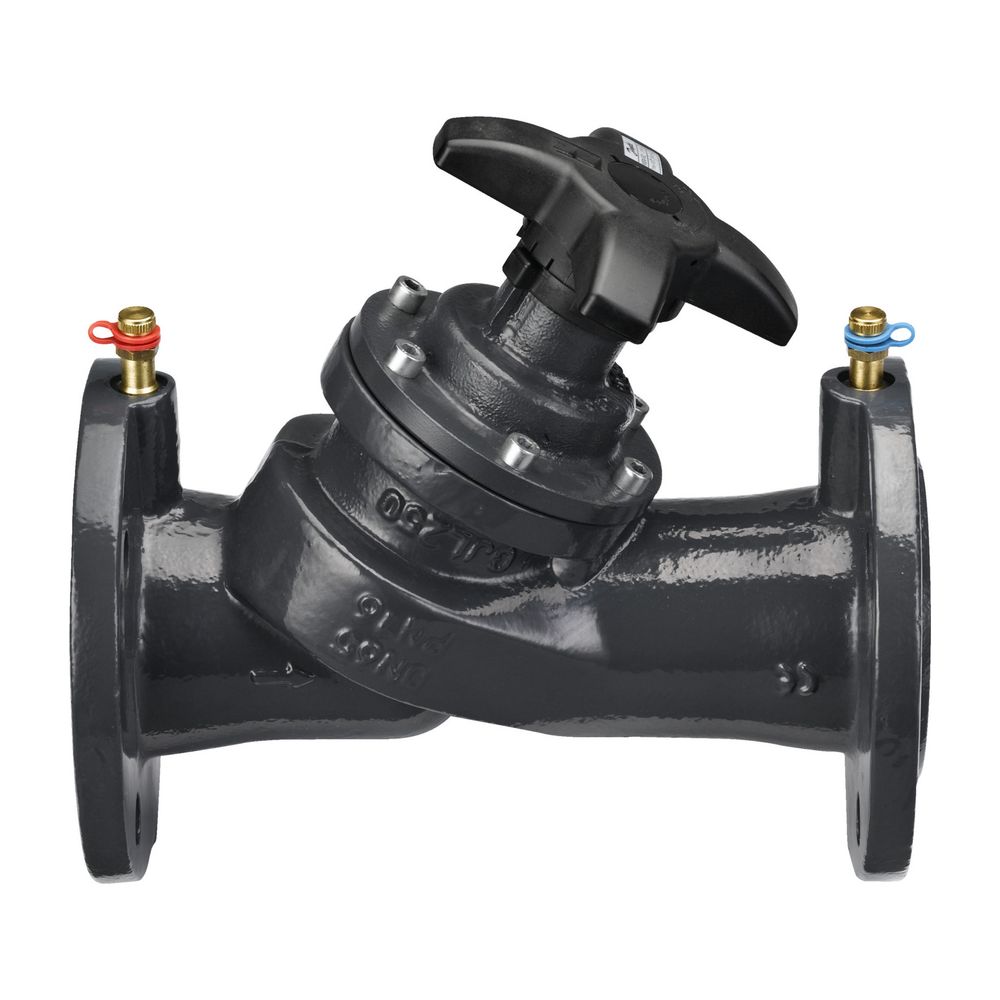

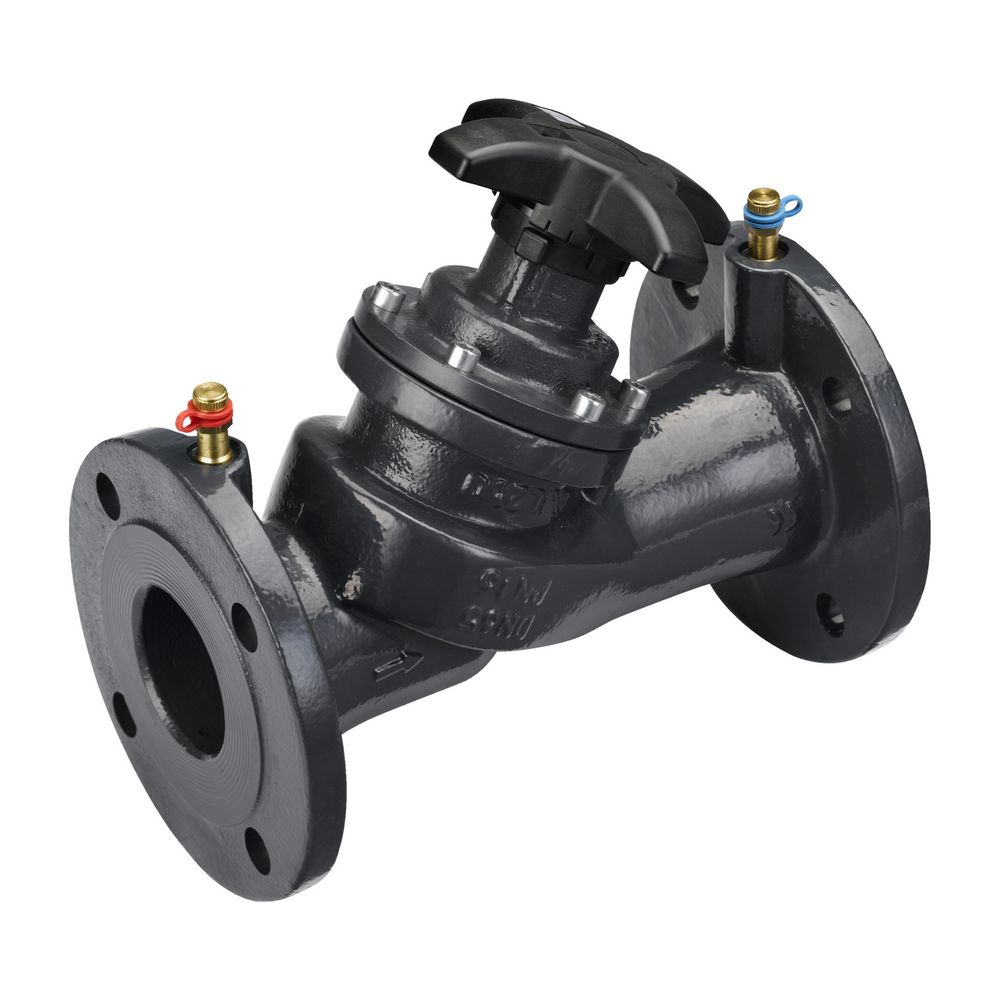

Danfoss Strangregulier- und Messventil MSV-F2 MSV-F2 125, Flansch, mit Messnippel

Das Danfoss Strangregulier- und Messventil MSV-F2 125 ist ein manuelles Ventil in Flanschausführung, das für den präzisen hydraulischen Abgleich und die Durchflussmessung in Heiz- und Kühlanlagen entwickelt wurde. Es ermöglicht eine zuverlässige und effiziente Regulierung des Volumenstroms und ist serienmäßig mit einem Messnippel ausgestattet.

Wie wird der Durchfluss mit dem MSV-F2 125 reguliert?

Das MSV-F2 125 ist ein manuelles Strangregulierventil, das den Durchfluss in Heiz- und Kühlkreisläufen präzise einstellt. Die Feinregulierung erfolgt über ein Handrad mit einer nichtsteigenden Spindel. Eine integrierte Positionsanzeige und ein Ventilhubbegrenzer, der im Handrad integriert ist, unterstützen die genaue Einstellung. Die einmal vorgenommene Einstellung kann blockiert werden, um unbeabsichtigte Änderungen zu verhindern. Die Ventileigenschaften lassen sich mit den Messgeräten PFM 1000 oder PFM 100 einstellen. Zudem verfügt das Ventil über eine Absperrfunktion.

Welche Materialien und Druckstufen zeichnen das Ventil aus?

Das Ventilgehäuse und das Oberteil des Danfoss MSV-F2 125 bestehen aus robustem Gusseisen der Werkstoffgüte EN-GJL 250 (GG 25). Diese Materialwahl sorgt für hohe Beständigkeit und Langlebigkeit im Einsatz. Das Ventil ist für eine Druckstufe von PN 16 ausgelegt und für Medientemperaturen von -10 °C bis 130 °C geeignet. Es ist zudem asbestfrei.

Wo und wie kann das MSV-F2 125 montiert werden?

Das Danfoss Strangregulier- und Messventil MSV-F2 125 ist mit Flanschanschlüssen nach DIN EN 1092-2 ausgestattet, was eine sichere und standardisierte Installation ermöglicht. Es kann flexibel sowohl in der Vorlauf- als auch in der Rücklaufleitung von Heiz- und Kühlanlagen montiert werden. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Anschluss: Flansch nach DIN EN 1092-2
• Nennweite: DN 125
• Kvs-Wert: 304,4 m³/h
• Druckstufe: PN 16
• Medientemperatur: -10 °C bis 130 °C
• Werkstoff Gehäuse: Gusseisen EN-GJL 250 (GG 25)
• Mit Messnippel: Ja
• Absperrfunktion: Ja
• Handbedienung: Ja

Das Danfoss Strangregulier- und Messventil MSV-F2 125 bietet eine zuverlässige Lösung für die präzise Durchflussregulierung in Heiz- und Kühlanlagen. Mit seiner robusten Gusseisenkonstruktion, der Druckstufe PN 16 und einem Kvs-Wert von 304,4 m³/h ist es für anspruchsvolle Anwendungen ausgelegt. Die manuelle Bedienung mit integrierter Hubbegrenzung und Positionsanzeige ermöglicht eine einfache und genaue Einstellung, die zur Optimierung der Anlageneffizienz beiträgt.
