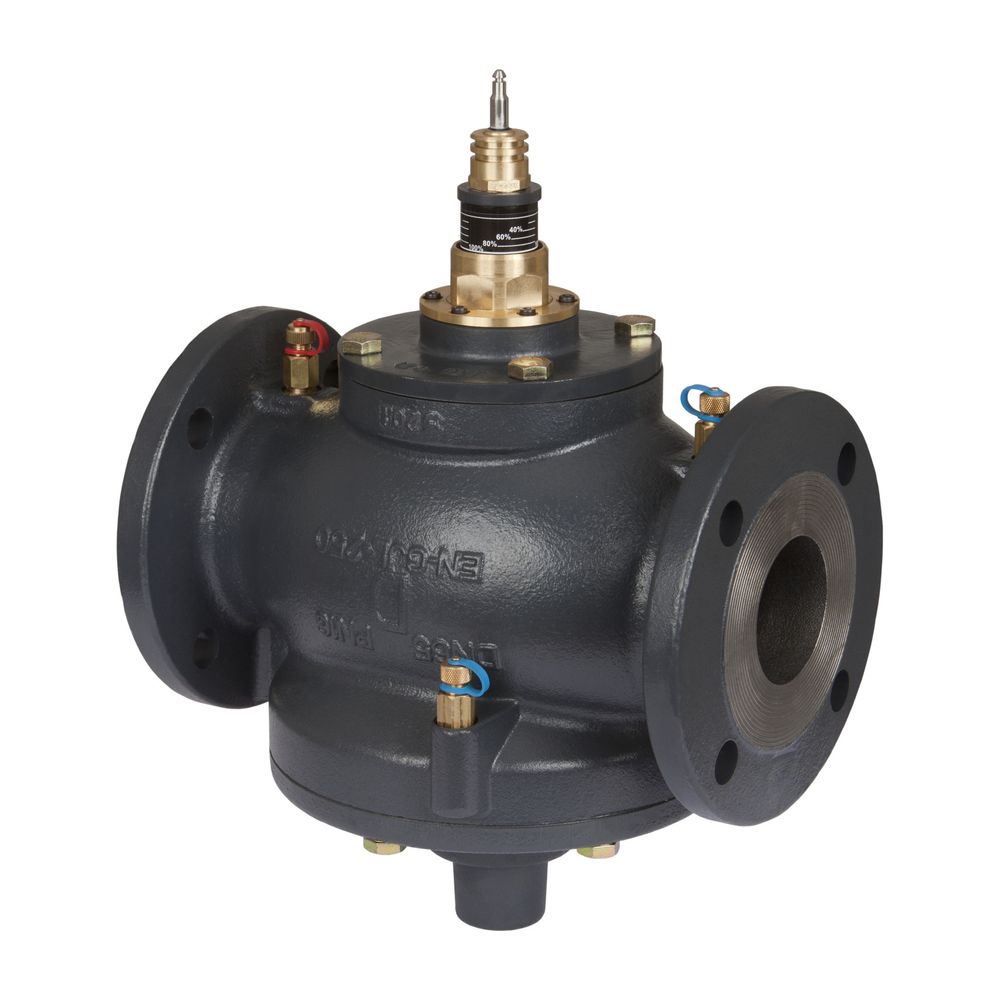

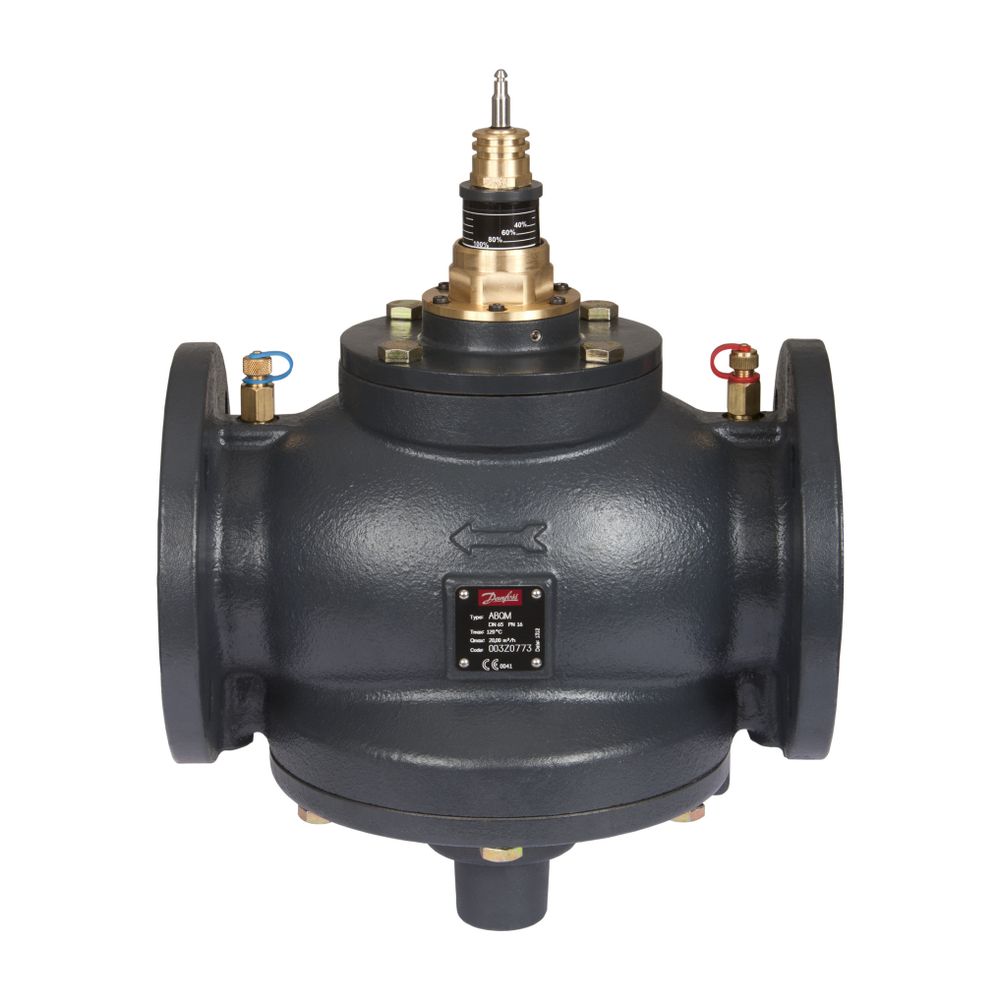

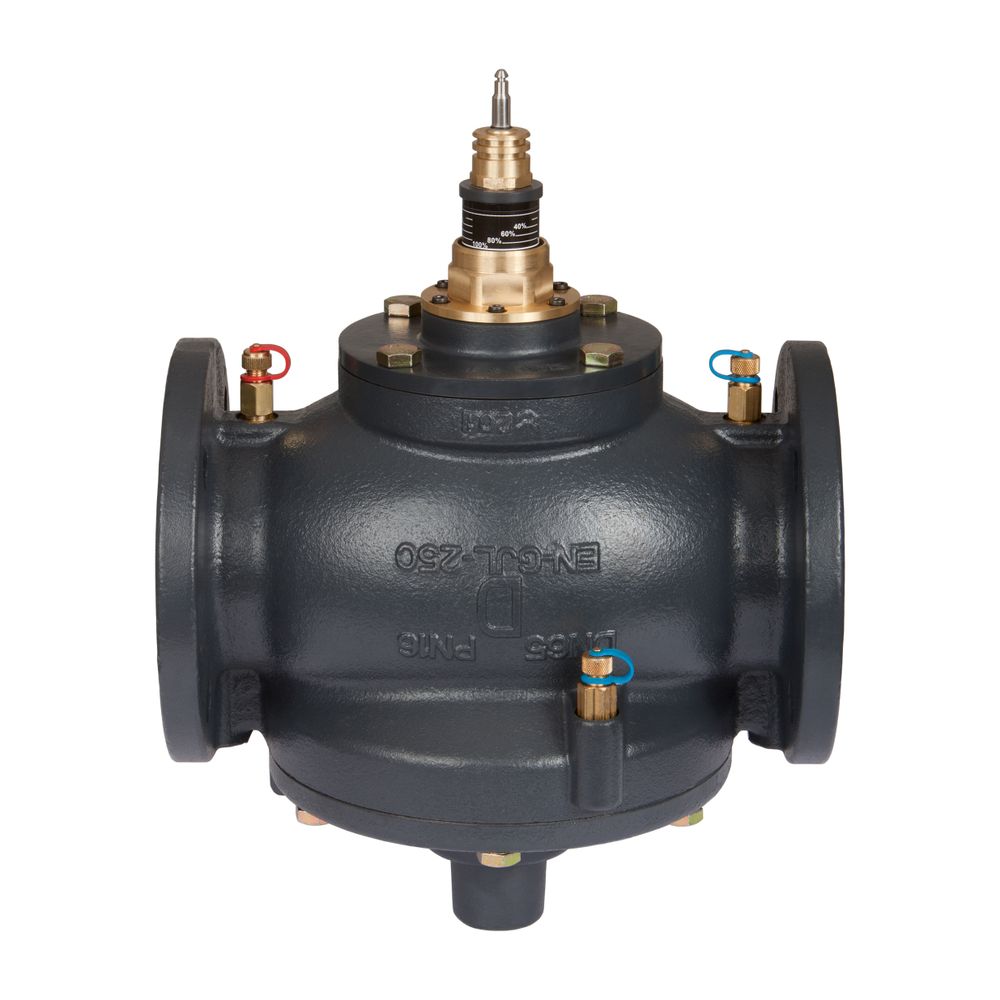

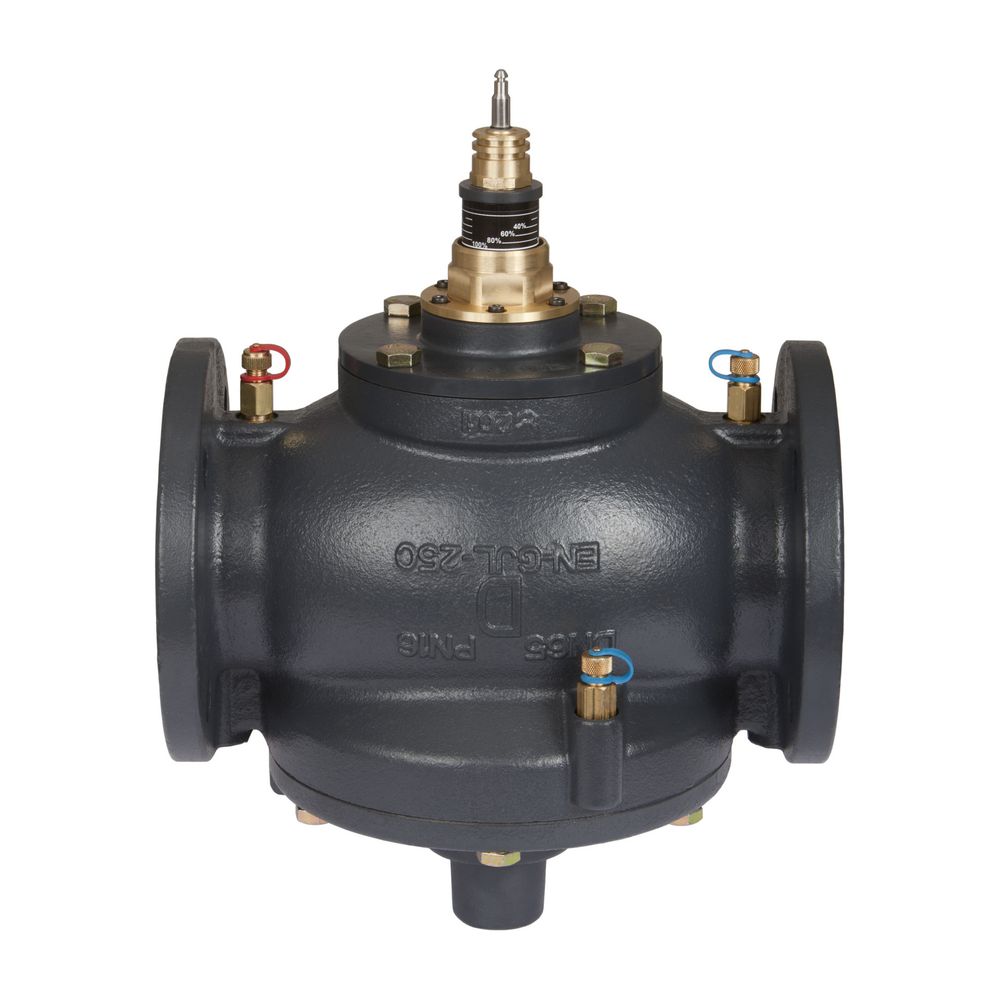

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 65 HF DN 65, Flansch, 10000-25000 l/h

Das Danfoss Kombiventil AB-QM 65 HF ist ein druckunabhängiges Abgleich- und Regelventil (PICV) mit Flanschanschluss DN 65, das für Durchflussbereiche von 10.000 bis 25.000 Litern pro Stunde ausgelegt ist. Es wurde für hohe Genauigkeit und Langlebigkeit in HLK-Systemen entwickelt und kombiniert die Funktionen der Regelung und des automatischen hydraulischen Abgleichs. Das Ventil ist vielseitig einsetzbar in Heizungs-, Lüftungs- und Klimaanlagen sowie in Industriekälteanlagen.

Wie funktioniert das Danfoss AB-QM 65 HF?

Das AB-QM 65 HF fungiert als druckunabhängiges Regelventil mit integrierter automatischer hydraulischer Abgleichfunktion. Ein eingebauter Differenzdruckregler sorgt für einen konstanten Differenzdruck über dem Regelventil und ermöglicht so die volle Ventilautorität sowie eine automatische Volumenstrombegrenzung. Die präzise Einstellung des Volumenstroms erfolgt direkt am Ventil, wodurch eine aufwendige Einregulierung entfällt. Dies trägt zu einer stabilen und präzisen Temperaturregelung mit minimaler Hysterese bei.

Welche Vorteile bietet das Kombiventil im Betrieb?

Das Kombiventil von Danfoss trägt zur Minimierung der Pumpenleistung bei, indem es stets den korrekten Durchfluss sicherstellt. Langlebigkeitsprüfungen von Danfoss bestätigen, dass das AB-QM eine hohe Beständigkeit gegen Verkalkung und Verstopfung aufweist. Die Fehlersuche wird durch eine stets sichtbare Einstellungsanzeige und die Möglichkeit, den Durchfluss an den Messnippeln zu überprüfen, vereinfacht. Das Ventil ist zudem für die Aufnahme intelligenter Stellantriebe vorbereitet, was eine Integration in moderne Gebäudetechnik 4.0 ermöglicht.

Für welche Anwendungen ist das Ventil geeignet?

Das Danfoss AB-QM 65 HF ist eine vielseitige Lösung für HLK-Systeme und findet auch Anwendung in Industriekälteanlagen. Es kann flexibel sowohl im Vorlauf als auch im Rücklauf installiert werden und verfügt über eine integrierte Absperrung. Der Flanschanschluss nach DIN EN 1092-2 ermöglicht eine sichere Montage. Es ist für Medientemperaturen von -10 bis 120 °C und einen Nenndruck von PN 16 ausgelegt.

Technische Daten

• Nennweite: DN 65
• Anschluss: Flansch PN16 nach DIN EN 1092-2
• Druckstufe: PN 16
• Durchflussbereich: 10.000 - 25.000 l/h
• Medientemperatur: -10 bis 120 °C
• Ausführung: Membran
• Klappencharakteristik: linear
• Min. Druckunterschied: 60 (Einheit nicht spezifiziert)
• Bauhöhe: 378 (Einheit nicht spezifiziert)
• Hublänge: 15 (Einheit nicht spezifiziert)

Das Danfoss Kombiventil AB-QM 65 HF bietet eine zuverlässige und effiziente Lösung für die Regelung und den hydraulischen Abgleich in komplexen HLK-Systemen. Mit seinem breiten Durchflussbereich von 10.000 bis 25.000 l/h, der robusten Bauweise für Medientemperaturen von -10 bis 120 °C und einem Nenndruck von PN 16 ist es eine langlebige Komponente für moderne Gebäudetechnik und Industriekälteanlagen.
