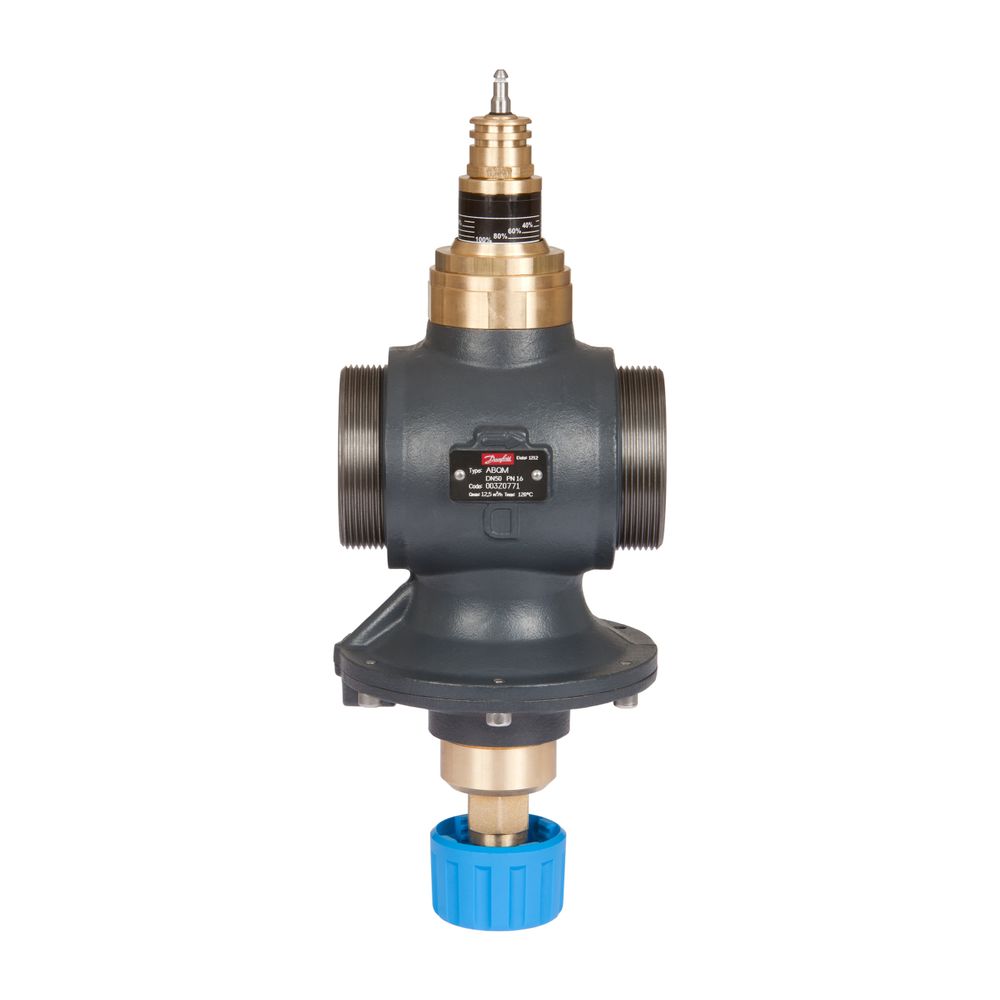

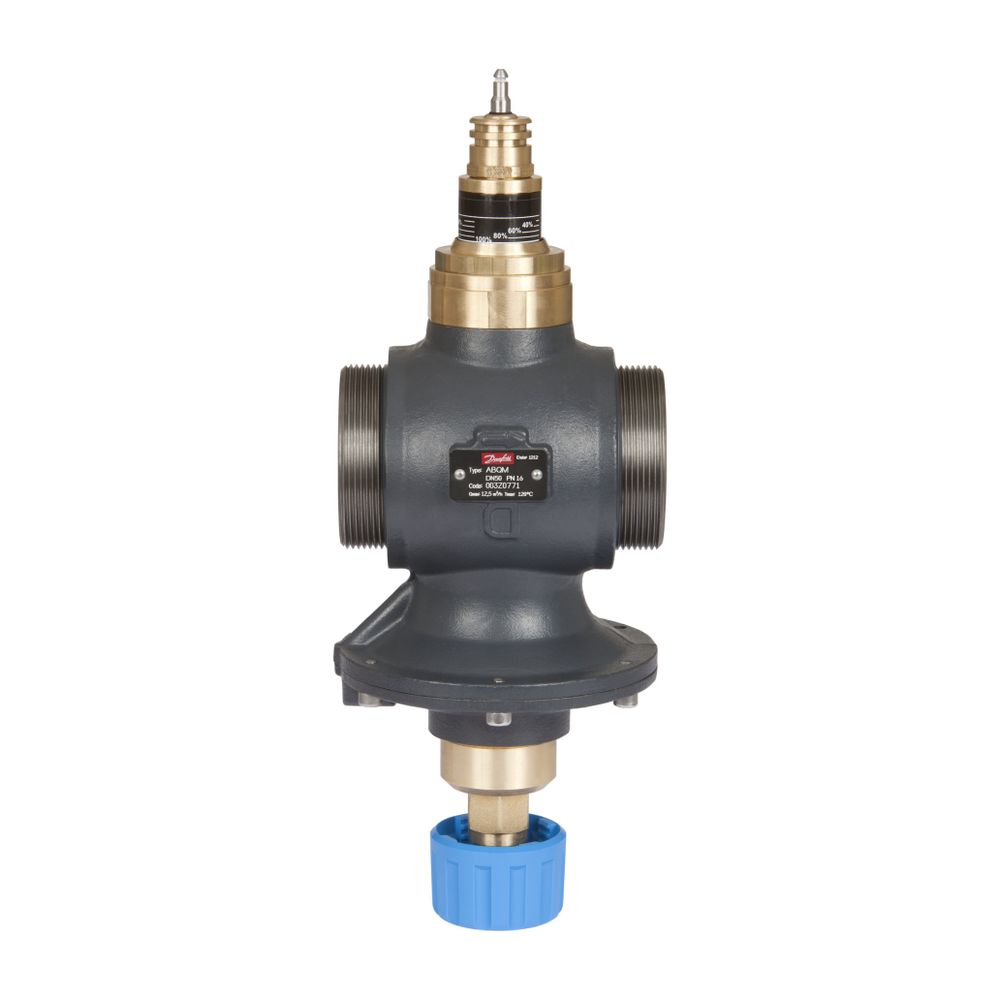

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 50 G 2 1/2" A, DN 50, 5000-12500 l/h

Das Danfoss Kombiventil AB-QM 50 G 2 1/2" A ist ein druckunabhängiges Abgleich- und Regelventil (PICV) mit einer Nennweite von DN 50 und einem Durchflussbereich von 5000 bis 12500 l/h. Es ist für den Einsatz in HLK-Systemen sowie Industriekälteanlagen konzipiert und für Medientemperaturen von -10 bis 100 °C bei einem Nenndruck von PN 16 ausgelegt.

Wie funktioniert das Danfoss AB-QM 50?

Das AB-QM 50 verfügt über einen integrierten Differenzdruckregler, der einen konstanten Differenzdruck über dem Regelventil sicherstellt. Dies ermöglicht die volle Ventilautorität und eine automatische Volumenstrombegrenzung. Durch die Kombination von Regelung und automatischem hydraulischem Abgleich bietet das Ventil eine präzise Einstellung des Volumenstroms direkt am Gerät, ohne aufwändige Einregulierung. Es kann sowohl im Vor- als auch im Rücklauf installiert werden und ist mit einer integrierten Absperrung ausgestattet.

Welche Vorteile bietet das Kombiventil für die Systemeffizienz?

Eine präzise Volumenstromeinstellung des Danfoss AB-QM 50 trägt dazu bei, stets den richtigen Durchfluss zu ermöglichen und die Pumpenleistung zu minimieren. Danfoss-Prüfungen belegen eine hohe Beständigkeit gegen Verkalkung und Verstopfung. Eine minimale Hysterese ermöglicht zudem eine stabile und präzise Temperaturregelung. Die stets sichtbare Einstellungsanzeige und die Messnippel erleichtern die Fehlersuche und die Überprüfung des Durchflusses. Das Ventil ist zudem für die Aufnahme intelligenter Stellantriebe vorbereitet, was eine Integration in datengesteuerte und optimierte Gebäudetechnik 4.0 ermöglicht.

Für welche Anwendungen ist das AB-QM 50 geeignet?

Das Ventil ist vielseitig in Heizungs-, Lüftungs- und Klimaanlagen (HLK-Systeme) sowie in Industriekälteanlagen einsetzbar. Es eignet sich für Flüssigkeiten, einschließlich Glykol. Die Anschlüsse sind als Flansch ausgeführt, und das Gehäuse besteht aus Gusseisen GG 25 (GJL-250), was eine robuste Konstruktion sicherstellt.

Technische Daten

• Nennweite: DN 50
• Anschluss: G 2 1/2 A
• Durchflussbereich: 5000 - 12500 l/h
• Medientemperatur: -10 bis 100 °C
• Nenndruck: PN 16
• Min. Druckunterschied: 30 kPa
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Ausführung: Membran

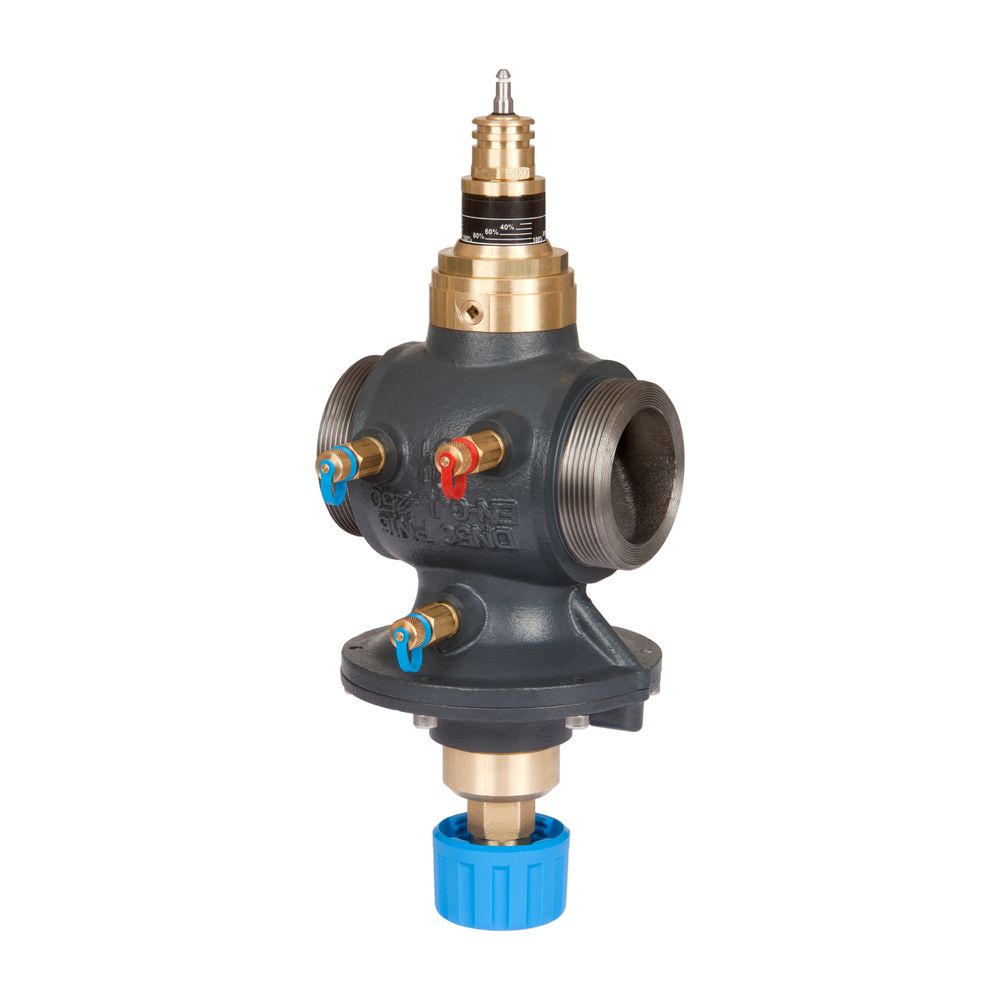

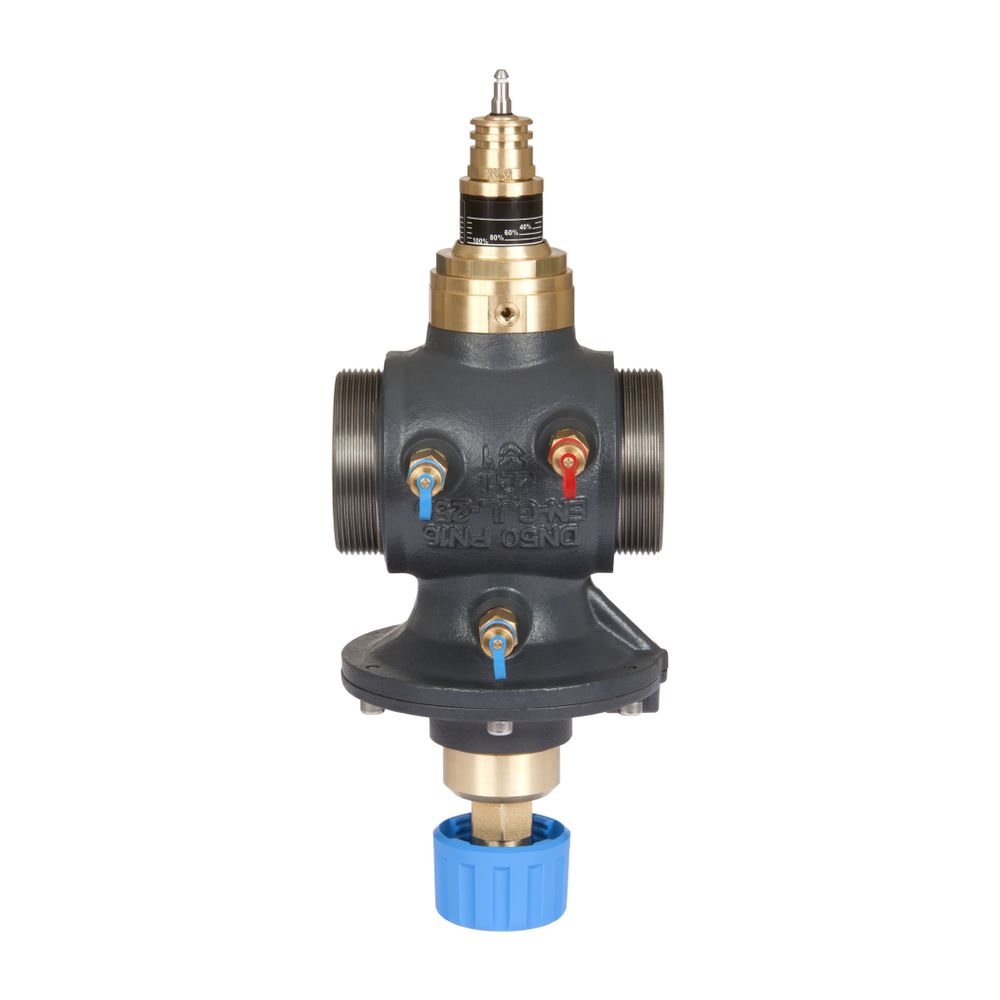

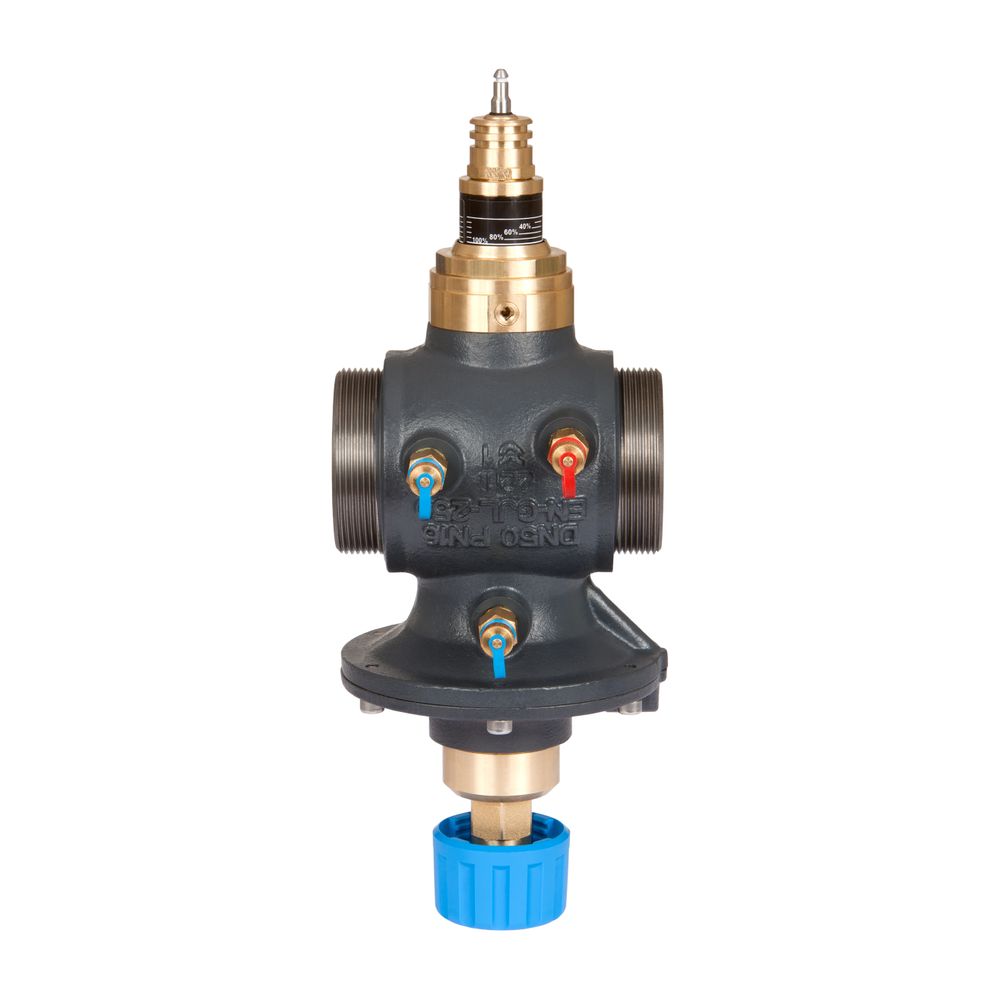

• Mit Messnippel: ja
• Klappencharakteristik: linear

Das Danfoss Kombiventil AB-QM 50 bietet eine zuverlässige und präzise Lösung für den hydraulischen Abgleich und die Regelung in HLK-Systemen und Industriekälteanlagen. Mit einer Nennweite von DN 50, einem Durchflussbereich von 5000 bis 12500 l/h und der Möglichkeit zur Integration intelligenter Stellantriebe unterstützt es eine effiziente und zukunftsorientierte Gebäudetechnik.
