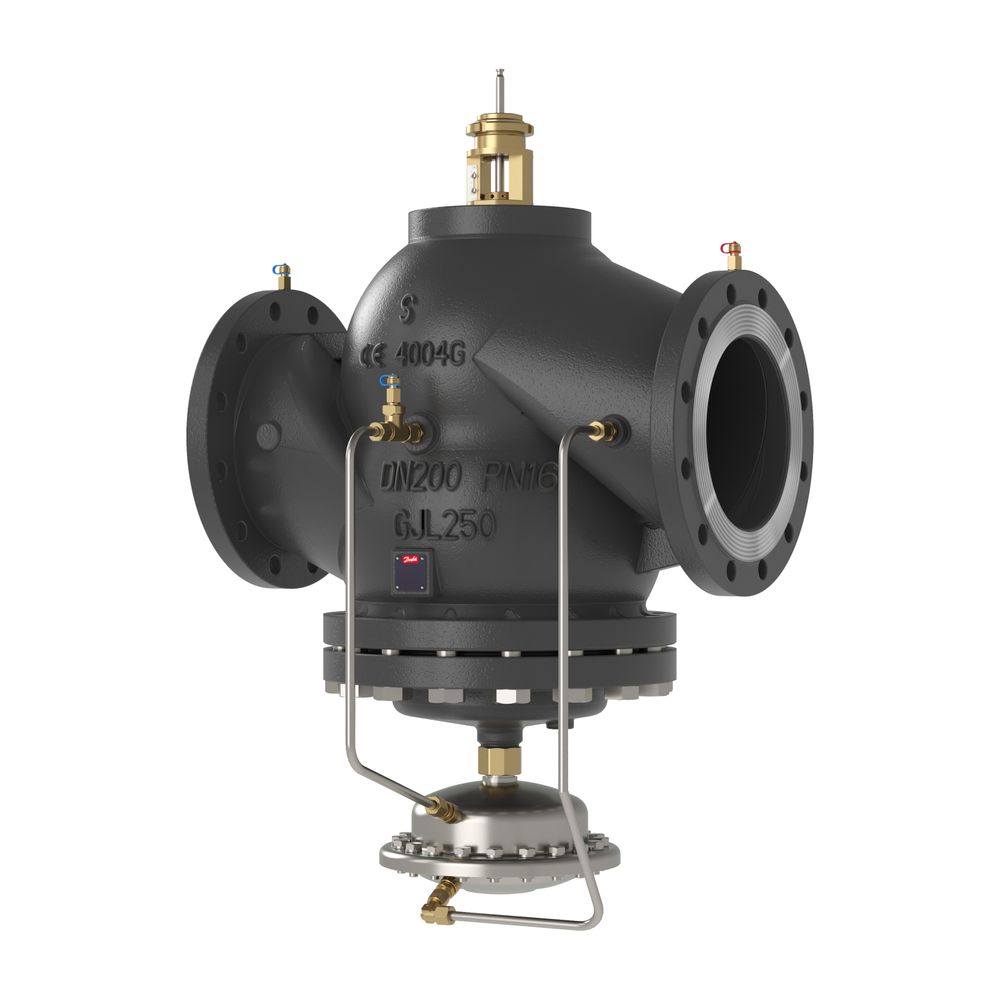

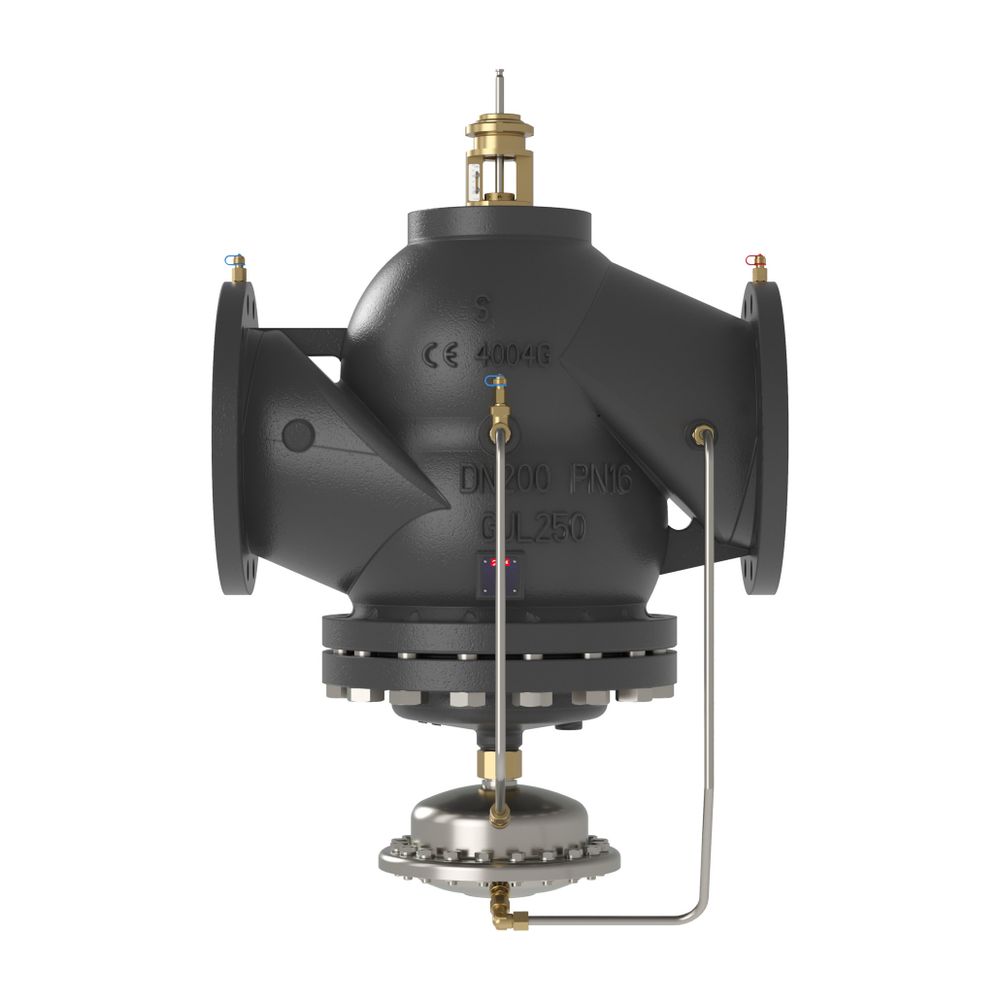

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 200HF DN 200, Flansch, 120000-300000 l/h

Das Danfoss Kombiventil AB-QM 200HF ist ein druckunabhängiges Abgleich- und Regelventil (PICV) für HLK-Systeme und Industriekälteanlagen. Es kombiniert hohe Genauigkeit und Langlebigkeit mit einfacher Handhabung. Das Ventil mit Flanschanschluss und einer Nennweite von DN 200 ist für einen Durchflussbereich von 120000 bis 300000 l/h ausgelegt und ermöglicht eine präzise Regelung und einen automatischen hydraulischen Abgleich.

Wie funktioniert das Danfoss AB-QM Kombiventil?

Das Danfoss AB-QM ist als druckunabhängiges Abgleich- und Regelventil konzipiert. Ein integrierter Differenzdruckregler sorgt für einen konstanten Differenzdruck über dem Regelventil. Dies stellt die volle Ventilautorität und eine automatische Volumenstrombegrenzung sicher. Durch die Kombination von Regelung und automatischem hydraulischen Abgleich bietet das Ventil eine effiziente Lösung für moderne HLK-Systeme. Es kann auch als Durchflussregler für den hydraulischen Abgleich eingesetzt werden.

Welche Vorteile bietet das AB-QM 200HF im Betrieb?

Das Danfoss AB-QM 200HF ermöglicht eine präzise Volumenstromeinstellung, die den korrekten Durchfluss zur richtigen Zeit sicherstellt und die Pumpenleistung optimiert. Die Konstruktion weist eine hohe Beständigkeit gegen Verkalkung und Verstopfung auf. Eine stets sichtbare Einstellungsanzeige und die Möglichkeit, den Durchfluss an den Messnippeln zu überprüfen, vereinfachen die Fehlersuche. Eine minimale Hysterese trägt zu einer stabilen und präzisen Temperaturregelung bei.

Für welche Anwendungen ist das Kombiventil geeignet?

Das Danfoss AB-QM 200HF ist vielseitig in HLK-Systemen und Industriekälteanlagen einsetzbar. Es ist für die Aufnahme eines Stellantriebes zur Raumtemperaturregelung vorbereitet und unterstützt somit datengesteuerte und optimierte Gebäudetechnik. Die Einstellung des Volumenstromes erfolgt direkt am Ventil ohne aufwändige Einregulierung. Der Einbau ist sowohl im Vor- als auch im Rücklauf möglich. Eine integrierte Absperrung ist vorhanden.

Technische Daten

• Medientemperatur: -10 bis 120 °C
• Nenndruck: PN 16
• Nennweite: DN 200
• Anschluss: Flansch
• Durchflussbereich: 120000-300000 l/h
• Min. Druckunterschied: 60 kPa
• Max. Differenzdruck: 80 kPa
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Bauhöhe: 917 mm
• Länge: 600 mm

Das Danfoss Kombiventil AB-QM 200HF bietet eine zuverlässige Lösung für die Regelung und den hydraulischen Abgleich in komplexen Heizungs-, Lüftungs- und Klimaanlagen. Mit seiner Nennweite von DN 200, dem Flanschanschluss und einem Durchflussbereich von 120000 bis 300000 l/h sorgt es für eine effiziente Systemleistung und eine präzise Temperaturregelung. Die robuste Bauweise aus Gusseisen GG 25 (GJL-250) und die einfache Handhabung machen es zu einer langlebigen Komponente in der Gebäudetechnik.
