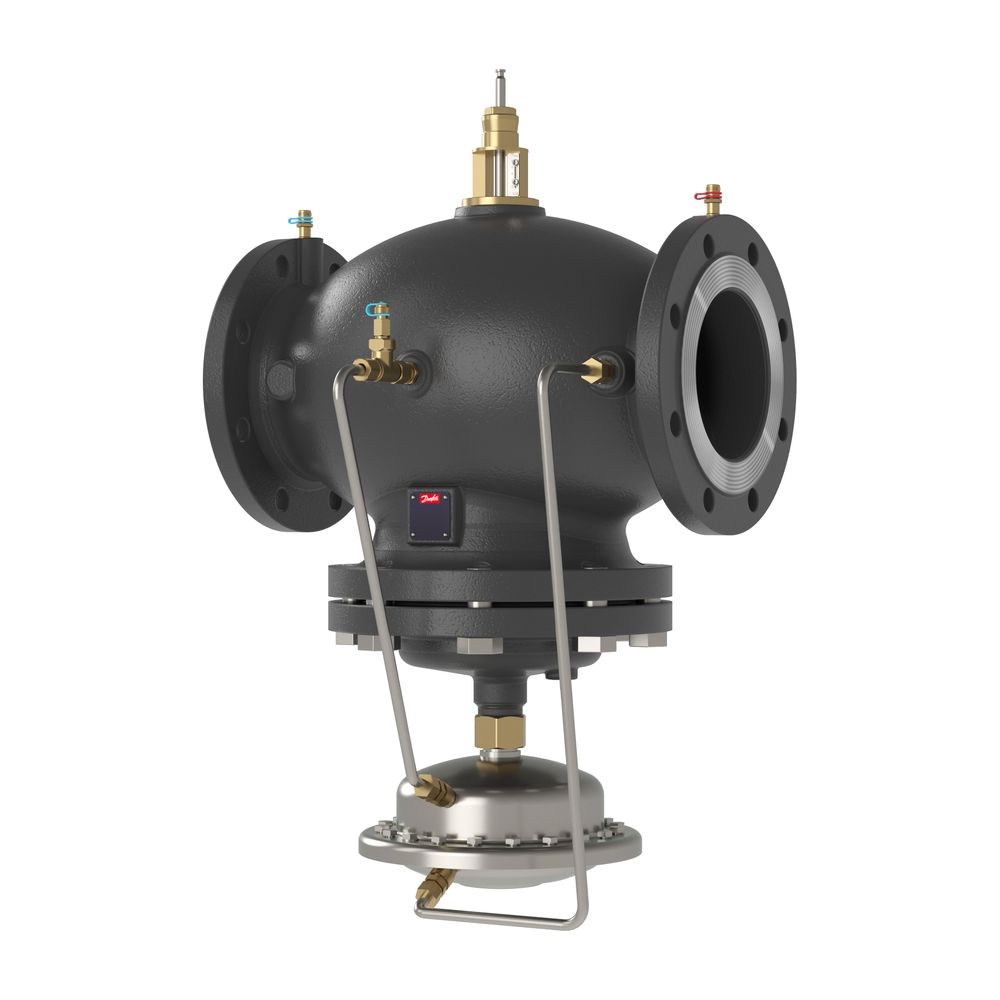

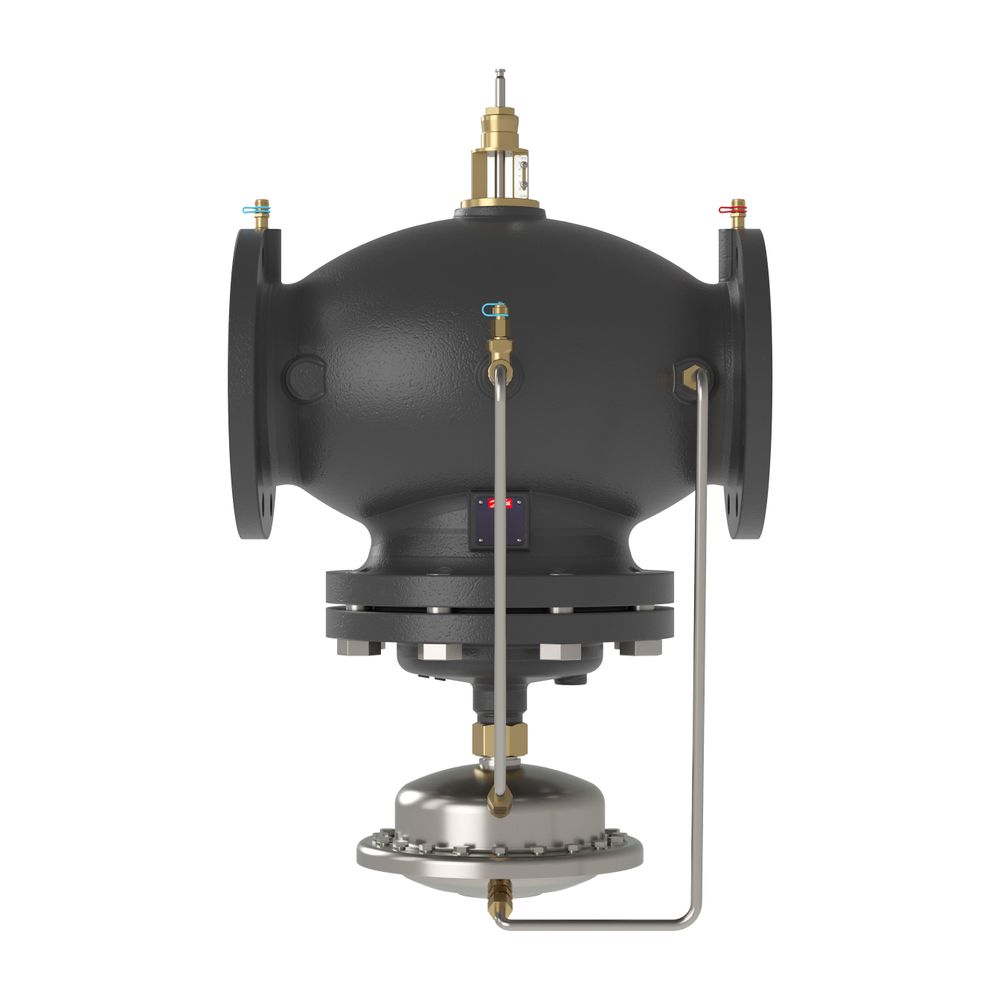

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 150HF DN 150, Flansch, 91600-229000 l/h

Das Danfoss Kombiventil AB-QM 150HF ist ein druckunabhängiges Abgleich- und Regelventil (PICV) mit Flanschanschluss und einer Nennweite von DN 150. Es ist für Durchflussbereiche von 91.600 bis 229.000 Litern pro Stunde ausgelegt und eignet sich für den Einsatz in HLK-Systemen sowie Industriekälteanlagen. Das Ventil kombiniert präzise Volumenstromregelung mit automatischem hydraulischem Abgleich, um effiziente und stabile Systembedingungen zu ermöglichen.

Wie funktioniert das Danfoss AB-QM 150HF?

Das AB-QM 150HF verfügt über einen integrierten Differenzdruckregler, der einen konstanten Differenzdruck über dem Regelventil sicherstellt. Dies ermöglicht eine hohe Ventilautorität und eine automatische Volumenstrombegrenzung. Die Kombination aus Regelung und hydraulischem Abgleich erlaubt eine präzise Einstellung des Durchflusses direkt am Ventil ohne aufwändige Einregulierung. Das Ventil kann sowohl im Vor- als auch im Rücklauf installiert werden und ist mit einer integrierten Absperrung ausgestattet.

Welche Vorteile bietet das Ventil im Betrieb?

Das Ventil ermöglicht eine präzise Volumenstromeinstellung, die den korrekten Durchfluss zur richtigen Zeit sicherstellt und dadurch die Pumpenleistung minimiert. Es weist eine hohe Beständigkeit gegen Verkalkung und Verstopfung auf. Die sichtbare Einstellungsanzeige und die Messnippel ermöglichen eine einfache Fehlersuche und Überprüfung des Durchflusses. Eine minimale Hysterese unterstützt eine stabile und präzise Temperaturregelung. Zudem ist das Ventil für die Integration in datengesteuerte und optimierte Gebäudetechnik vorbereitet.

Für welche Anwendungen ist das AB-QM 150HF geeignet und wie ist es konstruiert?

Das Ventil ist für Flüssigkeiten und Glykol geeignet und kann in Heizungs-, Lüftungs- und Klimaanlagen sowie in Industriekälteanlagen eingesetzt werden. Die Ausführung mit Flanschanschluss und die Nennweite DN 150 ermöglichen den Einsatz in größeren Anlagen. Das Ventilgehäuse besteht aus Gusseisen GG 25 (GJL-250) und verfügt über eine Membranausführung mit linearer Klappencharakteristik. Die Arbeitslänge beträgt 480 mm, die Bauhöhe 773 mm und die Hublänge 30 mm. Es ist für einen Nenndruck PN 16 ausgelegt und kann Medientemperaturen von -10 bis 120 °C verarbeiten. Das Ventil ist vorbereitet zur Aufnahme eines Stellantriebs für die Raumtemperaturregelung und verfügt über Messnippel zur Durchflussmessung.

Technische Daten

• Nenndurchmesser: DN 150
• Anschluss: Flansch
• Nenndruck: PN 16
• Medientemperatur: -10 bis 120 °C
• Durchflussbereich: 91600-229000 l/h
• Differenzdruckbereich: 60-400 kPa
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Länge: 480 mm
• Bauhöhe: 773 mm
• Hublänge: 30 mm
• Volumenstromvoreinstellung: mit Schlagdämpfer

Das Danfoss Kombiventil AB-QM 150HF bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich und die Regelung in komplexen Heizungs-, Lüftungs- und Klimaanlagen. Mit seinem robusten Gusseisengehäuse, dem breiten Durchflussbereich von 91.600 bis 229.000 l/h und der integrierten Differenzdruckregelung von 60-400 kPa unterstützt es eine effiziente und stabile Systemsteuerung bei Medientemperaturen von -10 bis 120 °C und einem Nenndruck von PN 16.
