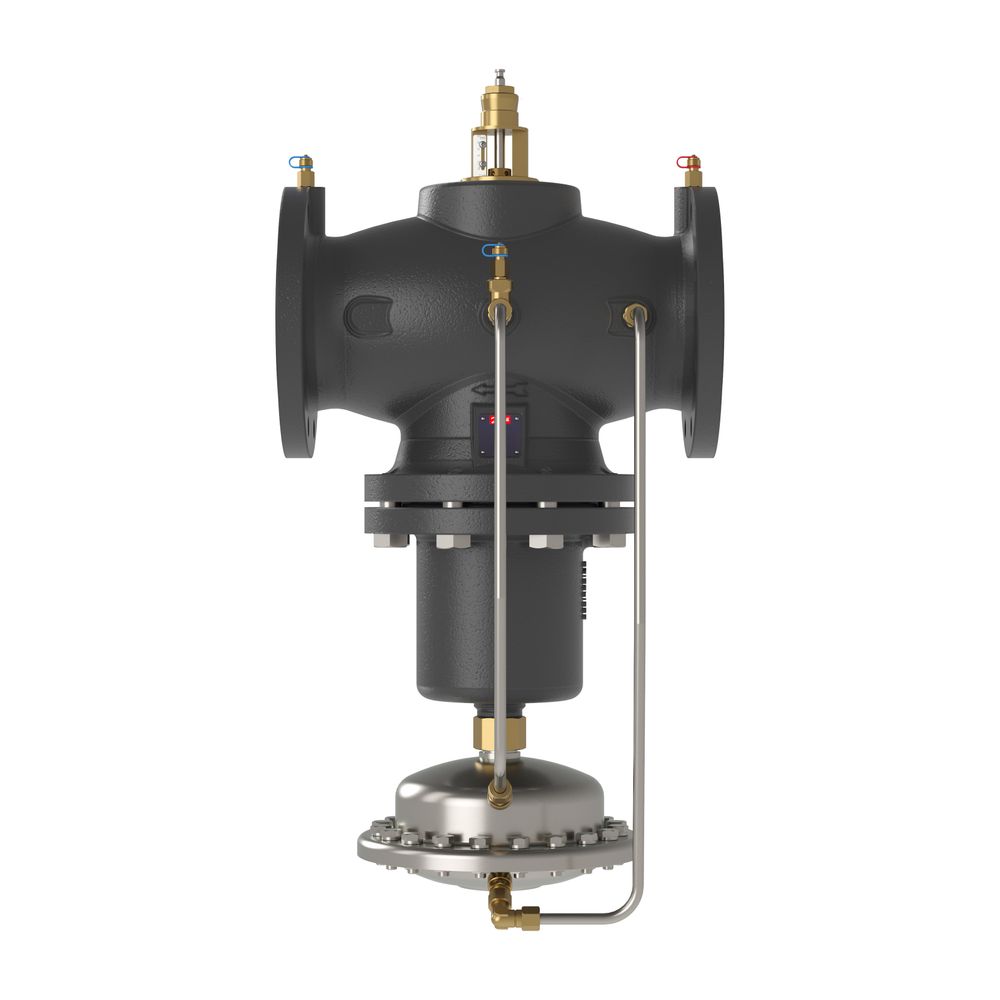

Danfoss Kombiventil für Regelung und hydraulischen Abgleich AB-QM 125HF DN 125, Flansch, 48000-120000 l/h

Das Danfoss Kombiventil AB-QM 125HF ist ein druckunabhängiges Abgleich- und Regelventil (PICV) mit Flanschanschluss und einer Nennweite von DN 125. Es ist für einen Durchflussbereich von 48.000 bis 120.000 Litern pro Stunde ausgelegt und kombiniert hohe Genauigkeit mit Langlebigkeit. Dieses Ventil ist eine effiziente Lösung für HLK-Systeme und kann auch in Industriekälteanlagen eingesetzt werden, um eine präzise Regelung und einen automatischen hydraulischen Abgleich zu ermöglichen.

Wie funktioniert das Danfoss AB-QM 125HF?

Das AB-QM 125HF ist ein druckunabhängiges Abgleich- und Regelventil, das eine automatische hydraulische Abgleichfunktion integriert. Ein eingebauter Differenzdruckregler sorgt für einen konstanten Differenzdruck über dem Regelventil, was die volle Ventilautorität bereitstellt und eine automatische Volumenstrombegrenzung ermöglicht. Diese Kombination aus Regelung und automatischem hydraulischem Abgleich macht das Danfoss AB-QM zu einer kostengünstigen Lösung für moderne HLK-Systeme. Die Einstellung des Volumenstroms erfolgt direkt am Ventil ohne aufwendige Einregulierung.

Welche Vorteile bietet das Kombiventil?

Das Danfoss AB-QM Ventil trägt zu geringen Gesamtbetriebskosten bei. Eine präzise Volumenstromeinstellung stellt stets den richtigen Durchfluss zur richtigen Zeit bereit und minimiert die Pumpenleistung. Das Ventil zeigt eine hohe Beständigkeit gegen Verkalkung und Verstopfung, was durch Langlebigkeitsprüfungen von Danfoss bestätigt wird. Eine minimale Hysterese sorgt für eine stabile und präzise Temperaturregelung.

Für welche Anwendungen und Medien ist das Ventil geeignet?

Das AB-QM 125HF ist für Flüssigkeiten, einschließlich Glykol, geeignet und kann in verschiedenen HLK-Systemen sowie in Industriekälteanlagen eingesetzt werden. Die Medientemperatur liegt zwischen -10 und 120 °C, der Nenndruck beträgt PN 16. Der Flanschanschluss und die robuste Ausführung aus Gusseisen (GG 25) unterstützen eine langlebige und zuverlässige Nutzung. Das Ventil ist für die Aufnahme intelligenter Stellantriebe vorbereitet, um eine datengesteuerte und optimierte Gebäudetechnik zu unterstützen.

Wie wird die Bedienung und Installation vereinfacht?

Die Bedienung und Fehlersuche des AB-QM Ventils wird durch eine stets sichtbare Einstellungsanzeige vereinfacht. Der Durchfluss kann zudem durch Messung an den Messnippeln überprüft werden. Der Einbau ist sowohl im Vor- als auch im Rücklauf möglich und eine integrierte Absperrung ist vorhanden.

Technische Daten

• Nennweite: DN 125
• Anschluss: Flansch
• Nenndruck: PN 16
• Medientemperatur: -10 bis 120 °C
• Durchflussbereich: 48.000-120.000 l/h
• Minimaler Druckunterschied: 60 kPa
• Maximaler Differenzdruck: 80 kPa
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Klappencharakteristik: linear

Das Danfoss Kombiventil AB-QM 125HF mit DN 125 und Flanschanschluss ist eine zuverlässige Komponente für die präzise Regelung und den hydraulischen Abgleich in HLK- und Industriekälteanlagen. Mit einem Durchflussbereich von 48.000 bis 120.000 l/h und einer Medientemperatur von -10 bis 120 °C bietet es eine hohe Funktionalität und trägt zur Effizienz des Gesamtsystems bei. Die einfache Einstellung des Volumenstroms direkt am Ventil ohne aufwendige Einregulierung unterstreicht die anwenderfreundliche Konzeption.
